MicroSD转SD卡柔性延长转接座

　　这类转接延长件主要解决设备内部存储卡位置受限的问题。工业现场中，工控机、嵌入式采集终端、小型CNC操作面板、车载记录设备往往把SD卡槽直接焊在主板上，外壳装配完成后插拔存储卡需要拆开护罩，维护效率很低；部分机箱内部空间狭窄，标准SD卡插入后会与线束、支架或侧板发生干涉。该结构把MicroSD公头端通过柔性扁平排线引到远端SD卡座，卡体可以布置在机箱侧壁、检修口附近或导轨旁，换卡时不用拆卸主体设备。

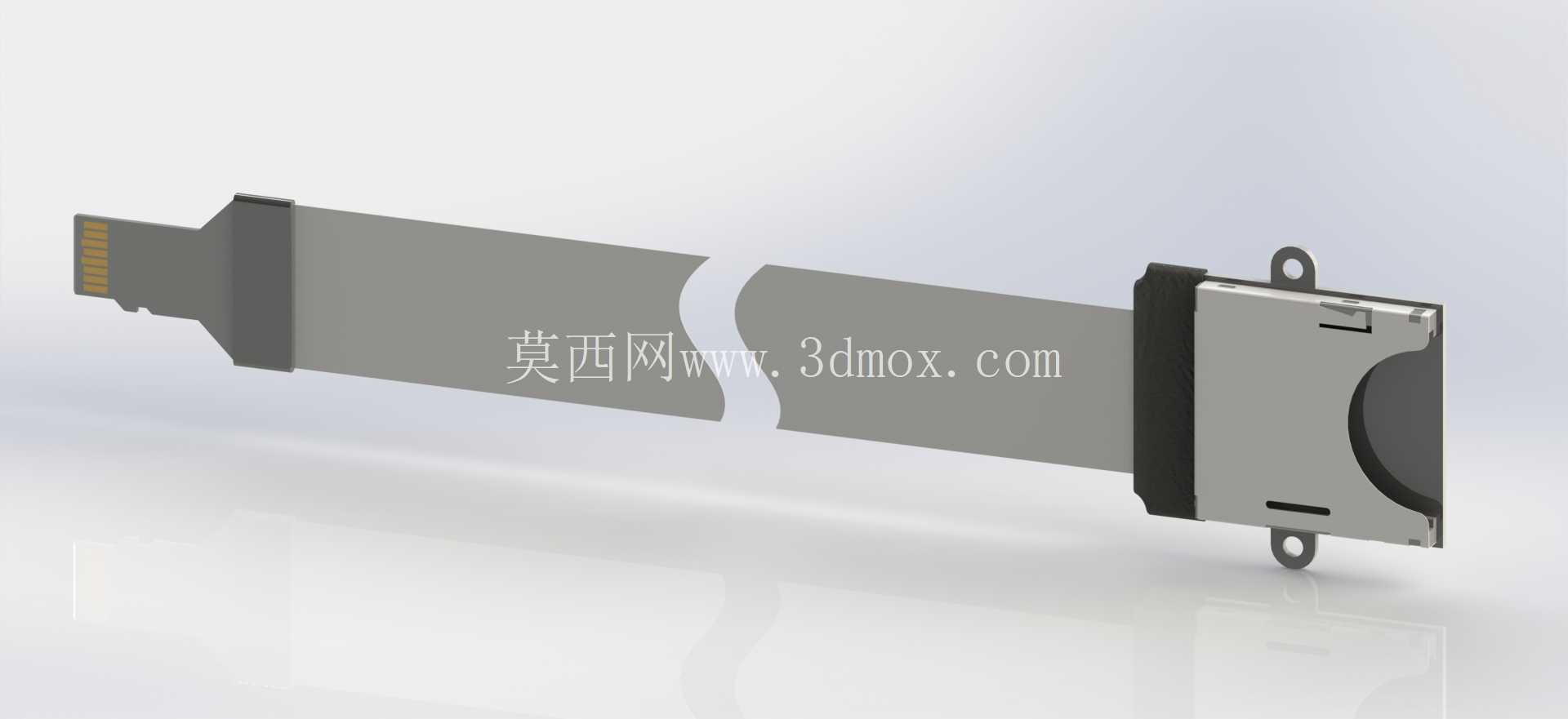

　　从结构上看，输入端采用MicroSD卡外形，金手指区域按标准触点间距排布，插入设备本体MicroSD座后由接触面完成信号导通；排线段选用薄型柔性基材，能够在有限空间内弯折走线，弯曲半径可根据机箱内部布局调整，避免刚性转接卡对插槽产生侧向撬动力。远端卡座保留标准SD卡容纳腔，侧边设置弹片式触点与卡锁定位结构，存储卡插入后由端部挡边和侧面卡扣约束，振动工况下不易松脱。

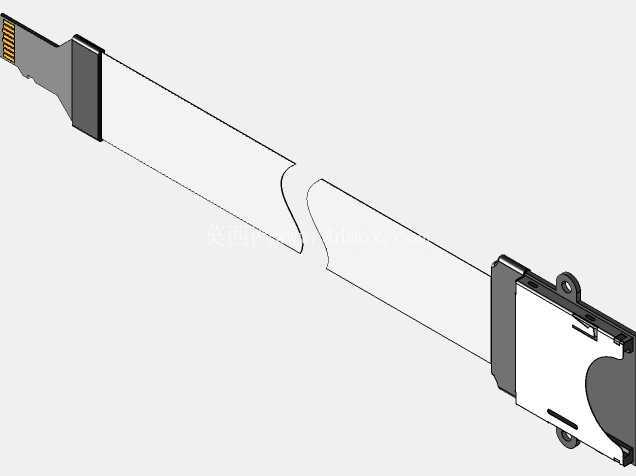

　　建模时需要重点控制几处边界：公头金手指段厚度要匹配MicroSD插槽入口，前端导入倒角不能过大，否则接触深度不足；排线与两端硬质接头的过渡区做加强包覆，弯折时应力集中在柔性段而非焊点位置；远端卡座外壳预留安装耳，耳孔中心距与侧壁安装位对应，固定后卡座开口方向朝向检修侧。整体外形呈细长条状，硬质接头宽度略大于排线，安装时需在机箱隔板上开出窄槽供排线穿过，接头区域则保留平整贴合面。

　　实际选型中，若设备长期处于振动环境，可在卡座外侧增加压片约束SD卡；若走线路径经过散热片附近，排线需与高温区域保持间距。该转接结构不改变信号定义，仅完成卡型与位置的延伸，适用于需要频繁导出数据、调试程序或更换存储介质的嵌入式设备场景。
