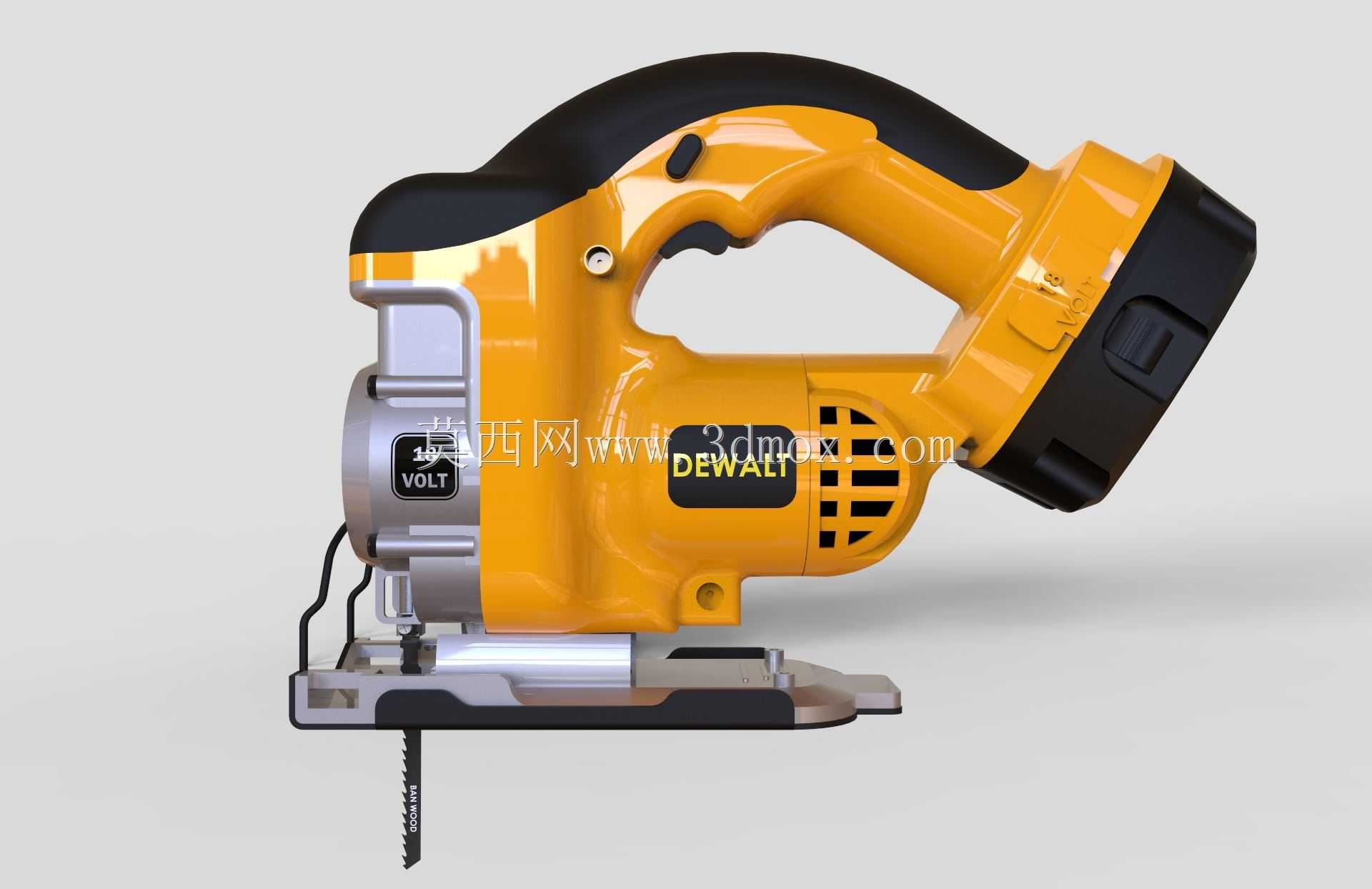

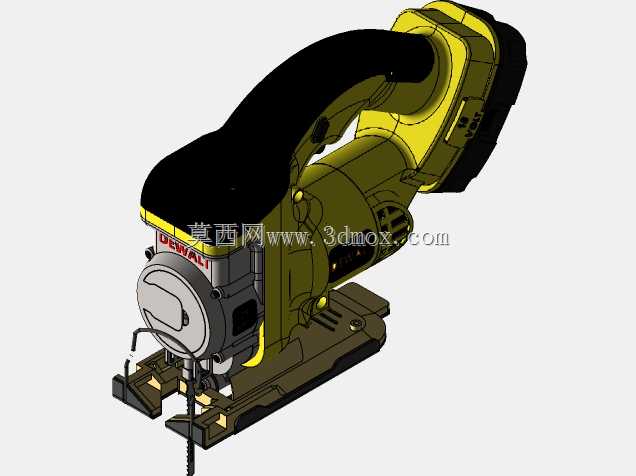

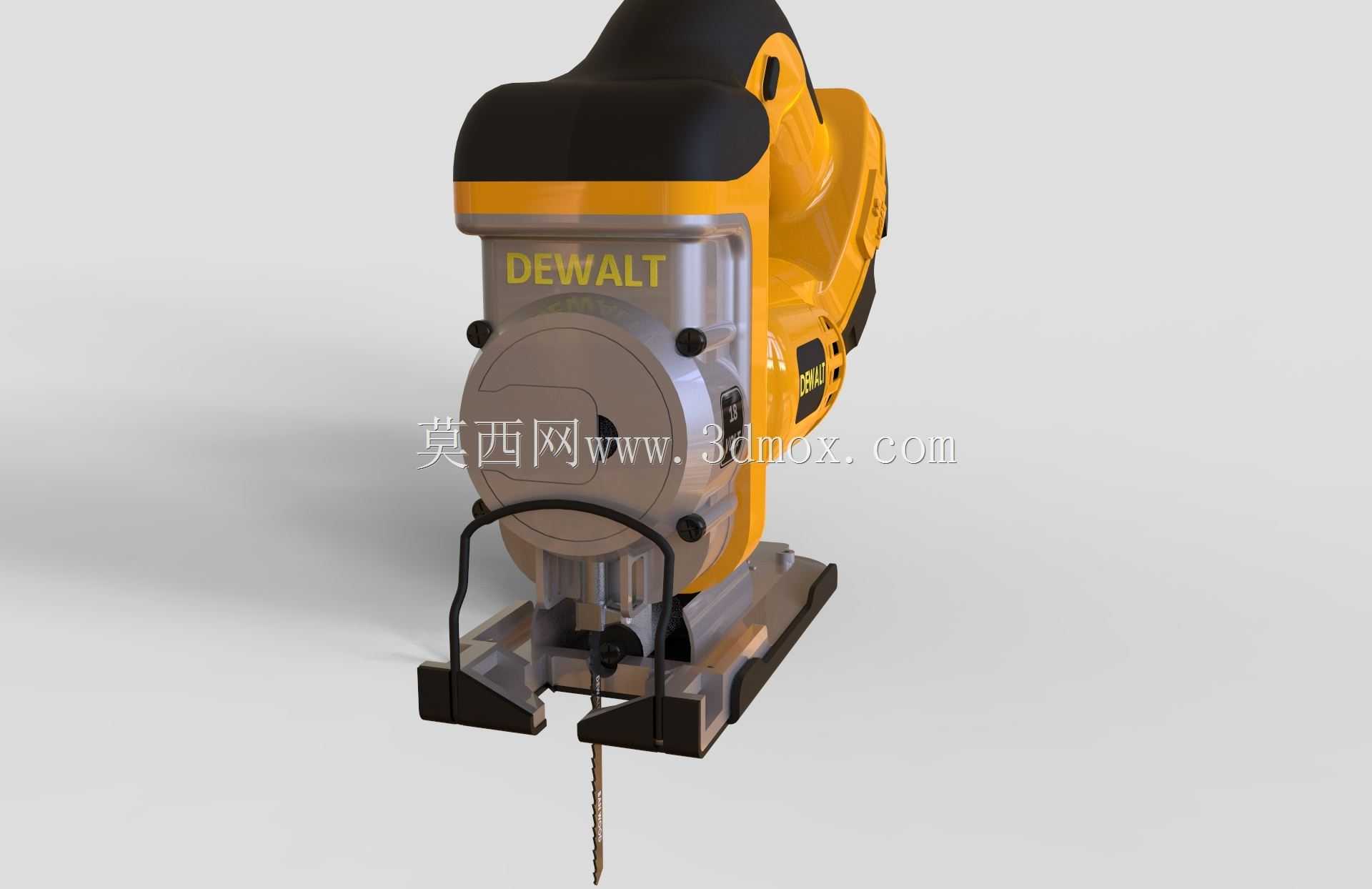

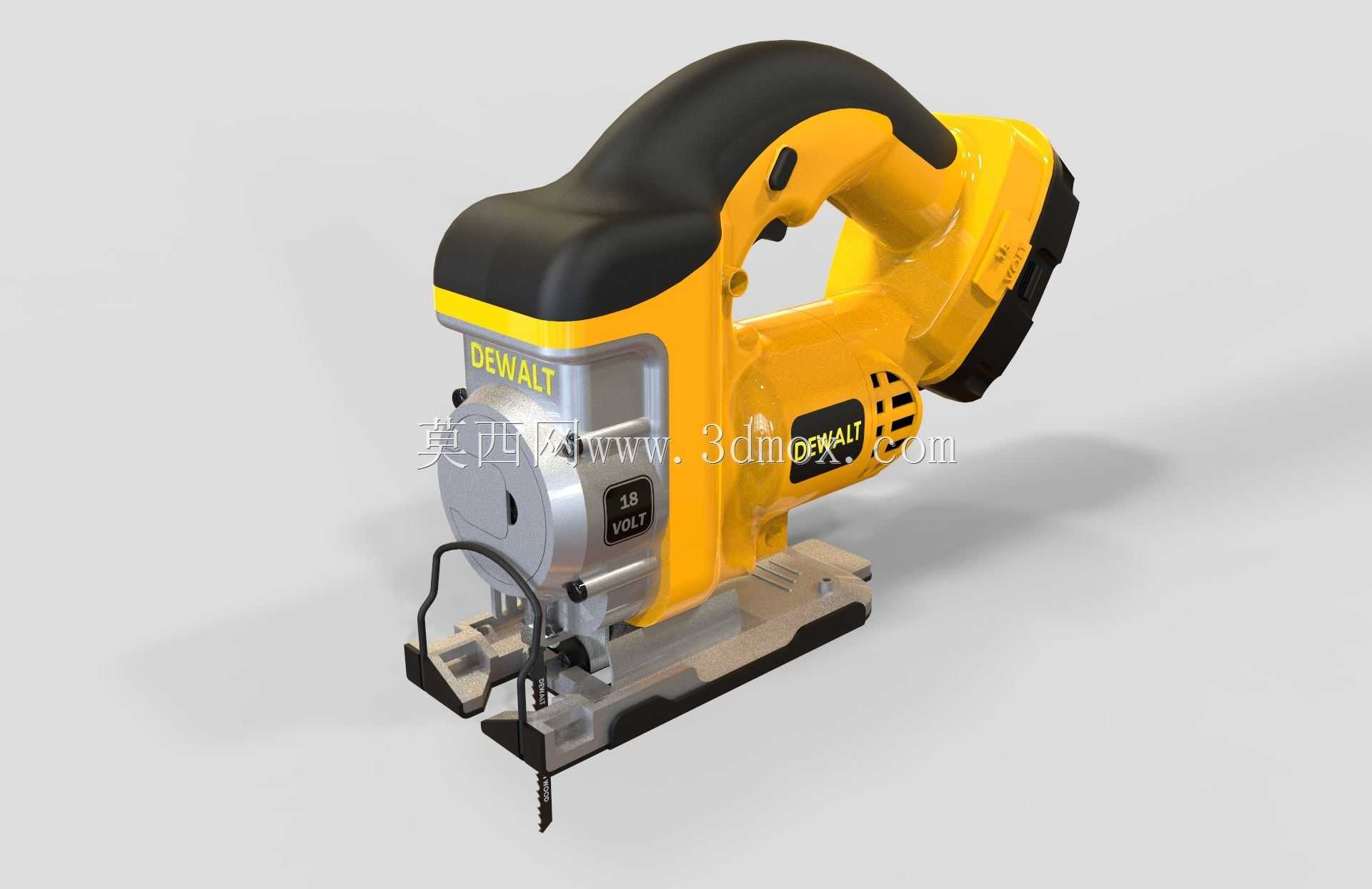

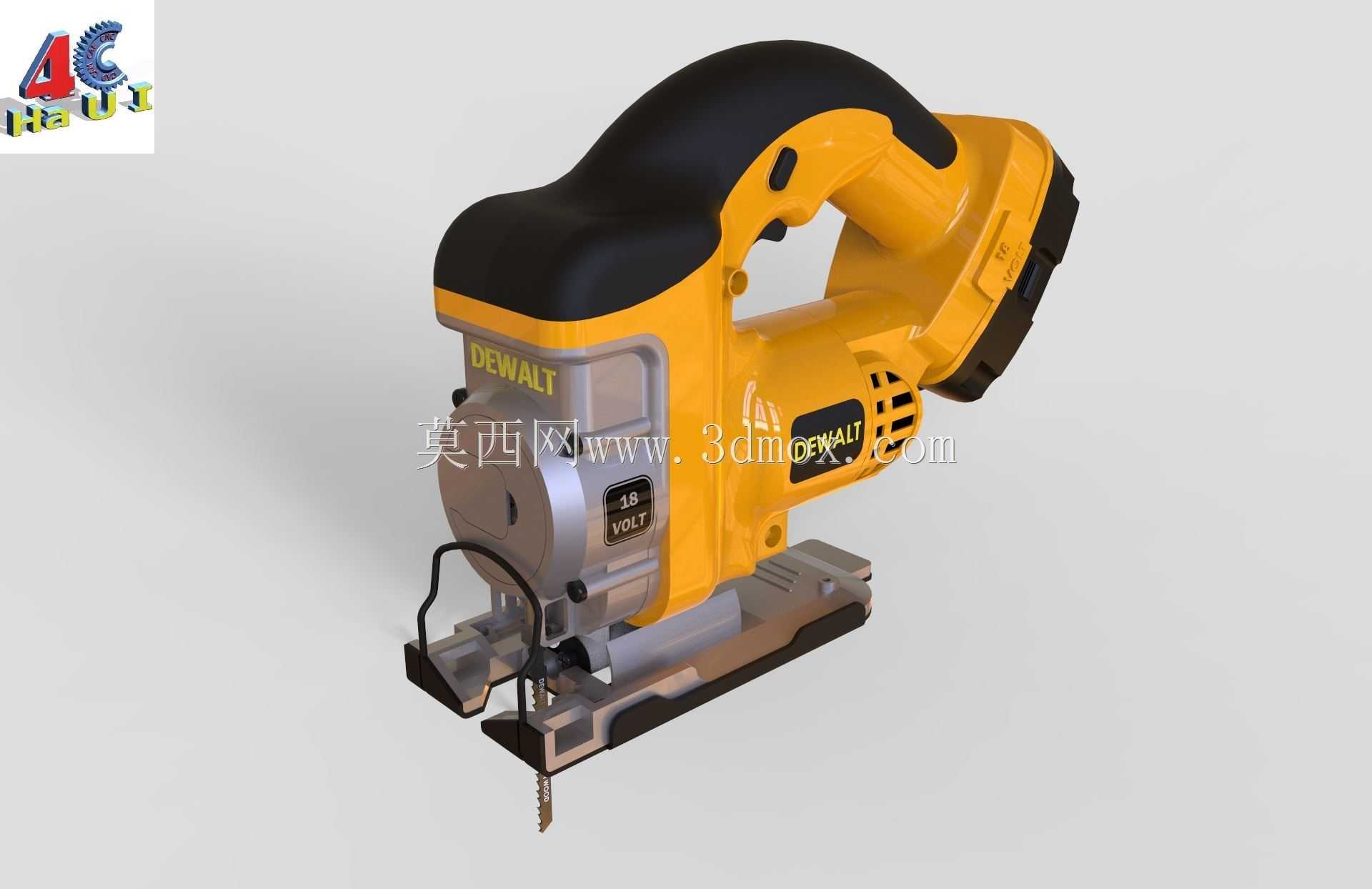

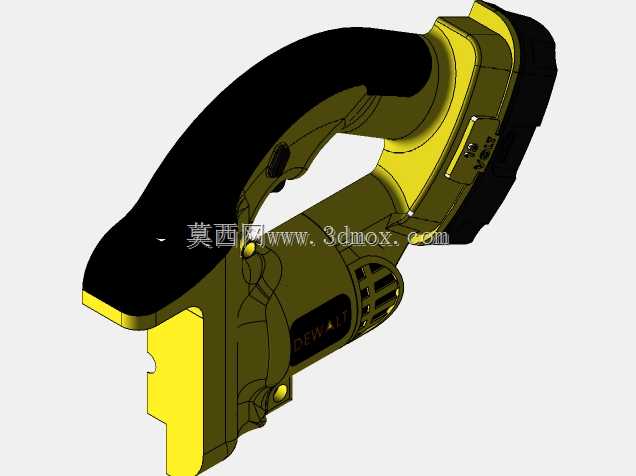

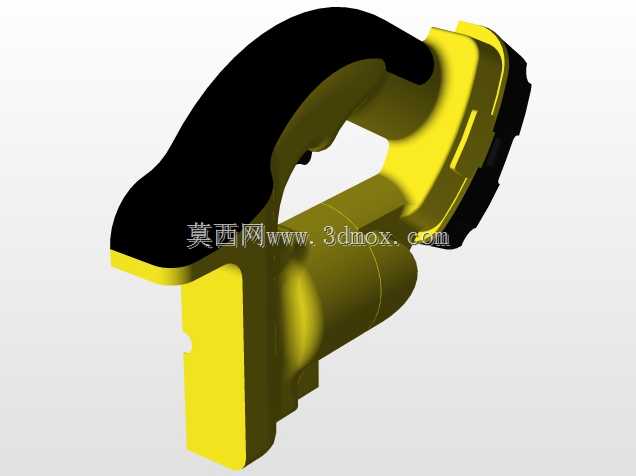

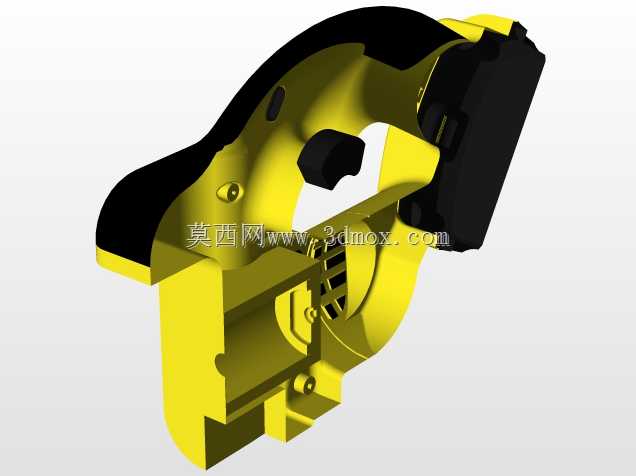

充电式曲线锯手持电动工具结构设计

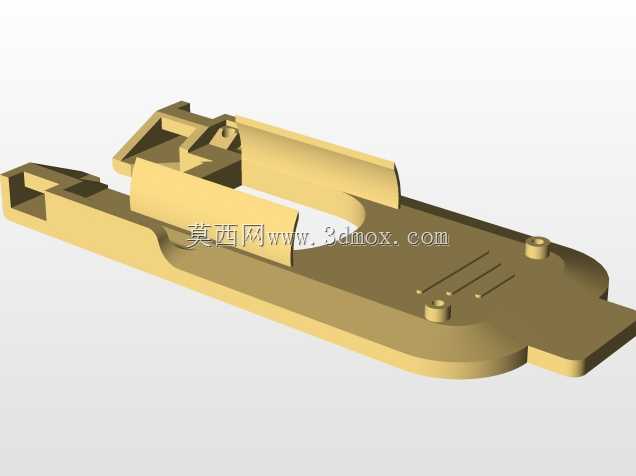

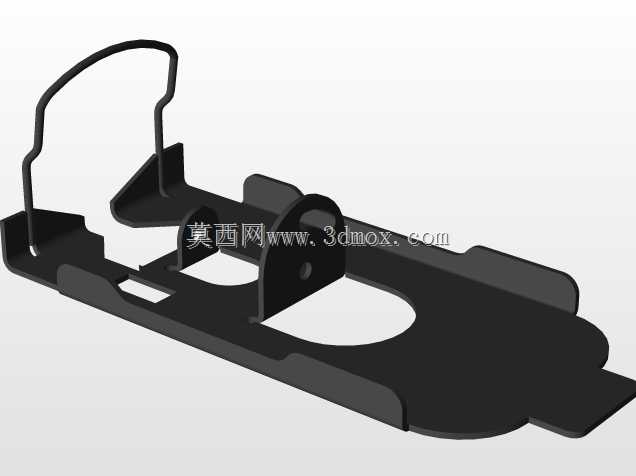

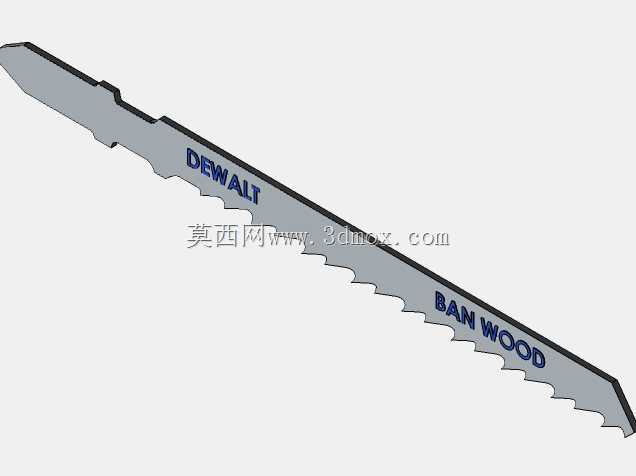

这款充电式曲线锯是面向现场加工作业场景开发的手持切割设备，核心应用场景覆盖家装木工作业、金属板材现场裁切、装饰装修异形轮廓加工、户外维修无供电场景下的材料切割作业，能够适配木质板材、薄金属板、塑料型材、复合板材等多种常见加工材料的曲线切割与直线裁切需求，无需外接交流供电即可完成作业，大幅提升了移动作业的灵活性。设备实际使用中可完成常规直线锯切无法实现的异形轮廓、圆弧转角、开孔掏料等加工操作，在家具现场安装、广告板材裁切、管道维修切割、钣金现场修配等场景中，能够替代传统手工锯与固定式台锯，降低作业人员的劳动强度，提升切割作业的精度与效率。产品功能设计上，采用人体工学的包胶手柄结构，握持区域贴合手掌自然弯曲形态，作业时能够有效缓冲设备运行产生的振动，降低长时间操作的疲劳感；机身前端设置透明护罩结构，能够阻挡切割过程中产生的碎屑飞溅，同时不遮挡作业视线，保障操作安全；底部设置可调节的靠板结构，能够根据切割角度需求调整倾斜角度，支持0到45度的斜切作业，适配不同的加工角度要求；锯条快装结构无需额外工具即可完成锯条的更换，能够根据加工材料的不同快速切换对应齿形的锯条，提升作业切换效率。设计思路上，整体采用重心后置的布局方案，将重量较大的电池包设置在手柄尾部位置，让设备整体重心落在握持区域范围内，作业时无需额外施加过大的扶持力即可保持设备平衡，降低长时间举持作业的负重感；机身侧面设置多道通风散热槽，能够在电机高负荷运转时快速导出内部热量，避免长时间连续作业导致的电机过热问题，提升设备连续工作的时长；机身外壳采用高强度工程塑料搭配局部金属加强结构，在控制整体重量的同时，提升机身的抗摔抗冲击性能，适配工地、装修现场等复杂作业环境的使用需求。外形尺寸与安装边界方面，设备整体长度控制在300毫米以内，机身最宽处为120毫米，不含电池包的裸机重量控制在1.8千克以内，单手握持即可完成操作；底部靠板的安装基准面平整度公差控制在0.1毫米以内，保障切割作业时靠板能够紧密贴合加工材料表面，避免切割过程中出现偏移导致的切口不平整问题；电池包采用通用的锂电工具接口设计，能够适配同系列其他电动工具的电池包，降低用户的配件采购成本；锯条安装位置的行程设计为26毫米，能够适配最大厚度55毫米的木质板材与6毫米厚度的金属板材切割需求，覆盖绝大多数现场作业的加工厚度范围。
