平板式万向轻型脚轮结构设计

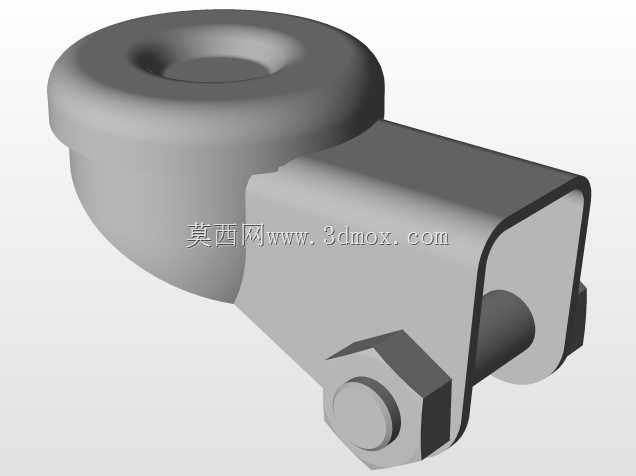

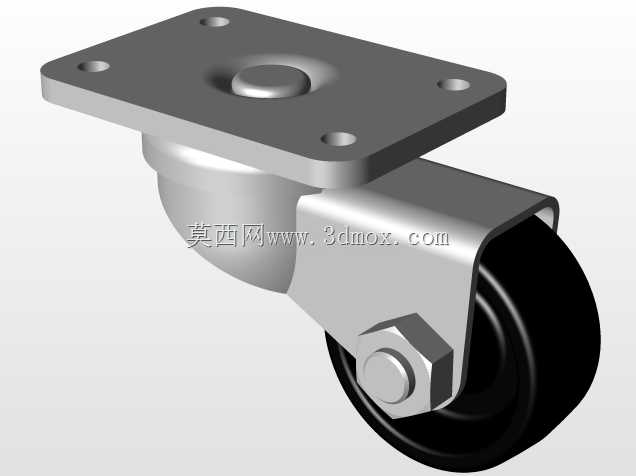

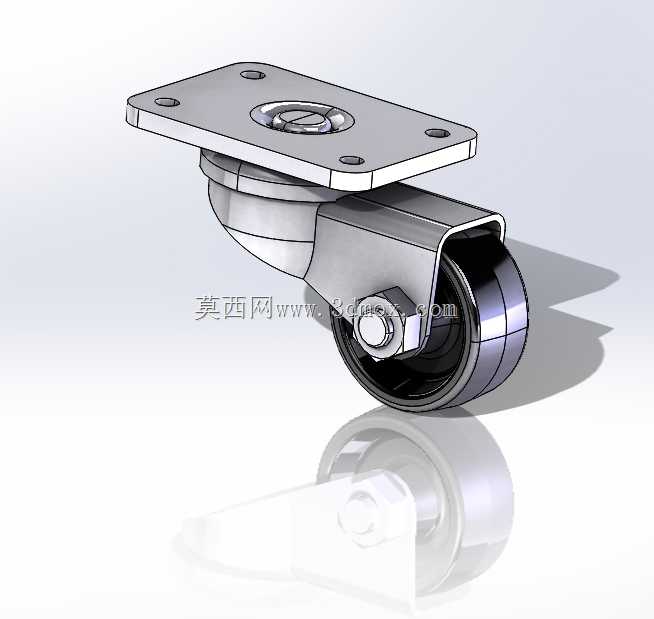

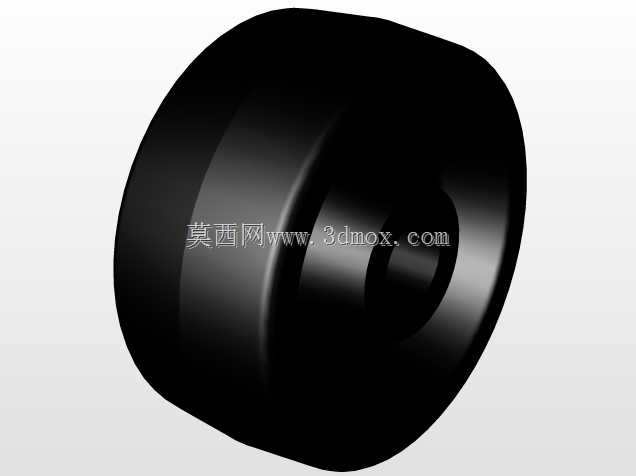

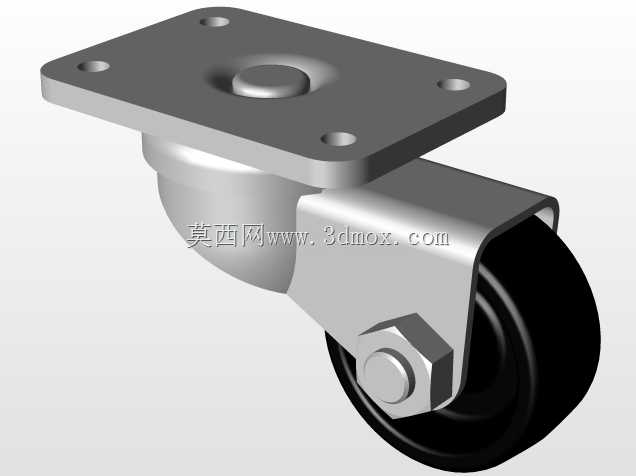

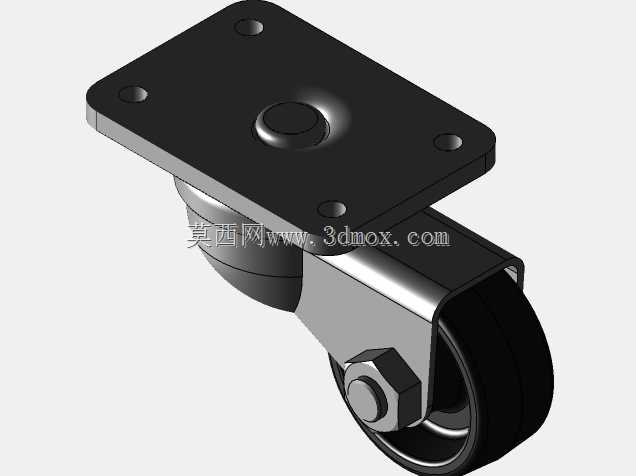

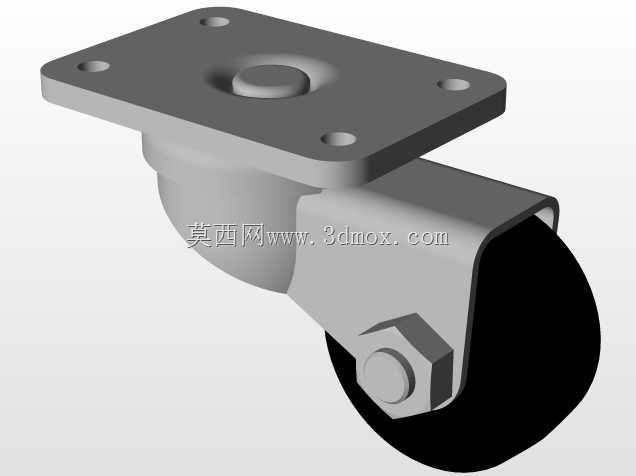

这款平板式万向轻型脚轮，主要应用于轻型移动设备、小型仓储货架、家用置物架、医疗辅助推车、办公移动家具、轻型工装周转车等场景，作为设备底部的移动承载部件，承担着降低移动阻力、实现灵活转向、支撑设备整体载荷的核心作用，适配对移动灵活性有要求但单轮载荷需求不高的各类轻型载具场景。在功能特性上，这款脚轮采用万向回转结构设计，上部回转结构内置平滑转动副，可实现360度水平方向自由转向，在狭小空间内也能完成设备的转向移位操作，无需大半径转弯空间；滚轮采用硬质耐磨轮面材质，滚动阻力小，在平整的环氧地坪、瓷砖地面、木质地板上推行时不会产生明显压痕，同时轮面与支架间采用销轴铆接固定，转动过程无卡滞，长期使用也不易出现轮体松脱问题。设计过程中，优先考虑了安装便捷性与结构可靠性的平衡，顶部采用四孔方形安装平板，平板上的安装孔位按照通用轻型脚轮的安装间距排布，安装时只需将平板贴合设备底部的安装基面，穿入对应规格的紧固件即可完成固定，无需额外加工复杂的安装结构；支架部分采用弯折成型的金属托架，托架与回转结构之间做了加强过渡处理，避免转向受力时出现支架变形断裂的问题，轮体两侧的托架延伸段刚好包覆轮体上部，可阻挡运行过程中杂物卷入轮轴缝隙，降低卡轮故障的发生概率。在安装边界与尺寸适配方面，这款脚轮整体高度较低，安装后不会过度抬升设备的整体重心，能保证设备放置与移动过程的稳定性；顶部安装平板的长宽尺寸适配多数轻型设备的底部安装空间，四个安装孔对称分布，安装时受力均匀，不会出现单侧受力过大导致的紧固件松动问题；轮体宽度与直径经过匹配设计，既保证了足够的接地面积降低地面压强，又不会因为轮体过大占用过多设备底部空间，单组脚轮搭配使用时，可根据设备总重量选择对应安装数量，常规四脚布置即可满足多数轻型载具的移动承载需求，日常使用过程中无需频繁加注润滑维护，适配多场景长期使用需求。
