工业管壳式卧式热交换器结构设计

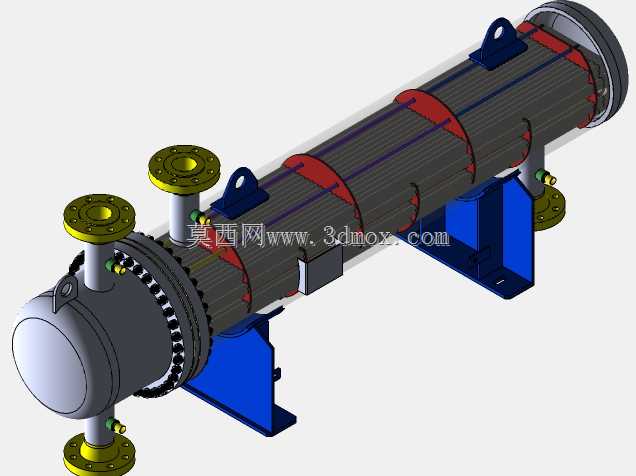

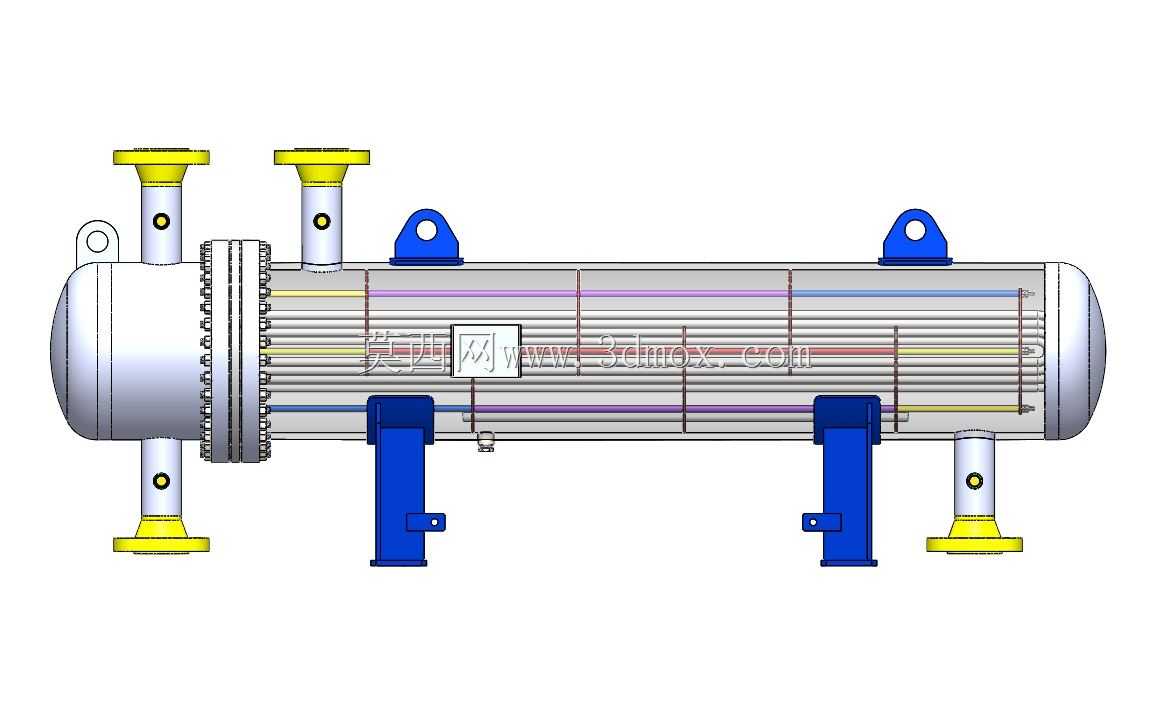

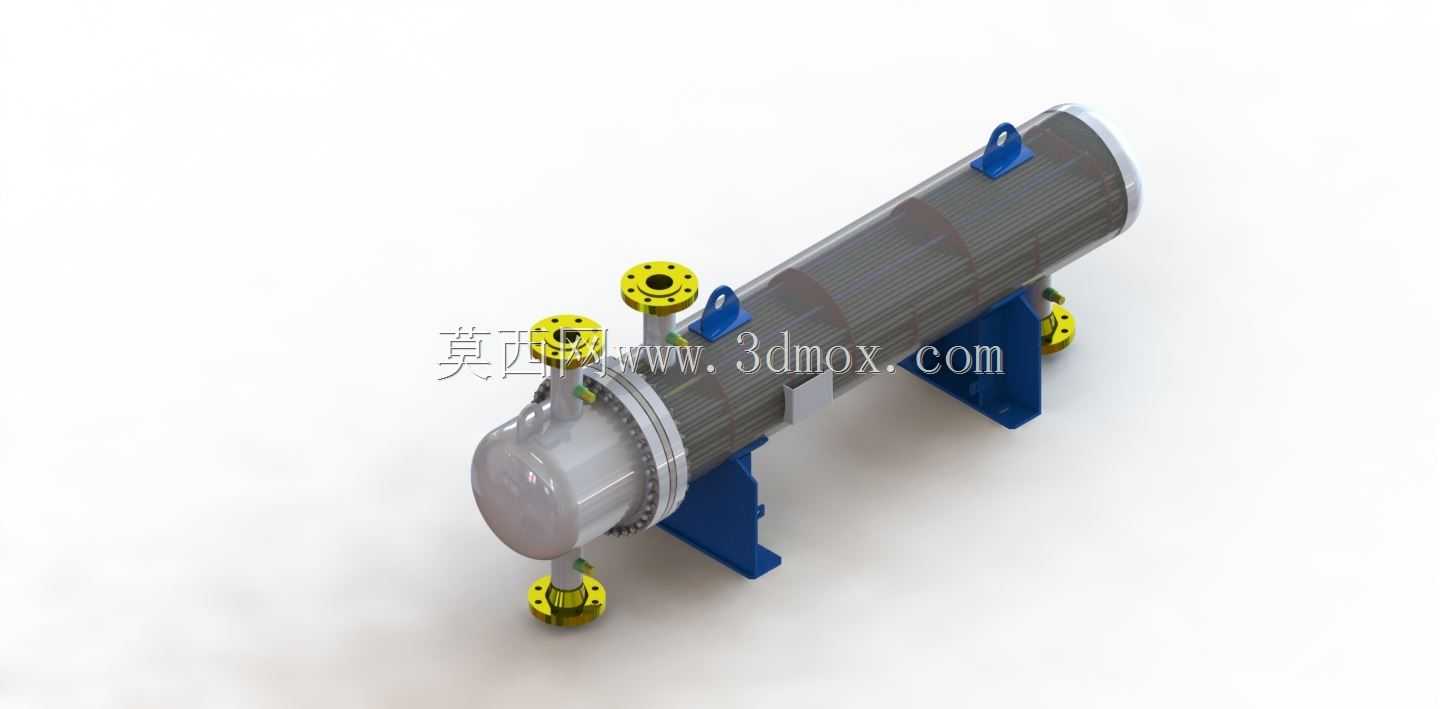

这款卧式管壳式热交换器，是工业换热场景中应用极为广泛的通用设备，主要面向化工、暖通、能源、食品加工等领域的流体热量传递工况，可实现两种不同温度流体之间的高效热量交换，既可以用作工艺流体的加热、冷却环节，也能在余热回收系统中承担废热采集、介质冷凝等核心功能，是工业生产流程中保障工艺温度参数稳定、提升能源利用效率的关键配套设备。从实际应用场景来看，该设备可适配带压流体工况，卧式安装的结构形式能够有效降低垂直空间占用，适配多数厂房的设备层布局要求，配套的鞍式支座可直接固定于钢制或混凝土设备基础上，安装时仅需核对支座地脚螺栓孔位间距、设备整体长度与安装区域的预留空间即可完成定位，设备两端的法兰接口可直接对接工艺管线，侧部的吊耳结构可满足设备吊装转运的受力需求，无需额外设计吊装工装。从功能特性来看，该设备采用管壳式结构设计，筒体内置密集换热管束，两种换热介质分别走管程与壳程，通过管束壁面完成热量传递，筒体端部的法兰结构可实现端盖的快速拆卸，方便后期对管束进行清理、检修与维护，接口处采用带法兰的连接结构，可适配不同压力等级的管线连接需求，密封性能可靠，能够避免介质泄漏风险。设计过程中，优先考虑了设备的承压稳定性与换热效率的平衡，筒体采用等径直筒结构，可降低内部流体的流动阻力，鞍式支座的支撑位置经过受力核算，可避免筒体长期承重出现形变，吊耳的布置位置匹配设备重心，可保障吊装过程的平稳性，各接口的方位设置充分考虑了管线排布的便利性，可减少现场管线的弯折角度，降低流体输送的阻力损耗。设备的外形尺寸适配常规工业管线的安装高度，支座的高度预留了底部排污、管线对接的操作空间，整体结构紧凑，在保障换热面积充足的前提下尽可能压缩了设备的整体占地空间，可适配不同规模的生产系统配套需求，无论是新建产线的设备配套还是旧系统的换热设备升级替换，都能快速完成适配安装。
