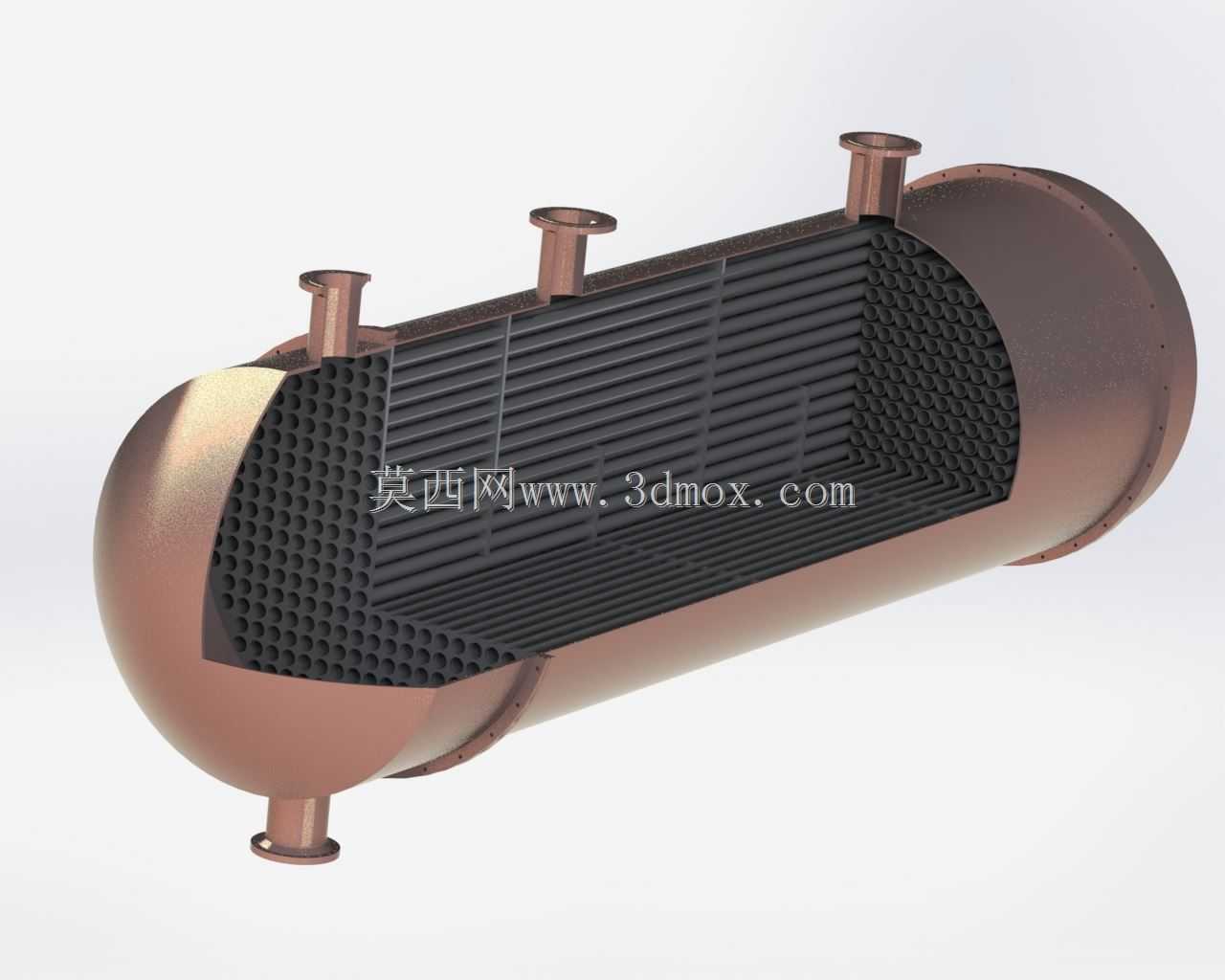

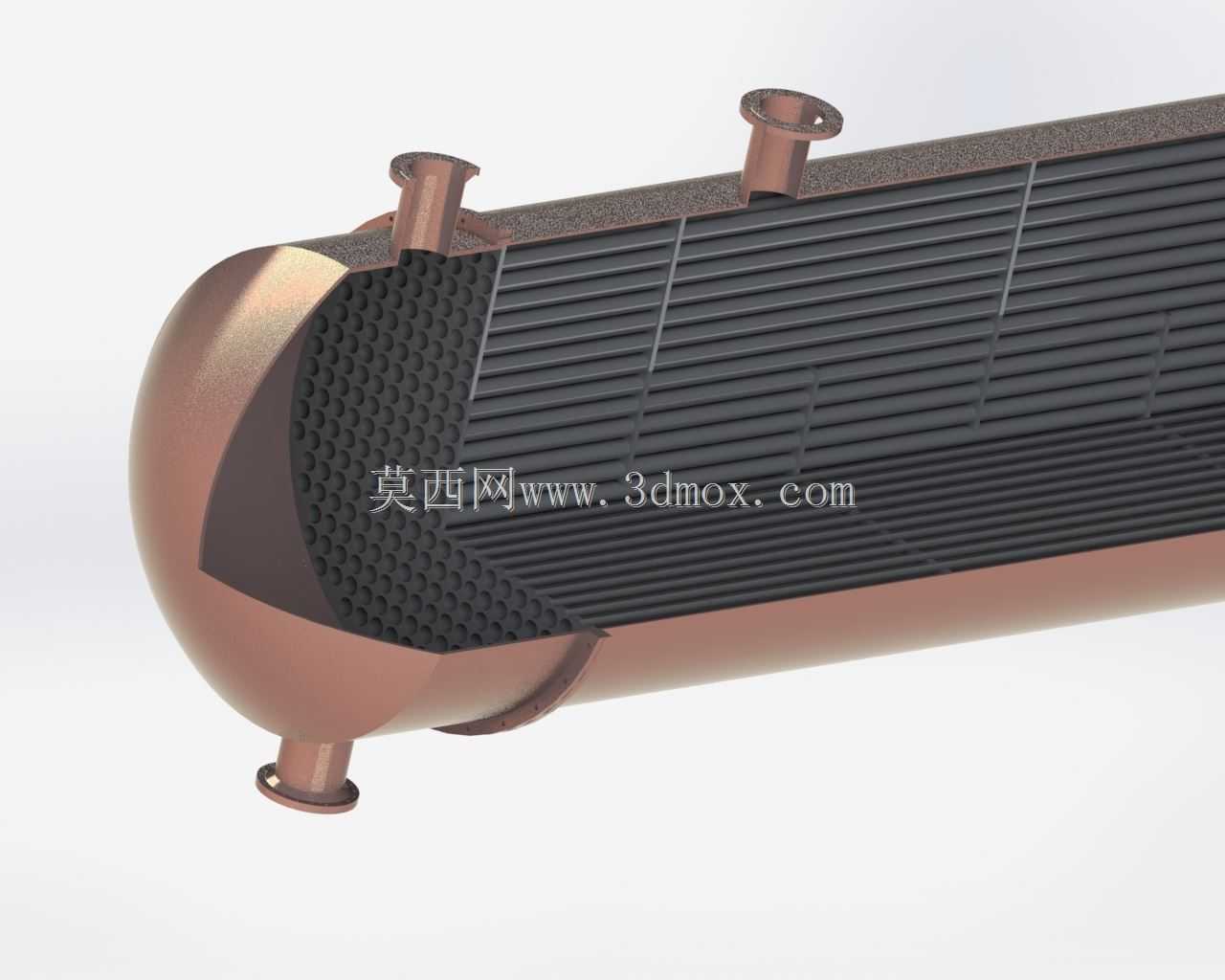

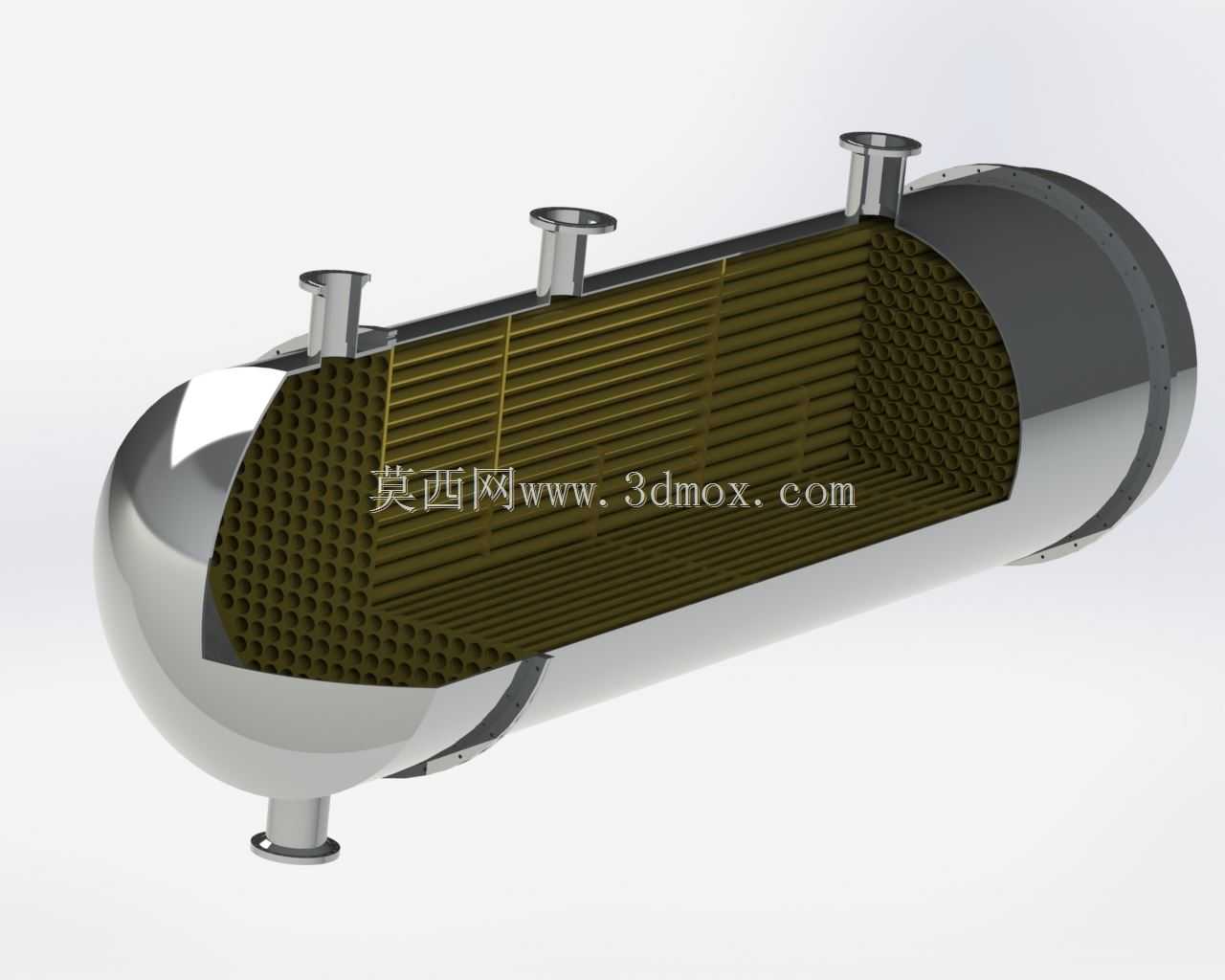

管壳式工业换热设备内部结构展示

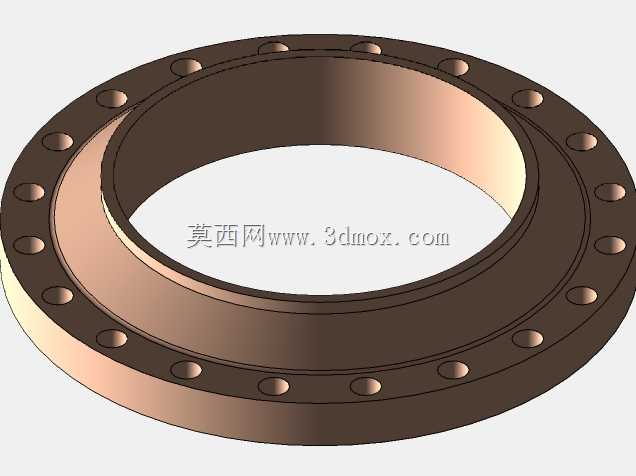

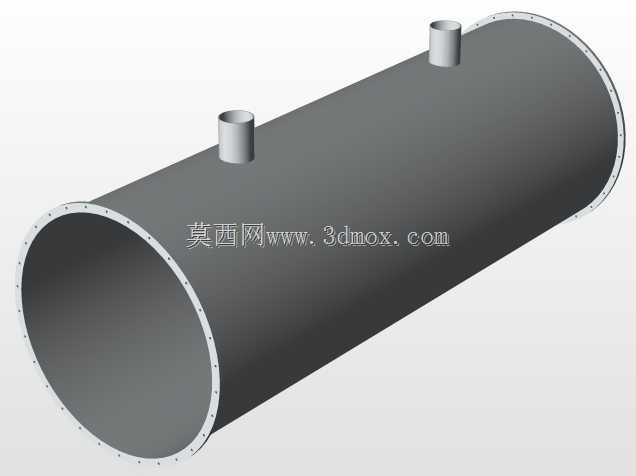

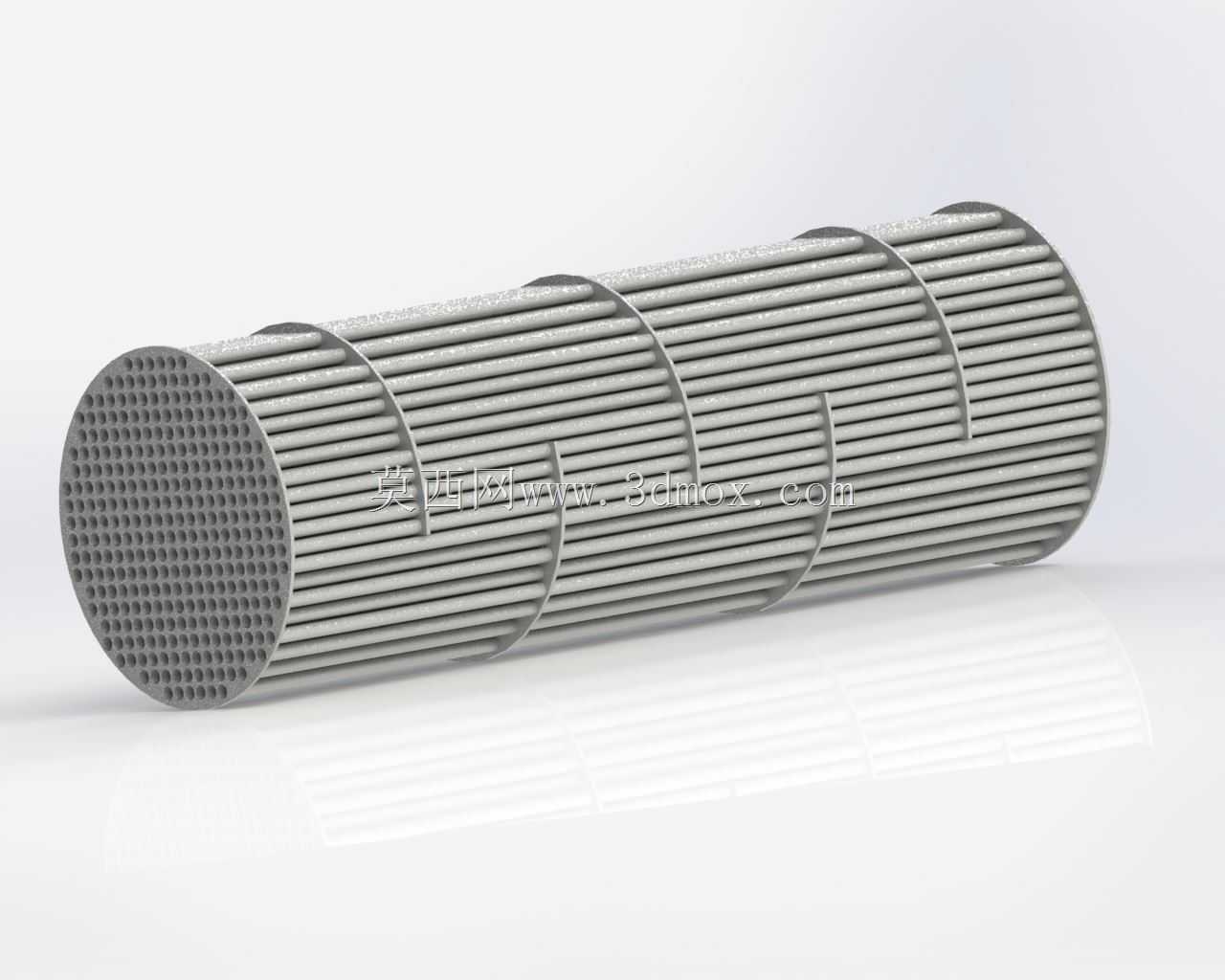

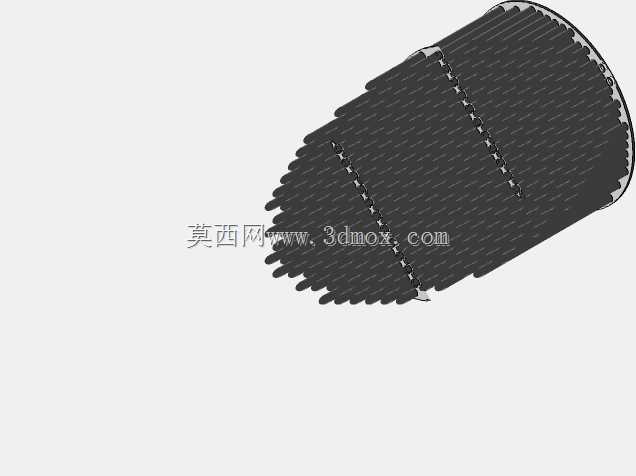

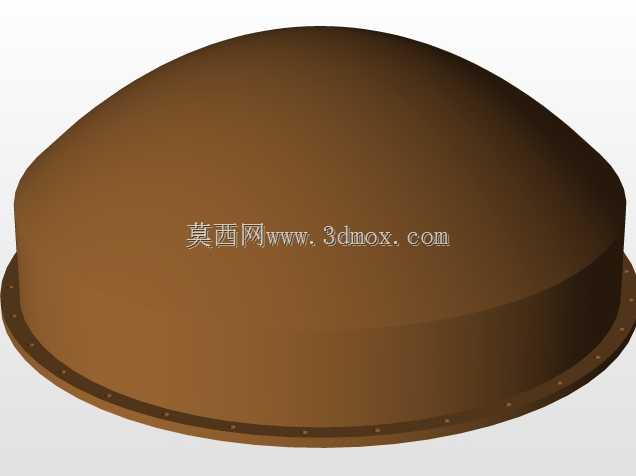

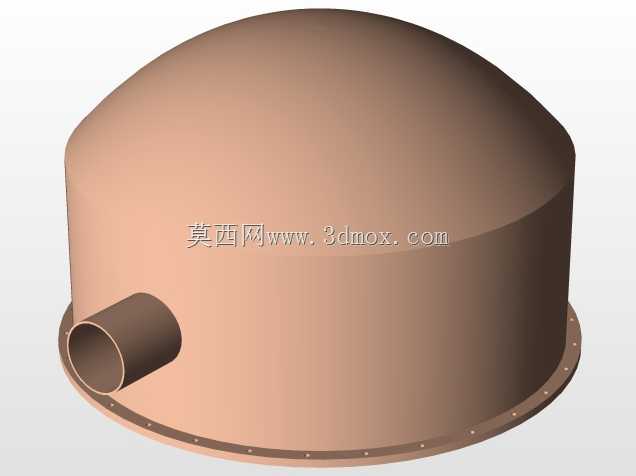

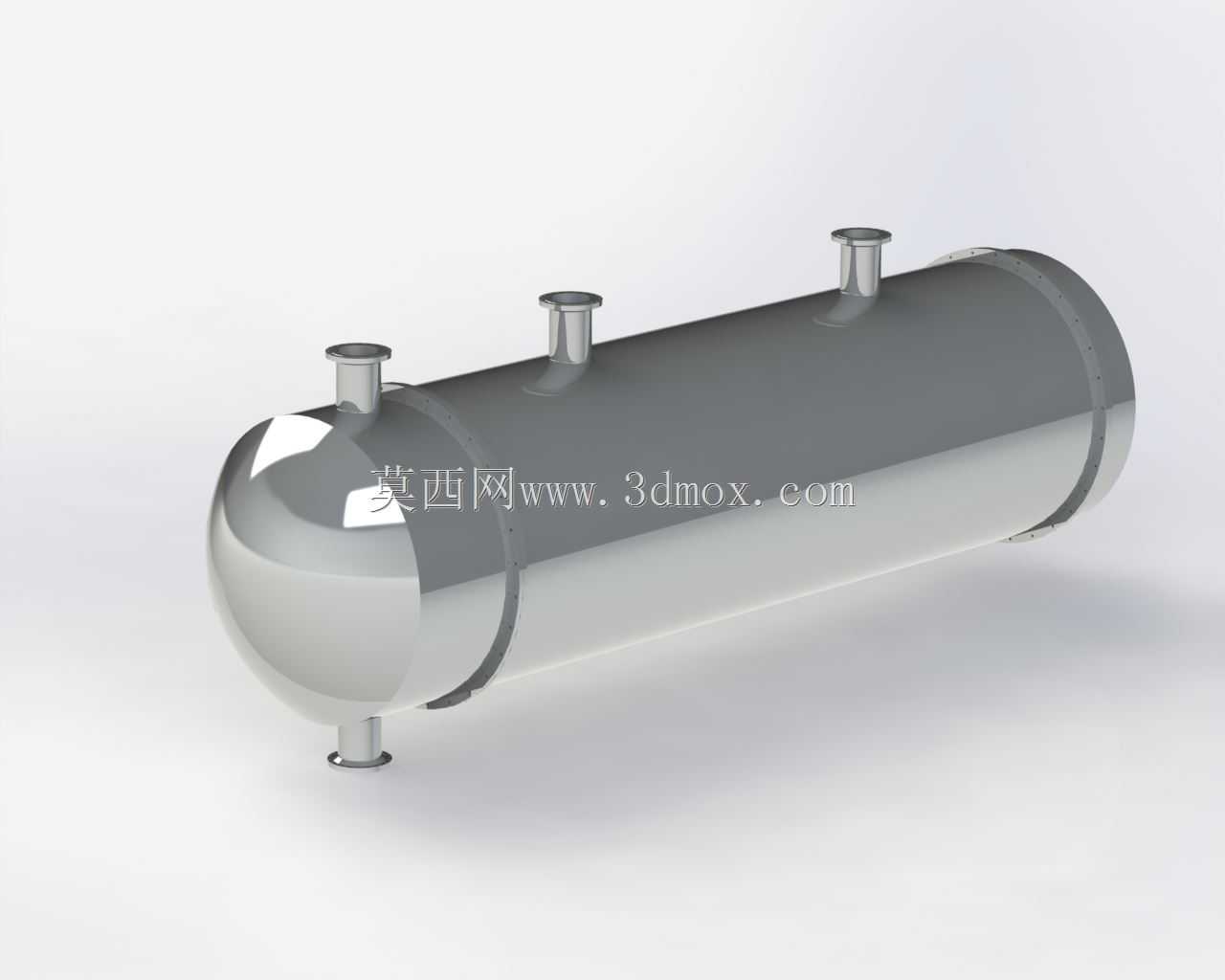

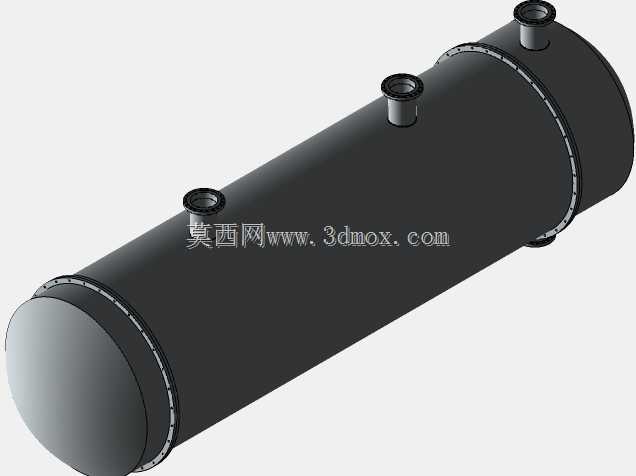

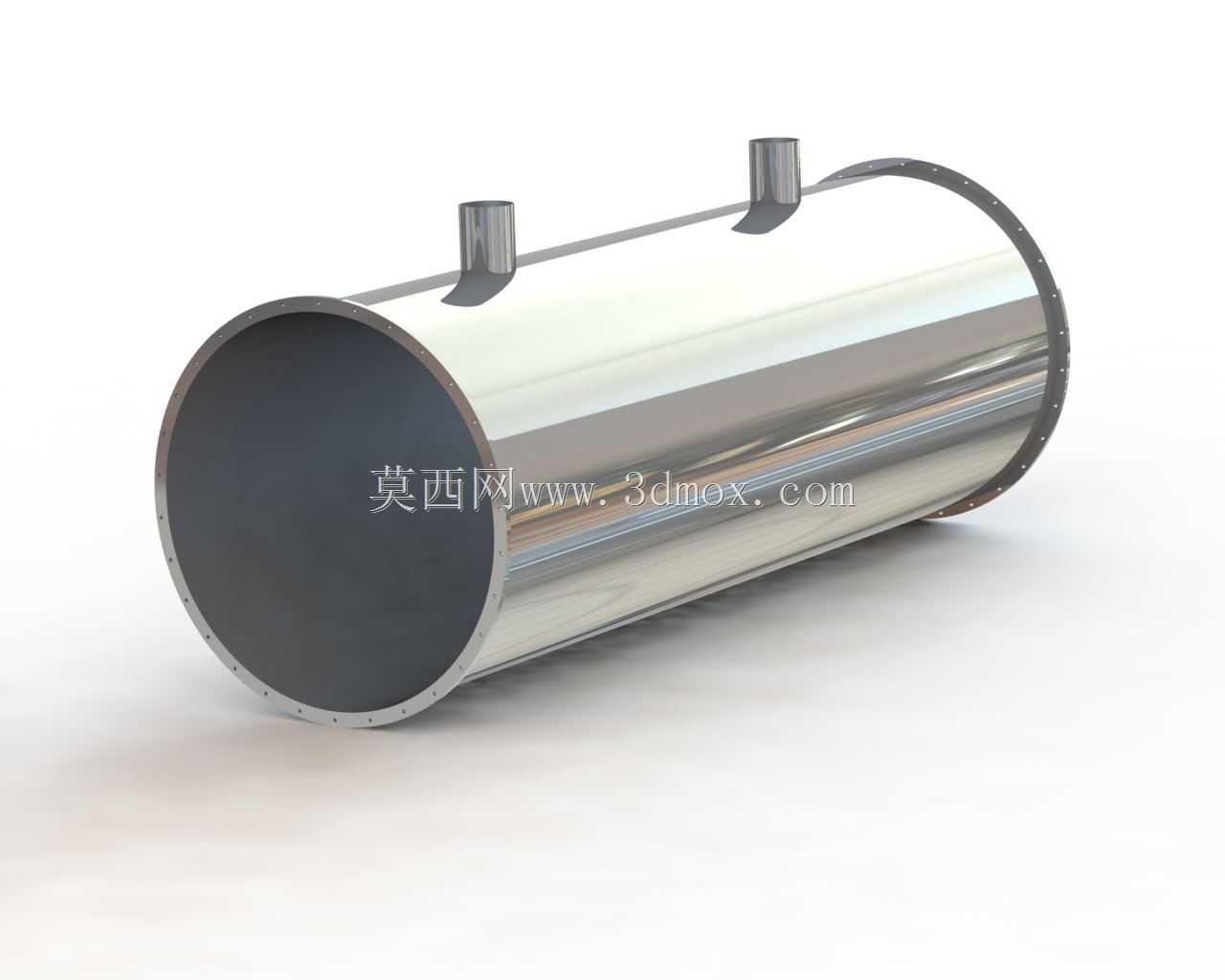

该设备为管壳式结构的工业换热装置，广泛应用于石油炼化、化工生产、集中供热、电力电站冷却、食品加工灭菌等多个工业场景，是生产流程中实现不同流体间热量传递、完成工艺温度调控的核心通用设备。在实际生产场景中，这类设备既可以作为加热器将低温工艺介质加热至指定反应温度，也可作为冷凝器将高温气态介质冷凝为液态，还能作为冷却器带走生产环节产生的多余废热，保障整套生产系统的温度参数稳定在工艺要求区间内。从功能特性来看，该设备采用卧式筒体布局，内部设置密集换热管束，两端通过管板固定管束结构，筒身设置多组工艺接管，分别对应壳程介质、管程介质的进出通道，内部设置的折流板结构可引导壳程介质按照设计路径流动，大幅提升壳程流体的湍流程度，减少换热死区，有效提升整体传热效率，同时折流板还能为细长换热管束提供支撑，避免介质流动冲击造成管束振动变形，延长设备整体使用寿命。从设计思路来看，该结构采用成熟的管壳式换热方案，兼顾了承压能力与传热效率的平衡，椭圆形封头的设计可有效分散设备内部带压介质产生的应力，降低筒体与端盖连接处的应力集中风险，管束采用规则正三角形排布，在有限的筒身容积内最大化布置换热管数量，提升单位体积的换热面积，多接管的布局设计可适配多股介质换热、多级换热等复杂工艺需求，无需额外增设外接管路转接结构。从安装边界与尺寸适配角度，卧式安装的结构可降低设备整体重心，对安装基础的承重要求更友好，设备两端的封头采用可拆连接结构，方便后期运维时抽出管束进行清洗、检修与更换，筒身的接管均采用标准法兰连接形式，可直接对接同公称直径的工业管路，底部设置的支撑支座可匹配常规工业设备安装的基础间距，安装时需预留足够的轴向抽管空间，满足后期检修管束的操作需求，设备整体的接口布局充分考虑了管路排布的合理性，可有效减少外接管路的弯折，降低管路输送的阻力损失。
