凸轮弹簧联动从动件机构设计

该凸轮弹簧联动从动件机构，是机械传动领域中实现周期性往复直线动作的典型执行单元，广泛应用于轻工包装、纺织机械、小型自动化送料设备、电子元器件装配工位等需要规律间歇动作的生产场景中，可作为设备的核心动作执行模块，完成周期性顶出、压合、送料、工位切换等基础作业动作，适配各类中低速轻载的自动化作业需求。

从实际用途来看，该机构依靠凸轮轮廓的曲线变化，将凸轮的旋转运动转化为从动顶杆的直线往复运动，搭配套设在顶杆上的压缩弹簧提供复位弹力，无需额外设计复位驱动结构，即可稳定实现从动件的周期性伸缩动作，在小型自动化设备中可替代复杂的气缸或电缸驱动方案，大幅降低设备的制造成本与运维难度，尤其适合动作行程固定、动作节拍稳定的重复性作业工位。

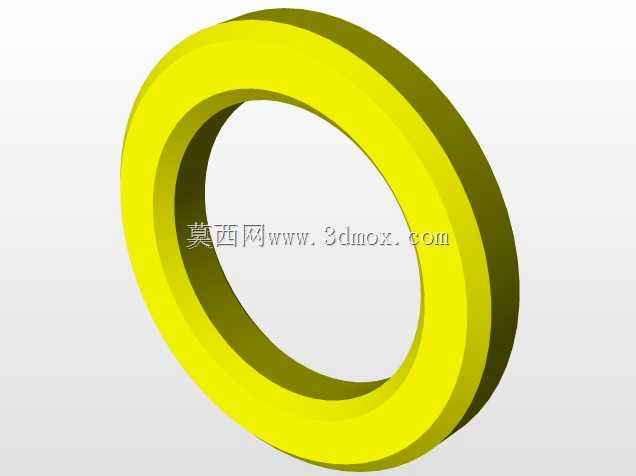

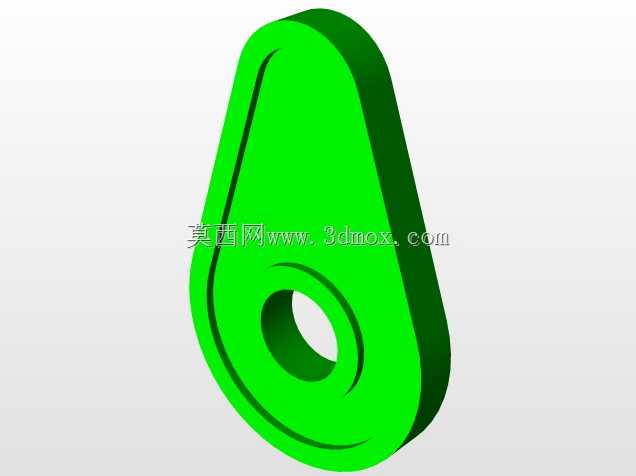

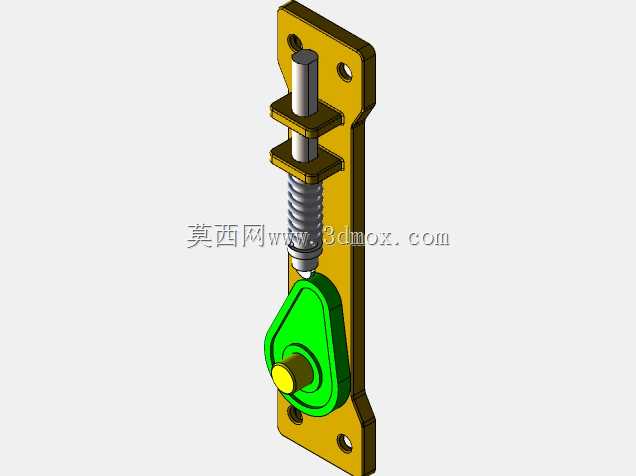

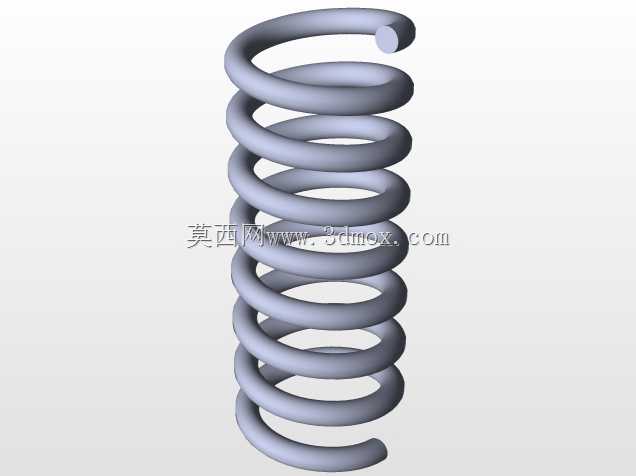

在功能特性层面，该机构采用立式安装的长条形安装基板作为承载主体，所有传动部件均集成在基板单侧，结构紧凑占用空间小；弹簧采用柔性适配设计，可根据从动件的实时位置自动调整压缩量，既保证从动件端部始终与凸轮轮廓紧密贴合，避免传动过程中出现冲击、跳脱或空行程问题，又能在从动件接触工件时提供一定的缓冲余量，防止刚性碰撞损坏工件或机构部件；凸轮采用偏心轮廓设计，旋转过程中可推动从动件平稳上升，弹簧释放弹力时带动从动件回落，整个动作过程顺滑无卡滞，传动噪音低，运行稳定性强。

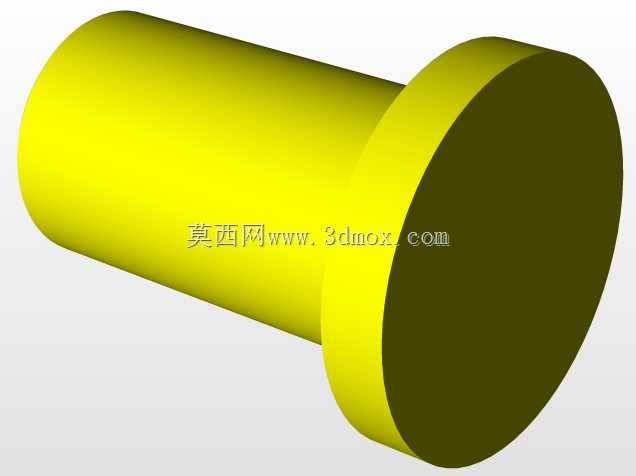

从设计思路来看，该机构优先考虑了安装与维护的便捷性，安装基板上下两端预留了对应安装孔位，可直接通过螺栓固定在设备的安装立板上，无需额外设计复杂的转接支架；顶杆采用双导向套结构固定在基板上，上下两个导向套为顶杆提供稳定的滑动支撑，有效避免顶杆往复运动过程中出现偏摆，保证动作的直线度与位置精度；凸轮通过中心转轴固定在基板下部，转轴端部预留驱动连接位，可直接连接减速电机或同步带轮获取旋转动力，装配调试时仅需调整凸轮的初始安装角度，即可改变从动件的动作起始时机，适配不同设备的动作时序要求。

在外形尺寸与安装边界上，该机构整体呈窄长立式布局，横向占用宽度较小，适合在设备内部狭窄空间内布置；安装时需预留凸轮旋转的圆周运动空间，以及从动件顶杆伸出的直线行程空间，基板背部为平整安装面，可贴合设备机架立面安装，安装孔位间距统一，适配常规的工业铝型材或钢板机架安装标准，后期更换部件时无需重新调整安装位置，维护效率较高。
