带键槽安装孔的斜齿螺旋齿轮三维设计

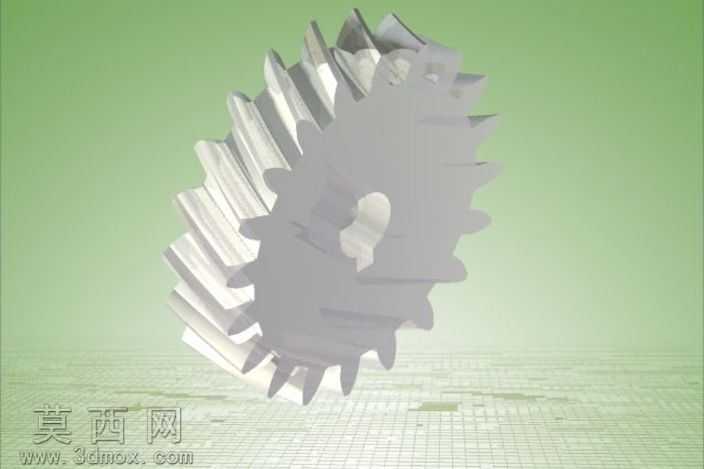

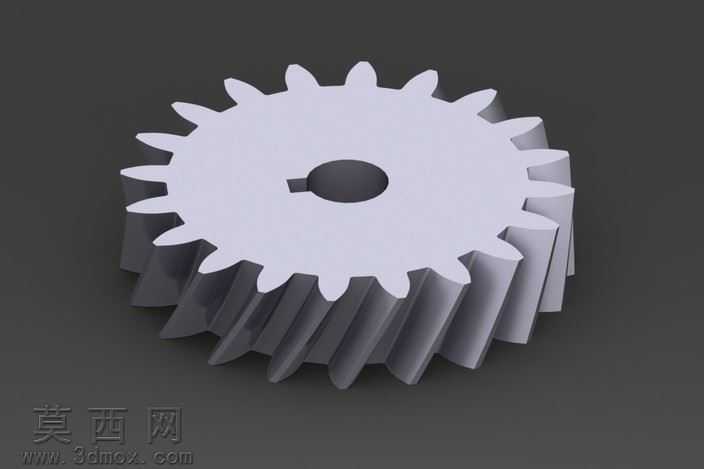

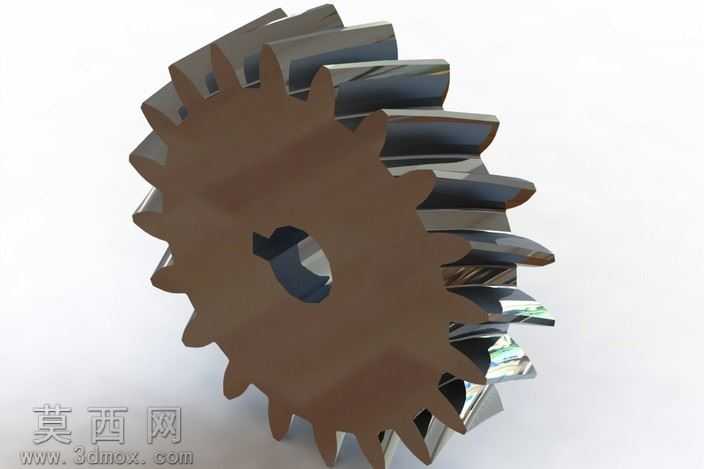

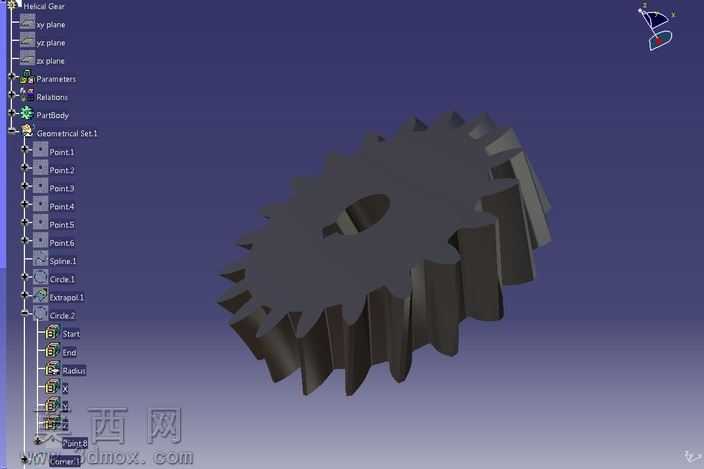

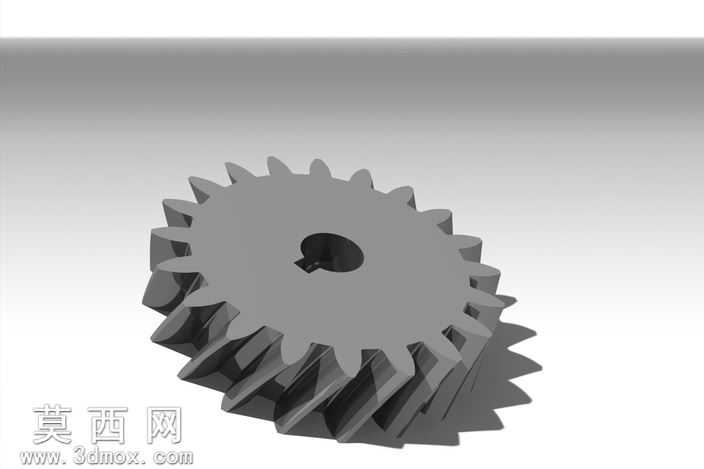

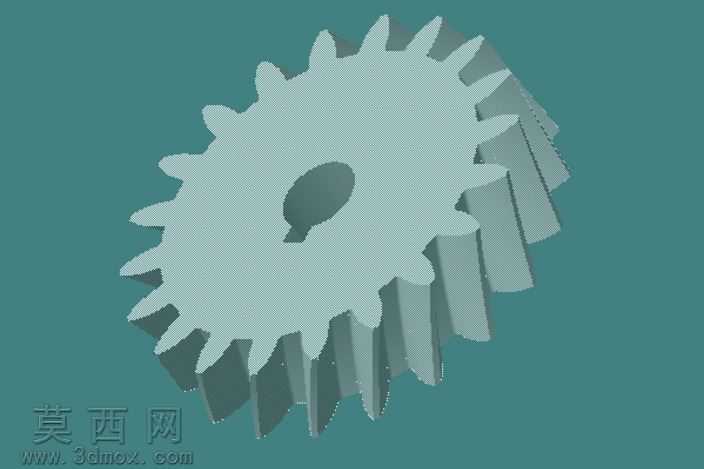

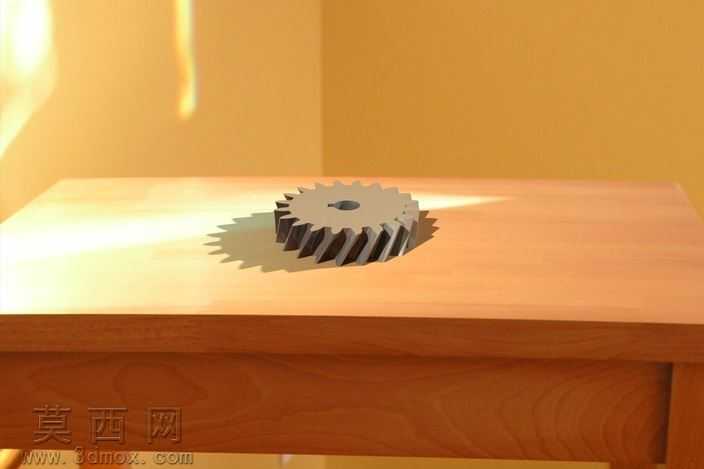

本螺旋齿轮三维建模过程严格遵循机械设计齿轮参数规范，首先确定齿轮的基础模数、齿数、螺旋角、压力角等核心传动参数，建模初始阶段先绘制齿轮的分度圆、齿顶圆、齿根圆基准草图，通过螺旋线扫描生成单个轮齿的基础齿廓，再通过圆周阵列操作完成全部轮齿的均匀排布，保证每个轮齿的螺旋升角一致、齿距误差控制在机械设计允许范围内。模型中心设计有带键槽的安装通孔，键槽尺寸符合标准传动件安装配合要求，可直接与对应规格的传动轴实现周向固定，传递旋转扭矩。建模过程中对齿根位置做了标准圆角过渡处理，避免应力集中问题，提升齿轮实际使用过程中的结构强度与疲劳寿命。材质设置选用常用的合金结构钢材质参数，渲染阶段采用哑光金属质感表现，清晰呈现轮齿的螺旋走向、齿面形态以及中心安装孔、键槽的结构细节，模型整体结构完整，轮齿啮合面的曲面过渡顺滑，无破面、几何重叠等建模缺陷。设计过程中充分考虑螺旋齿轮的传动特性，相比直齿圆柱齿轮，该螺旋齿轮啮合时重合度更高，传动过程更平稳，可有效降低传动噪音与冲击载荷，适用于中高速、重载的机械传动场景。模型的几何尺寸经过参数化校验，齿顶高、齿根高、齿厚等参数均符合齿轮设计标准，可直接用于装配验证、运动仿真、工程图导出等后续设计环节，能够帮助设计人员快速完成传动系统的方案搭建与性能验证，减少重复建模的工作量，提升机械传动结构的设计效率。
