镀铬单柄冷热水龙头控制手柄设计

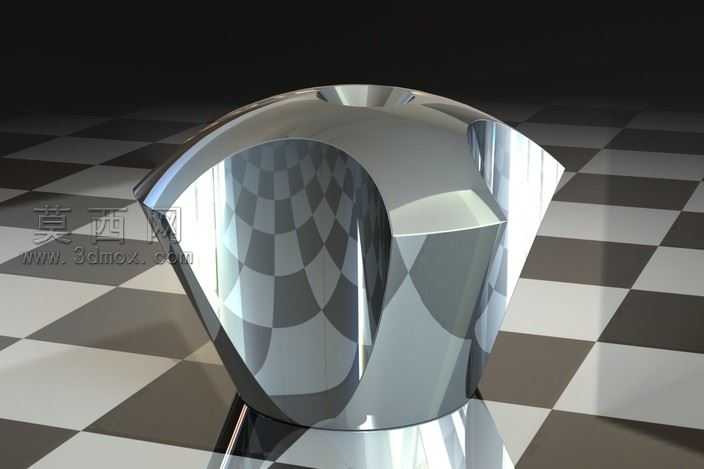

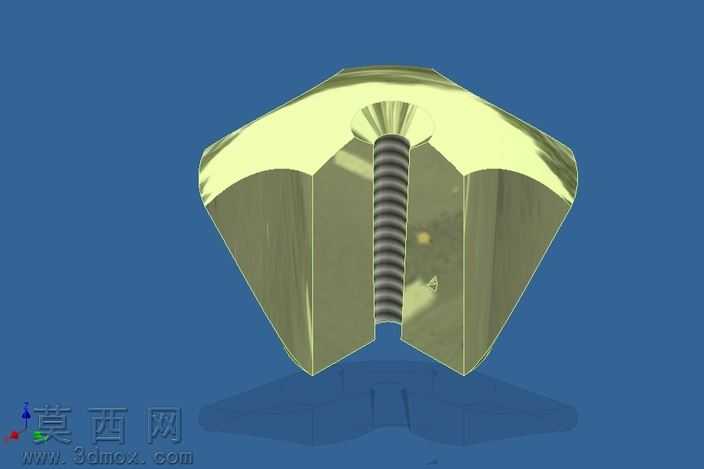

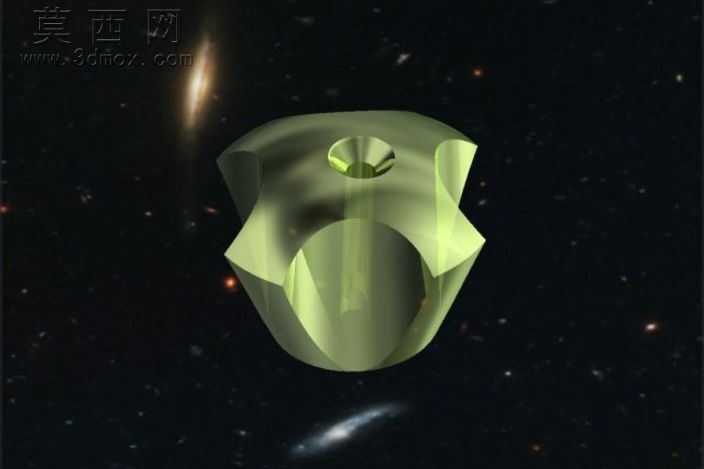

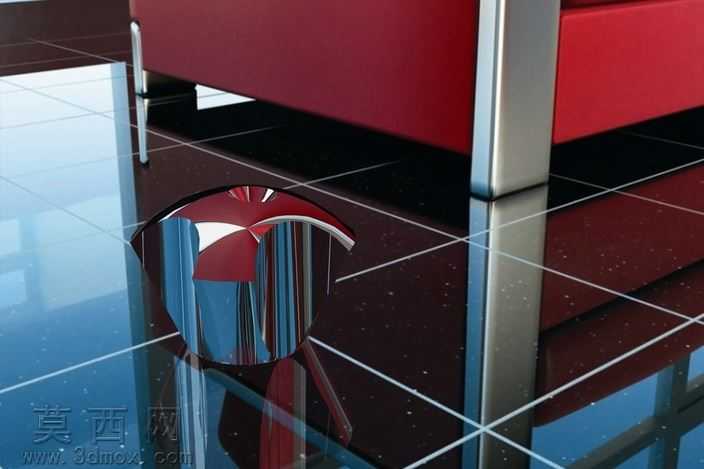

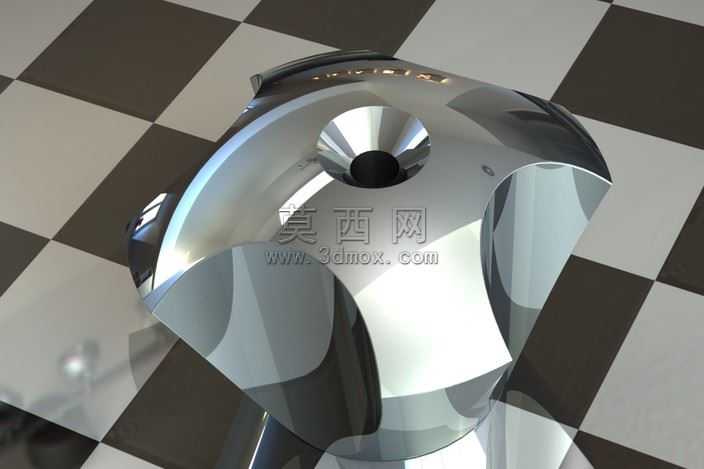

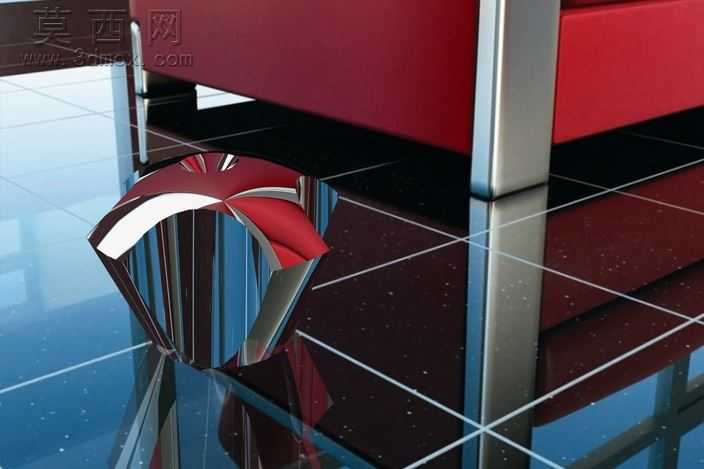

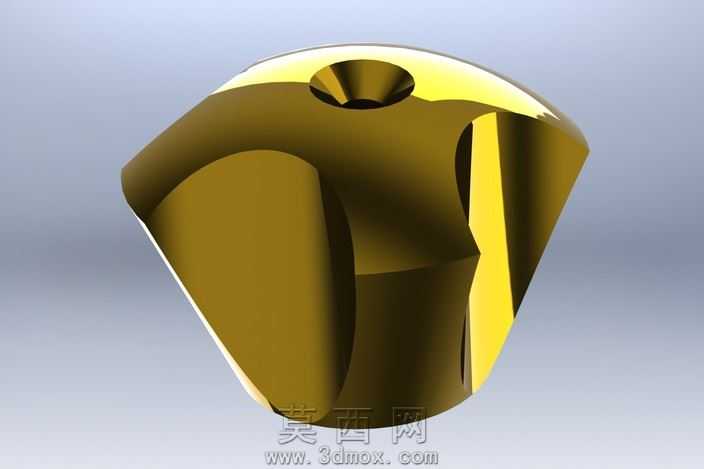

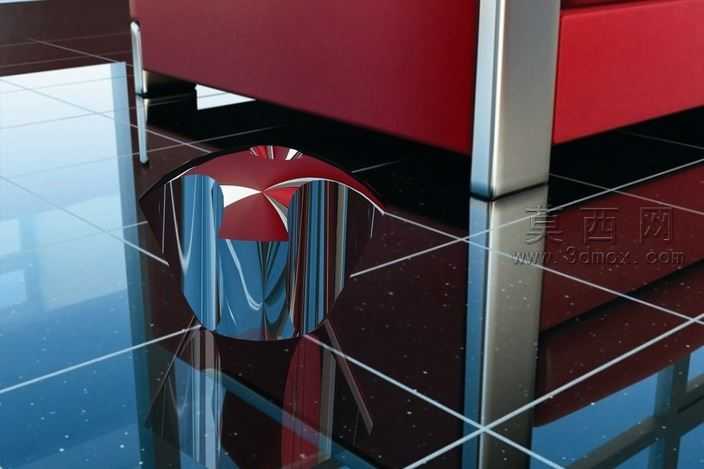

本作品为单柄冷热水龙头的控制手柄三维建模设计，整体采用符合人体工学的弧形轮廓造型，建模阶段以曲面构建为核心，先通过草绘绘制手柄的握持轮廓与安装基座的截面轮廓，利用边界混合、曲面合并等指令完成主体曲面的搭建，对曲面衔接处进行曲率连续的圆角过渡处理，避免出现生硬的棱角，保证握持时的贴合手感。安装基座部分采用实体建模方式，精准预留与阀芯阀杆匹配的安装卡槽，卡槽的尺寸公差按照卫浴五金的通用装配标准设定，确保手柄安装后无松动、转动顺畅无卡滞。材质设计上选用亮面镀铬金属材质，在材质编辑器中调整金属反射率至0.92，粗糙度设置为0.03，模拟卫浴五金件常见的高光亮铬质感，同时添加细微的表面划痕纹理，提升模型的真实感，避免塑料感过重。渲染阶段搭建室内卫浴场景，采用高反光深色瓷砖地面作为承载面，添加三点布光方案：主光源采用45度角柔光箱模拟室内顶光，辅光源补亮手柄暗部避免死黑，轮廓光勾勒手柄的弧形边缘，突出镀铬材质的反射与折射效果，场景中添加反射模糊参数，让地面倒影呈现自然的虚化效果，还原真实卫浴空间的光影氛围。结构设计上充分考虑日常使用的受力情况，手柄握持区域的厚度设置为8mm，基座与握持区的过渡位置做加厚加强筋处理，避免长期扳动出现断裂问题，整体造型兼顾美观性与实用性，曲面弧度经过多次调整，既符合现代卫浴产品的简约设计风格，又能保证用户在湿手状态下操作不打滑，转动角度范围严格匹配单柄阀芯的冷热水调节行程，从全冷到全热的转动角度控制在90度范围内，符合日常使用的操作习惯。
