乐高积木块注塑成型模具结构设计

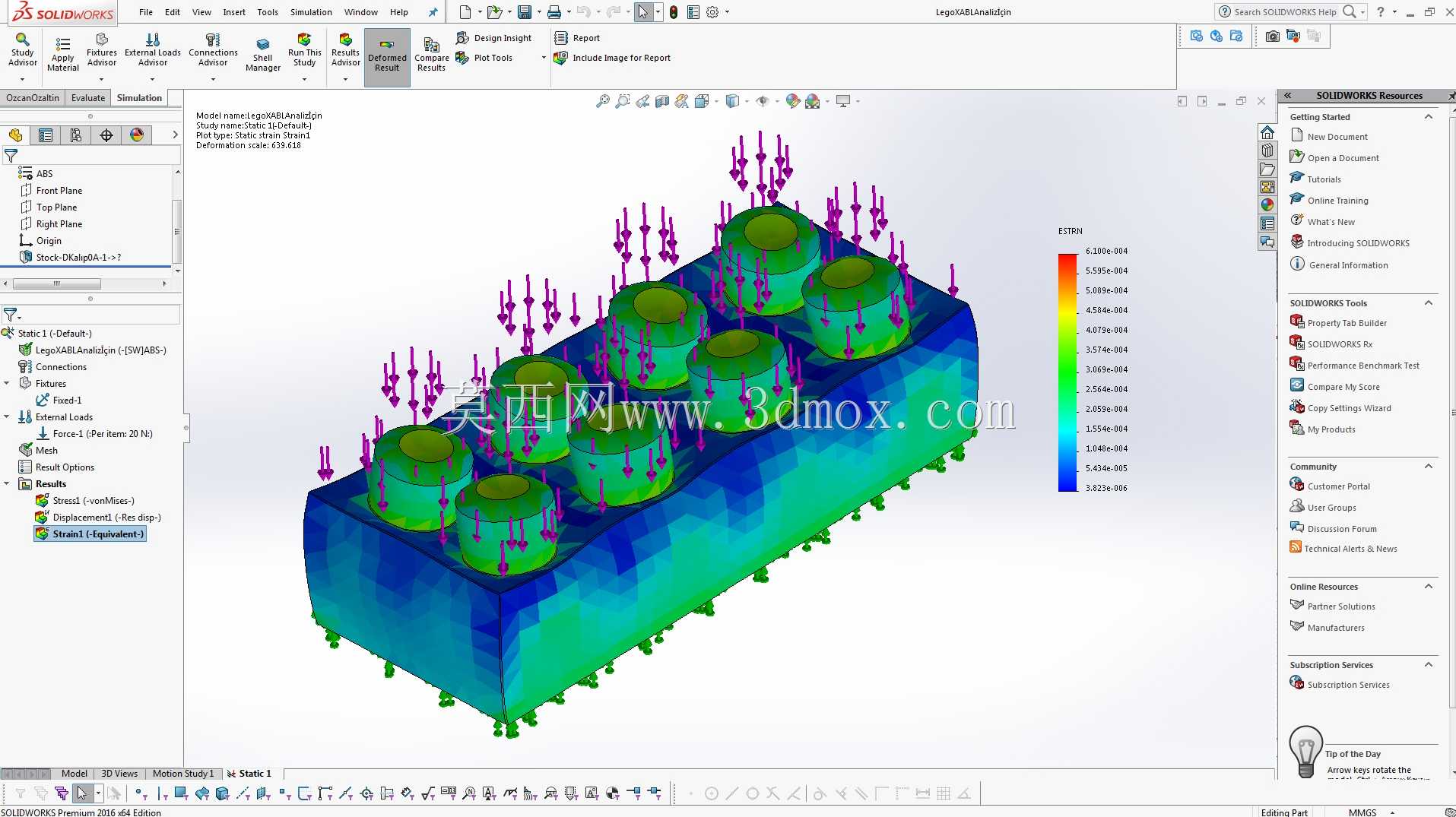

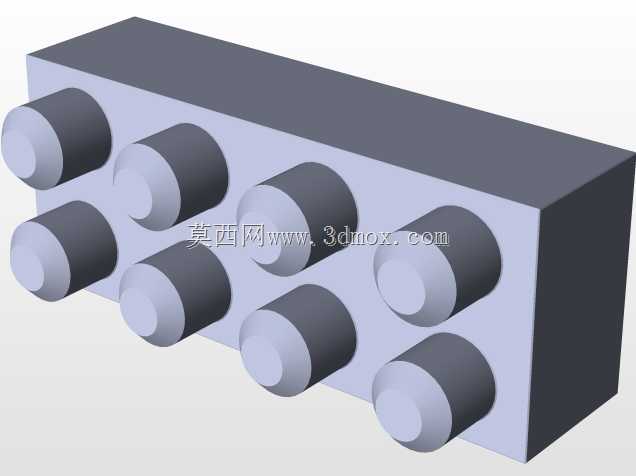

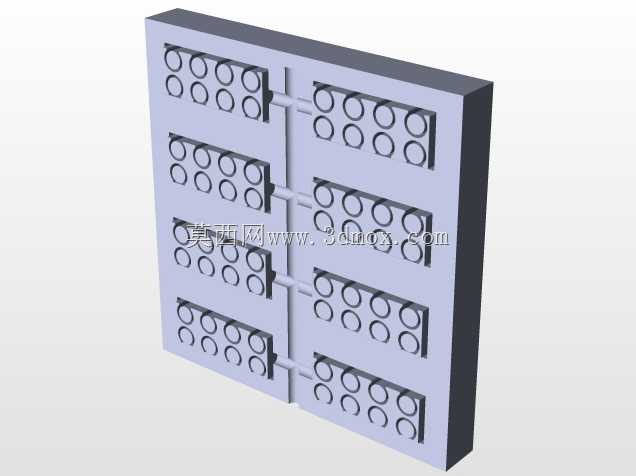

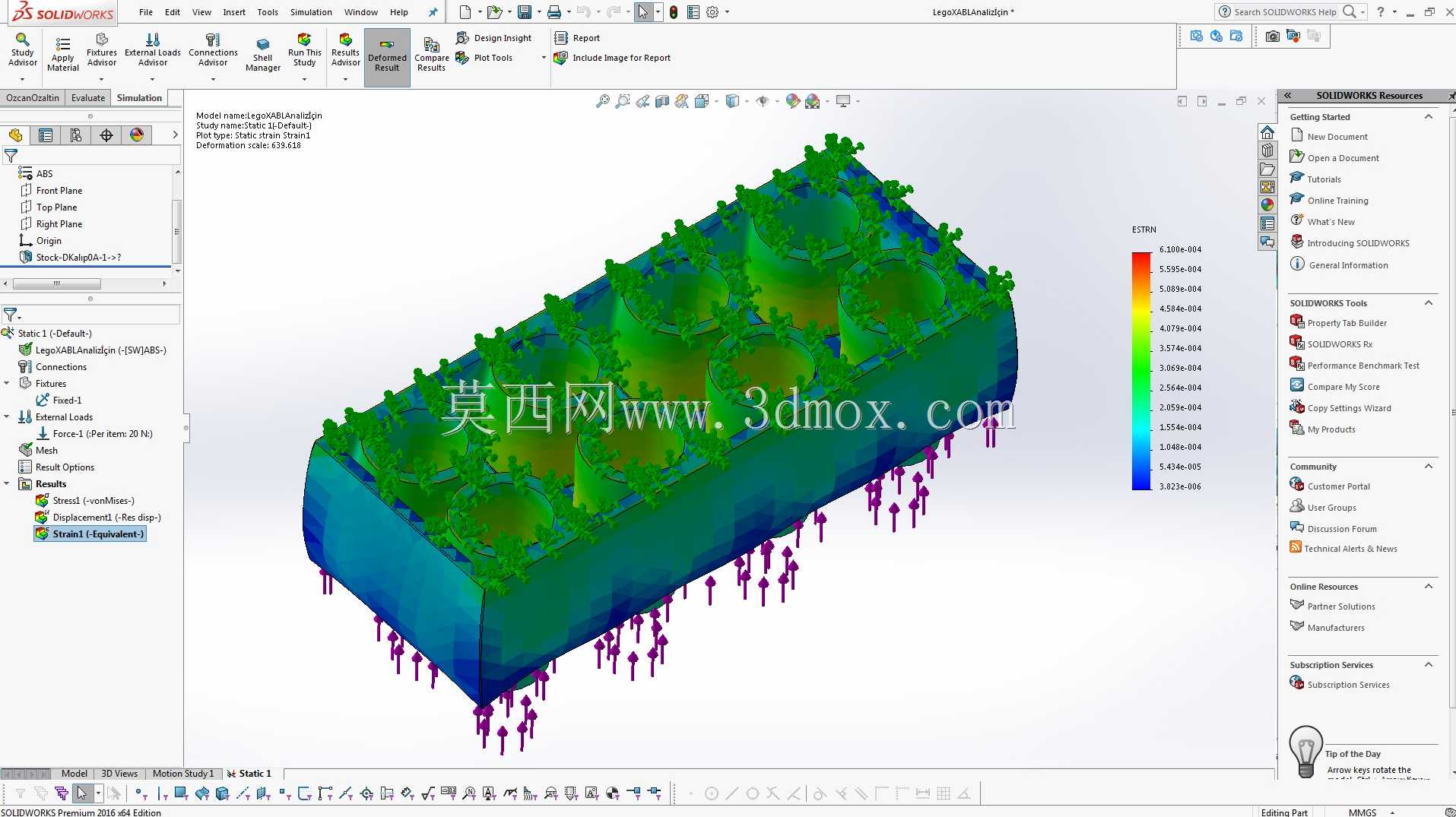

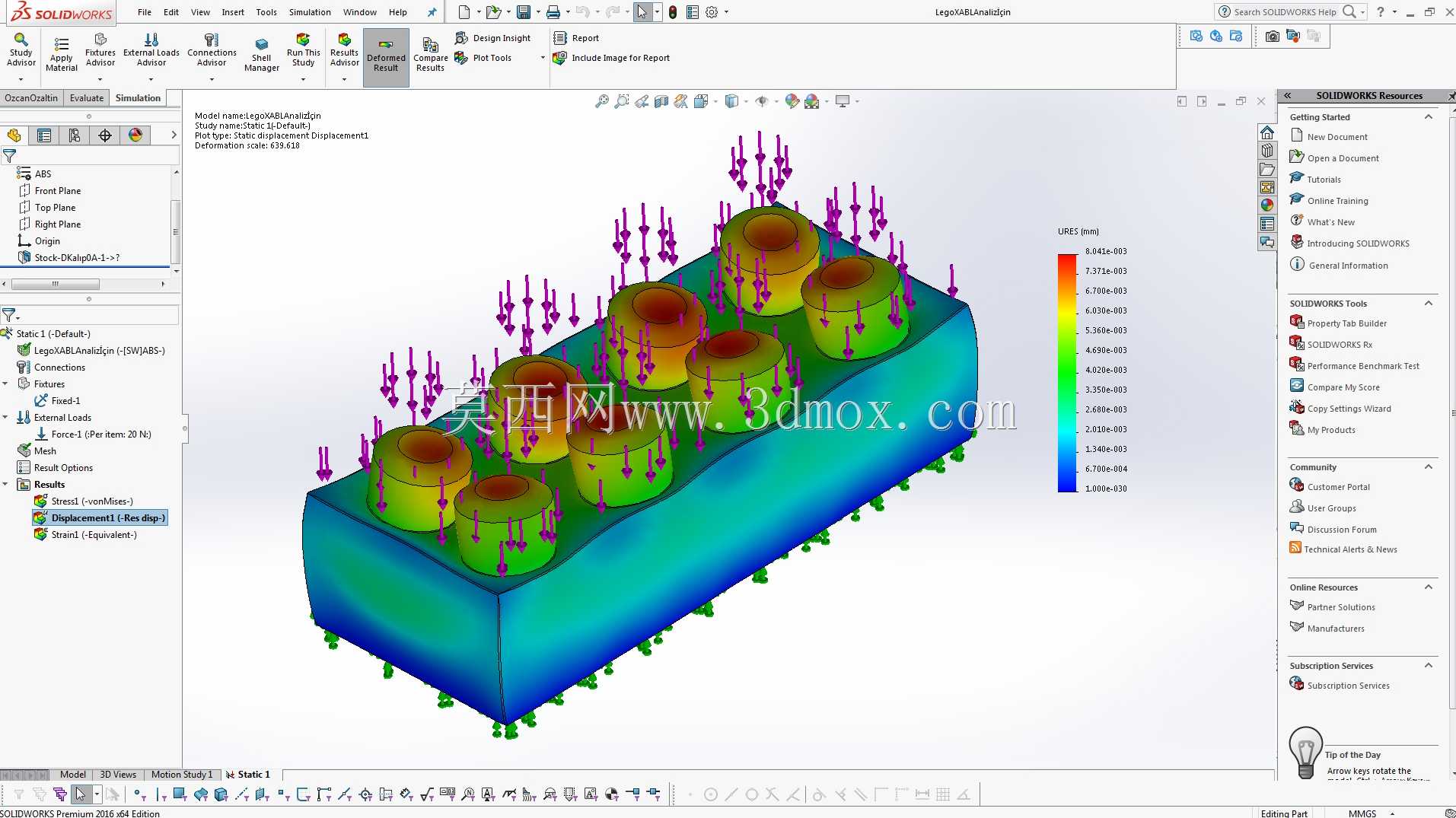

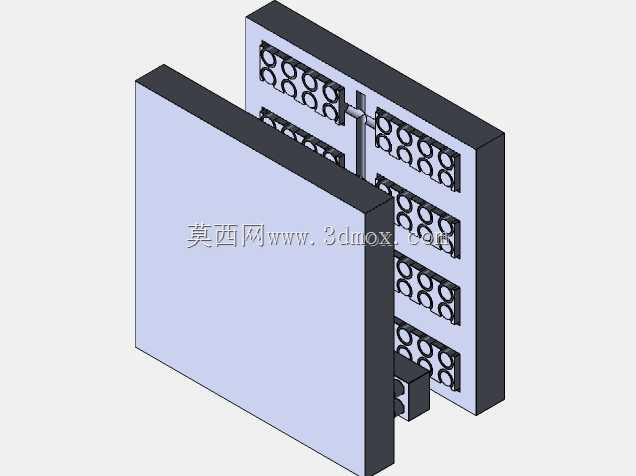

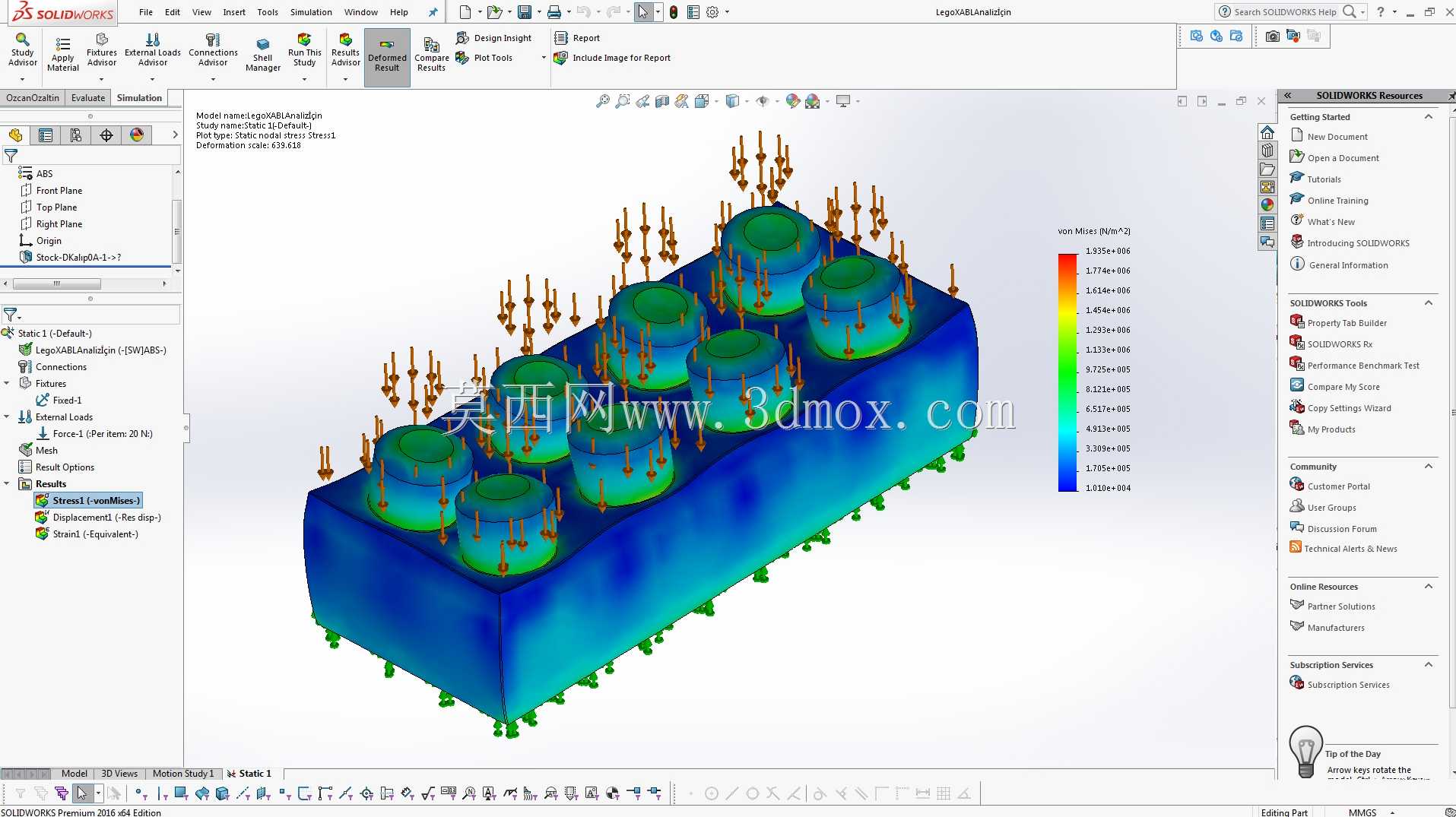

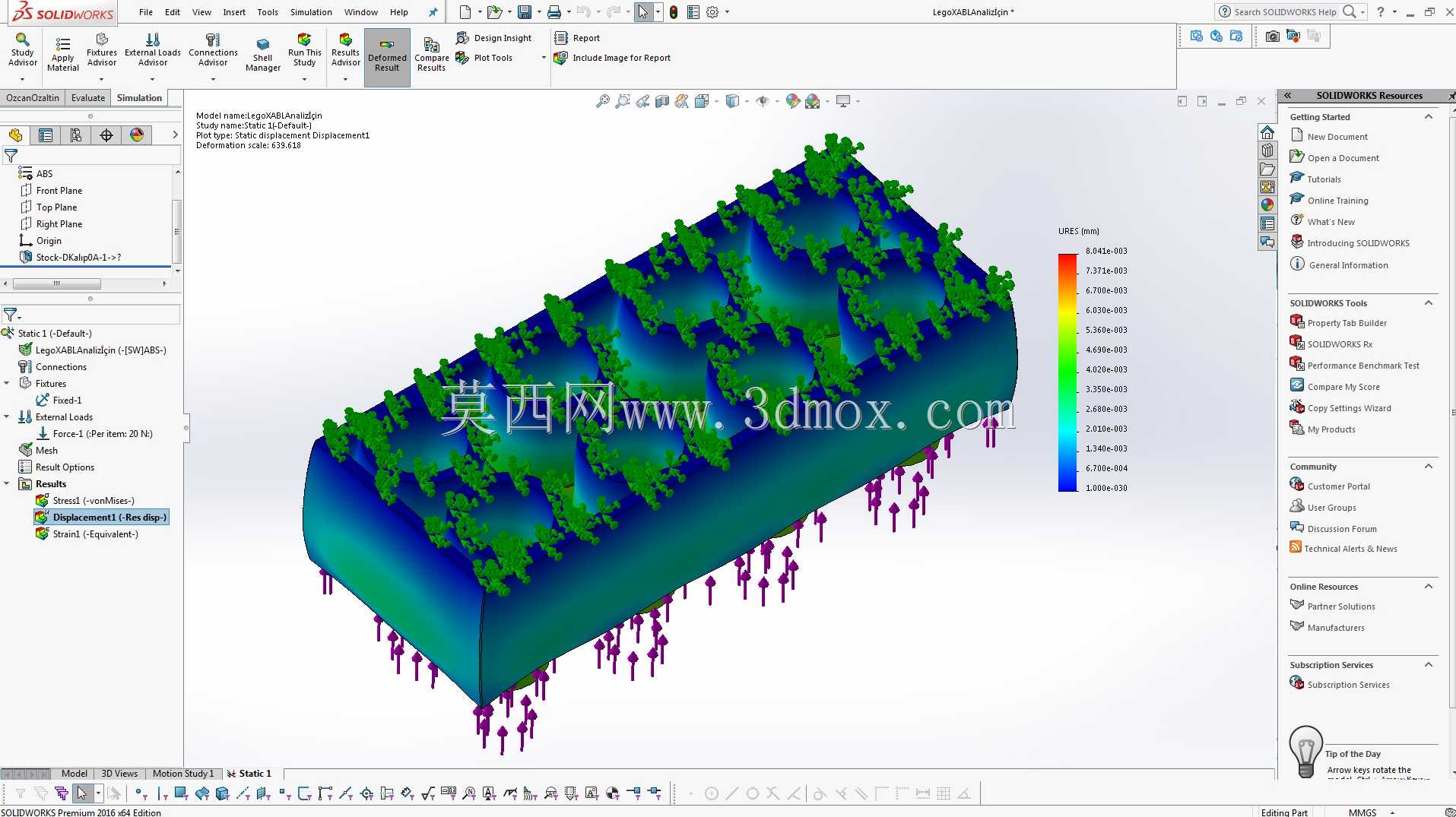

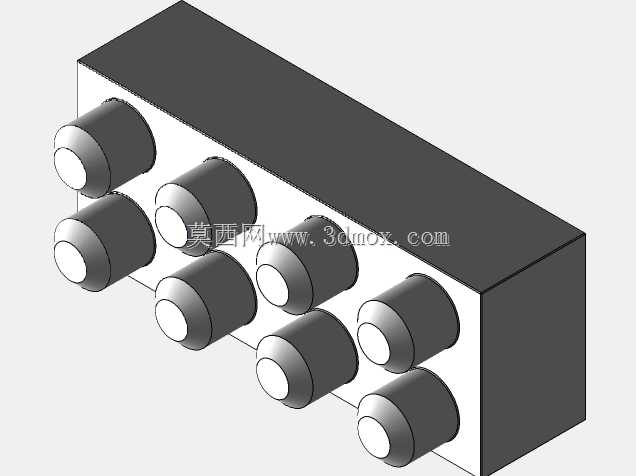

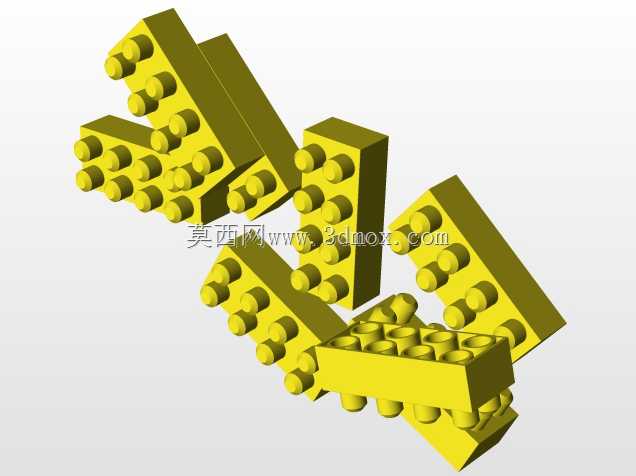

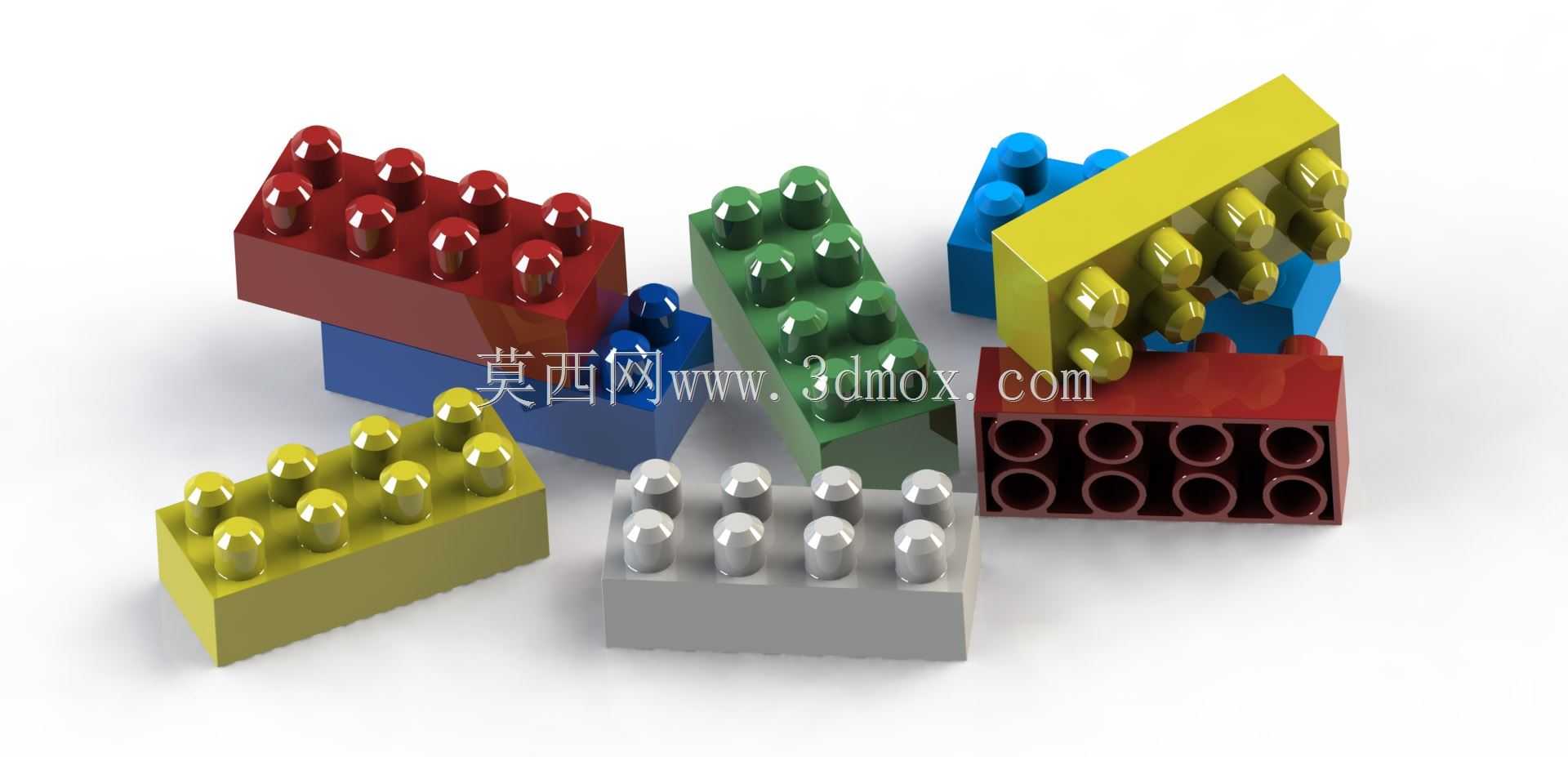

这款模具针对儿童拼插类乐高积木的量产需求开发，主要应用于玩具制造行业的注塑生产环节，适配常规卧式注塑机的安装工位，可直接安装在锁模力120吨级的通用注塑设备上完成批量生产，用来成型标准规格的8凸点长方形乐高基础积木块。模具采用一模八腔的排布结构，模腔沿模具中心对称均匀分布，能够在单次注塑循环中同时产出八件成品，大幅提升单批次生产效率，适配ABS塑料的成型工艺特性，进胶点设置在每个积木块的非外观底面位置，避免进胶痕迹残留在积木拼插配合面与外表面，保障成品外观质量与拼插精度。设计过程中重点考量了乐高积木的核心配合精度要求，每个成型凸柱的尺寸公差严格控制在±0.02mm范围内，确保不同批次生产的积木块都能实现顺畅拼插、配合松紧度一致，不会出现过松易脱落或者过紧难以拼接的问题。冷却水路围绕每个模腔做环绕式布局，进出水路径均衡无死角，能够让型腔内的ABS熔体均匀冷却，减少成型件的翘曲变形量，保障积木块的平面度与凸柱位置度符合设计要求。顶出结构采用均匀分布的顶针布局，顶针位置避开积木的拼插配合面与外观面，顶出过程受力均衡，不会在成品表面留下明显顶出痕迹，也不会顶伤尚未完全冷却的成型件。模具的整体安装边界尺寸适配常规注塑机的哥林柱间距，定位圈、浇口套尺寸符合通用注塑机的标准接口规格，无需额外改装即可快速上机安装调试。针对成型过程中20N成型压力的载荷分布，设计阶段对模腔壁厚、模板受力位置做了强度校核，通过有限元分析验证了受力分布状态，避免长期生产过程中出现模板变形、模腔偏移的问题，保障模具的长期使用寿命。模具的分型面设置在积木块的底面边缘位置，分型面贴合紧密，能够有效减少飞边毛刺的产生，降低后续人工修边的工作量，提升量产环节的成品率。排气槽开设在模腔末端的熔体最后填充位置，深度控制在ABS塑料的溢边值以内，既能够顺畅排出型腔内的空气，避免成品出现缺胶、气泡、烧焦等成型缺陷，也不会产生明显的飞边。
