标准两板型塑料注射成型模具结构

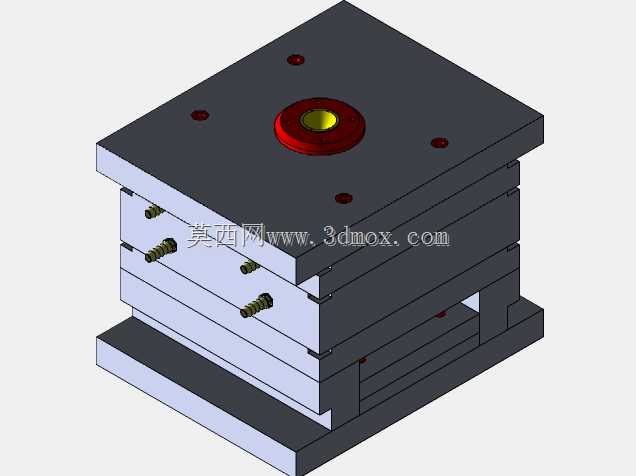

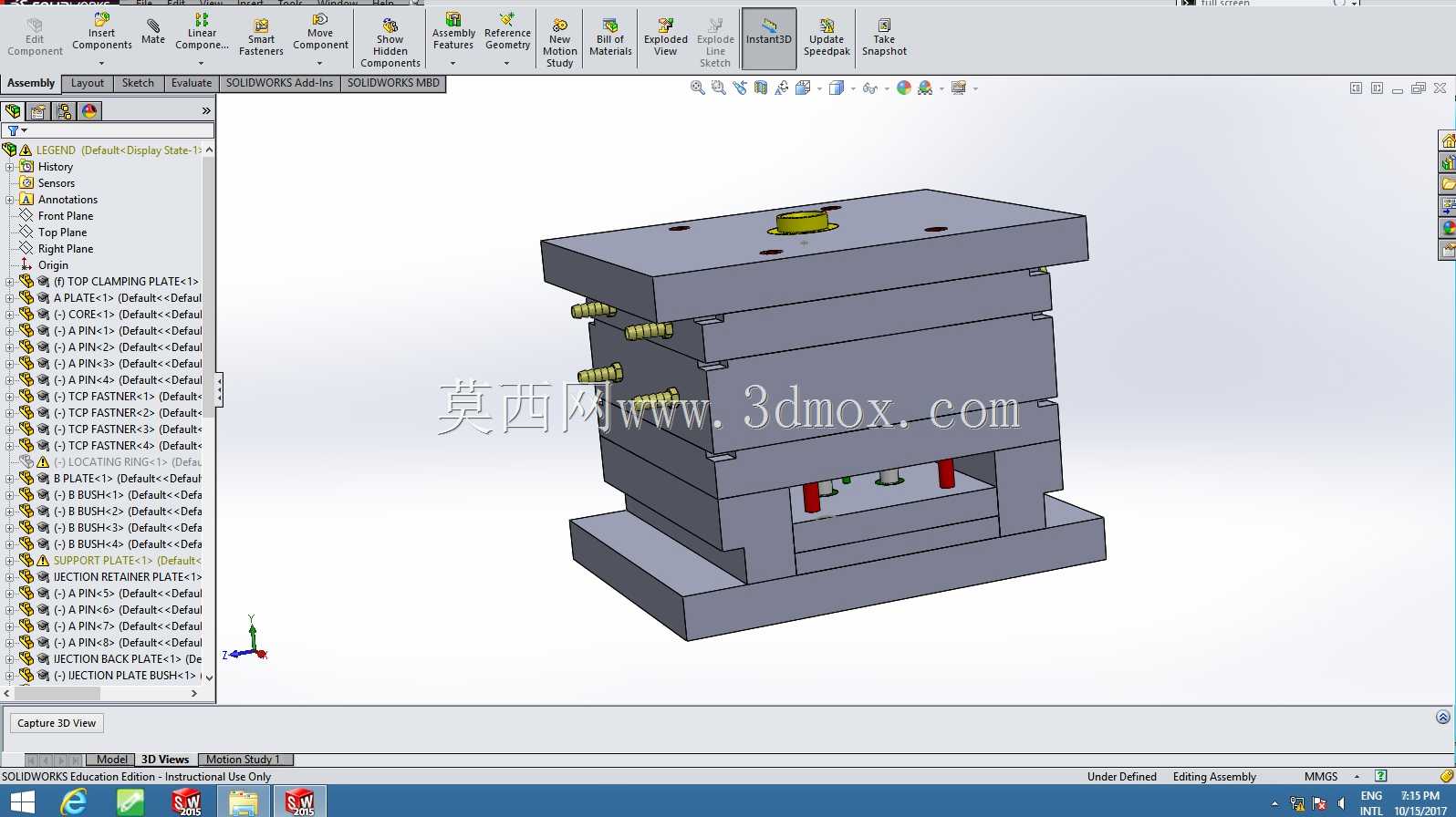

这套模具是面向通用卧式注塑机开发的标准两板注射成型工装，主要适配日常消费类小型塑料件的批量注塑生产场景，可直接安装在锁模力100-160吨规格的常规注塑设备上，完成从熔融塑料充模到冷却顶出的全流程成型作业，广泛覆盖小家电外壳、日用塑料配件、小型工业塑料结构件的生产需求。从结构设计来看，整套模具采用层叠式模架布局，从上至下依次设置了定位环、浇口套、定模板、动模板、支承板、顶出固定板、顶出底板、动模座板的标准模架层级，各层板件通过导柱导套实现精准合模导向，合模过程中可保证型腔与型芯的同轴度误差控制在0.02mm以内，避免成型件出现飞边、错模等质量缺陷。浇注系统采用主流道直接进胶的简化设计，熔融塑料从注塑机喷嘴注入浇口套后，可直接填充进入型腔，流道长度短、压力损失小，适合流动性较好的通用塑料如PP、ABS的成型作业，同时减少了流道凝料的产生，降低原料损耗。冷却系统采用环绕型腔的直通式水路布局，在定模与动模的模板内分别设置了多组平行冷却水道，通过循环冷却水带走成型过程中塑料释放的热量，保证型腔内各区域温度均匀，将成型周期控制在合理区间，避免塑件因冷却不均出现翘曲、缩痕等问题。顶出机构采用圆顶针均匀排布的设计，顶针位置避开塑件的外观面与配合结构，顶出过程中顶出力均匀分布在塑件的加强筋、边缘等受力位置，可平稳将冷却固化后的塑件从动模型芯上顶出，避免顶出过程中塑件出现变形、顶白等缺陷。整套模具的安装边界完全符合标准注塑机的装模尺寸规范，顶部定位环可直接嵌入注塑机定模固定板的定位孔内，保证浇口套与注塑机喷嘴的同轴度，动定模座板上的压板槽可适配常规注塑机的模具压块，安装调试过程便捷，无需额外制作转接工装。模具的导向部件、紧固部件均采用标准件设计，日常生产过程中易损件更换便捷，可有效降低生产维护成本，适配中小批量塑料制品的连续化生产需求，结构设计兼顾了成型稳定性、加工便利性与维护便捷性，是典型的通用型塑料注射成型工装结构。
