塑料件成型用两板注塑模具结构展示

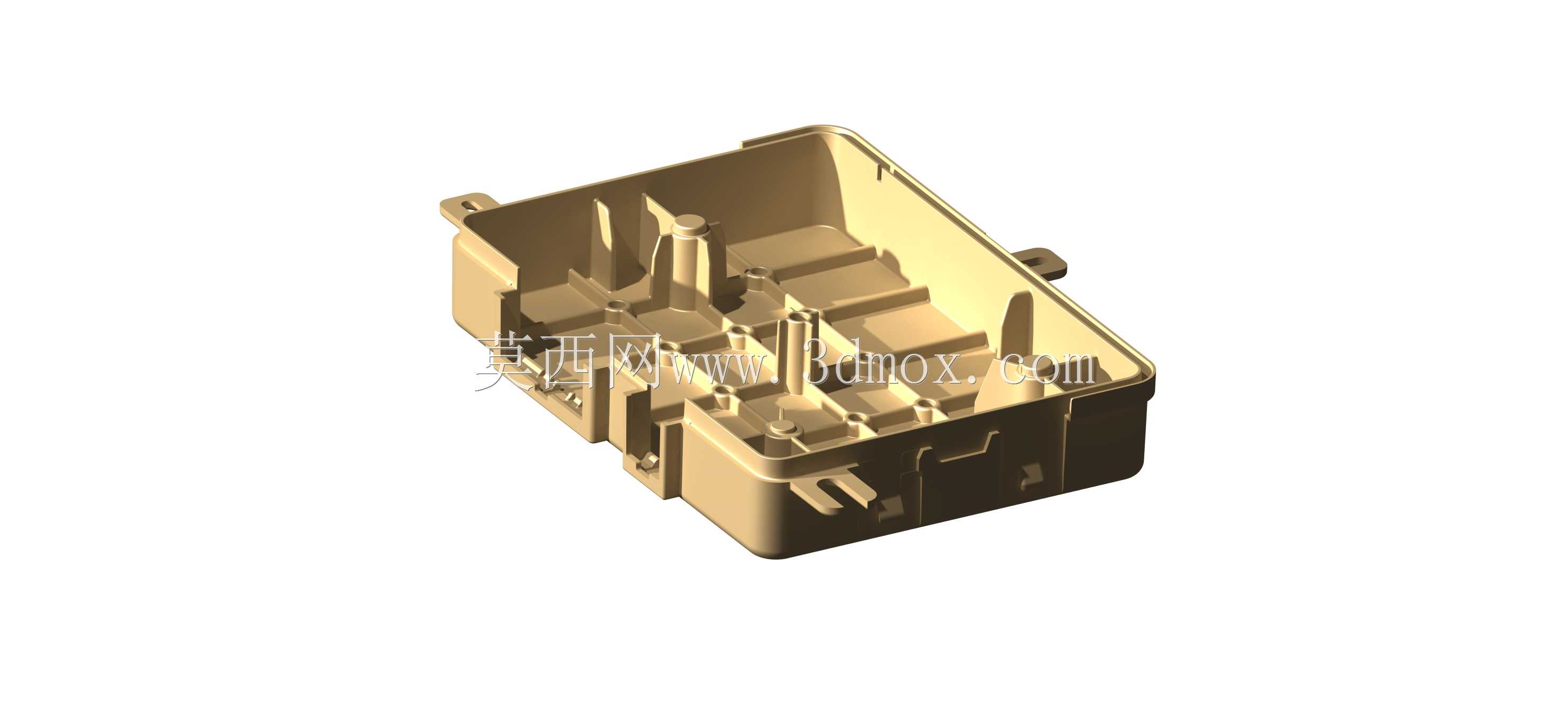

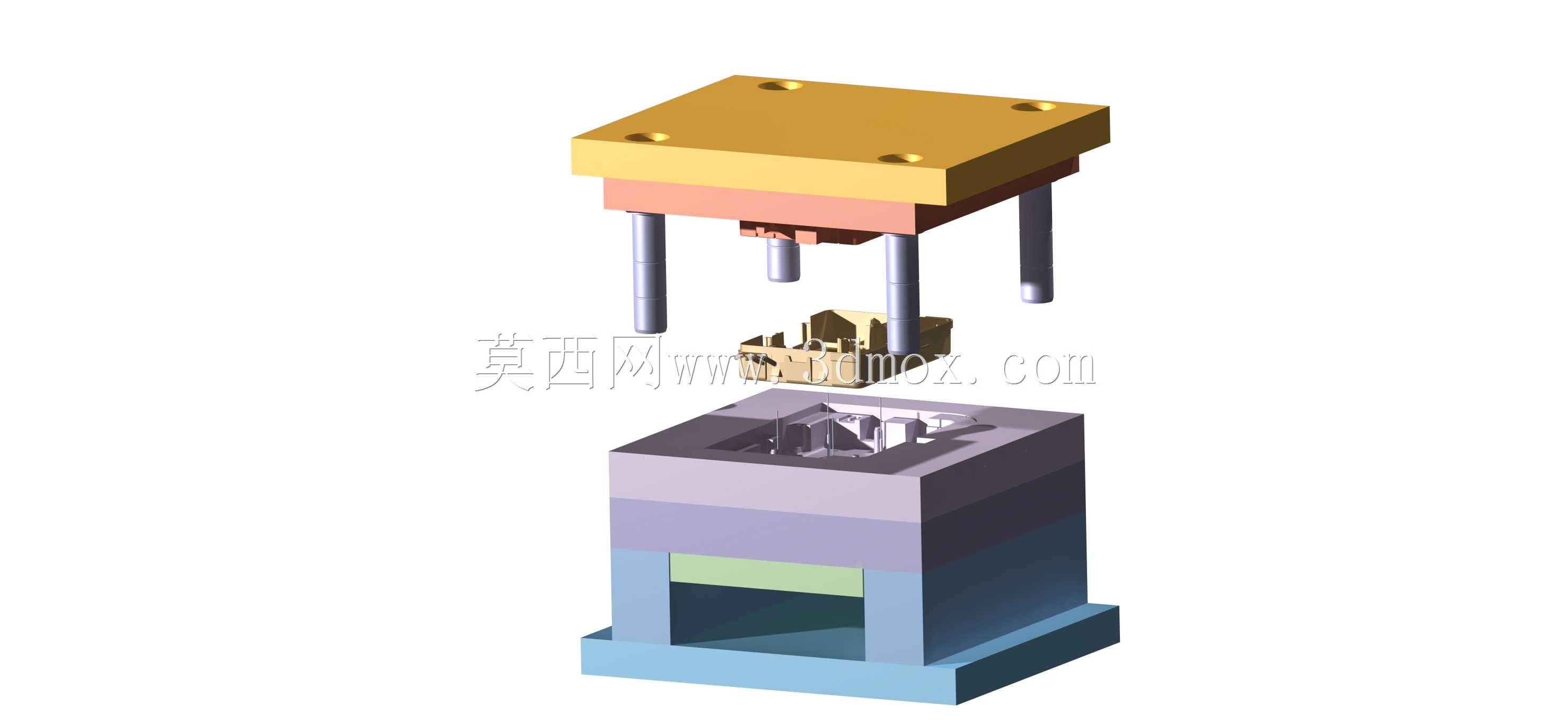

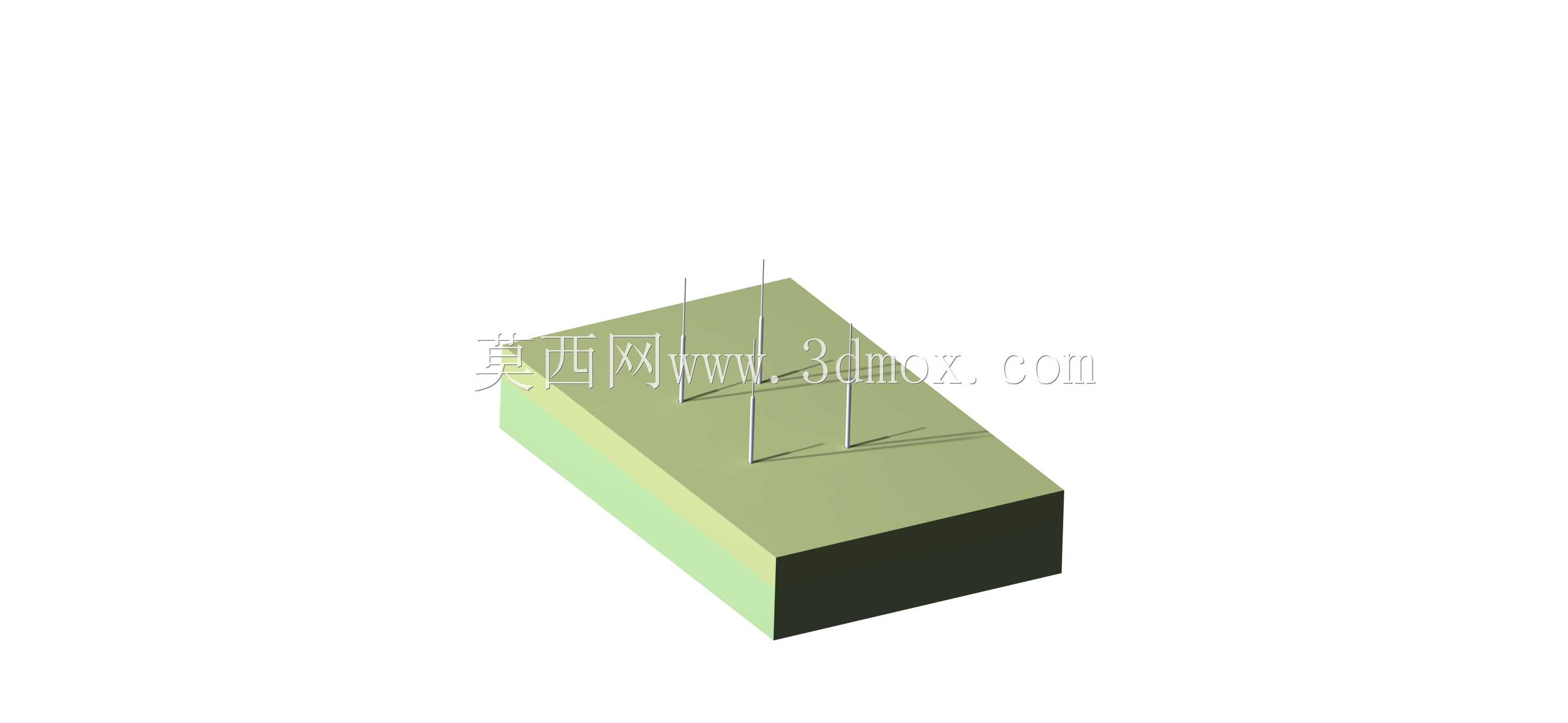

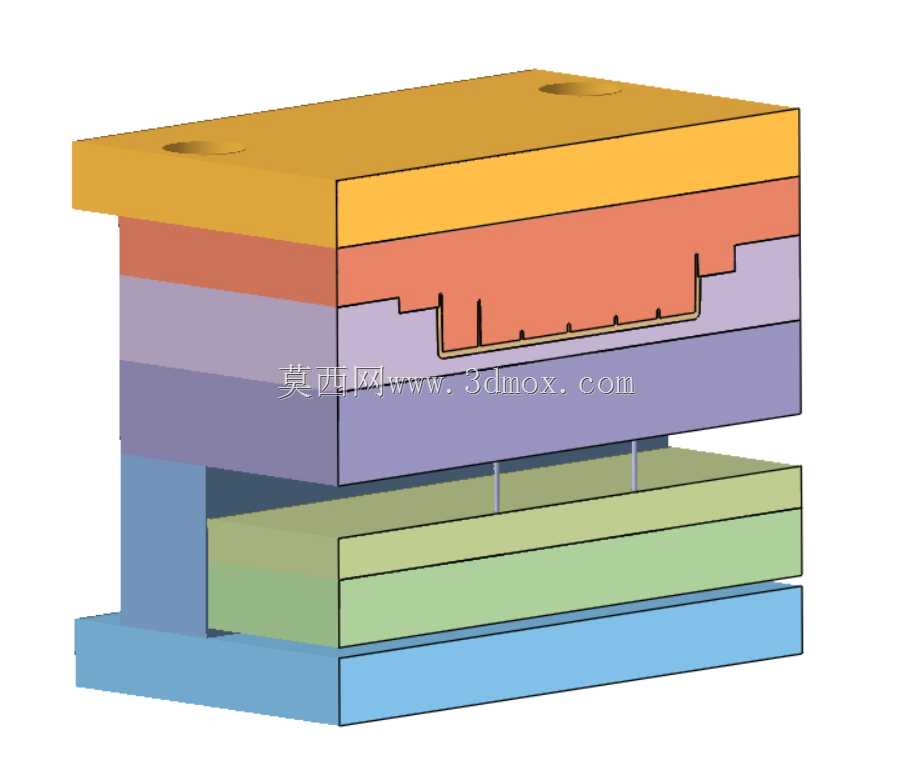

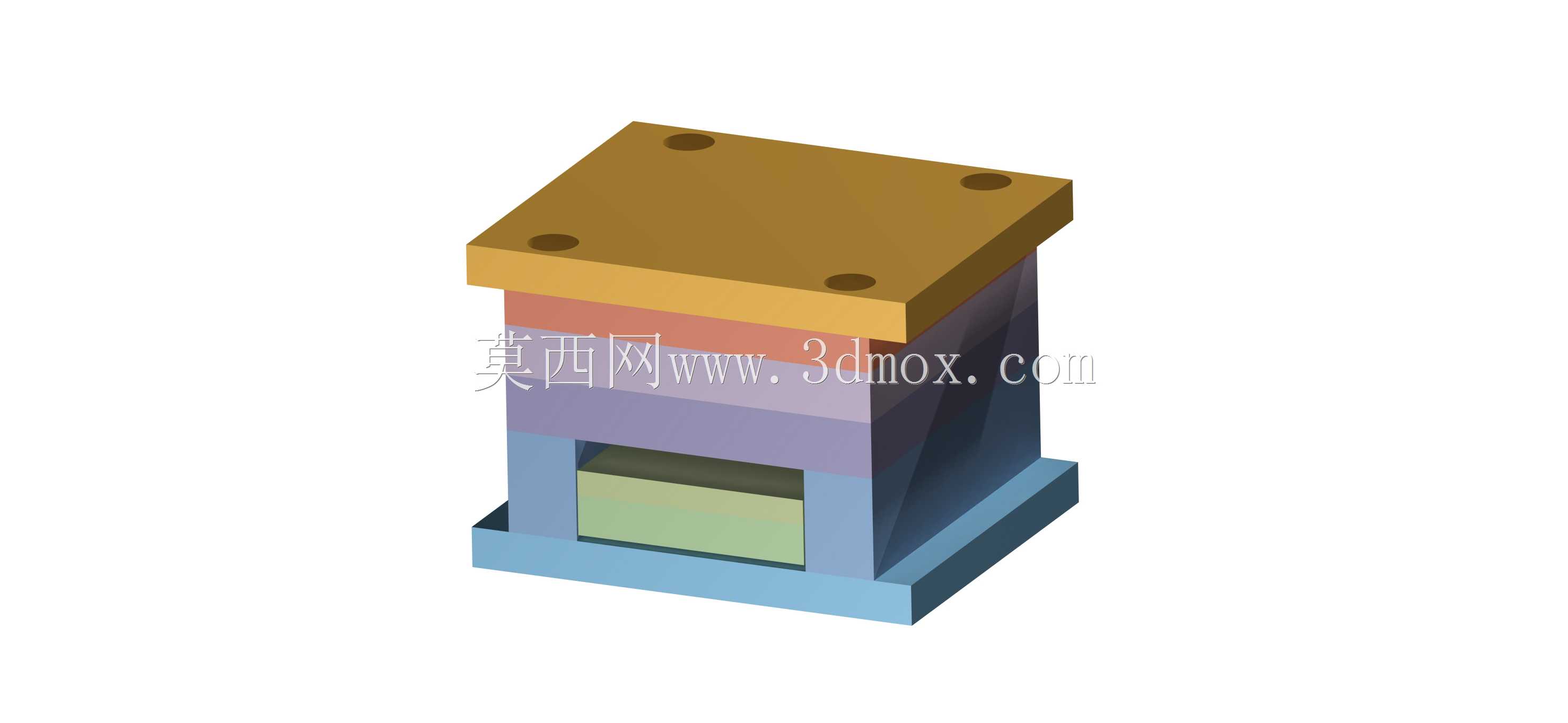

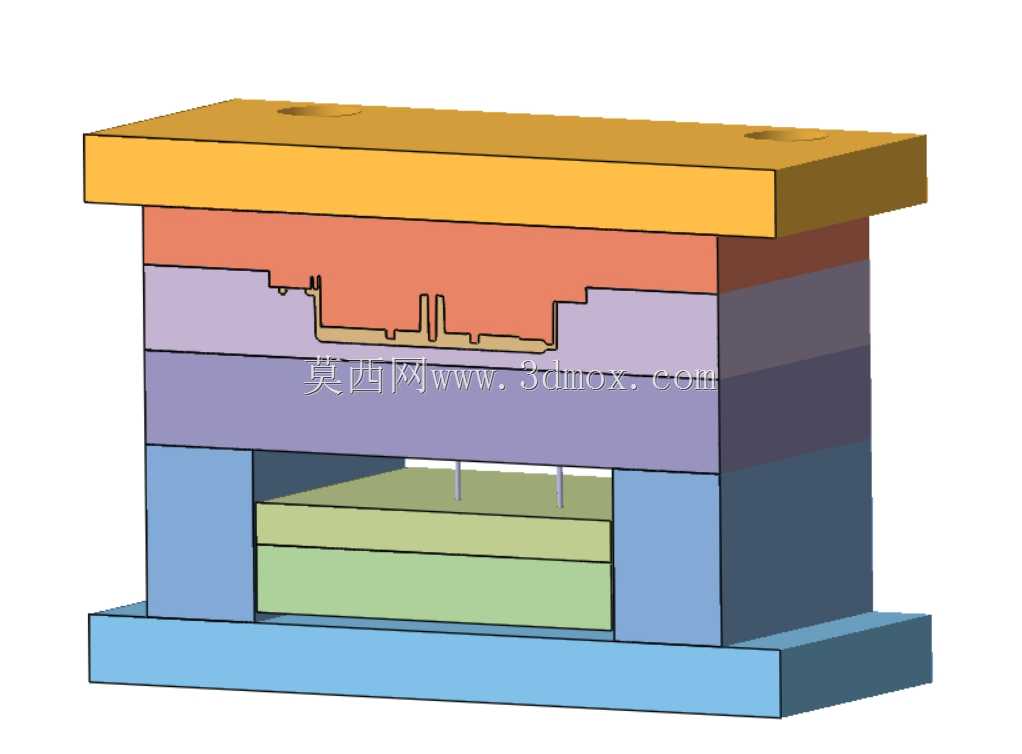

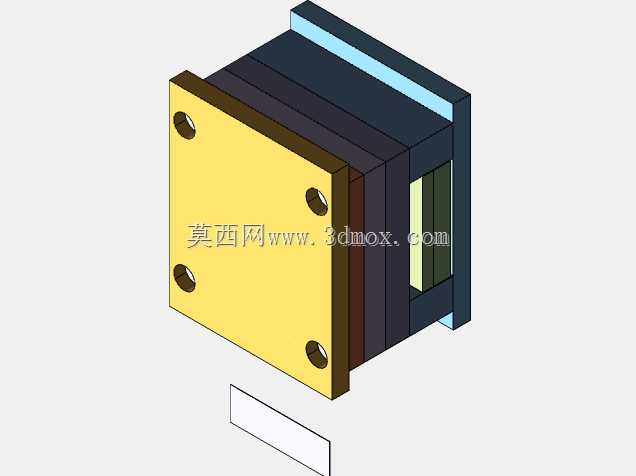

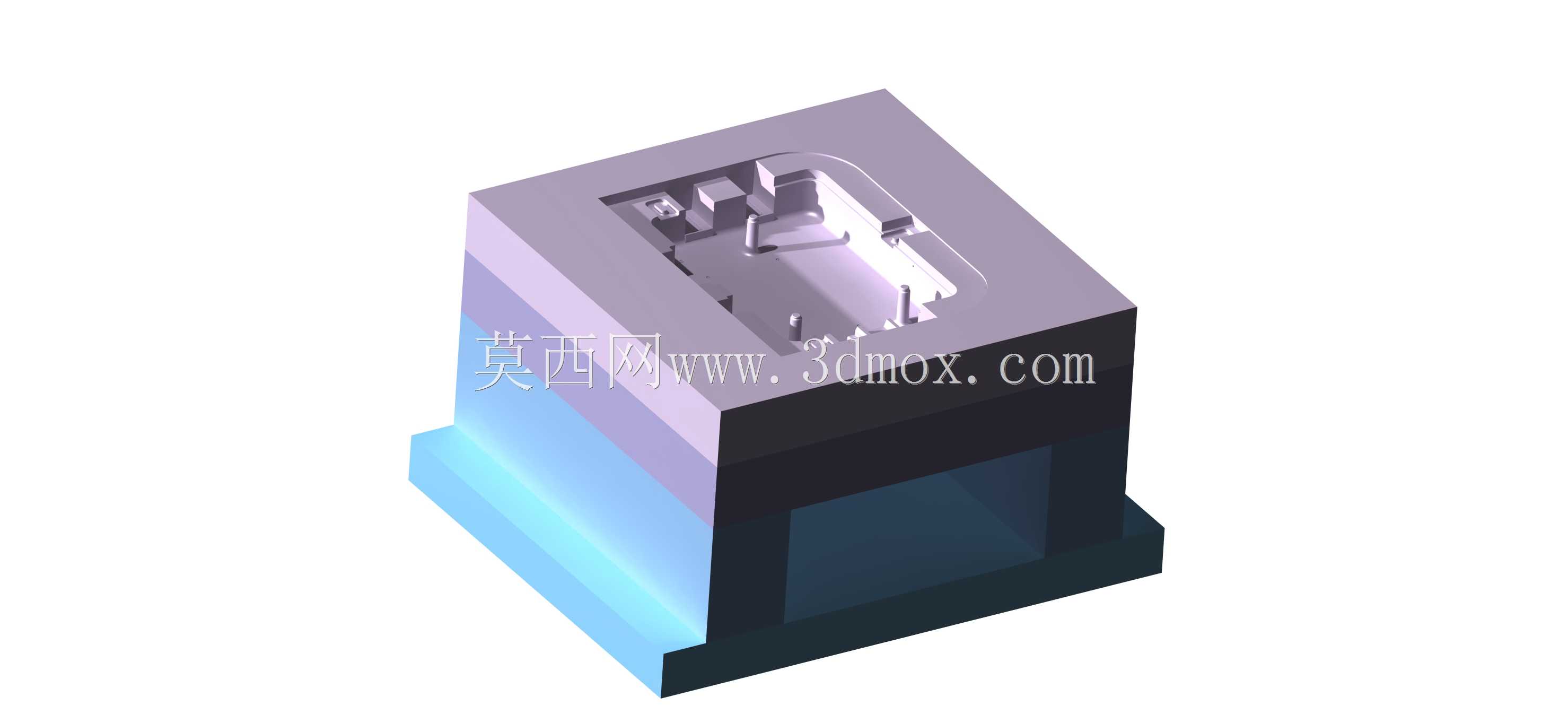

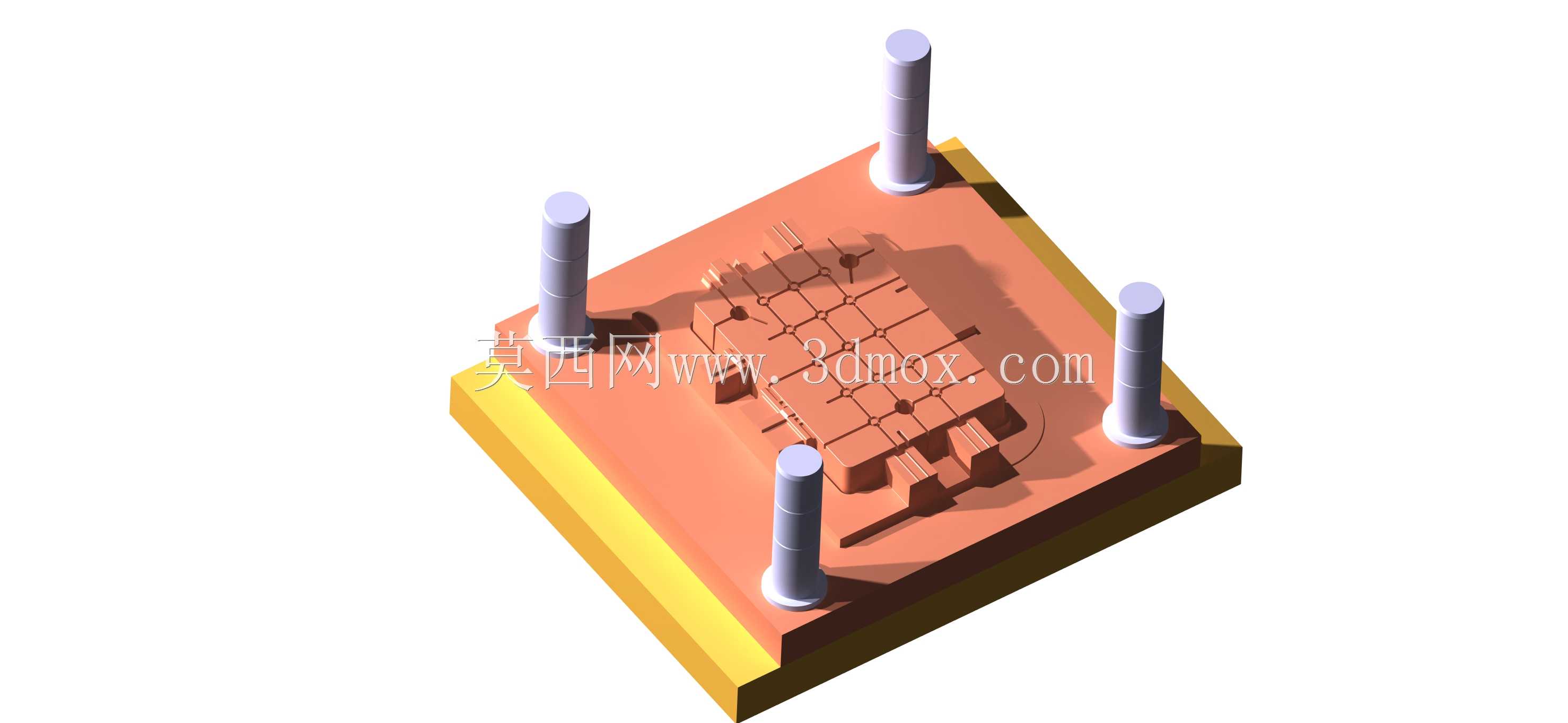

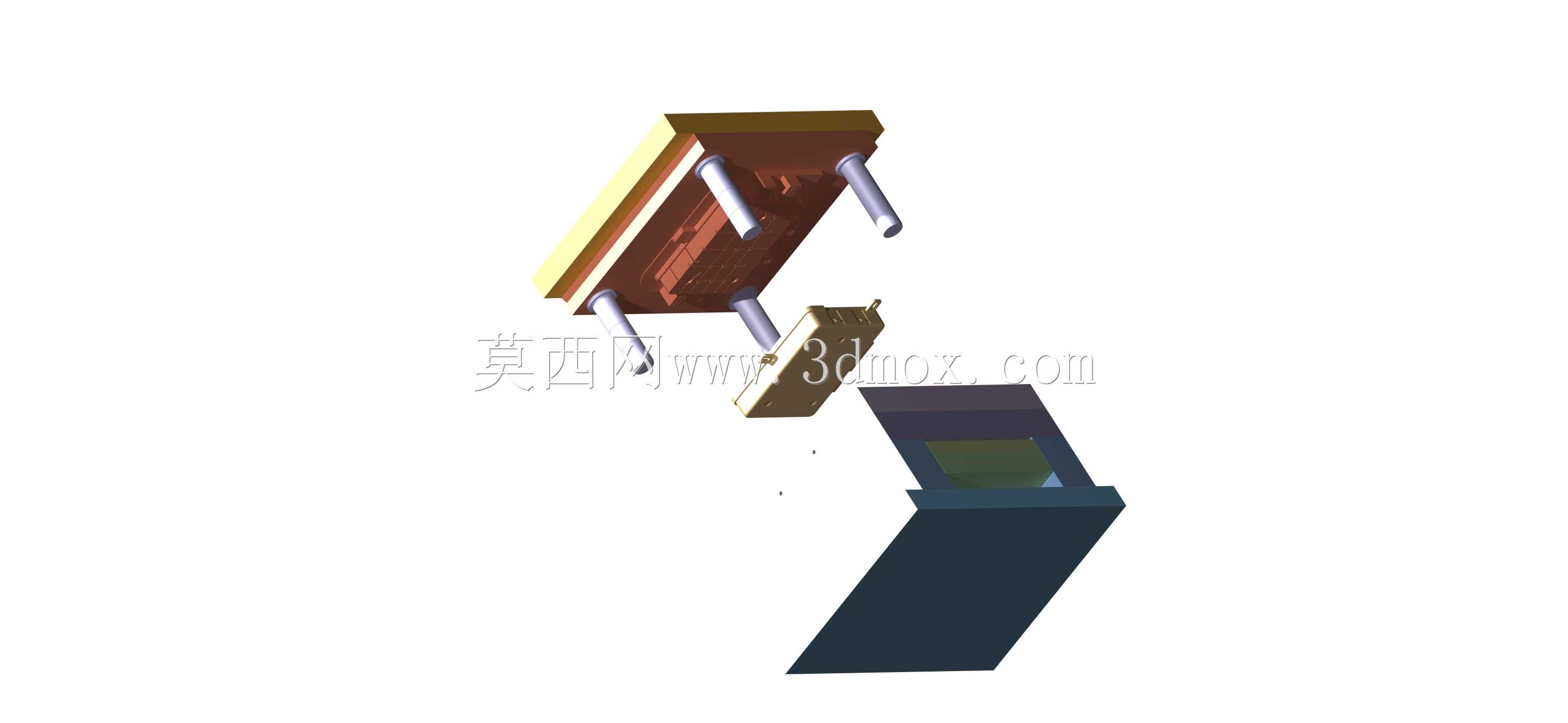

这套注塑模具结构主要应用于中小尺寸热塑性塑料零件的批量注射成型场景，常见于消费电子外壳、日用塑料配件、小型工业塑料构件的生产环节，适配常规卧式注塑机的安装使用需求，能够完成熔融塑料的注射填充、保压定型、开模取件的完整成型循环。从功能结构来看，这套模具当前呈现的是开模状态下的分层结构，上部为定模侧安装结构，通过顶部的固定板可直接固定在注塑机的定模安装板上，四根对称布置的导柱为动定模合模提供精准的导向定位，避免合模过程中型腔型芯出现错位偏移，保证成型零件的尺寸精度。定模侧设置有注射对接结构，可与注塑机的喷嘴对接，将熔融状态的塑料注入型腔内部；下部动模侧集成了型腔主体与模脚支撑结构，模脚之间预留的空间可用于后续加装顶出机构，在开模完成后将冷却定型的塑料件从型芯上顶出脱落，实现自动化取件作业。从设计思路来看，这套结构优先完成了成型核心的型腔与型芯、模架支撑、导向定位的基础功能搭建，清晰展现了两板模最核心的结构组成逻辑，将模具的定模固定段、成型腔段、动模支撑段做了明确的分层拆分，能够直观展示注塑模具开模后各部件的相对位置关系，适合用于模具结构认知、基础注塑原理演示的场景。在安装边界上，这套模架采用方形周向布局，导柱分布在模架四角，整体外形为规整的立方体结构，安装时可直接通过顶部固定板、底部动模座板的螺栓孔完成与注塑机模板的锁紧固定，不需要额外加装异形转接结构，适配常规规格注塑机的拉杆间距要求，安装调试过程便捷。需要注意的是，当前这套结构仅完成了注射成型与开合模导向的核心部分搭建，暂未集成冷却水路、流道凝料脱出、浇口结构、侧抽芯等附加功能模块，若要投入实际量产使用，还需要根据具体成型塑料件的结构、材料特性，补充对应的冷却温控系统、浇注系统凝料脱出结构、顶出复位结构，针对带有侧凹侧孔的零件还需要加装对应的侧抽芯滑块机构，才能满足连续批量生产的使用需求。这套结构清晰拆分了模具的上下合模层次，能够帮助初学者快速理解注塑模具的基本组成逻辑，明确动定模各自承担的功能作用，掌握两板模开模后零件的留模位置规律，为后续复杂模具结构的设计学习打下基础。
