立式双辊甘蔗压榨取汁设备结构设计

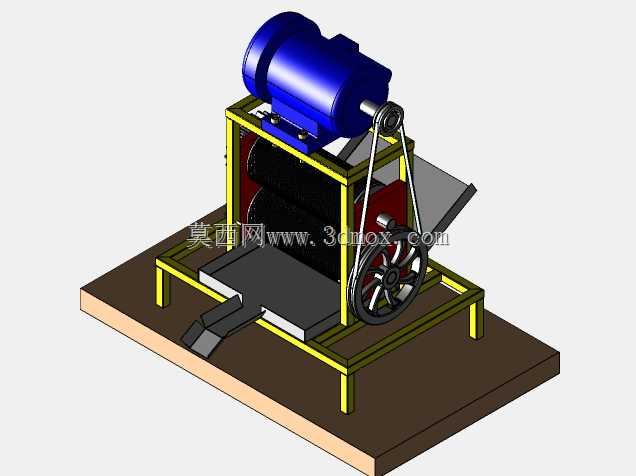

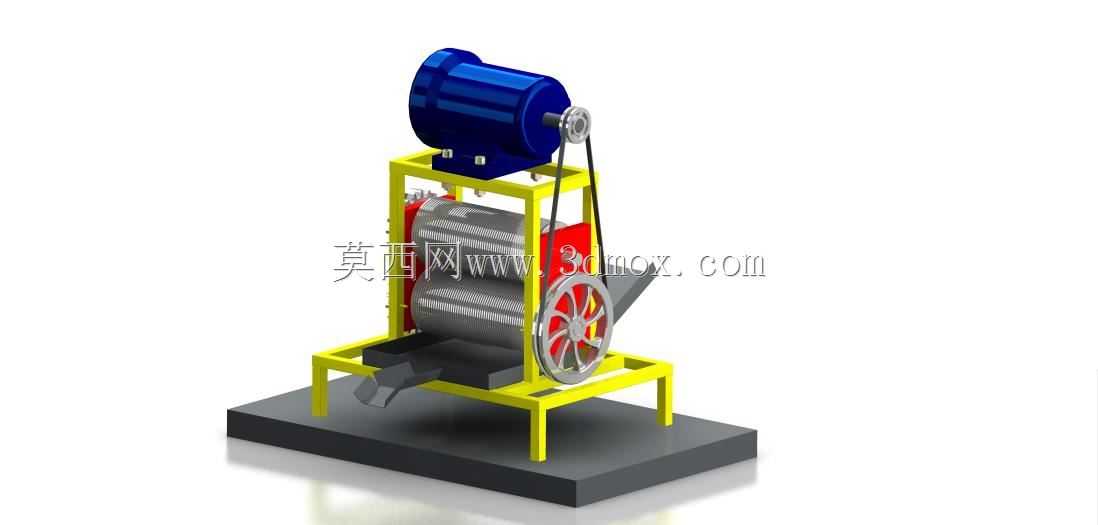

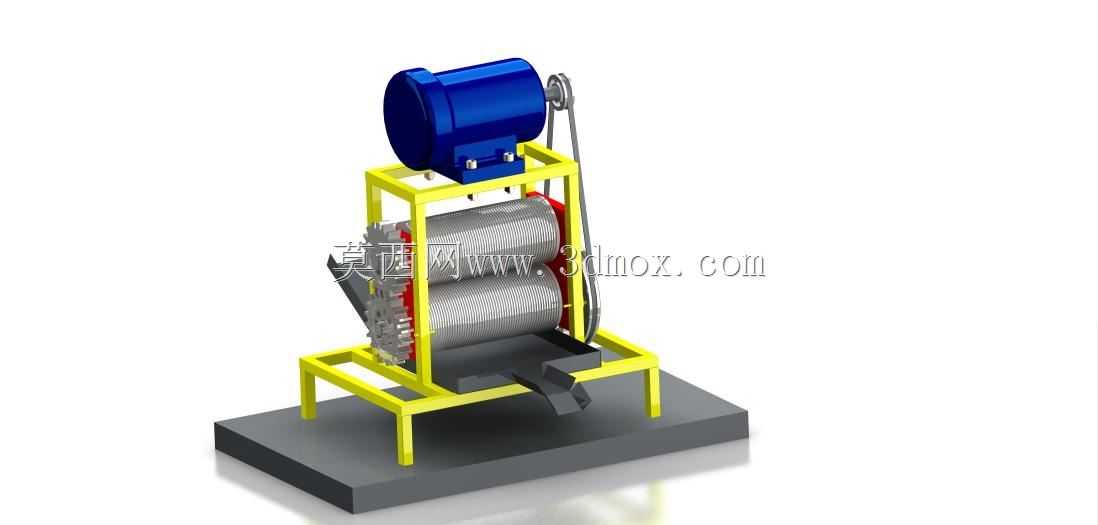

该设备面向鲜食甘蔗零售、小型蔗汁加工坊、农贸集散点的现榨取汁场景设计，核心用途是通过连续辊压作用将送入的甘蔗茎秆中的汁液充分挤压析出，同时实现蔗汁与蔗渣的初步分离，适配中小型经营场景的日常加工需求，无需复杂配套产线即可独立完成压榨作业。设备采用立式双压辊对压的核心功能结构，两根平行排布的压辊表面做防滑齿纹处理，能够在啮合转动时牢牢咬合送入的甘蔗茎秆，通过可控的辊间挤压力度破坏甘蔗纤维结构，让蔗汁顺着辊面导流结构汇入下方的集汁出料槽，挤压后的蔗渣则顺着辊组另一侧的出渣口排出，作业过程连续顺畅，无需人工反复推送原料。传动端采用带传动结构连接动力单元与压辊轴，能够在提供稳定扭矩输出的同时，起到过载缓冲的作用，避免硬质杂物卡入辊缝时损坏核心传动部件；动力单元布置在设备机架顶部，既可以充分利用立式结构的上部空间，也能避免压榨过程中溅出的蔗汁接触动力部件，提升设备运行的可靠性。整体机架采用方管型材焊接成型的框架式结构，底部设置厚重的安装底座，能够有效抵消压辊作业时产生的径向挤压力，降低设备运行过程中的振动幅度，无需额外做地脚螺栓固定即可平稳放置在平整的硬质地面上；机架外围预留了防护安装位，可根据使用需求加装安全防护挡板，避免作业过程中人员肢体误接触转动的辊组与传动部件。设计过程中优先考虑了小型经营场景的使用需求，整体结构紧凑无冗余部件，压辊与物料接触的部位采用易清洁的光滑表面设计，日常使用后可快速冲洗残留的蔗渣与蔗汁，避免残渣堆积滋生细菌；辊间间隙预留了微调结构，可根据不同品种、不同粗细的甘蔗茎秆调整挤压力度，在保证出汁率的同时避免过度挤压将蔗渣碎屑压入蔗汁中影响成品口感；设备的出料槽做了倾斜导流设计，榨出的蔗汁可顺着槽体自然流出至外接容器，无需额外加装导流泵即可完成取汁收集，整体操作门槛低，普通经营人员经过简单说明即可独立完成操作与日常维护。
