鲶鱼杠杆式拖运小车结构设计

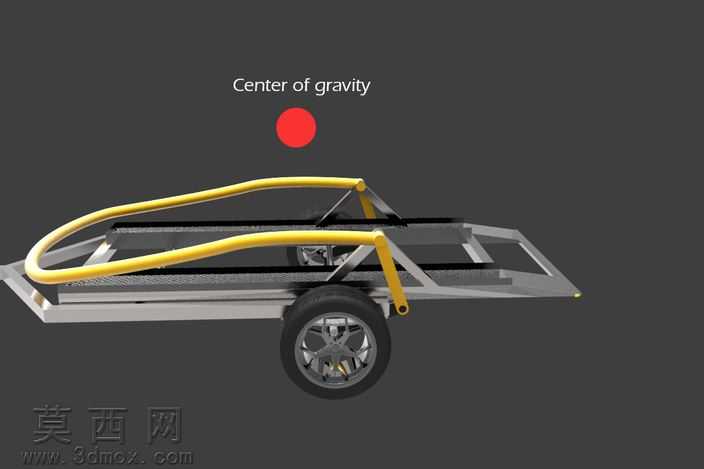

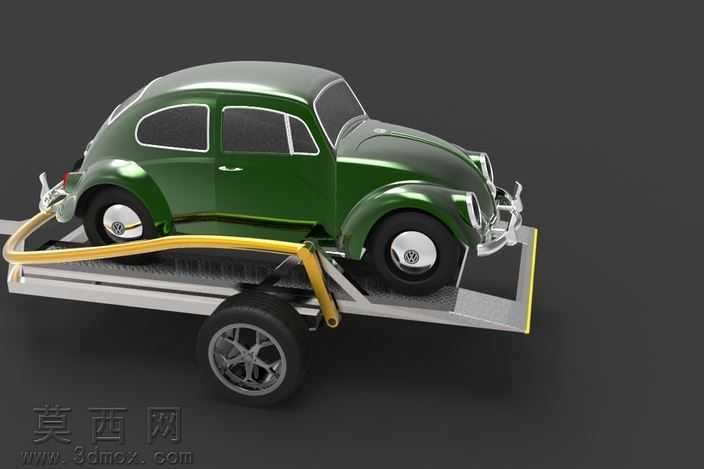

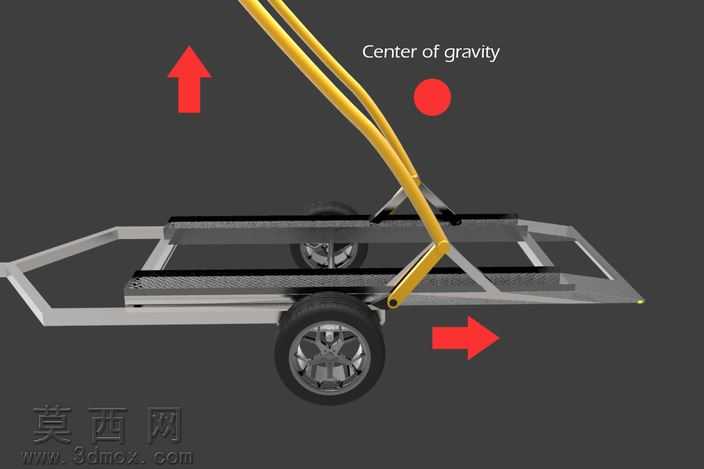

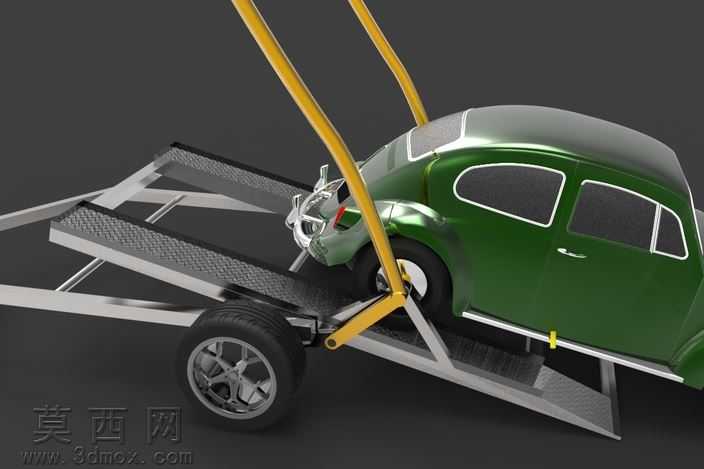

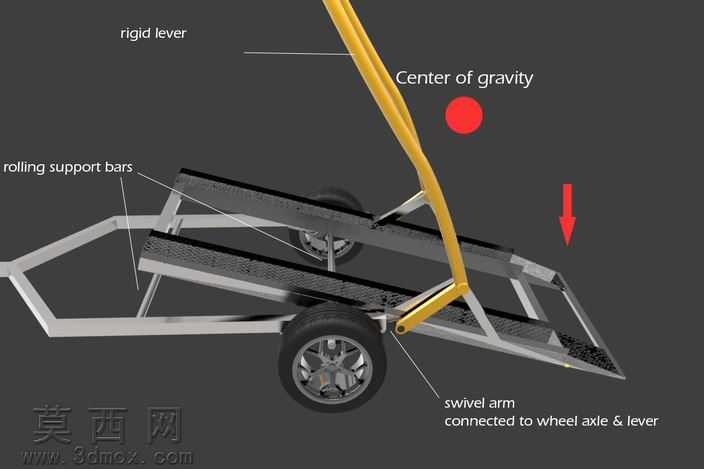

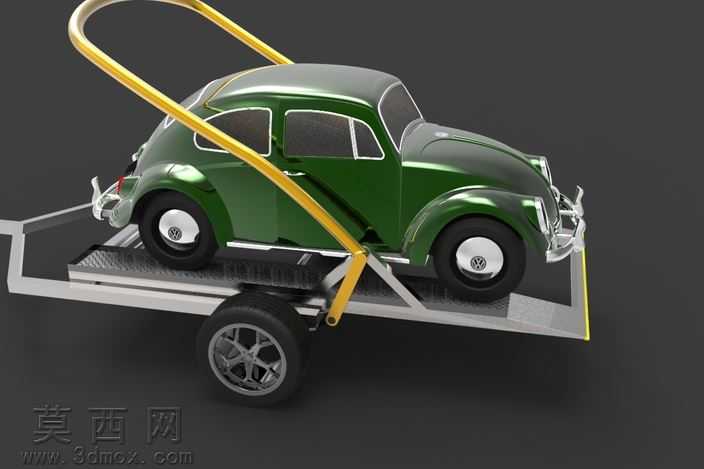

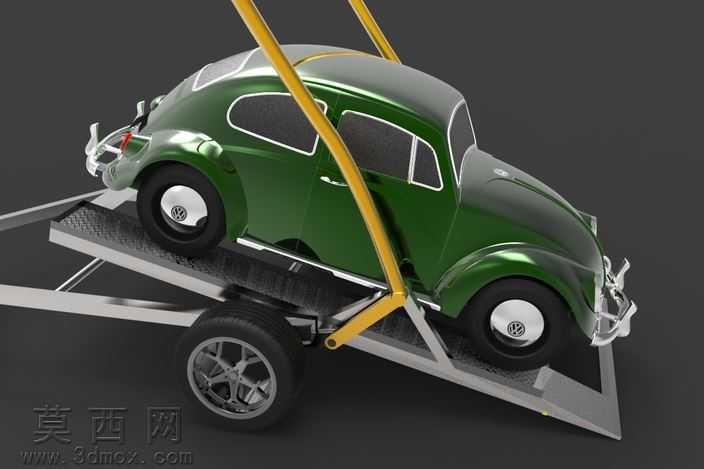

本作品为纯机械结构的杠杆式拖运装置，整体采用三维建模软件完成全参数化设计，无需依赖外部电源即可实现单人操作的重物拖运功能。建模阶段首先完成拖车底盘框架的结构搭建，采用铝合金型材作为主体承载结构，通过标准件库调用完成螺栓、销轴等连接部件的装配，保证各运动副的转动自由度符合设计预期。核心杠杆结构参考鲶鱼的形态特征进行曲线建模，黄色杠杆臂采用扫掠命令生成流畅的弧形轮廓，既满足力学传动的力臂长度要求，又通过仿生造型提升整体设计辨识度，杠杆与底盘的连接位置经过反复的运动仿真验证，确保重物放置后重心越过支撑转轴时可自动触发倾斜动作，实现省力拖运的效果。渲染阶段为不同部件赋予对应材质：承载的复古甲壳虫汽车模型采用高光亮面汽车漆材质，还原金属漆面的反光质感与细腻颗粒感；拖车轮胎采用黑色橡胶材质，添加胎面花纹细节与轻微磨损纹理提升真实感；金属底盘部分做拉丝不锈钢材质处理，边缘的防滑条采用黄色工程塑料材质，通过环境光遮蔽与全局光照渲染，呈现出金属部件的明暗层次与不同材质的质感差异。设计思路上完全采用纯机械传动逻辑，省略复杂的电控与液压结构，仅依靠杠杆原理与重心变化实现拖运动作，当拖运对象就位后，通过解锁限位栏即可触发杠杆动作，借助重物自身重力完成拖板倾斜，单人即可轻松操作，整体结构简单可靠，维护成本极低。细节处理上仅保留尾灯等少量集成部件，其余连接轴、限位结构均参考现有成熟拖车结构进行适配设计，保证模型可直接用于结构验证与方案展示，各部件的装配间隙经过干涉检查，不存在运动冲突问题，可完整演示从装载到拖行的全流程动作逻辑。
