羊角式拔钉敲击锤头结构设计

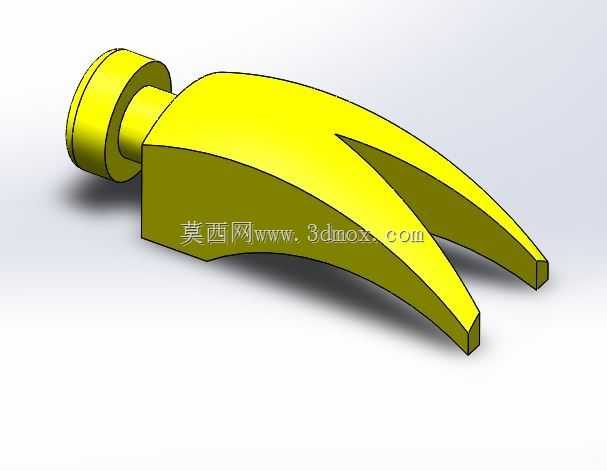

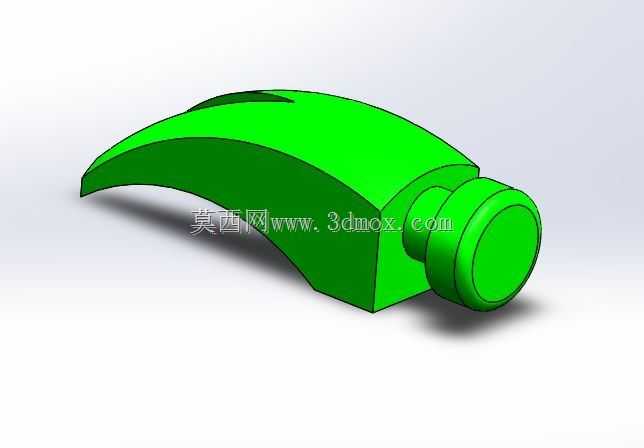

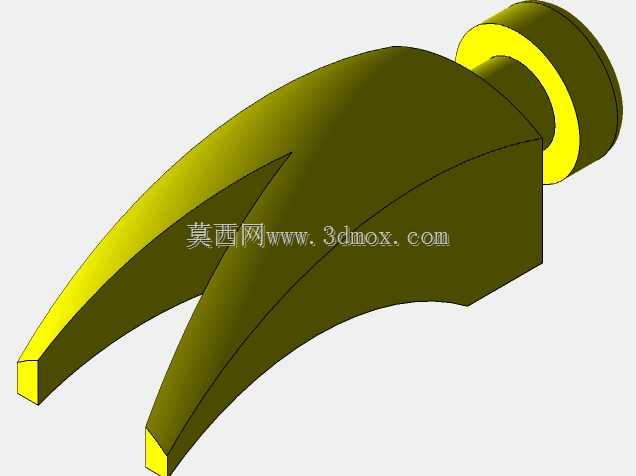

该构件是手动敲击类工具的核心工作部件，主要应用于建筑装修、木工作业、设备拆装、五金维修等日常作业场景，承担敲击施力、起拔铁钉的核心功能，是手工作业场景中普及率极高的通用工装配件。从功能特性来看，该部件采用一体式弧形弯柄设计，一端为带圆弧过渡的圆柱安装端，用于和锤柄做过盈压装配合，保证敲击作业时的连接可靠性，避免锤头脱落引发安全风险；另一端为楔形尖头结构，可嵌入铁钉帽与工件的缝隙，借助弧形柄身的杠杆力臂实现省力拔钉，无需额外搭配撬棍即可完成废旧铁钉的起拆作业，大幅提升现场作业效率。锤头的敲击端面做了R60的圆弧过渡处理，既避免尖锐棱边在敲击时刮伤工件表面，也能分散敲击时的应力集中，延长构件的整体使用寿命，减少长期敲击导致的端部崩裂风险。从设计思路来看，整体结构遵循人机工程与力学性能平衡的原则，总长190mm的主体结构中，80mm长度的楔形拔钉段做了15°的收尖处理，保证尖端可以顺利卡入狭小的钉帽缝隙；中间20mm见方的定位段用于安装时的轴向定位，保证锤头与锤柄安装后整体重心落在敲击端一侧，提升敲击时的手感，减少长时间作业的手腕疲劳。弧形弯身部分采用R100与R50的双圆弧过渡，既保证了拔钉时的杠杆力臂长度，也避免直角弯折带来的应力断裂风险，弯身部分25mm的厚度与60mm的整体宽度，保证了构件自身的结构强度，在承受大载荷敲击与撬拔力时不会出现形变。安装边界方面，尾部圆柱安装端直径30mm，长度40mm，适配常规直径28-30mm的木质或纤维锤柄，安装时可在端部加装金属楔子涨紧固定，无需额外的紧固件即可实现可靠连接。整体外形的所有棱边均做了圆角处理，避免加工与使用过程中划伤操作人员，各部分尺寸公差按照通用五金配件的IT12级精度设计，既满足批量加工的经济性，也保证了配件的通用互换性，可直接替换同规格的常规锤头部件，适配绝大多数民用与工业级手动锤具的装配需求。
