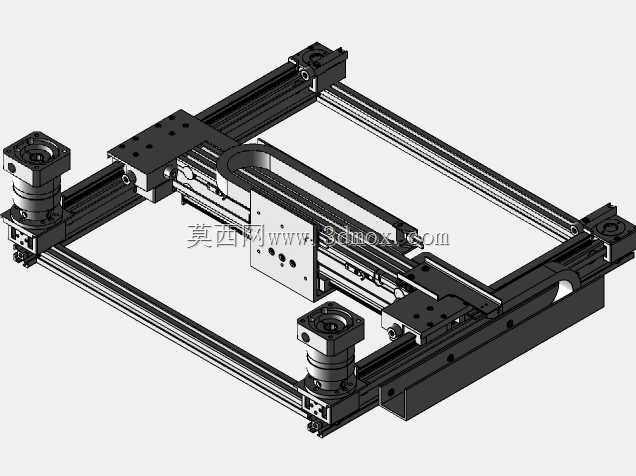

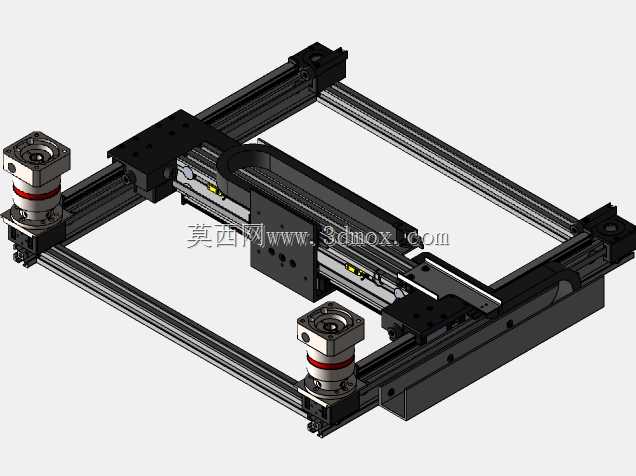

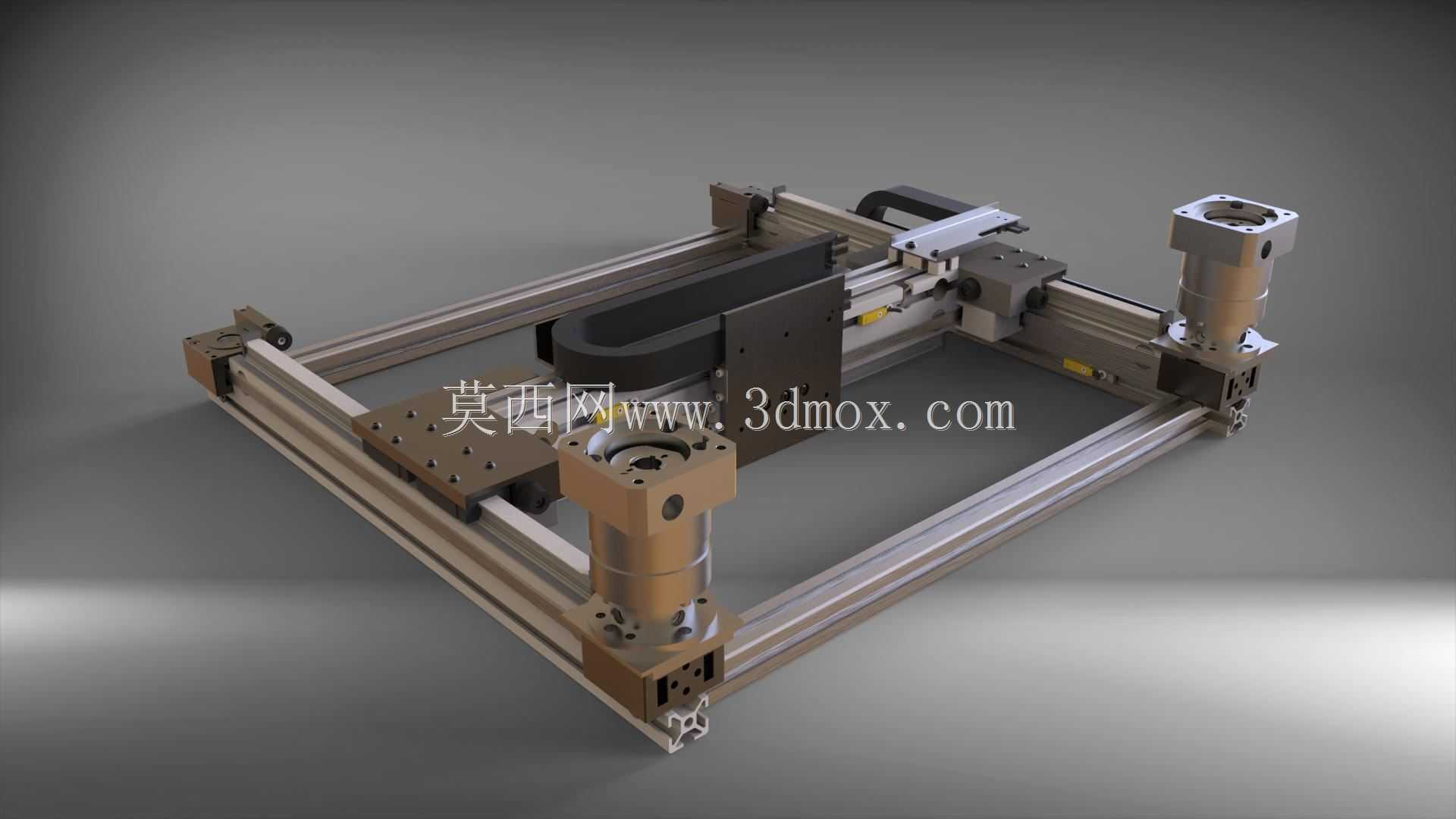

250行程H-Bot双轴龙门线性运动平台

该线性运动平台采用经典H-Bot龙门结构布局，主要面向小行程高精度平面点位运动、轨迹描画类工业场景，可适配桌面级精密点胶、小型工件视觉检测、轻载物料高速分拣、实验台精密位移调整、微型零部件装配等作业需求，能够在平面范围内完成X、Y两个轴向的联动运动，为末端执行器提供稳定的高精度运动载体。平台整体采用铝型材搭建外框基座，兼顾整体刚性与轻量化需求，型材槽道可直接用于整机安装固定，无需额外加工复杂安装底板，能够快速集成到各类桌面级自动化设备机架上，大幅缩短设备搭建周期。两个轴向的传动均采用同步带传动结构，配合线性导轨做运动导向，相比丝杆传动结构具备更高的运动速度与更低的运行噪音，同时同步带的张紧结构集成在型材端部的安装座上，可快速调整皮带张紧度，长期运行维护便捷。平台的两个驱动电机采用同侧立式安装布局，电机安装座直接集成在龙门框架的端部，通过联轴器与带轮轴直连，既缩减了整机的横向占用空间，也避免了电机随运动部件移动带来的负载惯量增加问题，有效提升运动响应速度。平台的有效工作行程为250mm×250mm，整体外框尺寸控制在紧凑范围内，安装边界规整，可直接固定在标准工业铝型材工作台面上，适配多数桌面设备的安装空间要求。运动滑台采用标准孔位布局的安装板，可直接搭载点胶阀、视觉相机、吸嘴、小型夹具等末端执行器，安装孔位兼容常规自动化配件的安装标准，无需额外制作转接板即可完成配件搭载。设计过程中充分考虑了运动部件的受力平衡，龙门横梁采用高刚性铝型材加工，配合双侧导轨导向，避免高速运动过程中出现横梁晃动、轨迹偏移问题，同步带的走带路径经过优化，减少了皮带弯折次数，有效延长传动部件的使用寿命。端部的轴承座采用集成式设计，将带轮支撑、轴承安装、型材连接功能整合为一体，减少了装配零件数量，降低了装配累积误差，同时预留了光电限位开关的安装位置，可直接加装原点、限位传感器，快速完成整机的电气调试。该结构相比传统十字滑台，运动部件重量更轻，动态响应性能更好，适合高速往复运动的作业场景，同时整体结构开放，线缆可通过拖链规整排布，避免运动过程中线缆拉扯磨损，拖链安装槽直接集成在横梁侧面，走线整齐美观，也方便后期维护更换线缆。
