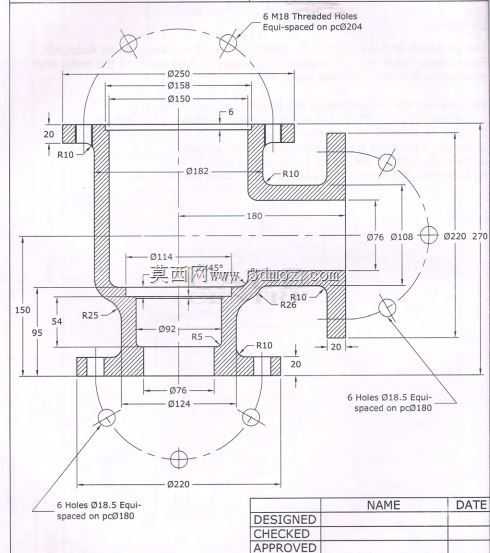

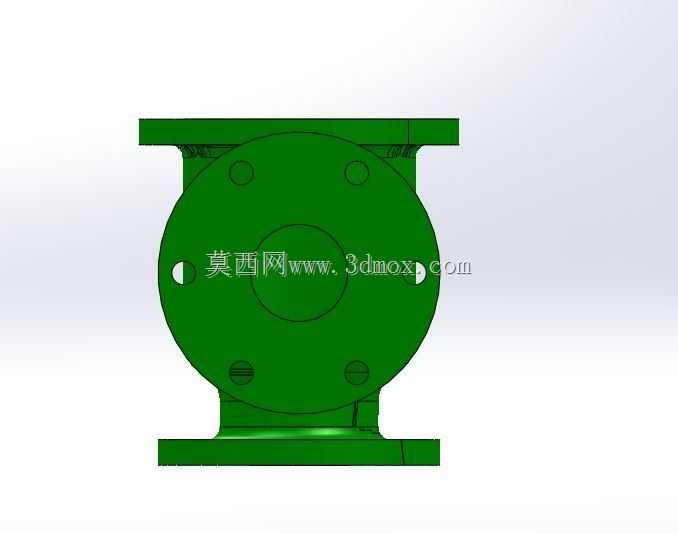

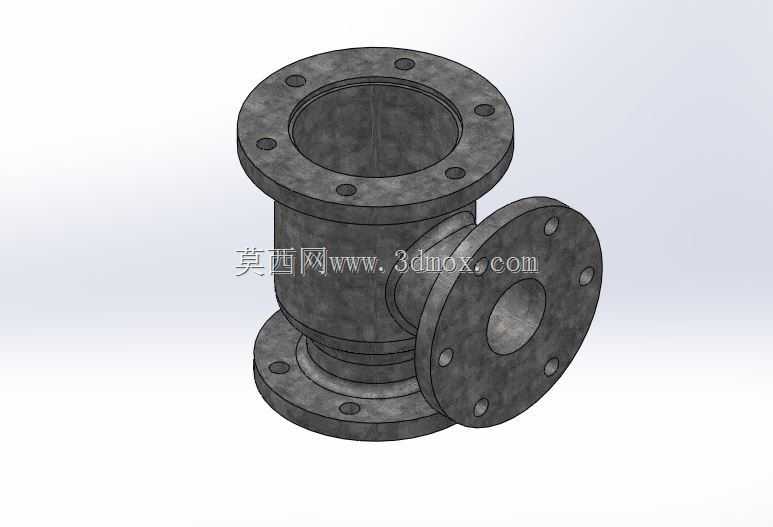

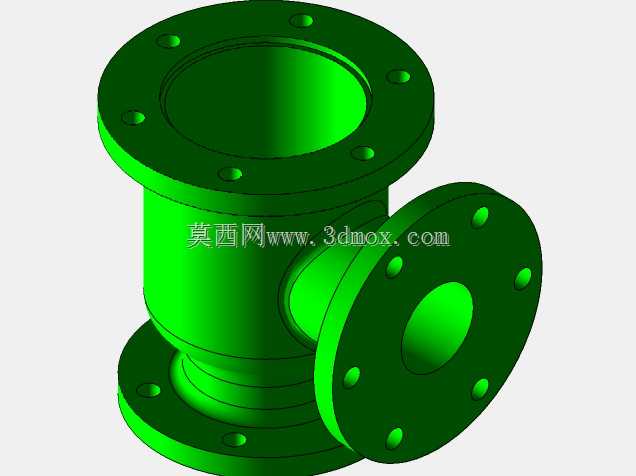

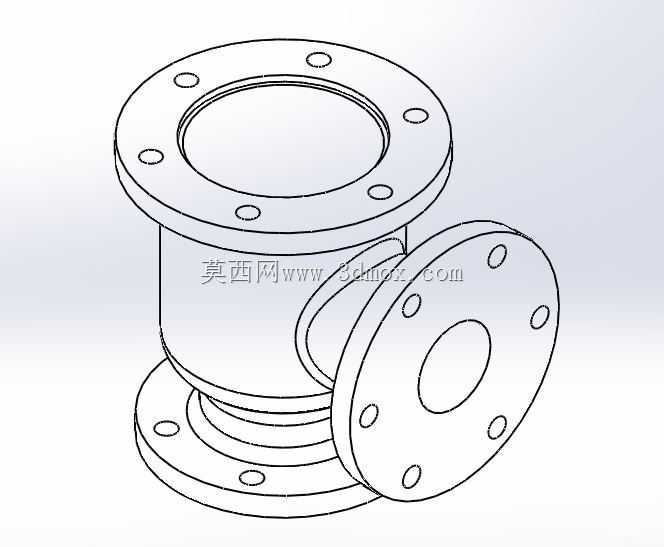

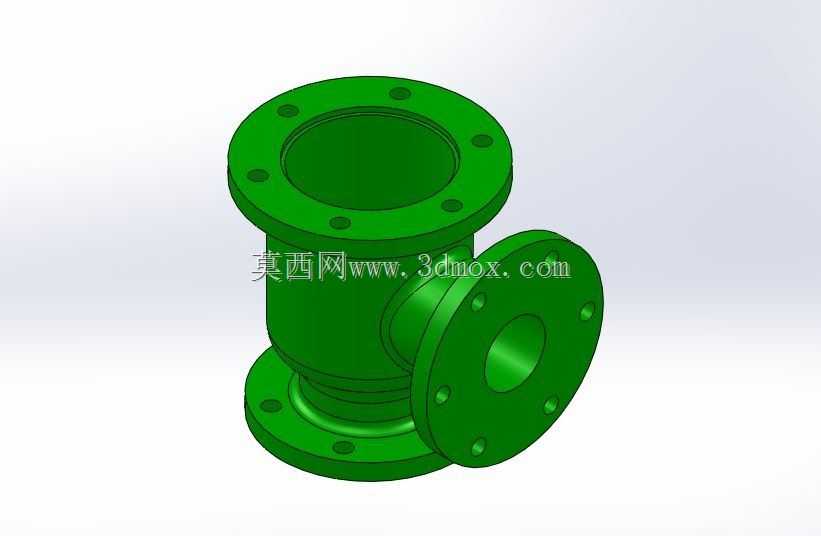

该结构属于管路系统中的承压连接壳体类部件,主要应用于化工流体输送、市政给排水、工业暖通循环等场景的管路转角或变径衔接位置,可实现不同通径管路的对接,同时为管路提供稳定的支撑与密封基础,在有压力输送要求的流体管路网络中,这类部件是保障管路连通密封性、结构稳定性的核心组成部分,能够承受管路内部流体的持续压力,同时适配不同方向的管路排布需求,减少管路连接的应力集中问题。从功能特性来看,该部件采用上下双法兰端的结构设计,上端法兰设置6组均匀分布的螺纹安装孔,沿圆周方向等距排布,可与上方对接的管路端盖或外接设备实现螺纹紧固连接,保障连接位置的同轴度与密封压紧力均匀分布;下端同样设置多组均匀分布的螺栓过孔,可与下方管路法兰通过螺栓穿接锁紧,适配常规法兰连接的安装标准。中部的壳体腔体采用渐变式通径设计,内部流道通过圆弧过渡处理,避免流体在腔体内形成流动死角,降低流体输送过程中的阻力损失,同时减少流体中杂质在腔体内壁的沉积,提升管路输送的流畅度。壳体外部的转角位置全部采用圆角过渡设计,既可以消除铸造或机加工过程中的应力集中点,提升部件整体的结构强度,避免承压状态下转角位置出现开裂风险,也能优化部件的受力分布,在管路受外力震动时,圆角结构可分散传导的应力,提升部件的抗疲劳性能。从安装边界来看,该部件上端法兰的最大外圆尺寸为250mm,下端法兰最大外圆尺寸为220mm,中部腔体的轴向总长度可满足常规管路转角安装的空间要求,上下端法兰的安装孔分别沿对应节圆均匀分布,安装时可根据管路排布角度灵活调整安装方位,无需额外加工适配结构;壳体侧壁的厚度经过承压计算优化,在满足额定压力下强度要求的同时,尽可能控制整体重量,降低管路系统的整体负载。设计过程中针对法兰连接的密封面做了平面度预留设计,安装时配合密封垫片可实现可靠的静密封,避免流体渗漏;内部流道的尺寸匹配上下游管路的通径要求,实现流体的平稳过渡,减少流道突变带来的压力波动,适配多种工业流体输送场景的使用需求。
