手动家用食材挤压加工设备结构设计

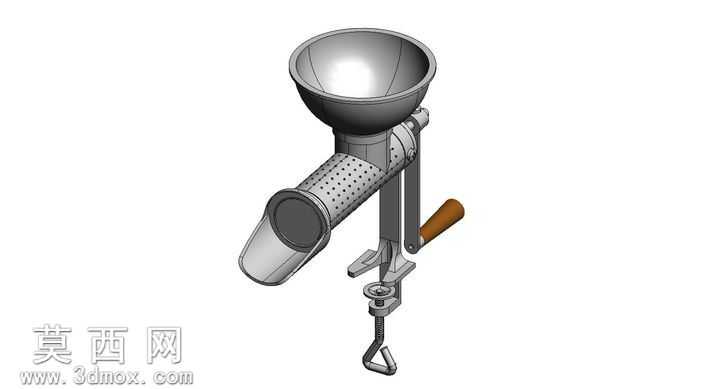

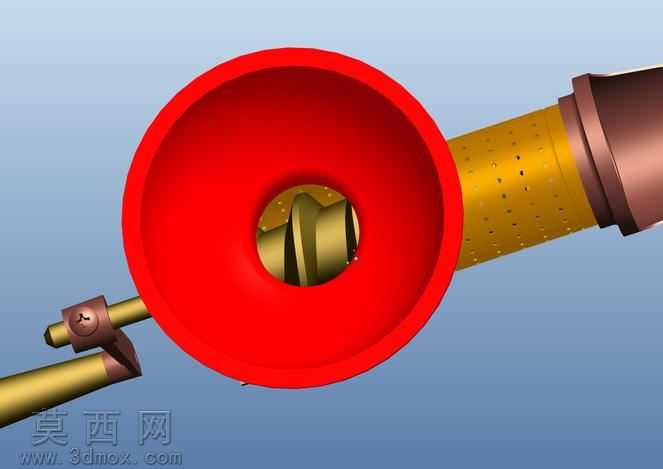

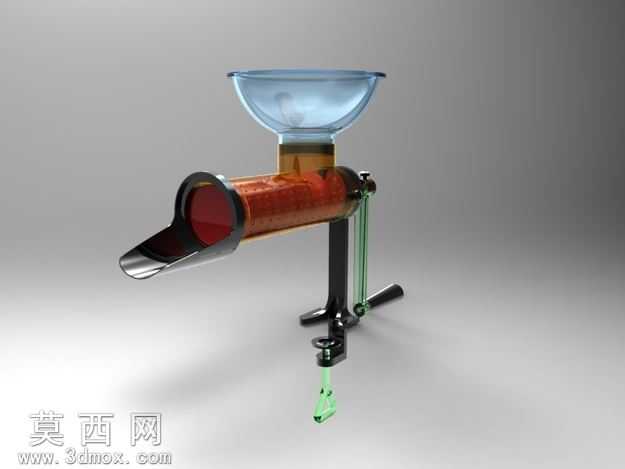

本作品为手动式食材挤压加工设备的三维设计方案，建模阶段采用Pro/Engineer Wildfire R5.0完成全参数化零件构建与整机装配，严格遵循手动厨具的人机工程尺寸规范，对各功能部件进行1:1等比例还原，确保装配约束完全符合实际机械运动逻辑。建模过程中首先拆分设备核心功能模块：顶部敞口式进料斗采用大弧度曲面建模，通过曲面扫掠、边界混合命令构建流畅的漏斗形态，保证食材进料过程无卡滞死角；中部挤压腔体为核心工作段，采用圆柱腔体搭配内置螺旋输送挤压结构，螺旋叶片的螺距、导程参数经过反复调试，匹配手动操作的施力节奏，避免手摇过程中出现阻力过大的问题；出料端设置倾斜导流嘴，通过曲面倒角处理出料边缘，保证加工后的食材能够顺畅导出不挂壁；支撑结构采用立式支架搭配桌面夹装固定组件，夹装部位设计了可调锁紧结构，可适配不同厚度的桌面安装场景，保证设备工作时的稳定性；手摇驱动臂采用杠杆式结构设计，握持部位做了圆弧过渡处理，匹配人手握持的曲面形态，降低长时间操作的疲劳感。材质与渲染阶段，针对不同部件的使用场景分配对应材质：进料斗采用高透明食品级塑料材质，调整折射、反射参数模拟通透的硬质塑料质感，可直观观察内部食材进料状态；挤压腔体外壳采用半透明红棕色食品级工程塑料，半透明参数设置兼顾内部结构可视性与材质辨识度；支架、锁紧夹、驱动臂等受力部件采用哑光黑色金属材质，添加细微磨砂纹理模拟铸铁或喷涂金属的表面质感；操作手柄末端采用黑色防滑橡胶材质，调整粗糙度参数模拟橡胶的防滑触感；导流嘴采用抛光不锈钢材质，提高反射强度模拟金属亮面的光洁效果；桌面夹的调节螺杆部位做了金属螺纹细节还原，夹口处添加浅绿色防滑硅胶垫材质，既提升固定摩擦力，也通过色彩区分功能部件。整机渲染采用影棚级柔光环境，设置多组面光源消除结构死角阴影，突出各部件的材质差异与装配关系，多角度渲染图清晰展示设备的进料、挤压、出料全流程结构逻辑。设计思路围绕家用小型手动加工场景展开，摒弃电动设备的复杂电路结构，全机械结构无需供电即可使用，拆装便捷易清洗，各连接部位采用快拆式装配约束，方便用户使用后拆分清理腔体内部残留，整体结构紧凑，操作逻辑简单，可满足家庭场景下的果蔬榨汁、食材绞碎、酱料挤压等多种加工需求，所有运动部件均做了安全间隙设计，避免操作过程中出现夹手风险，兼顾实用性与使用安全性。
