内螺纹连接手动截止阀结构设计方案

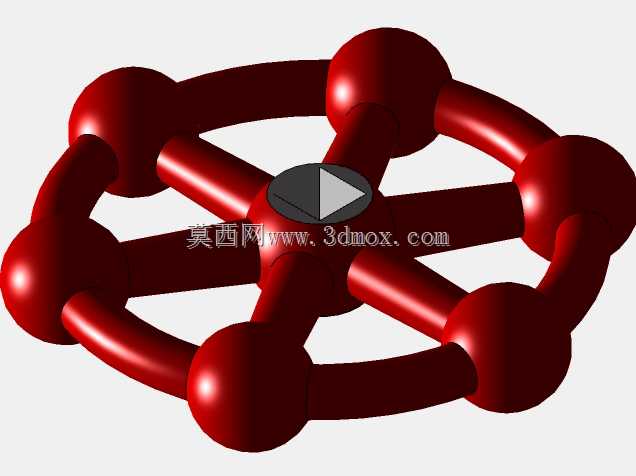

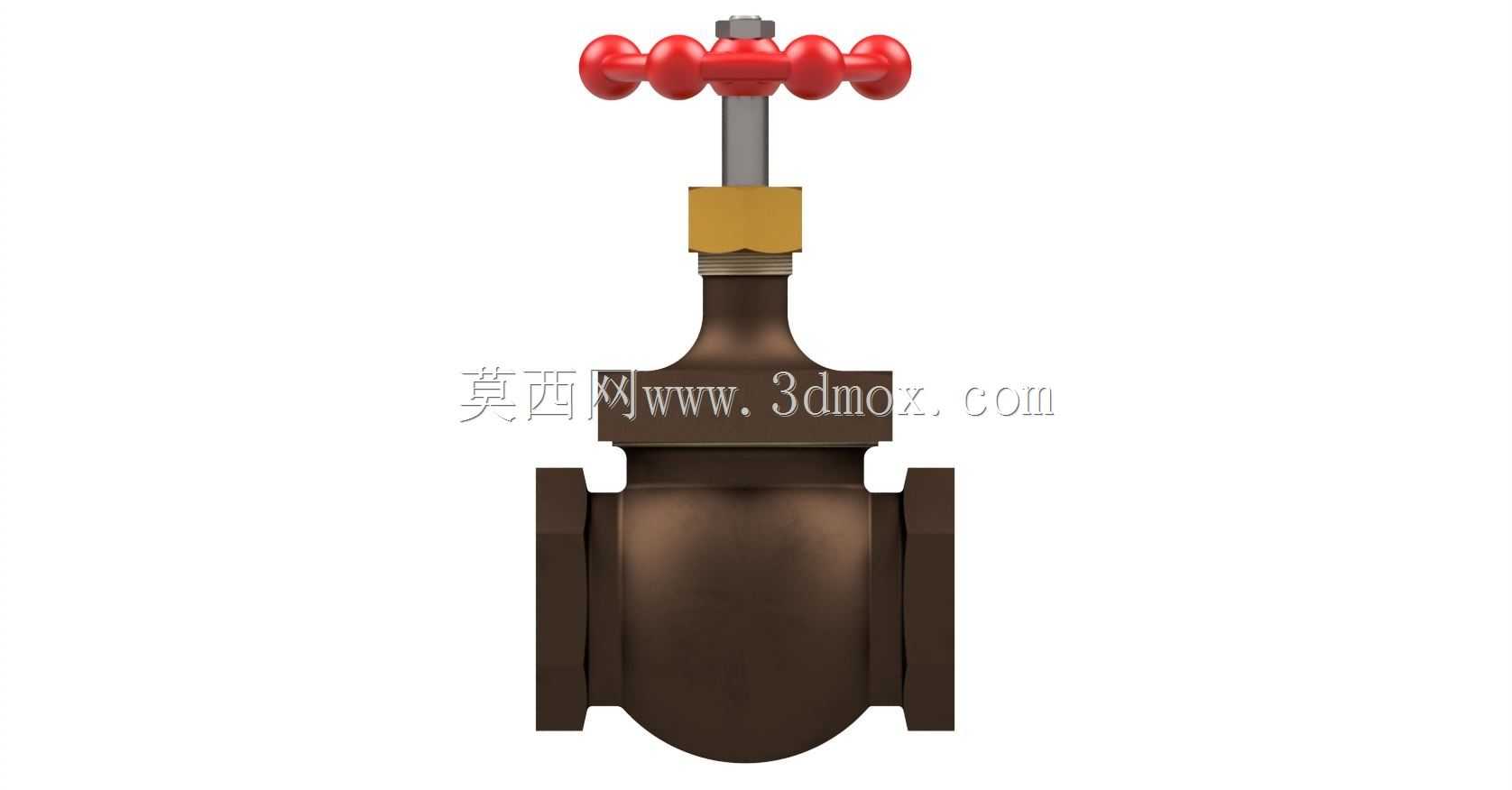

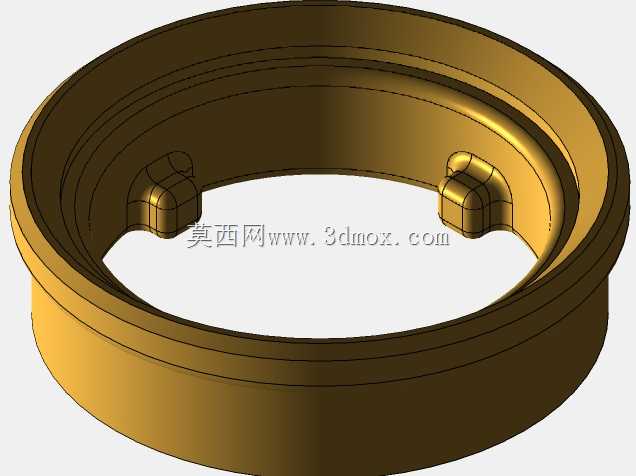

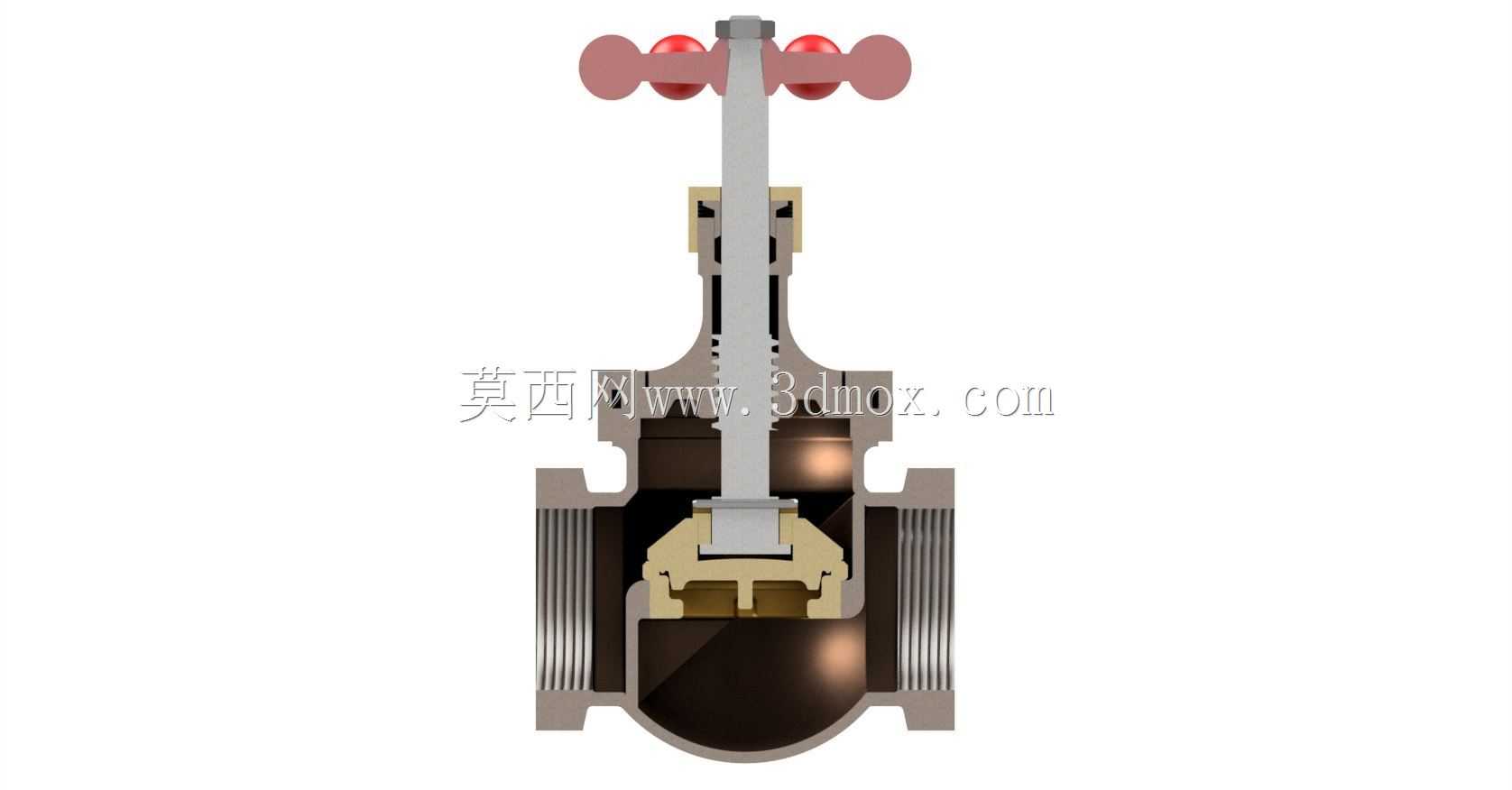

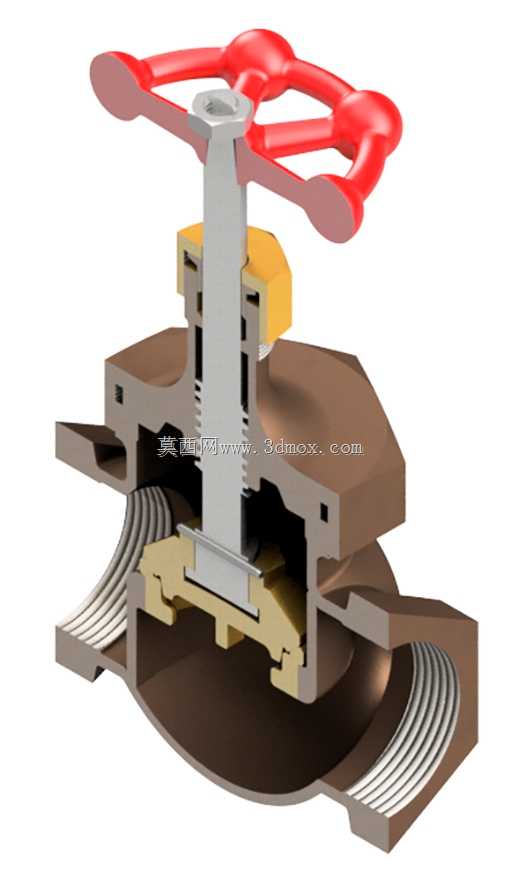

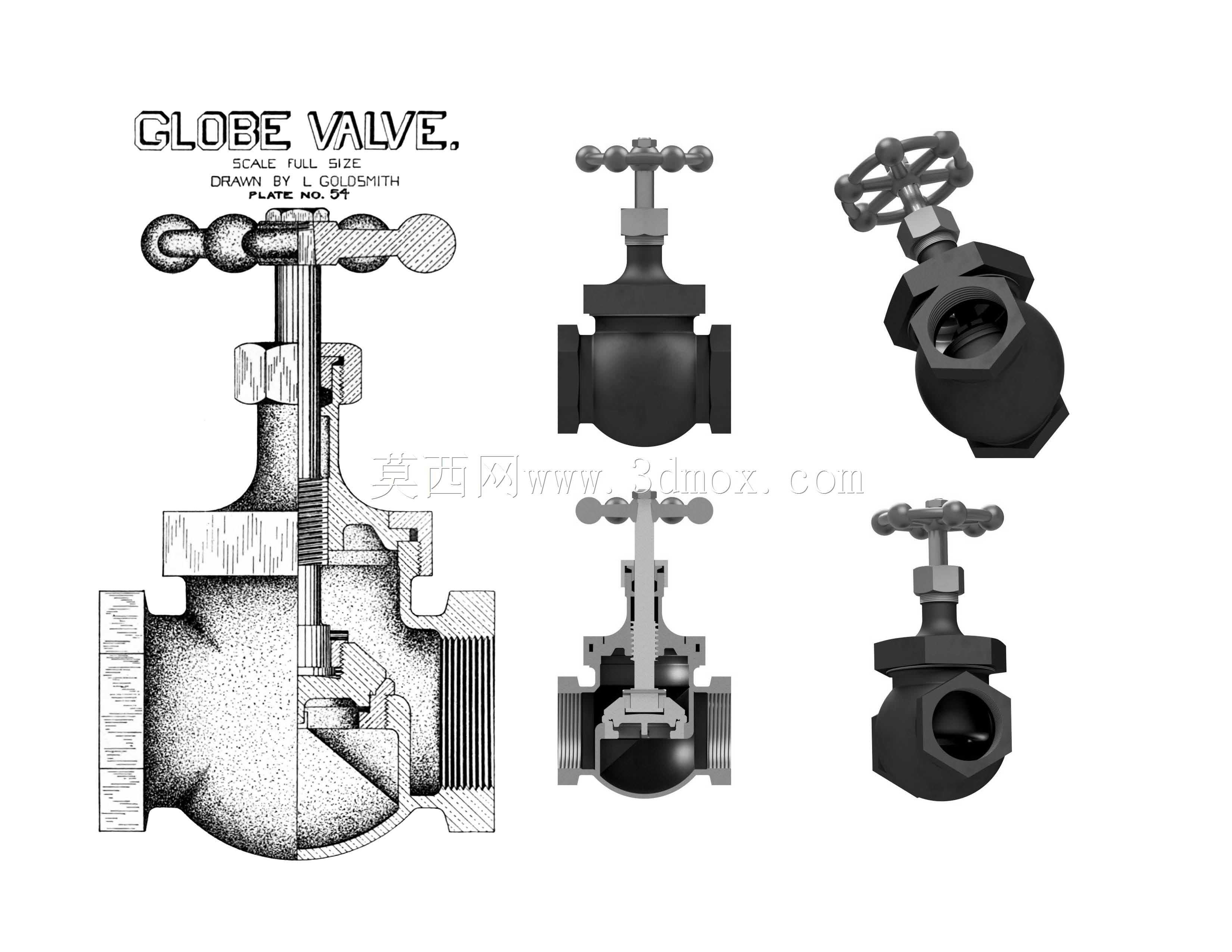

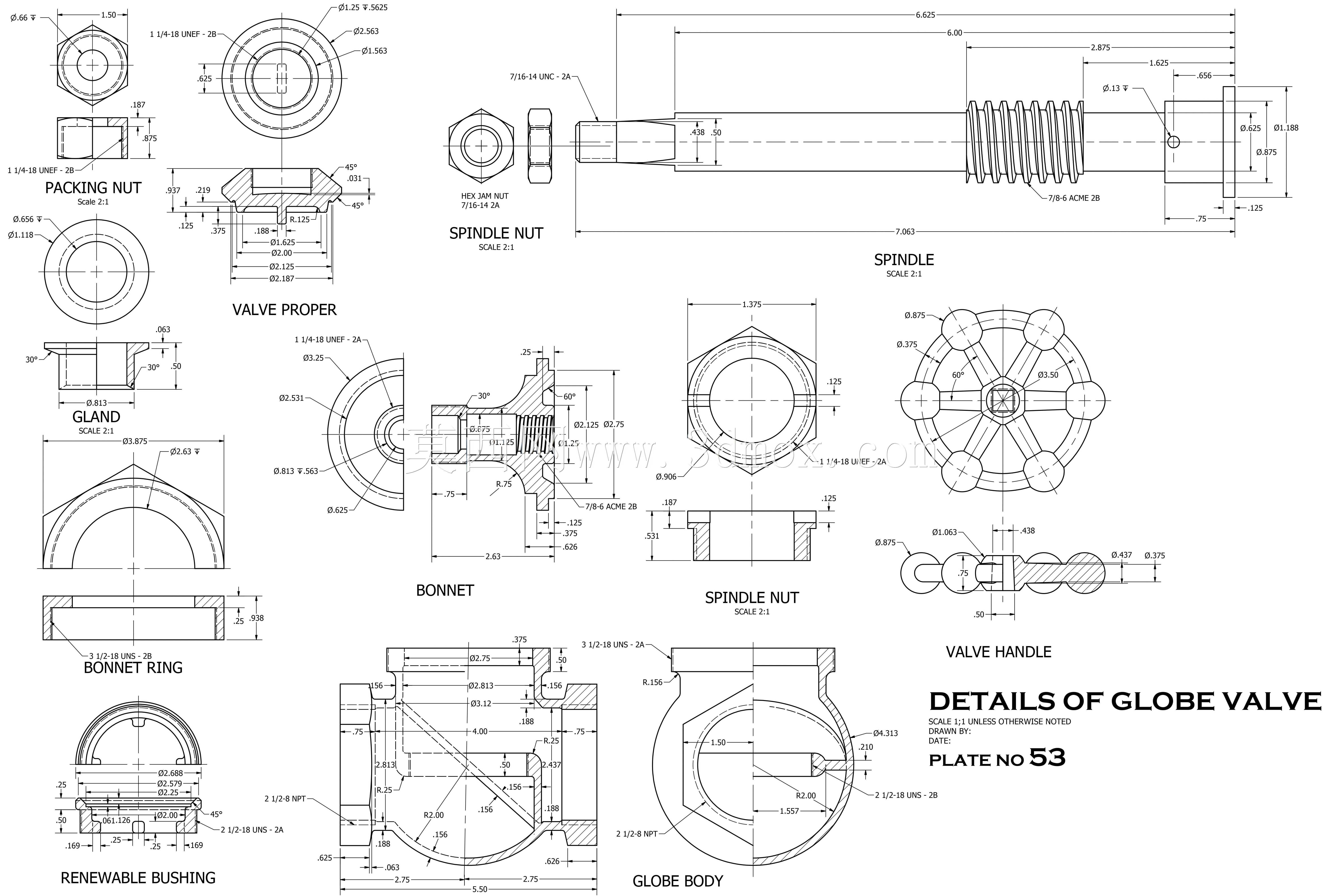

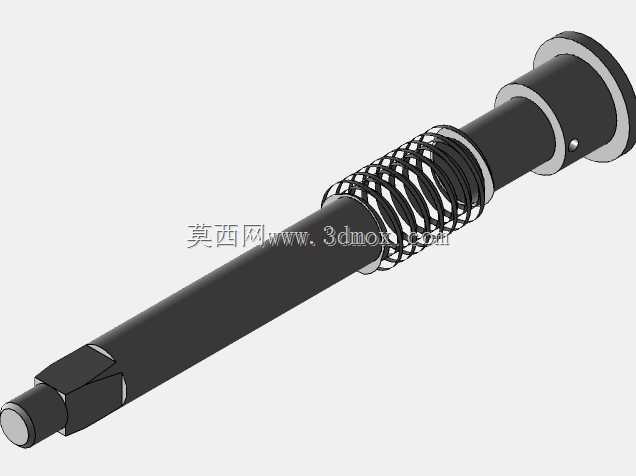

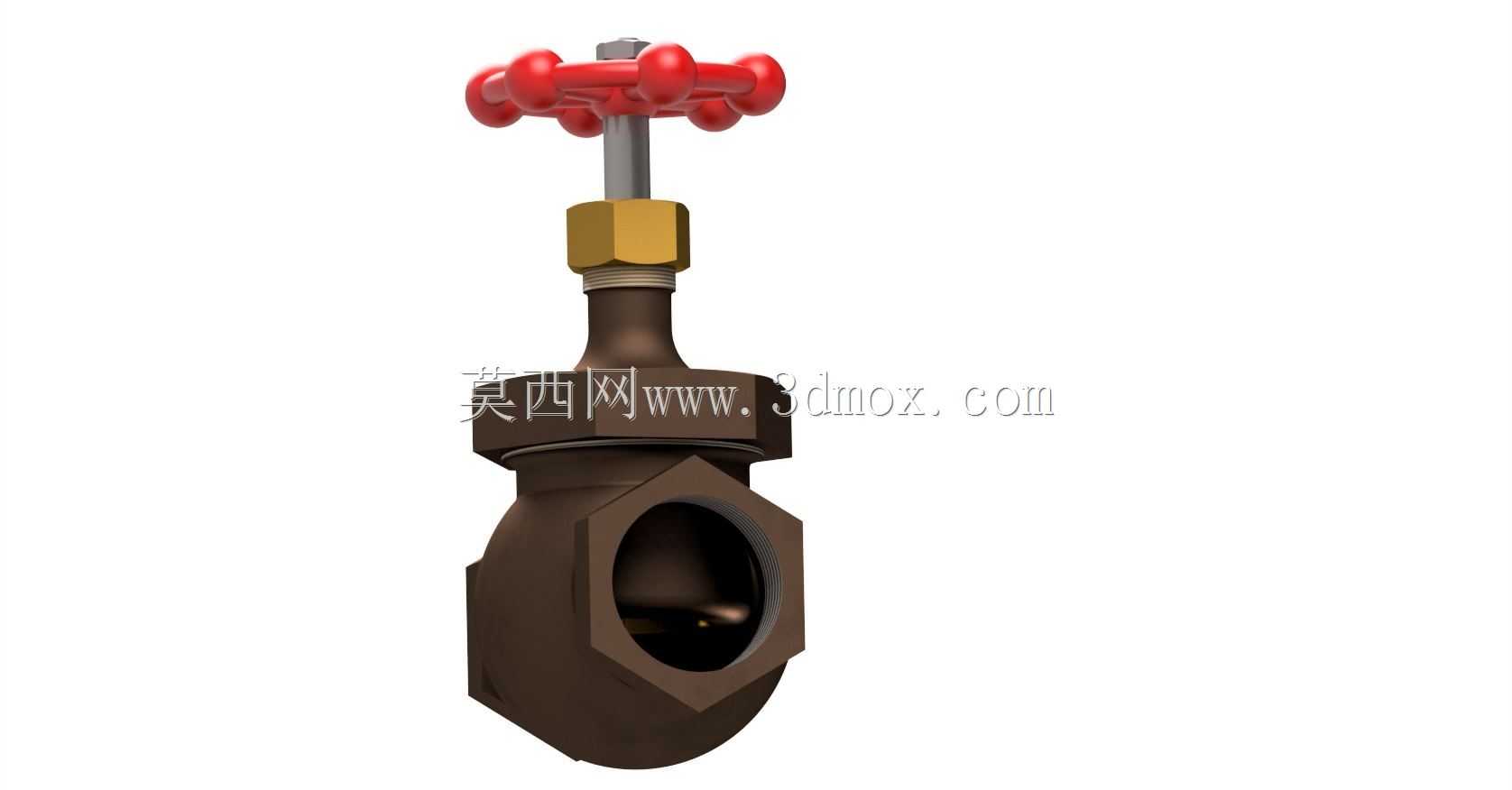

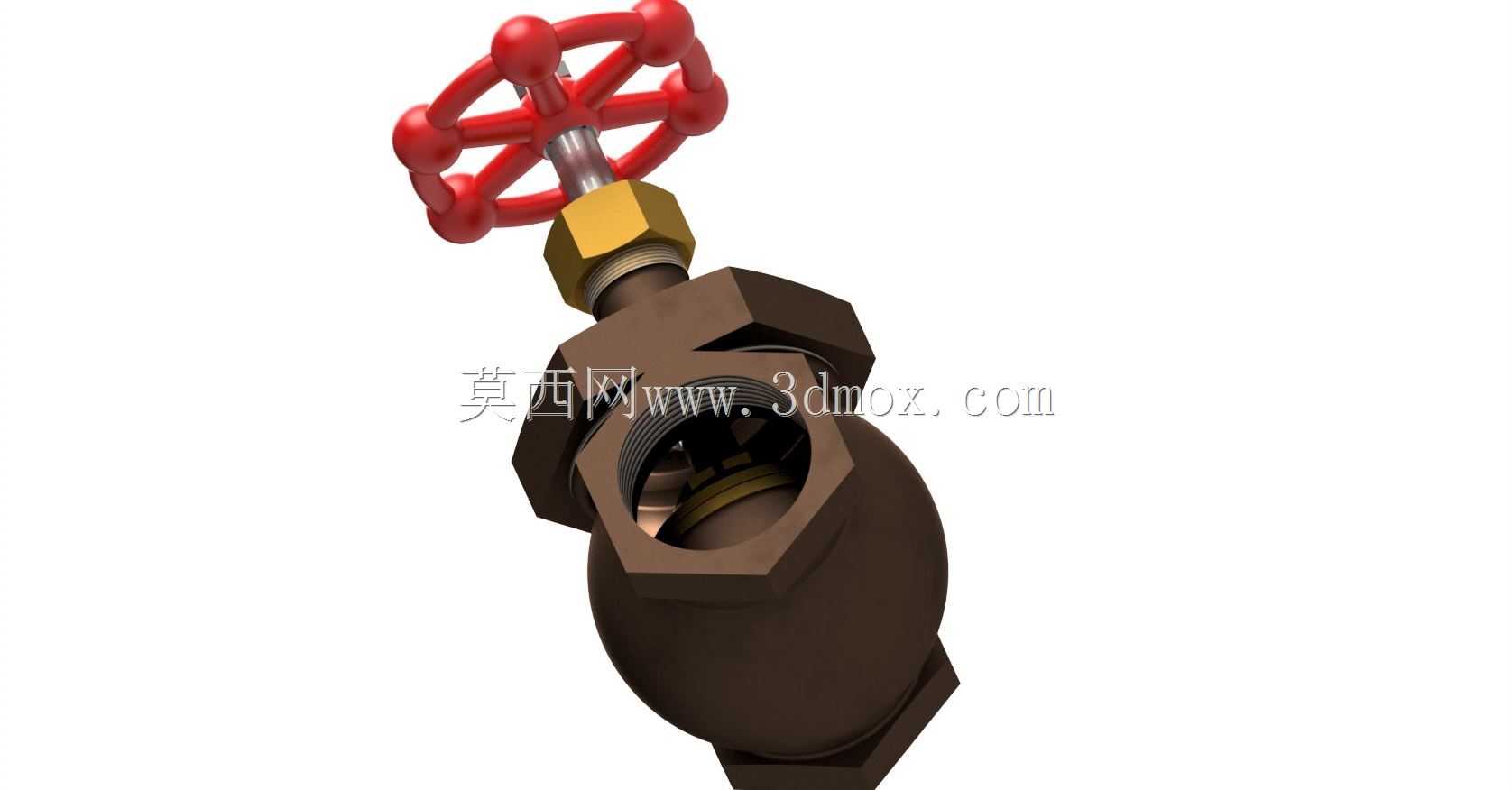

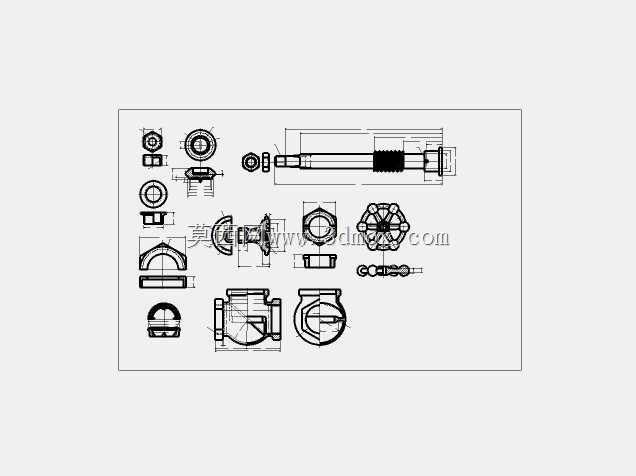

这款手动截止阀主要面向民用给排水、小型工业流体输送、暖通空调管路、低压蒸汽输送等场景使用，核心作用是对管路内的流体进行通断截断控制，相比同通径的闸阀，它具备更可靠的密封性能，调节开度时的流量线性度更优，适合需要频繁调整管路流量或者要求零泄漏截断的工况使用。从结构设计来看，这款产品采用经典的下进上出流道设计，介质从阀瓣下方进入阀腔，向上绕过阀瓣后从出口端流出，这种结构能保证阀门关闭状态下，阀杆与填料函区域不承受持续的介质压力，既可以延长填料密封的使用寿命，也能降低日常运维中阀杆外漏的风险。手轮采用带防滑棱的轮辐式结构，操作时可以施加更大的扭矩，手轮与阀杆之间通过方榫结构连接，配合锁紧螺母固定，长期使用也不会出现打滑松脱的问题。阀瓣与阀杆采用活动连接结构，阀门关闭时阀瓣可以自动贴合阀座密封面，避免因阀杆与阀座不同心导致的密封面偏磨，大幅提升密封副的使用寿命。阀体采用内螺纹连接接口，适配常规的低压管路螺纹安装标准，安装时不需要额外搭配焊接法兰，直接在管路套丝后即可拧入固定，适合小通径管路的快速布设，整体外形紧凑，手轮顶端到阀体底部的安装高度控制在合理范围，安装后不会占用过多的管路周边空间，侧面进出口的螺纹同轴度经过设计校核，安装时不会出现管路别劲的问题。设计过程中针对密封面做了针对性优化，阀座密封面采用堆焊耐磨结构，即使长期接触带微小杂质的流体，也不容易出现密封面冲蚀划痕，阀杆部位采用多层填料密封结构，配合压盖的可调压紧设计，当填料出现轻微磨损泄漏时，只需要均匀拧紧压盖螺母即可重新实现密封，不需要整体拆解阀门。这款阀门的适用压力覆盖常规低压流体输送场景，既可以用于冷水、热水的管路控制，也可以适配低压蒸汽、压缩空气、无腐蚀性工业流体的通断调节，在小型化工支路、建筑给排水立管、设备冷却水回路、暖通供暖支路中都能稳定发挥作用。整体结构没有复杂的异形零件，所有零部件都采用常规机械加工工艺即可生产，后期维护时只需要更换密封填料和阀瓣密封垫就可以恢复全新的密封性能，全生命周期的使用成本远低于同规格的其他截断类阀门。
