直接作用式弹簧减压阀结构设计展示

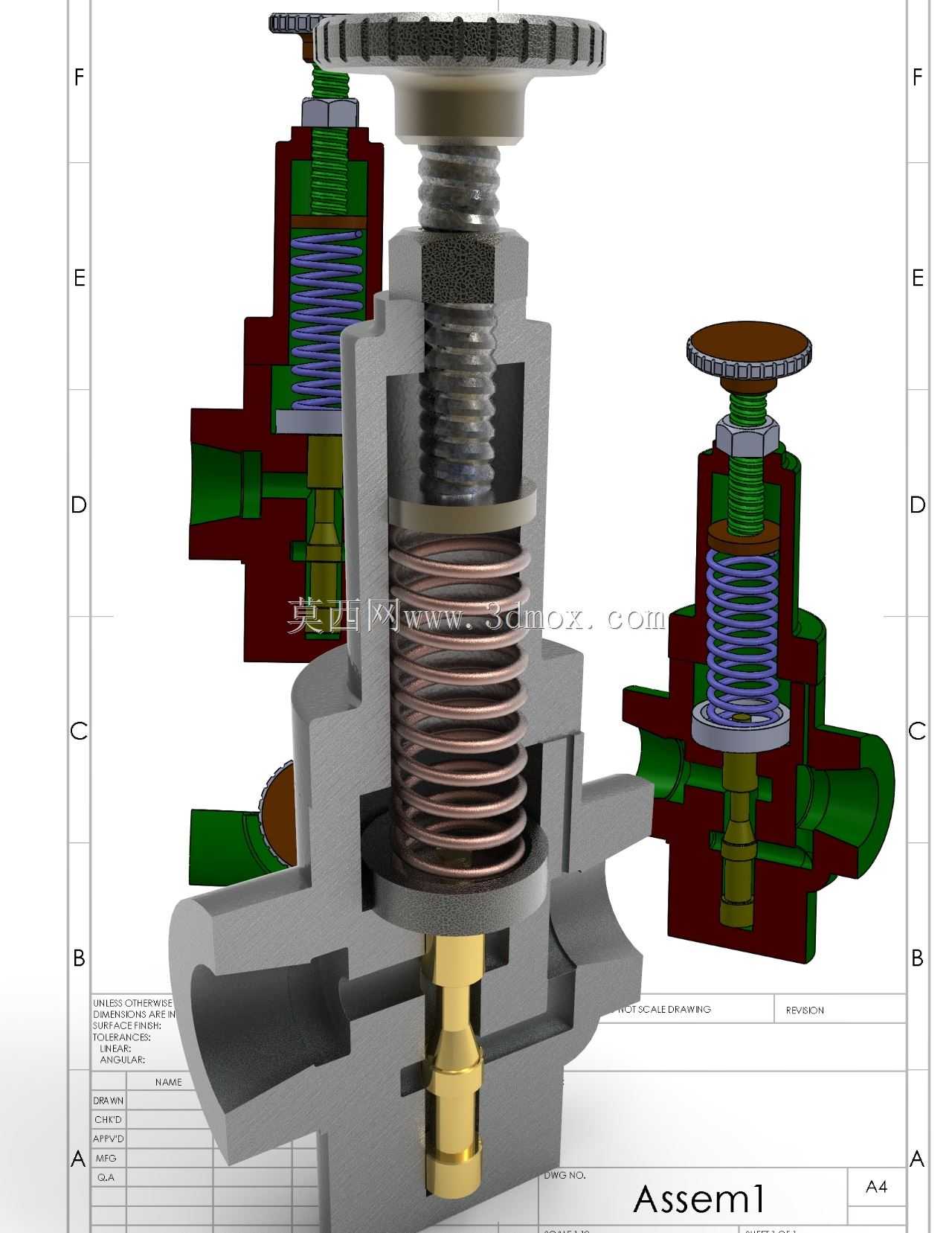

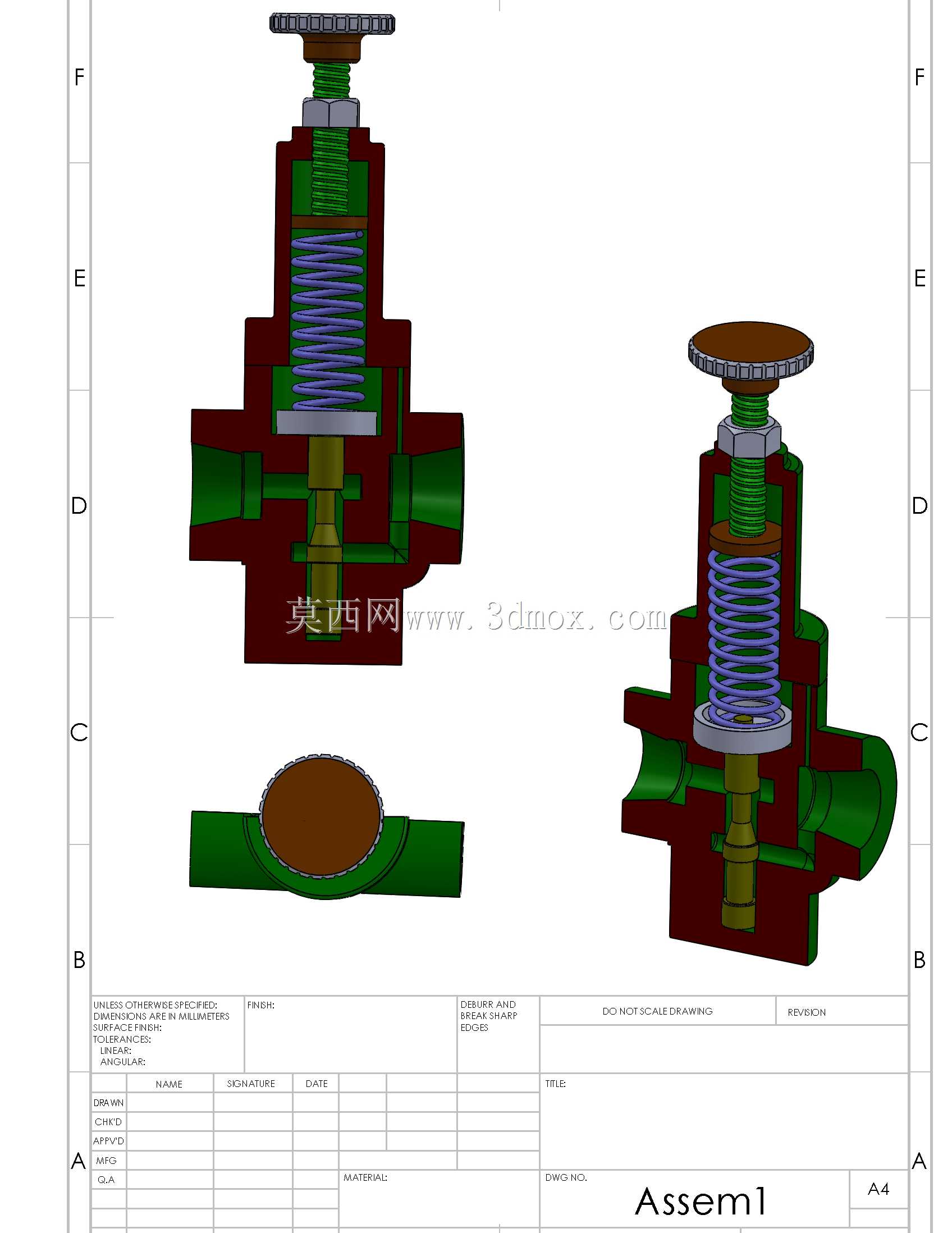

这款弹簧减压阀广泛应用于民用供水、工业流体输送、气动控制系统、小型液压回路等场景中，核心作用是将上游较高的入口压力自动调节至下游管路或设备所需的稳定出口压力，避免压力波动损坏后端精密器件、管路接头或是终端用水用气设备，在楼宇供水支管、小型空压机气路、工业设备冷却回路、家用净水系统中都能见到这类阀件的身影。从结构设计来看，该阀采用直动式弹簧加载原理，顶部设置带防滑纹路的调节手轮，转动手轮即可改变调压弹簧的预压缩量，从而设定需要的出口压力值；手轮下方连接调压螺杆，将旋转动作转化为弹簧座的轴向位移，弹簧力直接作用于膜片或是活塞式感压元件上，感压元件实时感知下游出口的压力变化，当出口压力高于设定值时，流体压力克服弹簧力推动阀芯上移，减小阀口过流面积甚至截断通路，当出口压力低于设定值时，弹簧力推动阀芯下移，开大阀口提升过流量，以此实现压力的动态稳定调节。阀体采用直角式流道布局，进出口处于同一水平轴线方向，方便直接串联接入水平敷设的管路中，顶部调节结构垂直向上布置，预留了足够的手轮操作空间，安装时不需要额外预留过大的侧向操作距离，适配多数紧凑的管路安装场景；阀芯采用锥面密封结构，配合导向段的同轴度设计，保证阀瓣启闭过程中无卡滞，密封面贴合紧密无内漏，阀体内腔的流道做了顺滑过渡处理，减少流体通过时的压损与湍流噪声。整体结构没有复杂的先导控制回路，零件数量少，拆装维护便捷，弹簧腔与流体腔之间设置可靠的密封结构，避免输送介质沿调节螺杆处出现外泄漏，适配水、压缩空气、低粘度液压油等多种常规流体介质的压力调节需求，在中小通径、低压工况的管路系统中有着极高的应用性价比。
