工业级球阀配套操作手柄结构设计

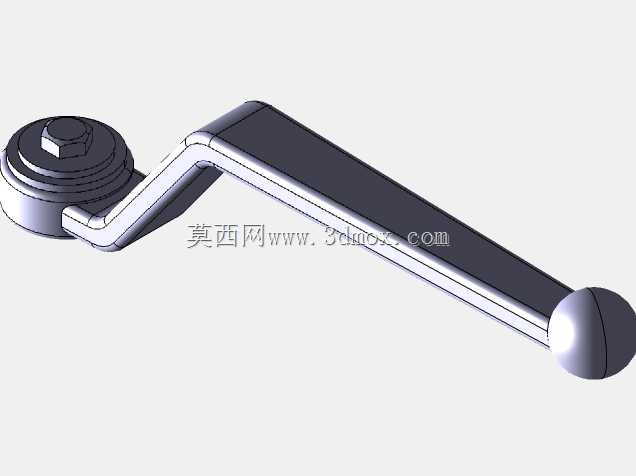

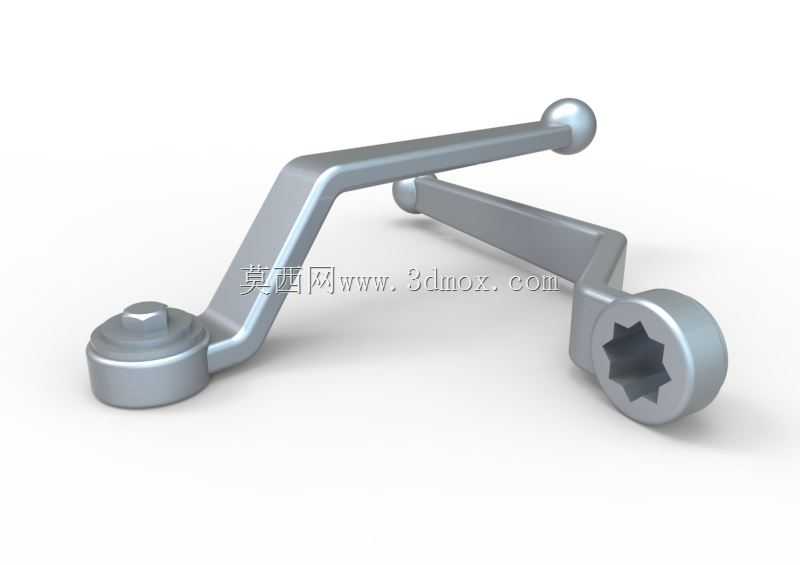

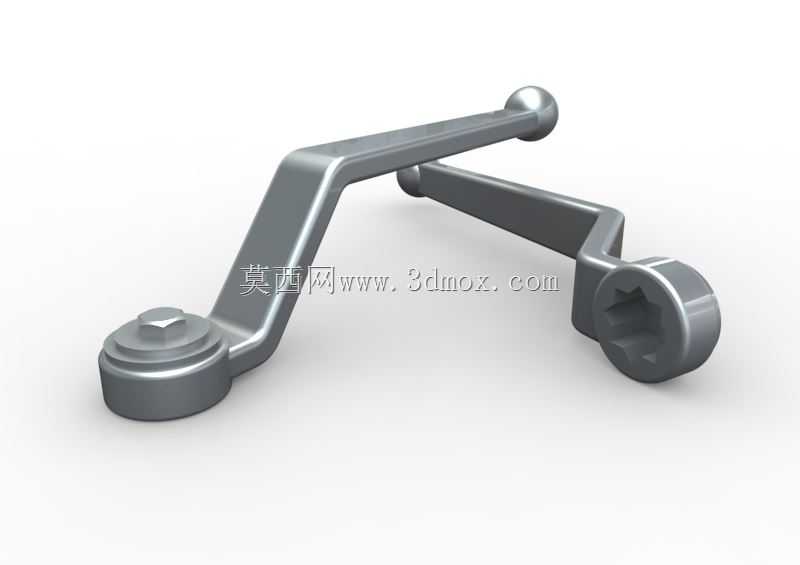

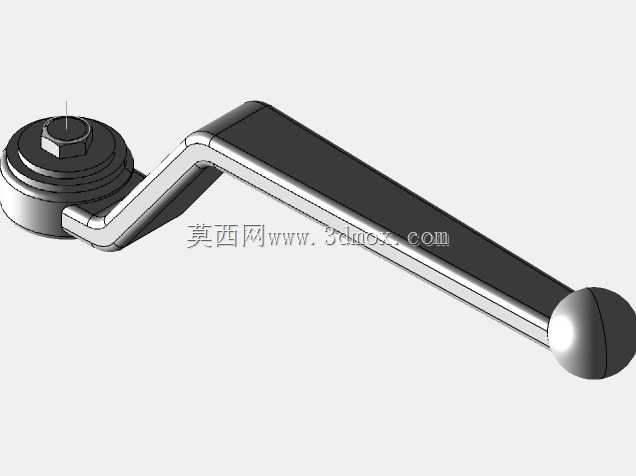

这款球阀操作手柄是工业管路系统中手动球阀的核心配套操作部件，主要应用于石油化工、市政给排水、暖通空调、轻工制药等领域的低压流体输送管路场景，承担着直接传递人工操作扭矩、驱动球阀阀芯完成90度回转、实现管路通断或介质流向切换的核心功能，是手动球阀实现人工操控不可或缺的结构组成部分。从实际使用场景来看，这类手柄常配套安装在公称通径较小、操作扭矩适中的手动球阀上，既可以用于车间生产管路的日常运维操作，也能适配民用建筑供水、供暖支路的阀门控制需求，操作时无需额外辅助工具，操作人员直接握持手柄端部的球形端头即可施力，符合人体工学的施力角度设计能够有效降低长时间操作的疲劳感，同时弯折的杆身结构能够避开阀门周边的管路、支架等障碍物，避免操作时出现磕碰干涉，保障操作动作顺畅完成。在产品功能特性设计上，手柄一端采用内梅花型的套合接口，能够与球阀阀杆的对应端头紧密嵌合，相比传统的方孔接口拥有更大的接触受力面积，传递扭矩时应力分布更均匀，既可以避免长期操作导致的接口磨损打滑，也能承受更大的操作扭矩而不发生接口变形；另一端设计为光滑的球形端头，握持时贴合手掌轮廓，施力过程中不会出现硌手、打滑的问题；杆身采用弯折式的力臂设计，在合理控制手柄整体外伸尺寸的前提下，有效加长了操作力臂，操作人员施加较小的握力即可获得足够的阀芯驱动扭矩，大幅降低操作力度要求。从设计思路层面来看，这款手柄在结构设计阶段充分平衡了操作便利性、结构强度与安装适配性三方面的需求：整体采用一体化金属成型的结构方案，避免了多零件拼接带来的结构松动风险，整体刚性更强，能够承受额定操作扭矩下的载荷而不发生弯折变形；接口的尺寸公差经过严格匹配设计，既能够保证与阀杆的顺畅装配，又能控制配合间隙在合理范围内，避免操作过程中出现空程旷量，提升操作的精准度；杆身的弯折角度经过反复校核，既保证了足够的操作力臂长度，又不会因为力臂过长导致手柄外伸尺寸过大，占用过多的管路安装空间，同时也避免了力臂过短导致操作费力的问题。在外形尺寸与安装边界方面，这款手柄的整体长度适配中小通径球阀的安装空间需求，安装后手柄的回转半径经过合理控制，在阀门周边预留出足够的操作空间即可完成90度回转操作，不会与相邻的管路、法兰、固定支架等部件发生运动干涉；接口的深度与阀杆的插入长度匹配，安装到位后能够完全包覆阀杆的受力段，避免阀杆受力段外露出现锈蚀、磕碰损伤；手柄整体的外轮廓没有尖锐的凸起棱角，安装和操作过程中不会划伤操作人员，也不会勾挂周边的管线、防护层等附属构件，能够很好地适配紧凑排布的工业管路安装环境，在狭小的安装空间内也能顺利完成阀门的开关操作。
