带圆弧凸台槽腔的机加工练习块

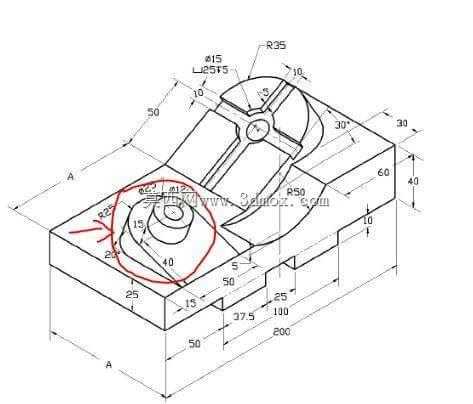

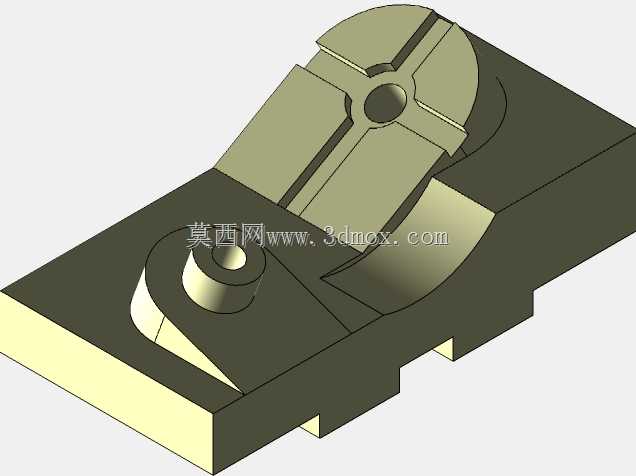

该工件是面向机械加工实操与建模练习设计的基准练习块，可广泛用于职业院校机加工实训、数控编程入门训练、三维建模技能考核等场景，也可作为CAM编程仿真的标准测试件，帮助从业者掌握异形轮廓加工、凸台铣削、槽腔开粗等基础加工工艺的参数设置与路径规划逻辑。工件整体采用长方体基座为主体结构，总长度200mm、总宽度100mm、基座高度40mm，右侧带有高度60mm的阶梯凸台结构，基座底部设置有深度10mm的避让槽，可直接适配常规平口钳装夹，安装时无需额外制作专用夹具，装夹边界清晰，不会与刀具路径产生干涉。设计上采用分层特征构建思路，基座部分作为所有特征的承载基准，保证装夹时的平面度与定位精度；左侧区域设计有带多段圆弧过渡的异形凸台，包含R25、R50等多组圆弧轮廓，凸台顶部设置有同轴台阶圆柱结构，分别对应Φ12、Φ15的直径尺寸，可用于练习圆弧插补铣削、轮廓分层铣削、同轴特征找正等加工技能；基座上部设计有十字形通槽结构，槽宽10mm，槽的端部带有R35的圆弧封头，可用于练习槽类特征的粗精加工、转角清根等工艺；右侧阶梯凸台部分设置有30°斜角过渡面，可用于练习斜面铣削、角度面找正的操作技巧。所有特征的尺寸标注均采用轴测图标注逻辑，直接标注特征的定形与定位尺寸，无需额外换算视图投影关系，降低入门阶段的识图难度，同时各特征之间预留了足够的加工余量，避免加工时出现特征过切、薄壁振刀等问题，适合初学者从草图绘制、实体建模到加工编程全流程的技能训练，能够帮助练习者快速建立三维空间特征的构建逻辑，掌握常规机加工特征的设计与加工要点。
