带凸台圆柱座的多孔安装定位连接块

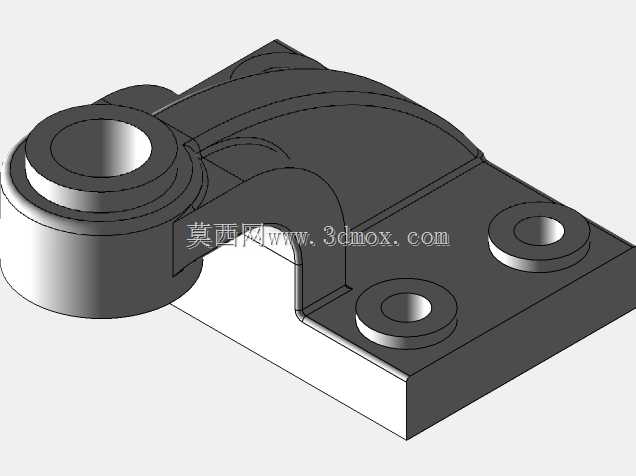

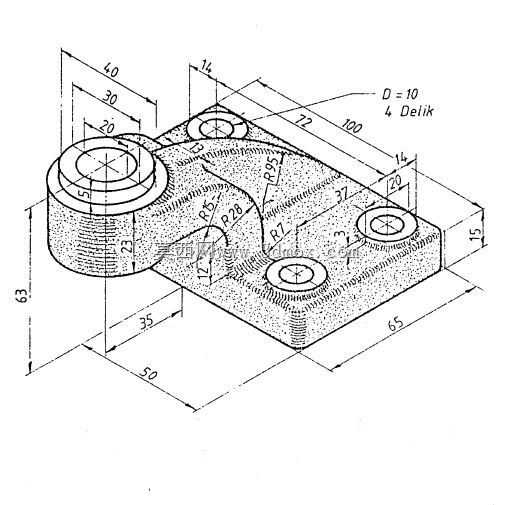

该零件属于机械装配体系中常用的定位连接类支撑构件，主要应用在轻工自动化生产线、小型工装夹具台架、非标设备机架的工位衔接位置，承担相邻功能组件的位置校准、载荷传递与固定支撑作用，可在设备运行过程中抵消横向剪切力与纵向压载，避免配合部件出现位置偏移或振动松脱。从结构设计来看，零件主体采用矩形基座搭配单侧抬升凸台的布局，矩形基座部分设置三处沉头安装孔，孔位间距经过公差匹配设计，可直接适配M8规格内六角螺栓完成与安装基面的锁紧固定，基座底部做了0.2mm的平面度公差要求，保证安装后与基面完全贴合，不会出现翘曲间隙；单侧抬升的圆柱凸台为核心功能配合面，凸台中心设置直径10mm的通孔，可穿过定位销或传动轴类构件，凸台外圆与基座衔接处做了多段圆弧过渡设计，分别采用R7、R28、R95的渐变圆弧处理应力集中区域，避免零件在承受交变载荷时出现衔接处断裂的问题。从尺寸边界来看，零件整体长度方向最大尺寸为100mm，宽度方向最大尺寸为65mm，基座部分厚度为15mm，圆柱凸台总高度为23mm，凸台中心距离基座侧边的定位尺寸为35mm，三处安装孔的孔位分别距侧边20mm、37mm、65mm，安装时可提前在基面按照孔位坐标预钻螺纹孔，无需额外扩孔调整即可完成装配。设计过程中充分考虑了零件的加工工艺性，所有外轮廓棱角均做了1mm的倒角处理，既避免加工后锐边划伤装配人员，也能在装配时起到导向作用，沉头孔的沉头深度设计为4mm，可保证螺栓锁紧后头部完全没入零件表面，不会突出平面影响其他组件的安装；凸台外圆与基座的过渡圆弧采用相切连续设计，在数控铣加工时可实现一次走刀成型，减少换刀次数与加工工序，降低量产加工的成本。该零件在实际使用中可根据装配场景搭配不同直径的定位销，实现不同规格功能模块的快换定位，也可在凸台通孔内加装衬套，提升配合面的耐磨性能，延长零件的整体使用寿命，适配多批次小批量的非标设备定制需求。
