带安装底座的斜向筒状连接支座结构

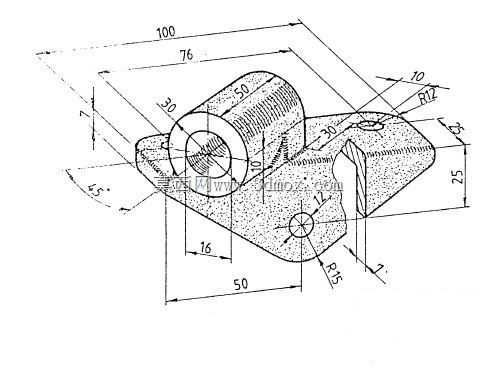

该零件属于小型机械支撑连接类构件，主要应用在轻工输送设备、小型工装夹具、台式加工设备的辅助支撑点位，也可作为气动管路、小型传动组件的转接固定座使用，在设备中承担筒状部件承载、相邻构件定位连接的作用，能够将穿插在筒内的轴类、管类零件稳定固定在设备安装基面，同时通过底座上的预留孔位完成与设备机架的锁紧固定，避免工作过程中受振动、载荷影响出现移位、偏斜问题。从结构设计来看，零件采用一体化成型思路，主体为斜置的空心筒结构，筒身与下方安装底座通过平滑过渡的曲面连接，既减少了应力集中区域，也能提升整体结构的抗扭、抗弯折强度；底座采用异形轮廓设计，边缘做圆弧过渡处理，既规避了尖锐棱角带来的安装划伤风险，也能在有限的安装空间内最大化底座的支撑接触面积，提升固定后的稳定性。尺寸设计上，零件整体长度边界为100，底座宽度方向最大尺寸为50，筒身外径30、内孔直径标注为30，能够适配对应直径的穿插构件；底座上预留的安装孔中心距基准边16，孔位周边做局部加厚处理，避免锁紧螺丝时出现底座开裂问题；筒身端部与底座的垂直高度为25，筒身斜置角度为45度，能够满足特定倾斜角度的构件安装需求，底座边缘的R15、R12圆弧设计，既优化了零件的成型工艺性，也减少了结构的冗余重量。安装使用时，可通过底座上的两个预留孔位，采用对应规格的紧固件将零件固定在设备的安装平面上，筒内可穿插需要倾斜固定的导杆、管路、小型轴类零件，侧面的小型凸台结构可作为定位基准面，配合销钉完成相邻零件的位置校准，整体结构紧凑，安装边界占用空间小，适合在设备内部狭窄空间内完成支撑连接作业，在承受常规径向载荷与轻度轴向冲击的工况下能够保持稳定的结构性能，无需额外增设加强辅助结构即可满足日常使用需求。
