带弯臂结构的双长槽安装座零件设计

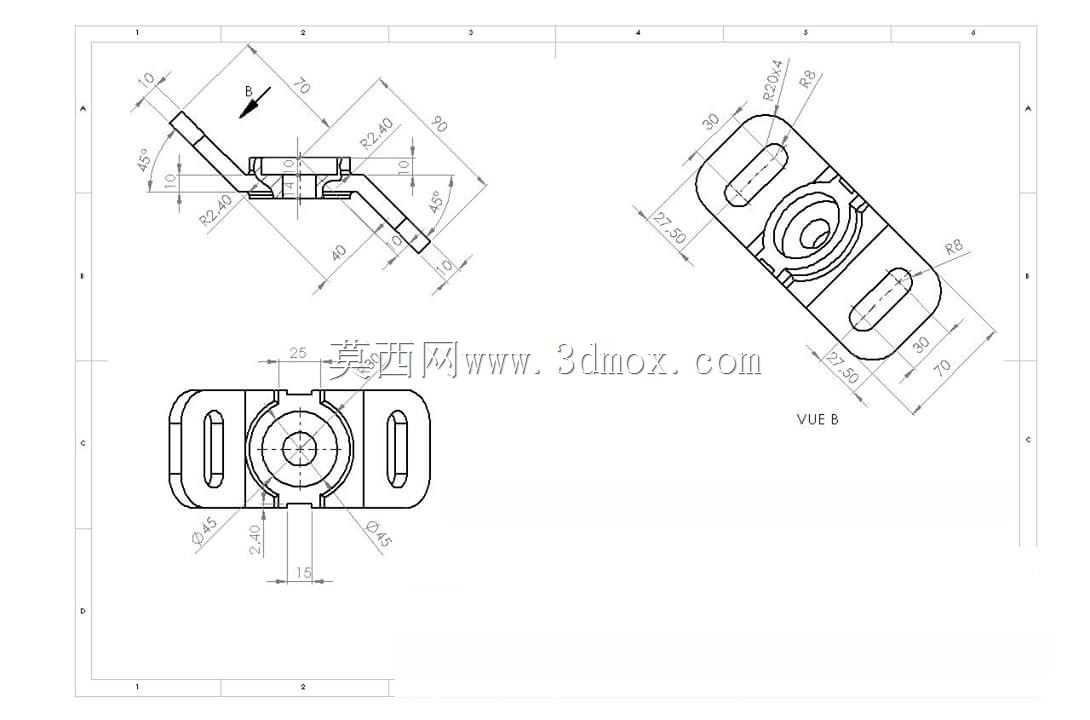

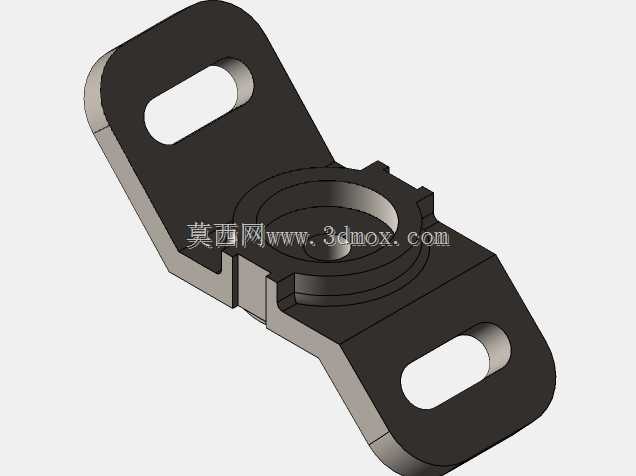

该零件属于小型机械传动系统中的铰接安装支座类构件，主要应用在轻工自动化设备、小型输送线的张紧调节机构、民用五金的联动锁止结构以及小型健身器材的角度调节模块中，承担着连接固定传动杆件、提供转动铰接支点、实现部件角度微调的核心作用。从功能特性来看，零件主体为带两个对称长圆形安装槽的扁平基座，中部设置有带同轴定位台阶的圆形铰接孔，可配套销轴实现外接弯臂构件的定轴转动，两个长槽结构为安装固定提供了一定的位置调整余量，能够抵消装配过程中的累计公差，也可满足使用过程中小幅调整安装位置的需求，适配不同的装配间隙要求。从设计思路层面，该零件采用一体化成型的结构设计思路，基座部分的扁平轮廓能够最大化贴合安装基面，保证固定后的接触刚度，减少受力后的形变偏移；中部铰接孔处设置的环形凸台结构，既提升了孔位的接触受力面积，降低铰接转动时的单位面积压强，延长铰接副的磨损寿命，也为弯臂构件的转动提供了轴向定位，避免转动过程中出现轴向窜动；外接弯臂采用折弯式杆状结构，折弯角度经过精准核算，能够在有限的转动行程内实现预设的位移传递，弯臂末端的扁位结构可配套外接连杆或操作件，实现动力或动作的输入输出。从外形尺寸与安装边界来看，基座部分的整体轮廓长度控制在70mm区间内，宽度为30mm左右，两个长圆形安装槽的中心距为45mm，槽的长度方向预留了5mm的调整行程，可适配M4-M6规格的固定螺栓；中部铰接孔的直径适配标准直径8mm的铰接销轴，凸台高度为2.4mm，能够匹配厚度2mm以内的外接转动件；弯臂部分的总展开长度为70mm，折弯角度为45度，转动过程中最大外伸边界距离基座边缘不超过40mm，整体结构紧凑，不会占用过多的设备内部安装空间，安装基面的平面度要求控制在0.05mm以内，能够保证固定后不会出现翘曲变形，铰接转动的同轴度公差控制在0.02mm，保证转动过程顺滑无卡滞，不会出现偏磨异响的问题。
