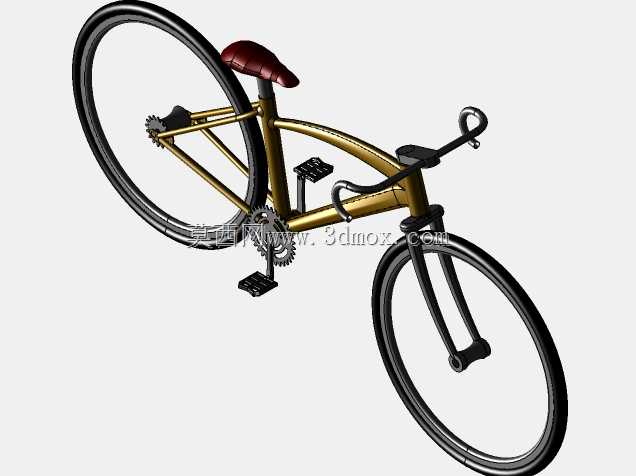

复古通勤款城市代步自行车结构设计

这款复古风格的城市通勤自行车，主要面向日常短距离出行、休闲骑行场景，可适配城市平坦铺装路面、社区慢行系统、滨江绿道等多种使用环境，能够满足上班族日常通勤、学生上下学代步、居民短途休闲骑行的实际需求，相比机动车具备灵活轻便、零排放、停放占用空间小的优势，同时相比公共共享单车，个性化的复古造型更能满足使用者的审美偏好。从功能特性来看，整车采用经典的脚踏链条传动结构，通过牙盘、飞轮、链条的配合实现动力传递，骑行者踩踏脚踏的力矩经过曲柄传递至牙盘，再通过链条带动后轮飞轮转动，驱动车辆向前行进，车把采用弯把设计，可提供多种握姿选择，适配不同骑行状态下的操控需求，皮质鞍座具备一定的缓冲能力，能够缓解长时间骑行的不适感，前后轮采用大直径窄边轮胎，在铺装路面上滚动阻力更小，骑行更省力。在设计思路上，整车采用经典的钻石型车架结构，上管、下管、立管、后上叉、后下叉共同构成稳定的三角受力结构，能够有效承载骑行者的体重以及骑行过程中的路面冲击载荷，车架管材采用等径圆管设计，在保证结构强度的同时简化了加工工艺，降低生产制造成本，前叉采用刚性直叉设计，转向操控直接精准，没有额外的减震结构，更适配城市平坦路面的使用场景，避免减震结构带来的动力损耗。从外形尺寸与安装边界来看，整车长度控制在1.7米左右，车把宽度约0.6米，鞍座高度可在0.7米至0.9米区间调节，能够适配身高1.55米至1.85米的骑行者使用，整车各部件的安装边界经过合理规划，牙盘与曲柄的转动范围不会与车架、链罩发生干涉，前轮转向角度可达左右各45度，能够满足狭窄路段的转向掉头需求，脚踏转动时与地面的最小离地间隙大于10厘米，可避免过弯时脚踏剐蹭地面带来的安全隐患，整车各传动部件的安装位置经过精准调校，链条张紧度处于合理区间，既不会因为过松出现掉链问题，也不会因为过紧增加传动阻力。
