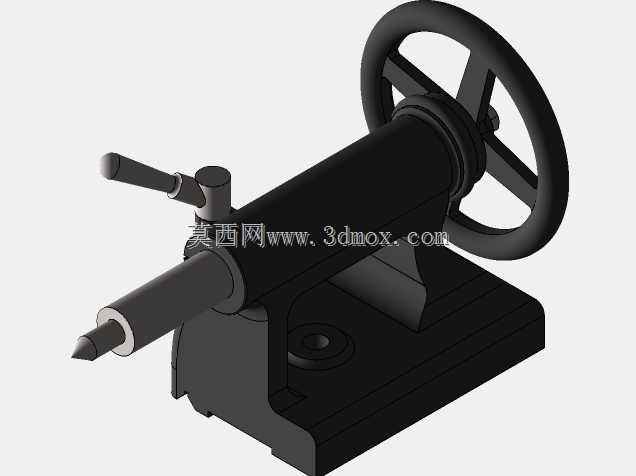

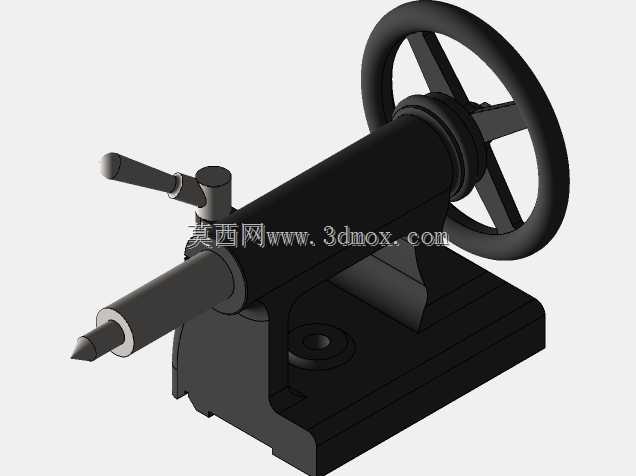

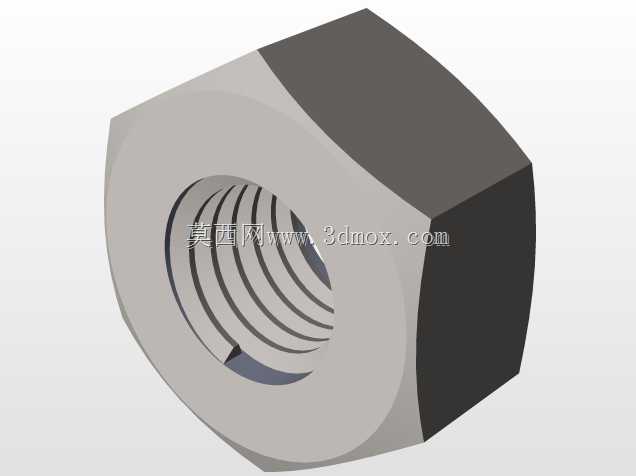

车床尾座机械结构三维设计模型

车床尾座是卧式车床核心配套功能部件，主要部署在车床床身导轨的尾端位置，可沿导轨纵向调整位置以适配不同长度工件的加工需求，是轴类、盘类零件车削加工中不可或缺的支撑组件。在实际金属切削加工场景中，当加工长径比偏大的轴类工件时，工件一端由车床主轴卡盘夹持定位，另一端则由尾座伸出的顶尖提供径向支撑，能够有效抵消切削过程中刀具施加的径向切削力，避免工件因悬臂过长产生挠曲变形、振刀等问题，大幅提升加工过程的稳定性与成品尺寸精度。除基础的顶尖支撑功能外，尾座还可通过换装钻头、铰刀、丝锥等刀具，完成轴件端面的钻孔、铰孔、攻丝等加工工序，拓展车床的加工覆盖范围。

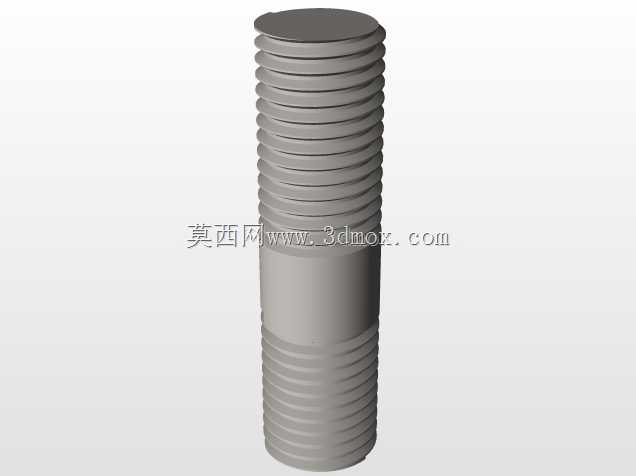

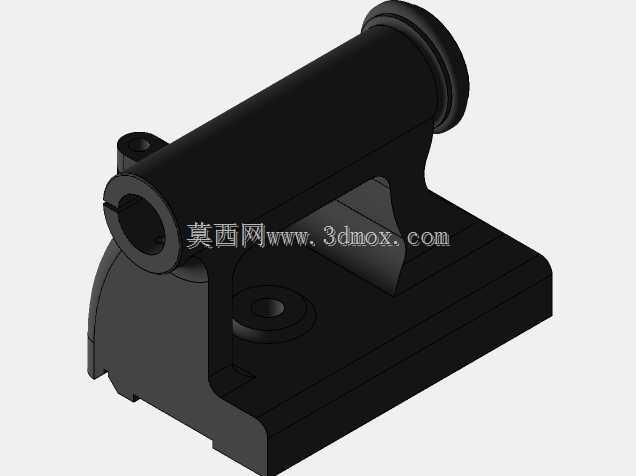

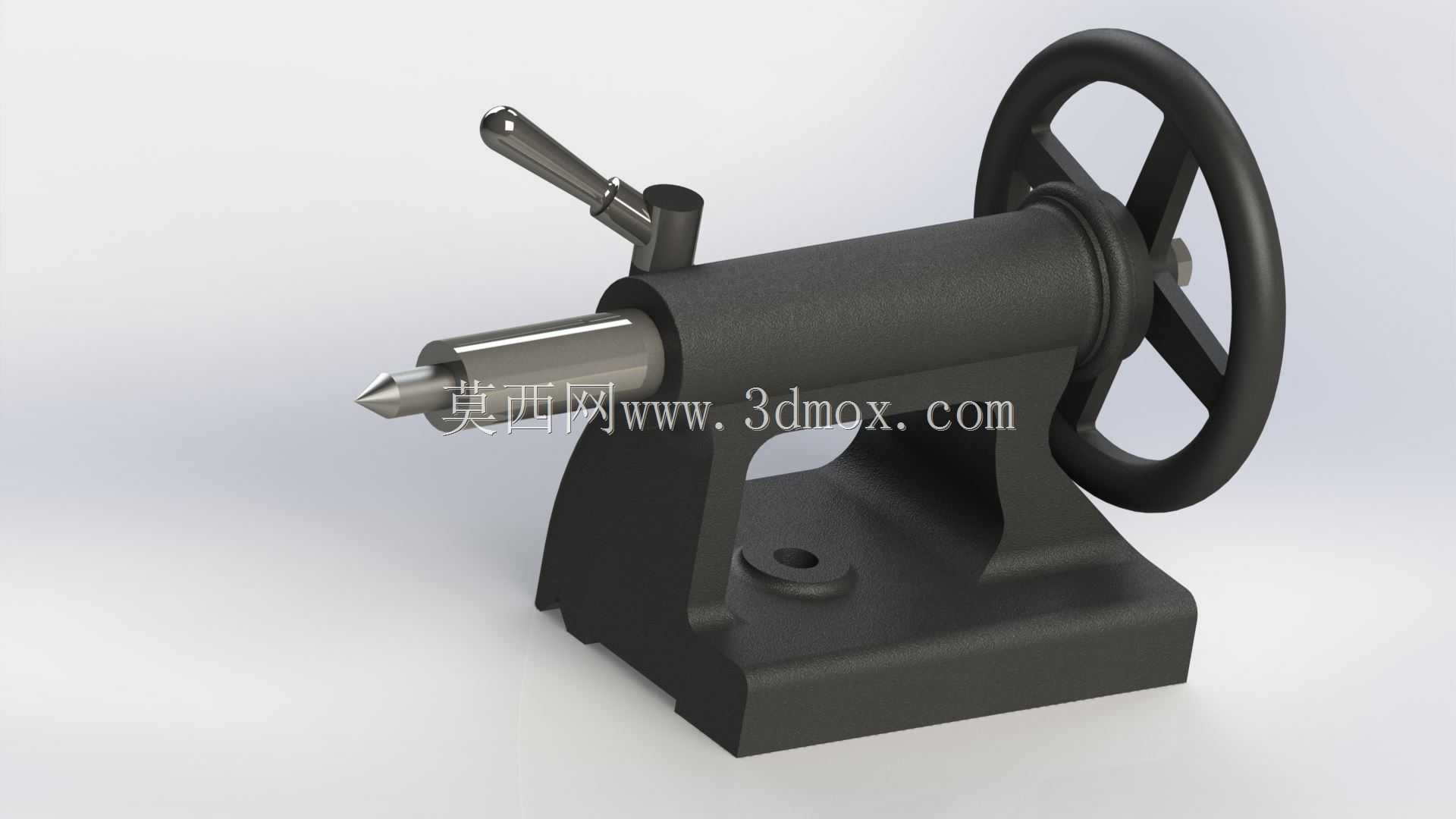

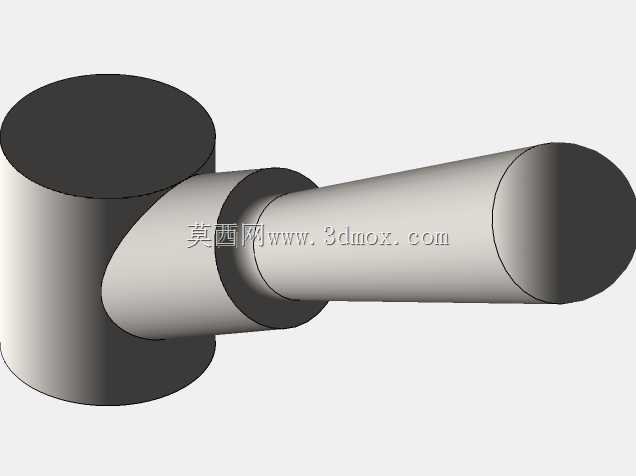

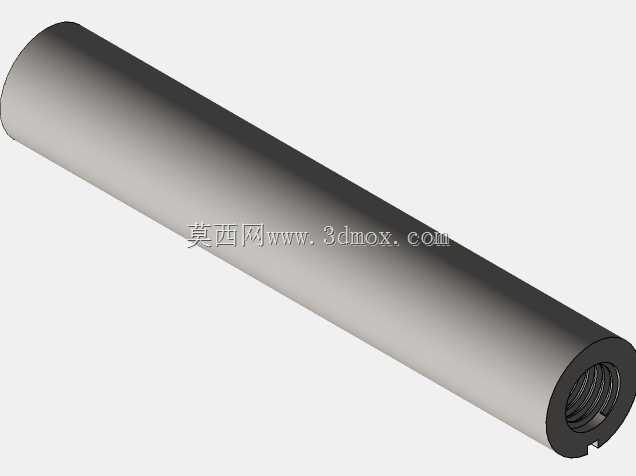

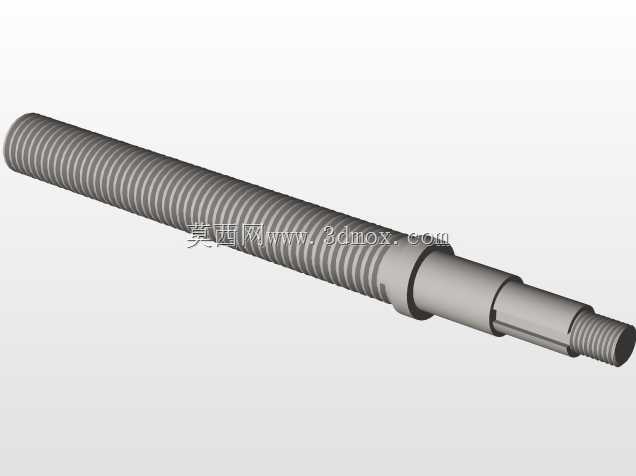

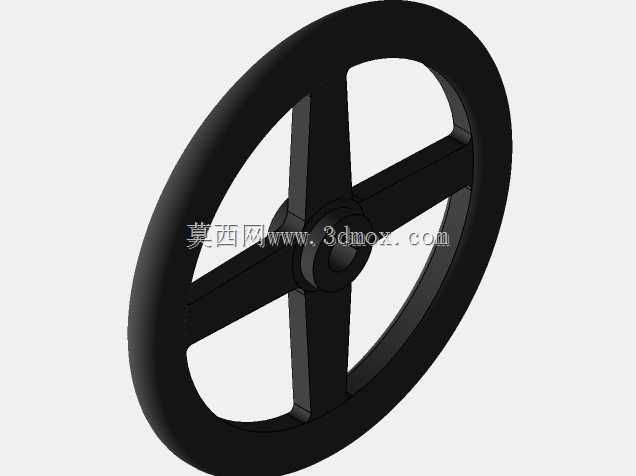

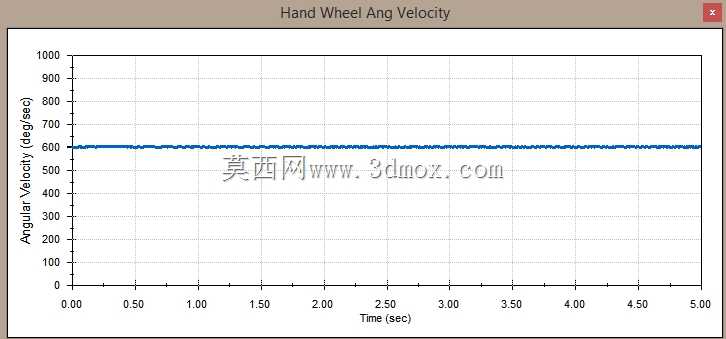

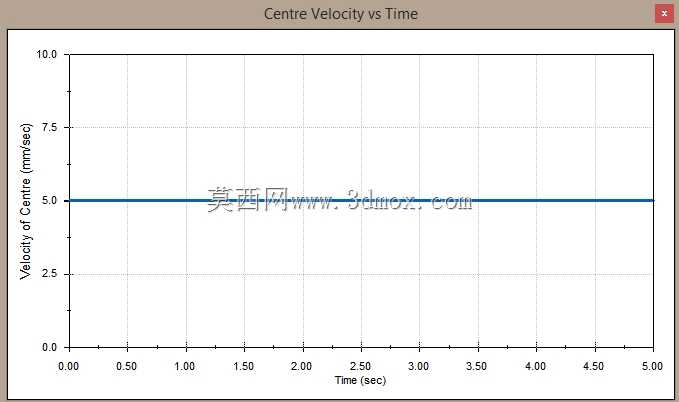

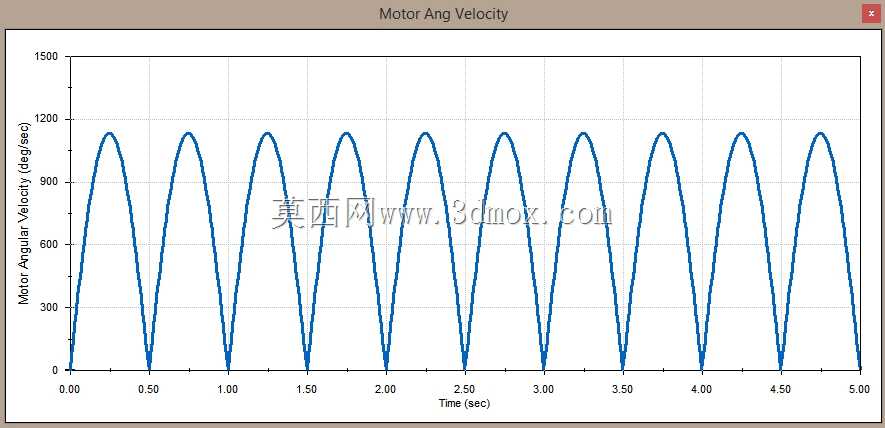

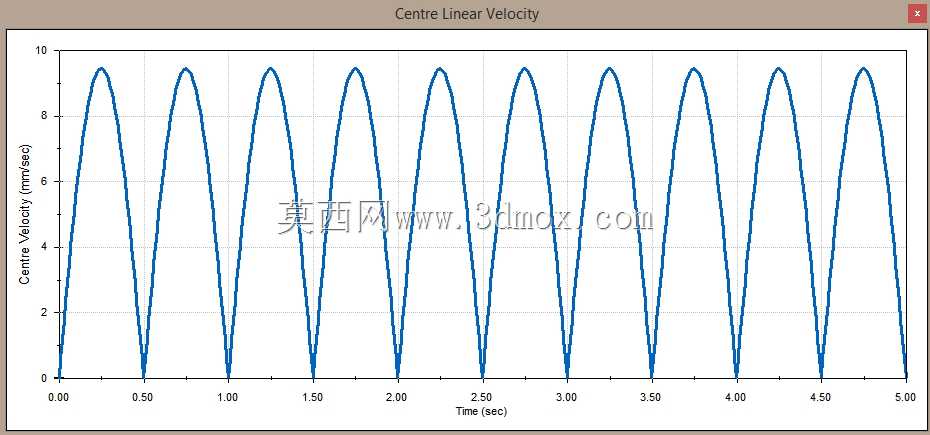

从功能结构设计来看，该尾座采用经典的卧式布局，整体由底座、尾座体、套筒、丝杠进给机构、手轮、锁紧手柄、顶尖几大核心模块组成。底座部分设置有与车床床身导轨匹配的安装贴合面，可沿导轨顺畅滑移调整工位，调整到位后可通过底部锁紧机构将尾座整体固定在床身指定位置，避免加工过程中出现位移偏移。尾座体为整体铸铁材质的箱式结构，内部加工有精度较高的套筒安装孔，套筒可在孔内沿轴向做直线进给运动，套筒前端采用莫氏锥孔设计，可适配标准莫氏顶尖及各类锥柄刀具，通用性较强。进给机构采用梯形丝杠传动结构，尾部的三辐式手轮转动时可带动丝杠旋转，驱动套筒平稳伸出或回缩，进给过程具备良好的自锁性能，可在任意进给位置保持稳定支撑力，不会因切削反作用力出现回缩问题。侧面设置的锁紧手柄可在套筒调整到合适伸出长度后，将套筒与尾座体锁止为一体，进一步提升加工过程的结构刚性。

从安装边界与尺寸适配角度，该尾座底座的导轨安装面宽度、导轨槽间距均匹配普通卧式车床的标准床身导轨参数，可直接适配多数中小型卧式车床的安装位，无需额外改造即可完成装配。整体结构设计充分考虑了机械加工场景的实用性，所有操作部件均布置在操作人员易触及的位置，手轮、锁紧手柄的操作力矩经过合理匹配，单人即可快速完成工位调整、套筒进给、锁紧固定等全套操作，能够有效降低加工准备阶段的辅助耗时，提升车间生产效率。
