多层板结构透明视效塑料注塑模具

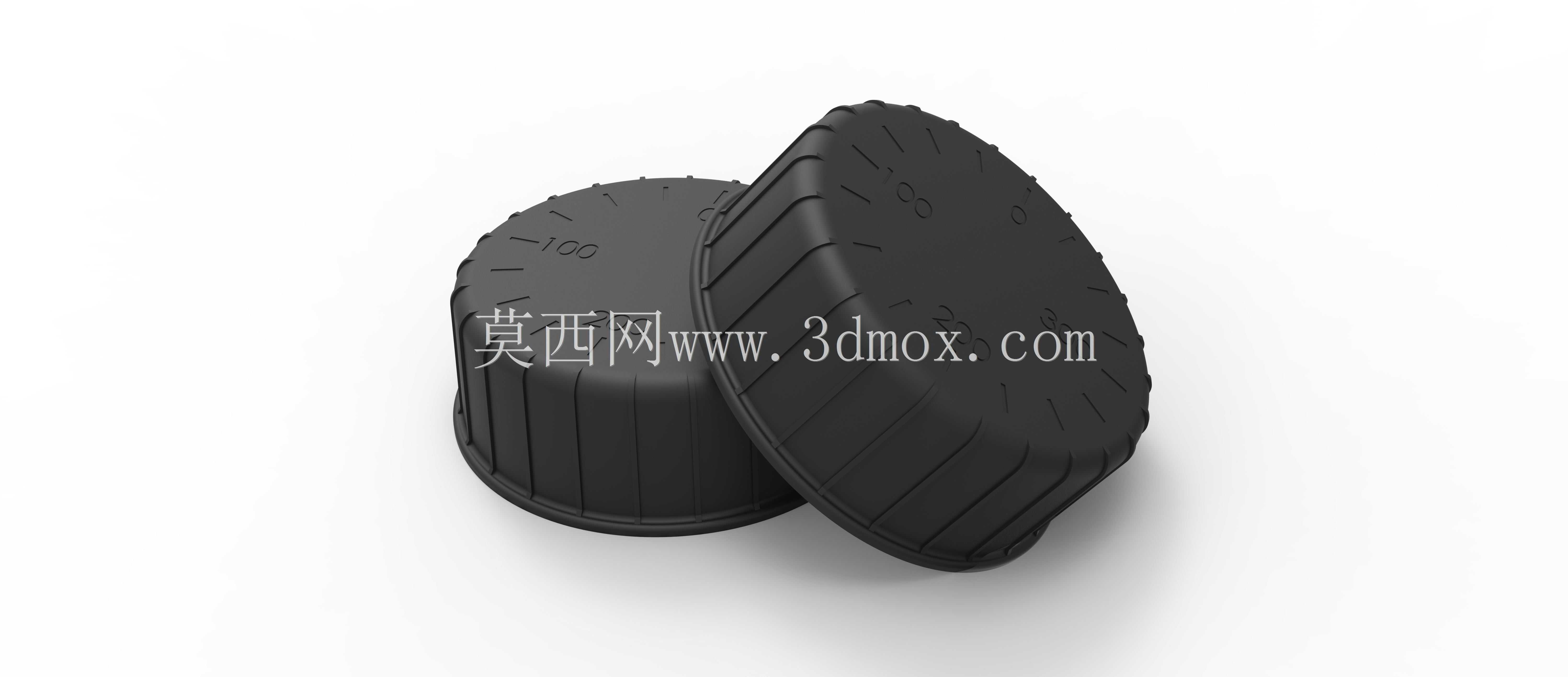

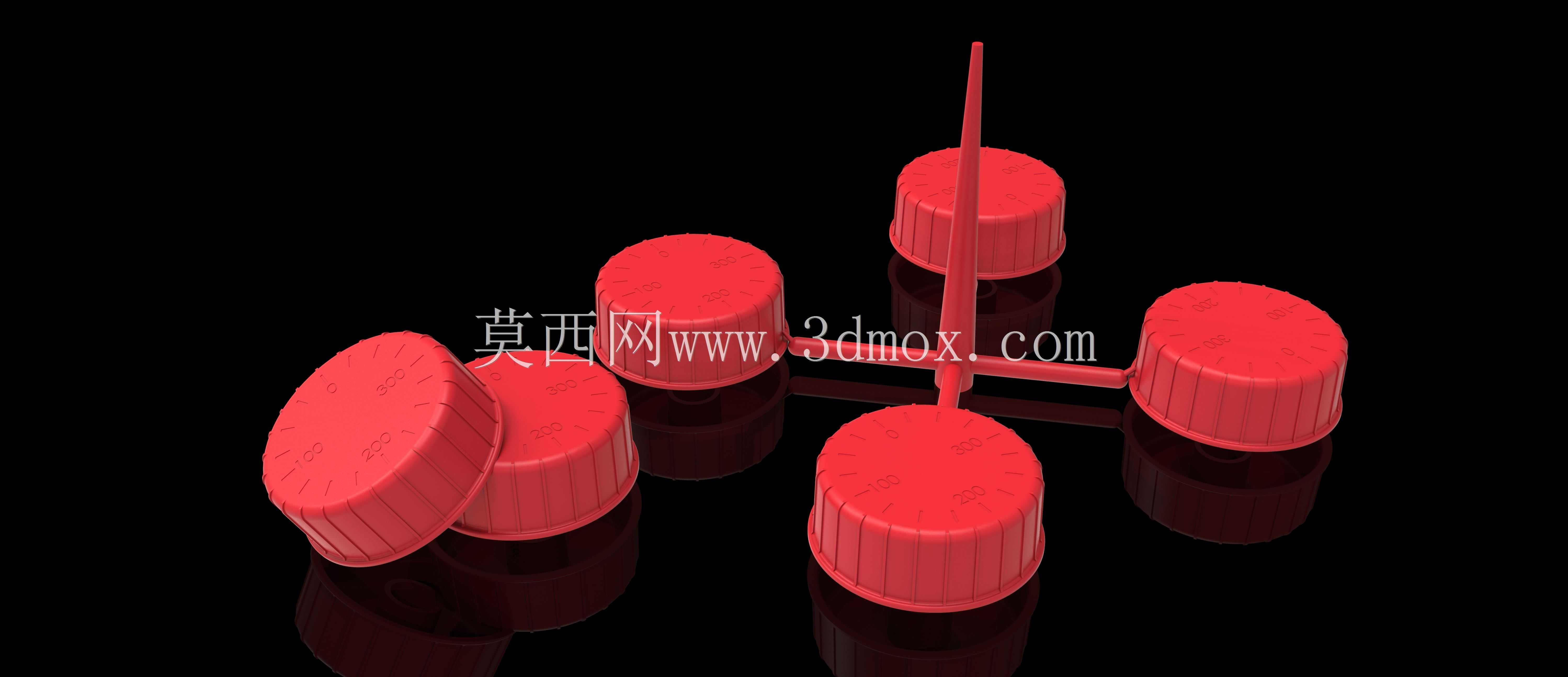

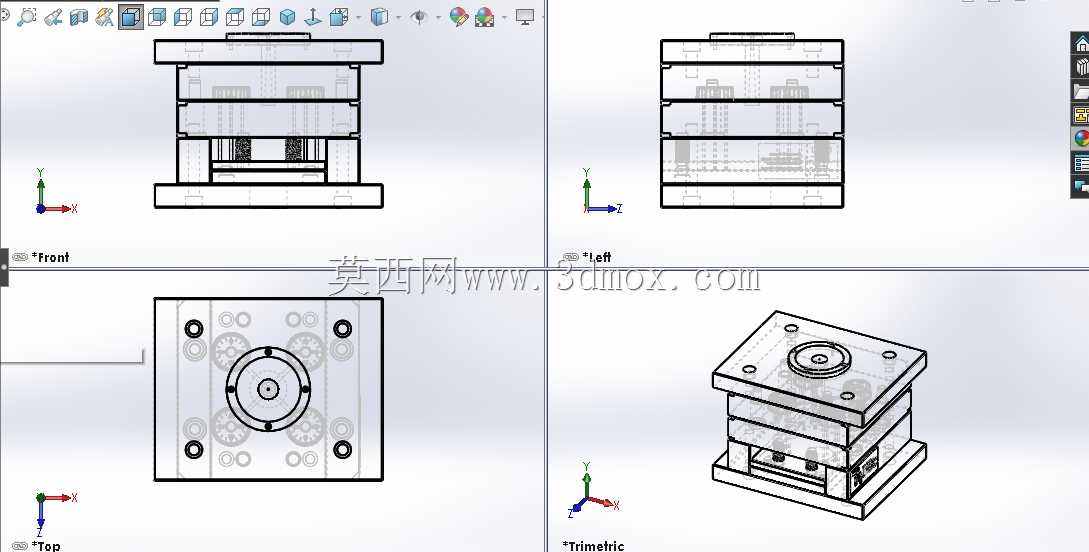

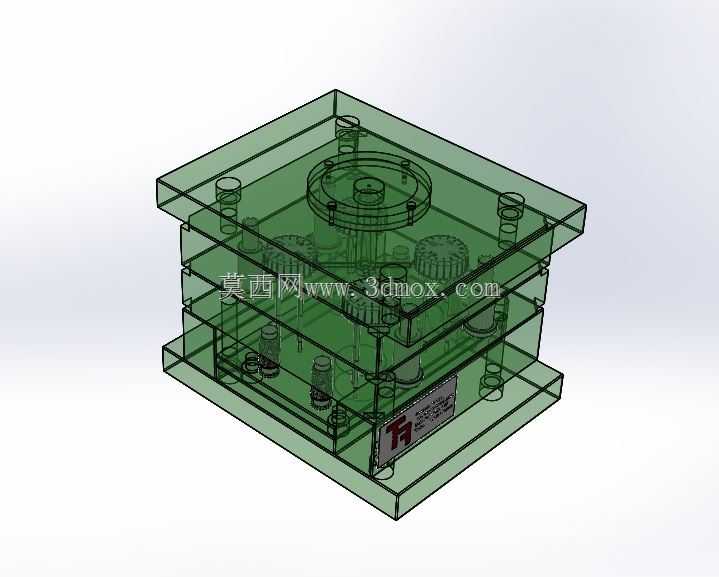

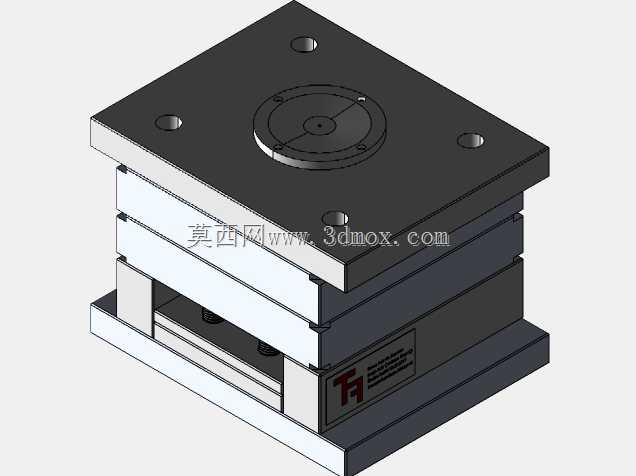

这套塑料注射成型模具，主要面向民用塑料制品、工业塑料配件的批量注塑生产场景，可适配卧式注塑机的安装工位，完成热塑性塑料的充模、保压、冷却定型全流程作业，覆盖日常消费塑料件、小型工业塑料结构件的生产需求，是注塑加工环节的核心成型工装。从功能特性来看，模具采用标准三板式模架分层结构，自上而下依次设置定模固定板、流道推板、定模板、动模板、动模垫板、顶出机构固定板与动模底板，各层板件通过导柱导套实现精准合模导向，合模过程中可保证型腔与型芯的同轴度误差控制在注塑工艺允许范围内，避免成型件出现飞边、错位等质量缺陷。模具内部集成了完整的浇注系统、冷却回路与顶出脱模结构，浇注系统采用均衡式流道布局，可将熔融塑料均匀输送至型腔各个区域，保证不同位置的充模压力一致，减少成型件的内应力与收缩变形；冷却回路沿型腔、型芯周边均匀排布，可通过循环冷却介质快速带走熔融塑料固化过程中释放的热量，缩短成型周期，提升生产效率；顶出机构采用多顶杆均匀排布设计，开模后可平稳将成型件从型芯上推出，避免顶出力不均导致的塑件变形、顶白等问题。在设计思路上，这套模具充分考虑了注塑生产的实操需求，模架选用标准规格尺寸，可快速适配对应吨位的常用注塑机，无需额外定制安装转接结构；各模板的连接螺丝、定位销位置均按照通用注塑模设计规范排布，方便生产过程中的拆装维护与易损件更换；型腔与型芯的成型面根据目标塑件的结构特征做了针对性的脱模斜度设计，既保证塑件成型后可顺利脱模，又能满足塑件的尺寸精度与外观质量要求。从安装边界来看，模具整体外形为规整的长方体堆叠结构，长宽尺寸匹配常用注塑机的拉杆间距，闭合高度适配注塑机的最大最小模厚范围，顶部定位环可直接嵌入注塑机定模固定板的定位孔中完成快速定位，侧面的锁模槽可配合注塑机的压块完成牢固装夹，模具开合行程与注塑机的开模行程匹配，可保证开模后有足够的空间取出成型件与清理流道凝料。透明视效的展示形式可清晰呈现模具内部的组件排布与结构逻辑，能帮助模具设计人员、注塑工艺人员快速理解模具的工作原理与结构组成，也可用于注塑加工环节的新员工培训，直观展示注塑模具的内部构造与各部件的协同运作逻辑。
