BL-5C规格手机锂电池三维建模作品

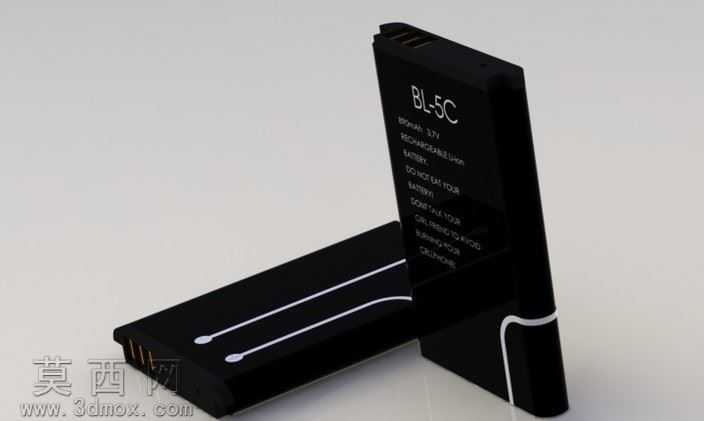

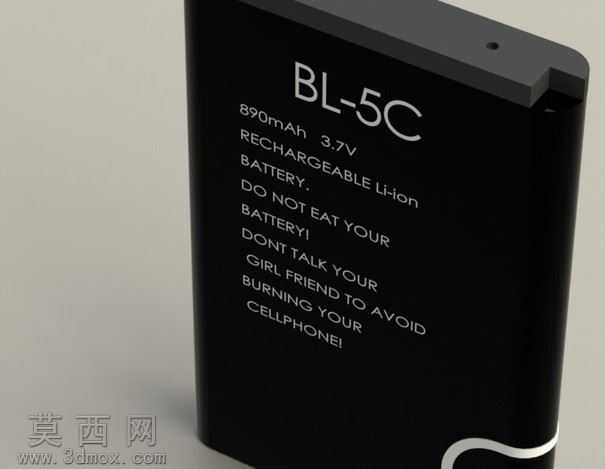

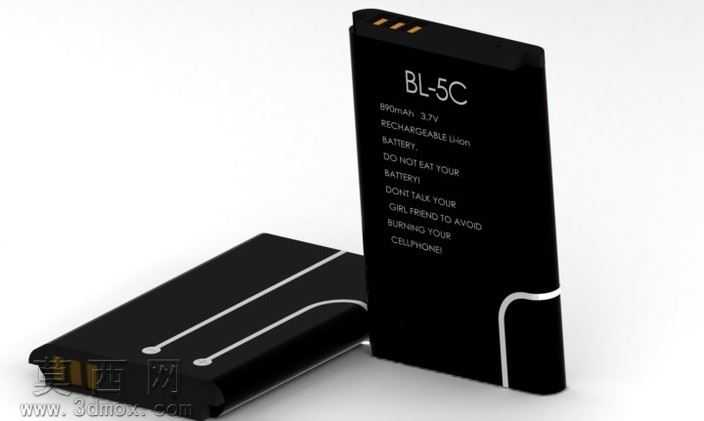

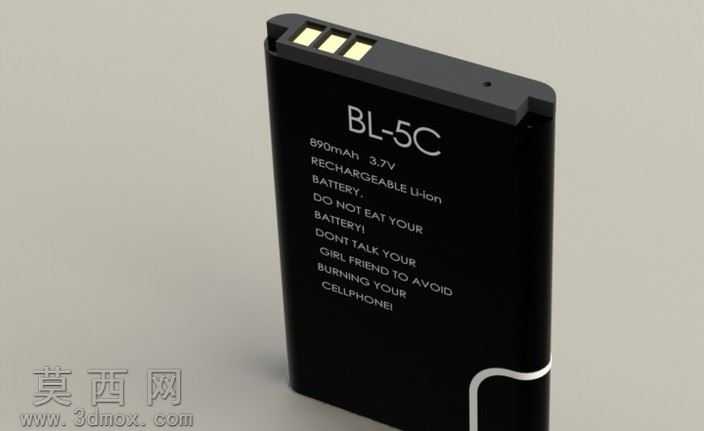

本作品为BL-5C规格手机锂电池的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，首先依据该型号电池的实际工业尺寸，绘制主体外壳的草绘轮廓，通过拉伸命令生成电池的长方体基体，针对电池边角的圆弧过渡特征，采用恒定半径圆角命令处理所有棱边，还原真实电池的圆润握持手感，避免尖锐棱角的失真表现。在电池顶部的金属接触触点部分，单独创建三个等距分布的铜质接触片结构，精准还原触点的凸起高度与间距参数，匹配实际手机电池仓的接触对位要求，同时对触点与外壳的衔接处做微小的沉台处理，还原真实产品的装配结构。外壳表面的标识区域采用包覆命令实现文字与图案的刻印效果，将BL-5C型号、额定电压、警示语等印刷内容精准映射到电池正面的曲面位置，避免贴图拉伸导致的文字变形问题。材质渲染阶段，为电池主体外壳赋予哑光黑色ABS塑料材质，调整材质的粗糙度参数至0.6，还原普通塑料电池外壳的微磨砂质感，避免过度反光的塑料失真效果；顶部金属触点赋予黄铜金属材质，调整金属度参数至0.9，添加轻微的使用磨损痕迹贴图，模拟真实电池长期使用后的触点氧化质感；电池侧面的装饰线条采用亮白色哑光漆材质，与黑色主体形成清晰的视觉对比，还原产品的外观设计细节。建模过程中严格还原电池的内部结构占位，在外壳内部预留电芯与保护电路的装配空间，外壳的壁厚参数设置为1.2mm，匹配实际注塑外壳的生产工艺要求，上下壳的卡扣衔接结构也做了精细化建模，还原电池外壳的扣合装配逻辑。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出电池的立体轮廓与表面标识细节，辅光源从另一侧补光消除暗部死黑，背光源勾勒电池的边缘轮廓，最终渲染出的效果清晰展现电池的外观细节与结构特征，可用于数码配件产品展示、结构教学演示、装配模拟等多种场景。
