智能硅胶手环内置电路板组件设计

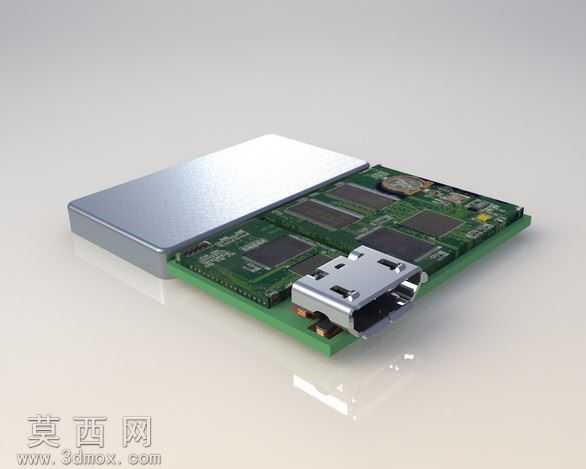

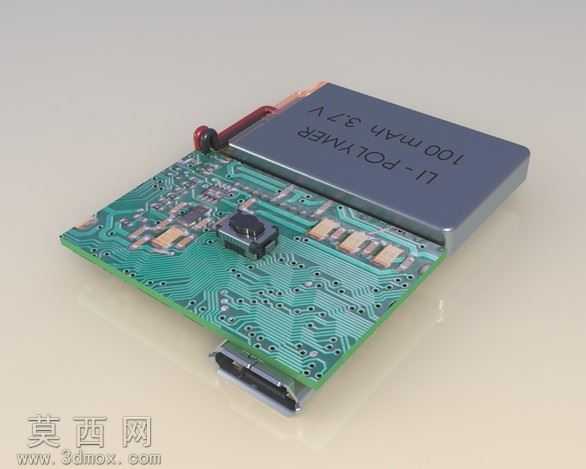

本作品为智能硅胶手环的内置核心电路板组件三维建模成果，建模过程围绕穿戴类电子产品的紧凑结构特性展开，首先依据硅胶手环的内部腔体尺寸确定PCB主板的轮廓边界，精准规划板上各类电子元器件的排布位置，避免元器件与手环外壳产生装配干涉。建模阶段对PCB板的走线层做了简化示意处理，还原了绿色阻焊层的材质质感，板上的贴片电容、晶振、按键开关等元器件均按照实际封装尺寸1:1建模，还原了元器件的金属引脚、塑封外壳的细节特征，不同元器件分别赋予对应的材质属性：贴片电容赋予米黄色陶瓷质感，晶振赋予黑色哑光塑壳搭配银色金属面的材质，按键开关还原黑色橡胶按键与金属引脚的材质差异。板载的锂聚合物电池建模还原了铝塑膜外壳的金属哑光质感，表面的印刷标识做了反向处理以匹配实物电池的印刷方向，电池与主板连接的红黑导线做了柔性走线模拟，还原导线自然弯折的形态，主板端部的USB接口建模还原了金属屏蔽壳与内部胶芯、接触弹片的分层结构。渲染阶段采用柔和的漫反射打光方案，避免金属部件产生过强的反光干扰结构展示，背景选用浅灰色纯色背景突出电路板组件本身，材质调试阶段针对PCB板的哑光绿油、电池的银灰色铝塑膜、电子元器件的不同塑壳质感分别调整粗糙度与反射参数，让整体渲染效果贴近实物拍摄的视觉感受。设计过程中充分考虑硅胶手环的装配需求，所有元器件的高度均控制在手环内部腔体的限高范围内，电池的尺寸匹配手环内部预留的电池仓空间，主板边缘做了圆角处理避免装配时刮伤硅胶外壳，整体建模严格遵循消费类电子产品的结构设计规范，可用于手环结构验证、装配模拟、产品展示等场景，完整还原了智能手环核心电子部分的结构组成与材质特征。
