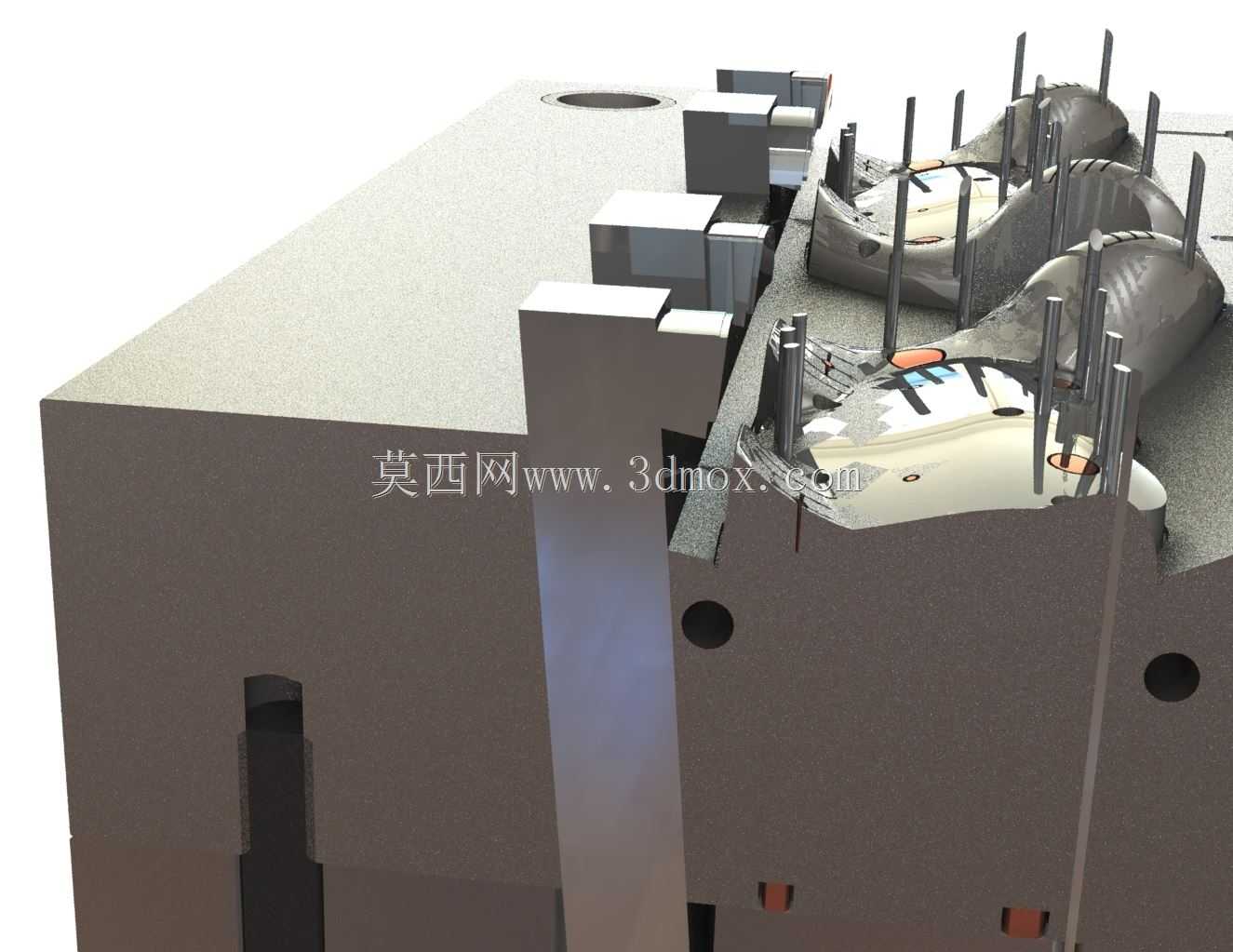

热流道多腔注塑模具结构设计

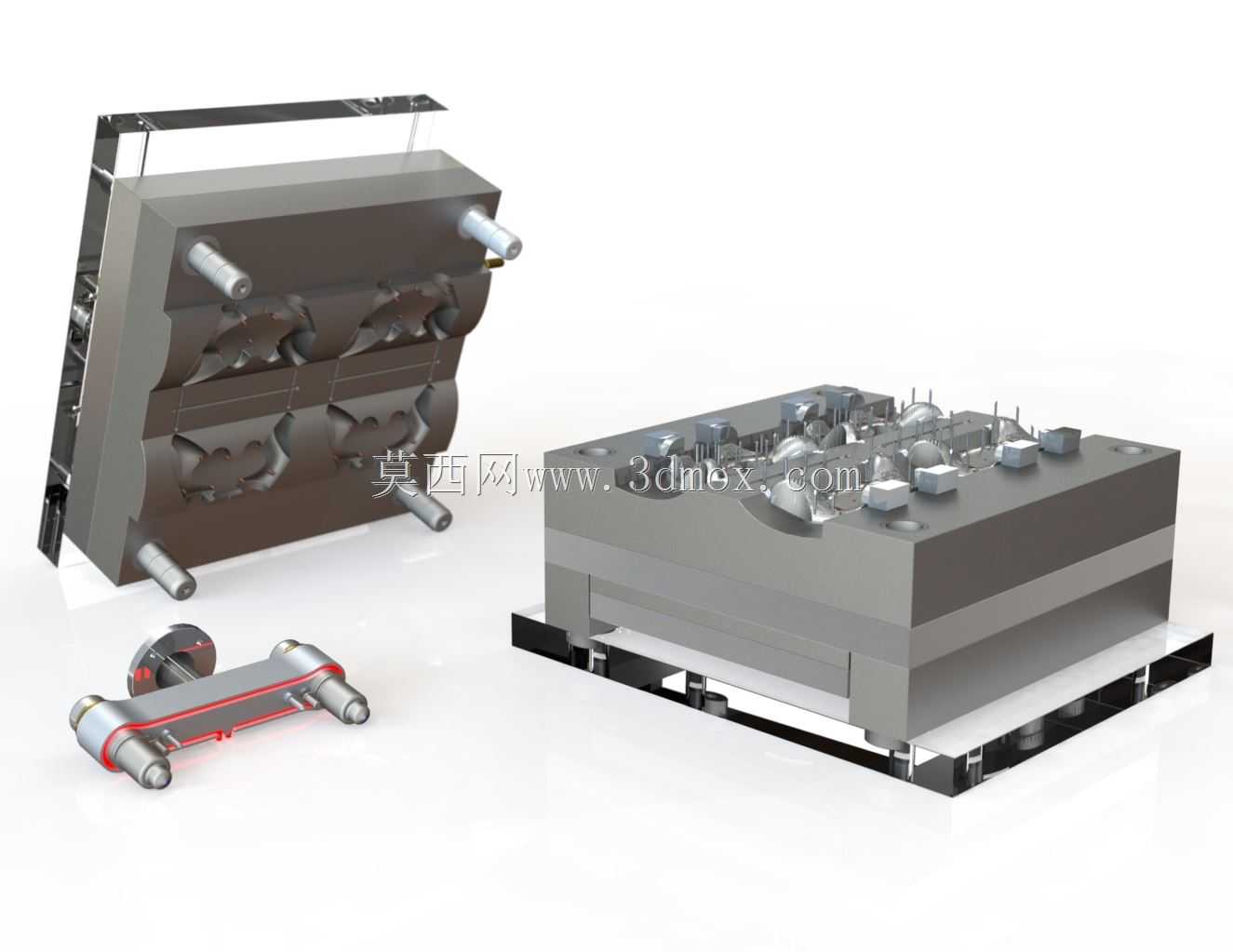

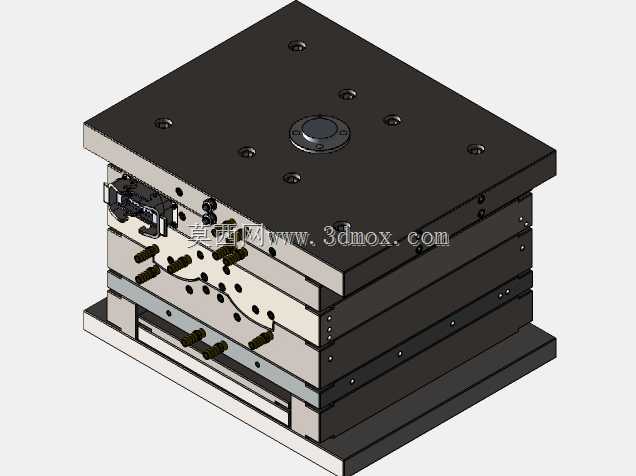

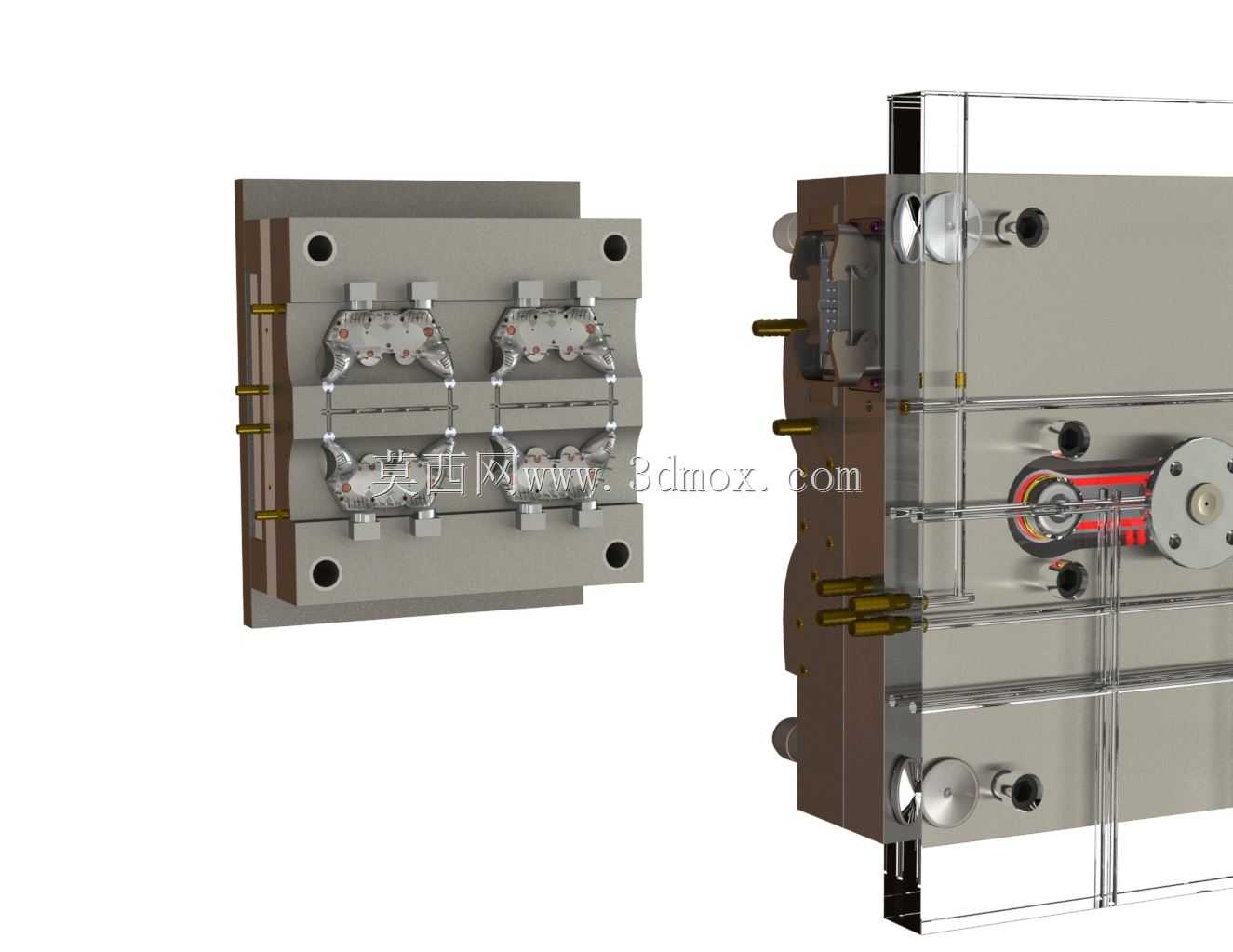

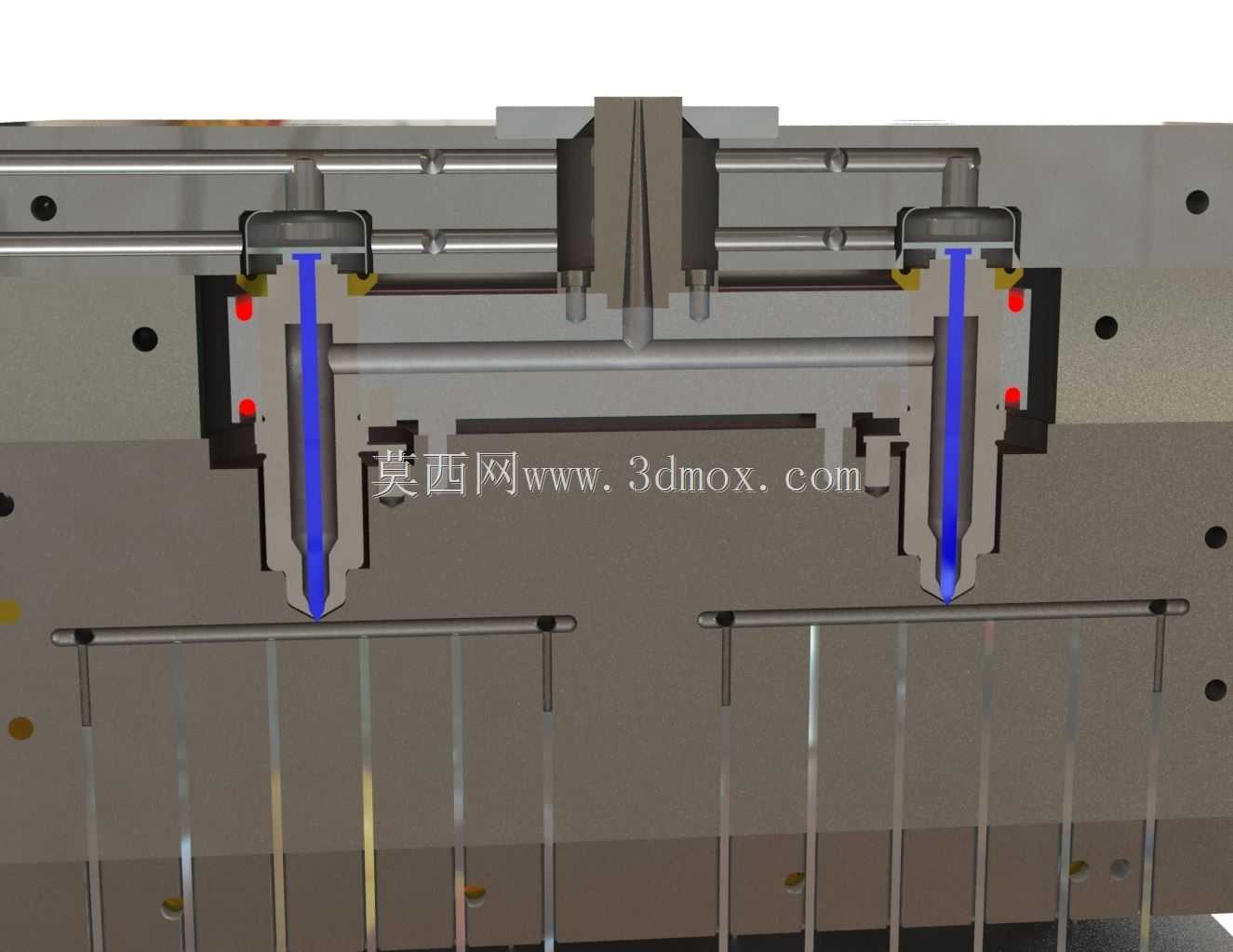

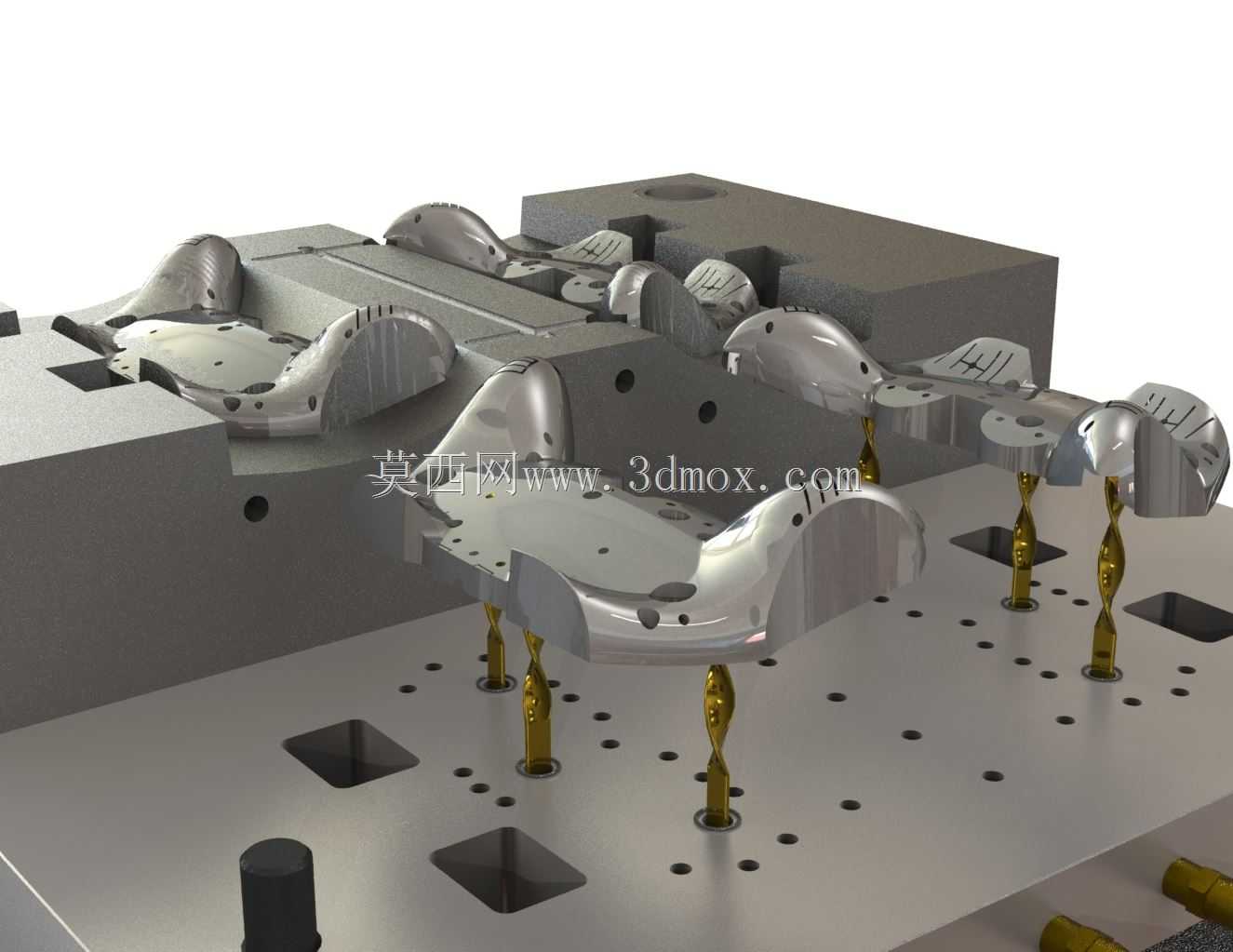

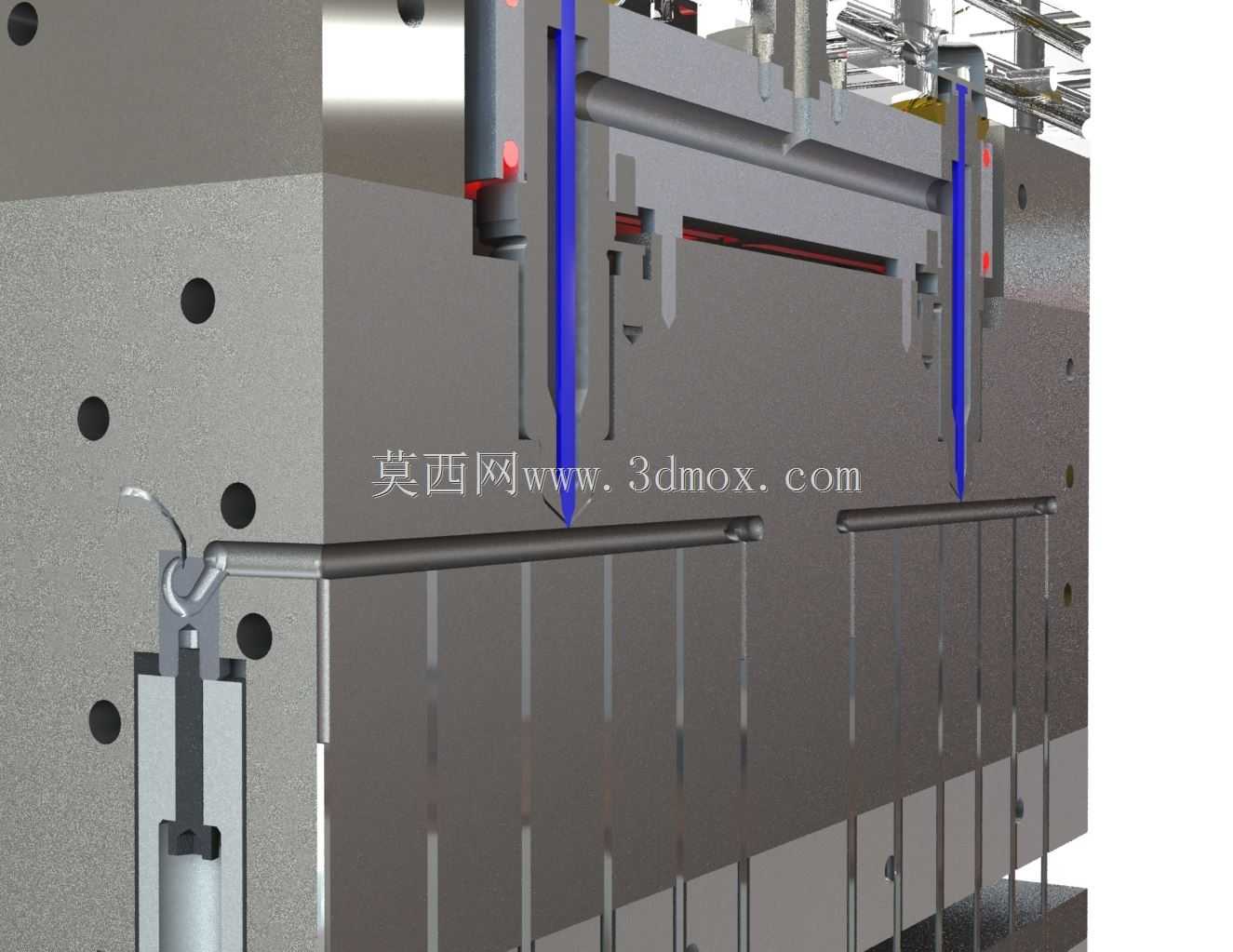

这套热流道注塑模具主要面向批量塑胶零件的注塑成型生产场景，适配卧式注塑机的安装使用需求，在消费电子配件、小型家电结构件、日用塑胶制品的量产环节中能够发挥核心作用，相比普通冷流道模具可大幅减少流道凝料损耗，缩短单件成型周期，提升批量生产的材料利用率与生产效率。模具采用一模多腔的结构布局，能够在单次注塑循环中完成多个同规格塑胶零件的成型，充分匹配中小尺寸塑胶件的大批量生产需求，有效摊薄单件产品的制造成本。从结构设计来看，模具分为定模与动模两大核心部分，定模侧集成热流道系统，通过精准的温度控制维持流道内塑胶熔体的熔融状态，避免流道内物料冷却凝固，省去了普通冷流道模具生产过程中去除流道凝料的后处理工序，同时能够保证各模腔进胶的一致性，减少不同模腔成型零件的尺寸偏差与外观缺陷。动模侧设置有成型型芯、冷却水路与顶出机构，冷却回路沿型芯与型腔的成型面均匀排布，能够在注塑保压完成后快速带走模腔内的热量，让塑胶零件均匀冷却定型，减少零件翘曲、缩痕等成型缺陷；顶出机构采用平稳的顶出布局，在开模后能够将成型完成的零件平稳从动模型芯上顶出，避免顶出过程中零件出现变形、顶白等外观损伤。模具的导向定位结构采用高精度导柱导套配合，在合模过程中能够保证定模与动模的精准对位，避免合模错位导致的型腔损伤、零件飞边等问题，同时模具的安装尺寸适配常规规格卧式注塑机的装模边界，锁模孔、定位圈的尺寸符合通用注塑机的安装标准，无需额外改装即可快速上机调试投入生产。整套模具的结构设计充分考虑了量产过程中的维护便捷性，易损部件均采用模块化设计，在长期生产出现磨损后可快速更换，减少设备停机维护的时间，同时热流道系统的接线与温控模块采用外置布局，方便生产过程中的温度参数调整与故障排查，能够适配PP、ABS、PC等多种常用热塑性塑胶材料的成型加工需求，在保证零件成型精度的前提下，最大化提升批量生产的稳定性与生产效率。
