多腔花型塑料件注塑成型模具结构

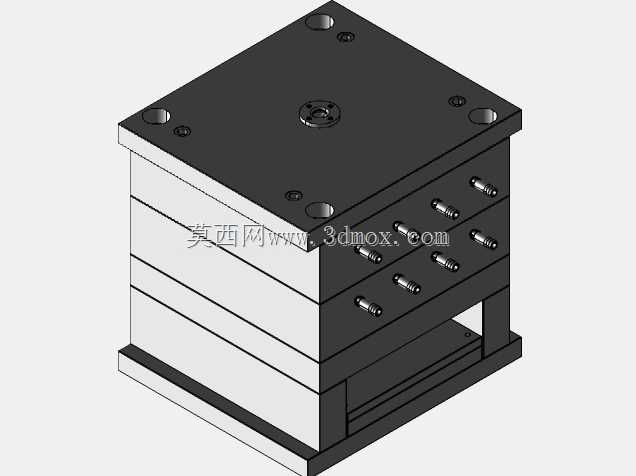

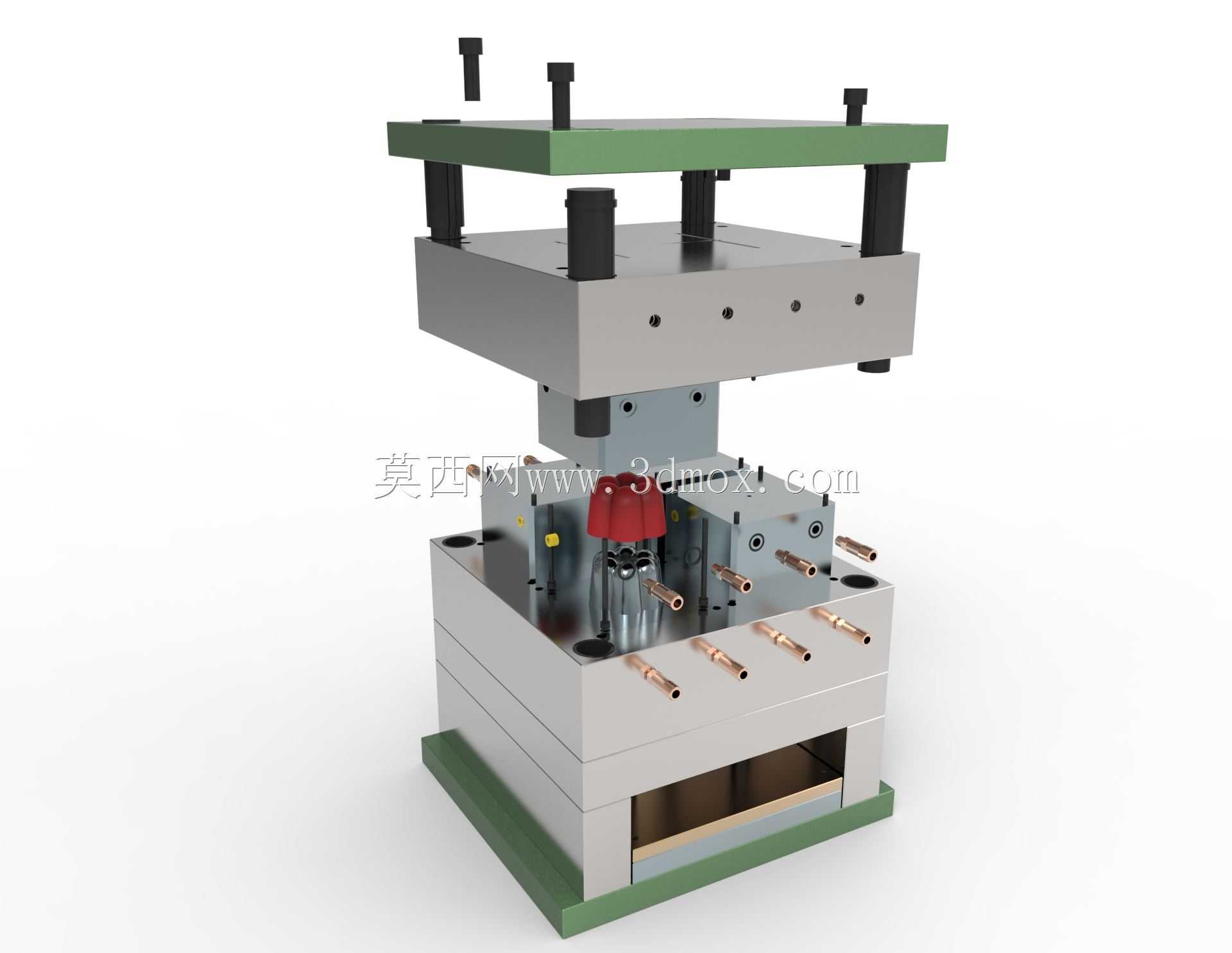

这套模具面向日用塑料制品量产场景设计，主要用于花型外观塑料装饰件、果冻杯类食品包装容器、创意手工皂模塑制品的批量注塑生产，适配常规卧式注塑机安装使用，可满足中小批量日用快消品、文创周边产品的成型加工需求，在日用品加工厂、小型注塑生产车间、文创产品定制工坊都有明确的应用空间。模具采用一模六腔的排布设计，六个型腔围绕模具中心均匀对称布局，这种排布方式可以让注塑过程中熔融塑料的充模流动距离保持一致，有效降低各型腔之间的成型压力差，减少不同模腔产出制品的尺寸偏差、外观缺陷概率，同时对称布局也能平衡注塑过程中的锁模受力，避免模具长期生产出现偏载磨损，延长模具整体使用寿命。模具的冷却系统采用侧置铜质水嘴布局，四组水路分别对应不同区域的型腔，可根据不同塑料原料的成型温度需求接入恒温冷却水，在注塑保压完成后快速带走型腔内的热量，缩短制品冷却定型时间，提升整体生产节拍，水路接口采用标准快插式水嘴规格，可适配车间常规冷却水输送管路，无需额外定制转接配件。模具的导向定位采用四角导柱导套结构，合模过程中可精准定位动定模的相对位置，避免型腔错位导致制品出现飞边、错台缺陷，模具上下模板设置有标准吊环孔与定位环结构，可直接匹配常规注塑机的定位孔安装尺寸，上机装夹时无需额外加工适配垫板，降低装调难度。模具的成型型腔直接复刻花型制品的外轮廓曲面，型腔表面做抛光处理，可保证成型后的塑料件外表面光滑无划痕，无需后续额外抛光工序即可直接使用，顶出结构采用均匀分布的顶针布局，顶出力作用在制品的非外观面，避免顶出痕迹影响制品外观质量。模具整体外形为方正箱式结构，安装边界规整，可适配锁模力120吨到180吨区间的通用卧式注塑机，无需对注塑机拉杆间距、模板尺寸做特殊改造，适配性较强。
