螺旋扫掠式开口锁环结构设计

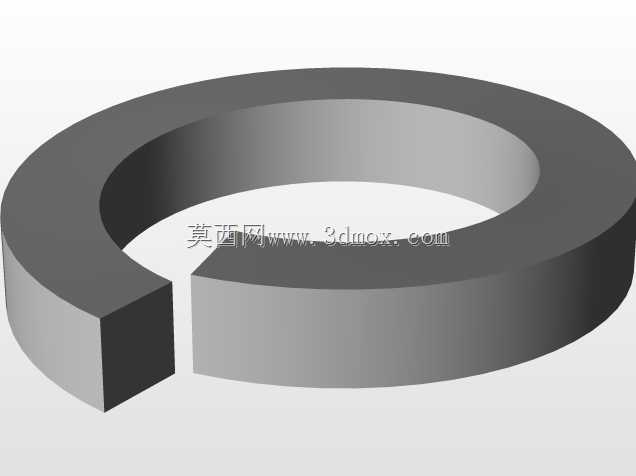

锁环作为工业装配领域应用极广的锁紧定位零件，广泛覆盖液压管路连接、轴承轴向定位、轴系零件限位、气动组件紧固等多个场景，在各类机电设备、工程机械、输送装置的装配环节中承担着防止配合件轴向窜动、抵消运行振动带来的连接松脱风险的核心作用，是保障设备长期稳定运行不可或缺的基础五金零件。这款采用螺旋扫掠工艺成型的开口锁环，在传统C型挡圈的结构基础上做了针对性优化，整体采用带均匀螺旋升角的环形开口结构，区别于普通平切口挡圈的直角切口设计，螺旋过渡的切口结构能够让锁环在装入轴槽或者孔槽的过程中，受力分布更加均匀，不会出现普通挡圈安装时切口处应力集中导致的翘曲、断裂问题，同时螺旋贴合面能够在锁环卡入槽位后形成更大的轴向接触摩擦力，大幅提升锁紧状态下的防松性能，即使在设备持续高频振动、轴系存在小幅轴向窜动的工况下，也能保持稳定的锁紧状态，不会出现松脱移位的问题。在设计思路上，这款锁环首先围绕安装场景的适配性展开，先根据目标适配的轴径或者孔径确定基础环形轮廓的内外径尺寸，预留合理的安装间隙，避免锁环装入后与相邻配合件出现运动干涉；之后通过螺旋线参数的精准设定，控制螺旋升角在合理区间，既保证切口处的螺旋面能够顺畅引导安装时的弹性形变，降低安装所需的外力，又不会因为升角过大导致锁环在受轴向推力时出现沿螺旋面滑脱出槽的风险。开口处的间隙尺寸经过反复校核，既满足锁环弹性撑开或者收缩装入槽位的形变需求，又能在装入后开口间隙控制在极小范围，避免杂质通过间隙进入槽位影响锁紧效果。在外形尺寸与安装边界上，这款锁环的环体截面采用矩形结构，厚度与适配的安装槽深度精准匹配，装入槽位后环体突出槽位的高度经过严格控制，既保证足够的轴向挡接面积，又不会突出过多与相邻的转动零件、密封组件发生摩擦剐蹭；锁环的外边缘与内边缘都做了微小的倒角处理，既能够去除加工毛刺避免安装时划伤操作人员或者配合零件表面，也能引导锁环顺畅卡入槽位，降低安装对位的难度。相较于传统的平切口锁环，这款螺旋扫掠结构的锁环在同等材质、同等线径的条件下，能够承受更大的轴向冲击载荷，同时弹性衰减速度更慢，反复拆装后的锁紧性能保持率更高，适合需要定期维护拆装的设备部位使用，能够有效降低设备运维过程中的零件更换成本，也能减少因为锁环失效导致的设备故障停机风险。在实际应用中，这类锁环既可以用于静态的连接部位定位，也可以适配中低速转动的轴系限位，覆盖从普通民用机电到重型工程机械的多场景锁紧需求。
