带孔头部外螺纹细长杆连接销轴设计

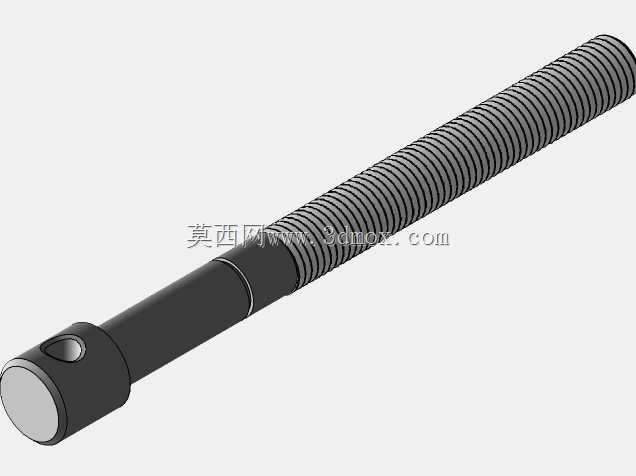

本次设计的带孔头部外螺纹细长杆类零件，属于机械连接领域常用的紧固与定位组合构件，广泛应用于各类需要铰接定位加螺纹锁紧的机械装配场景，常见于工业设备的连杆机构铰接处、工装夹具的定位锁紧单元、小型传动结构的轴销连接部位，同时也适配食品加工设备、户外不锈钢器械、精密检测装置等对连接件防锈性能有要求的使用场景，能够同时承担径向铰接承载与轴向锁紧定位的双重功能，替代传统销轴加锁紧螺母的分体式组合方案，减少装配环节的零件数量，提升装配效率与连接结构的紧凑性。从功能特性来看，该零件杆部采用全牙型外螺纹结构，可通过螺纹旋合长度灵活调整轴向锁紧位置，适配不同厚度的被连接件叠装需求，头部设计的径向通孔用于穿装开口销或者锁紧钢丝，在螺纹旋合到位后穿入锁止件，能够有效避免设备运行过程中因振动导致的螺纹回松问题，保障连接结构在长期交变载荷、振动工况下的连接可靠性，杆部末端做倒角处理，能够在装配时快速对准被连接件的安装孔，降低装配对位难度，避免螺纹牙型在装配过程中与安装孔边缘发生磕碰损伤。设计过程中，首先结合铰接场景的径向承载需求确定杆部的基础直径，保证零件在承受径向剪切载荷时具备足够的抗剪强度，避免运行过程中出现杆部剪断失效；其次根据被连接件的叠装厚度范围确定螺纹段的有效长度，保证螺纹旋合圈数满足轴向锁紧的强度要求，避免螺纹牙型受力过大发生滑牙；头部径向通孔的位置设置在螺纹段末端靠近光杆过渡的区域，既保证锁止件安装后不会干涉螺纹的正常旋合，也能让锁止件紧贴被连接件端面，起到可靠的防松效果；整体采用不锈钢材质设计，表面粗糙度控制在合理区间，既满足户外、潮湿工况下的防锈需求，也能降低螺纹旋合过程中的摩擦阻力，提升装配顺滑度。从安装边界来看，该零件的最大外径为螺纹大径尺寸，安装时需要在被连接件上加工与螺纹大径适配的过孔或者内螺纹孔，头部通孔的直径适配标准规格的开口销，安装时预留的操作空间需要满足开口销掰开操作的空间需求，杆部长度可根据实际装配场景的叠装总厚度进行适配调整，保证螺纹旋合后通孔能够露出被连接件端面，方便锁止件的安装操作，整体结构紧凑，不需要额外搭配复杂的锁紧配件，能够在狭小的装配空间内完成可靠的连接锁紧作业。
