交错轴传动用钢制锥齿轮啮合组件

项目分类:3D模型 发布时间:2021-05-26 ID:187362
  • 交错轴传动用钢制锥齿轮啮合组件
  • 交错轴传动用钢制锥齿轮啮合组件
  • 交错轴传动用钢制锥齿轮啮合组件
  • 交错轴传动用钢制锥齿轮啮合组件
  • 交错轴传动用钢制锥齿轮啮合组件
  • 交错轴传动用钢制锥齿轮啮合组件
  • 交错轴传动用钢制锥齿轮啮合组件
  • 交错轴传动用钢制锥齿轮啮合组件
  • 交错轴传动用钢制锥齿轮啮合组件

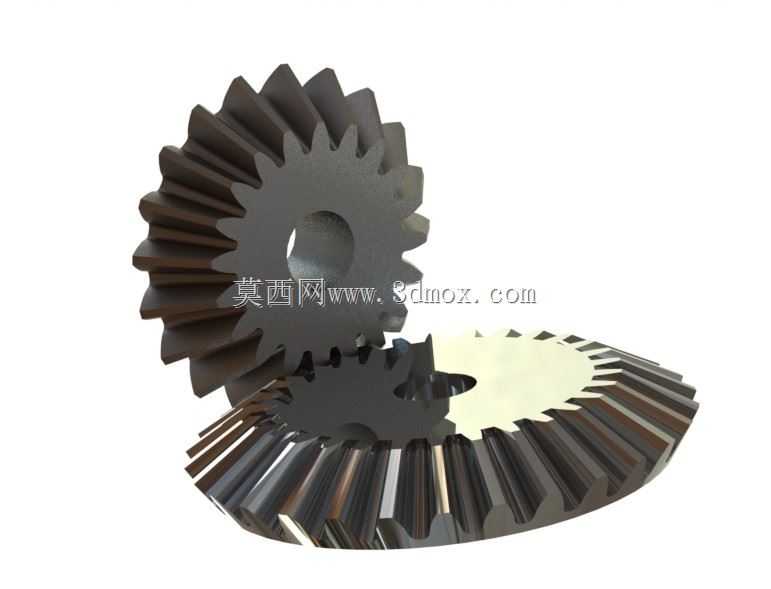

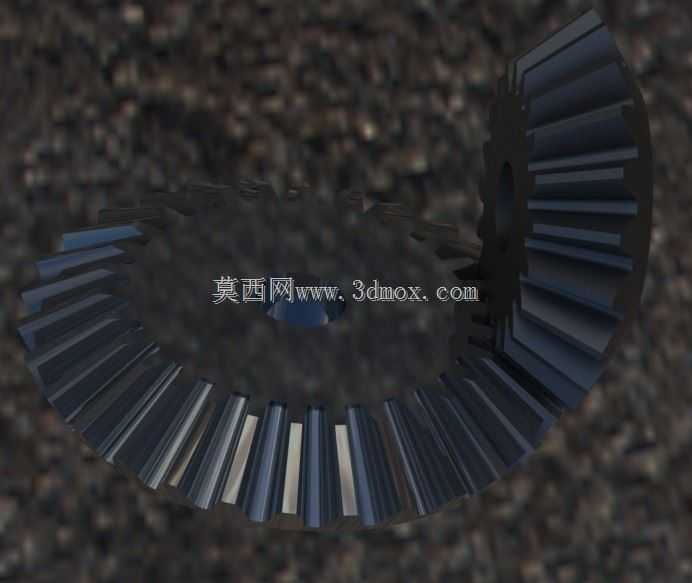

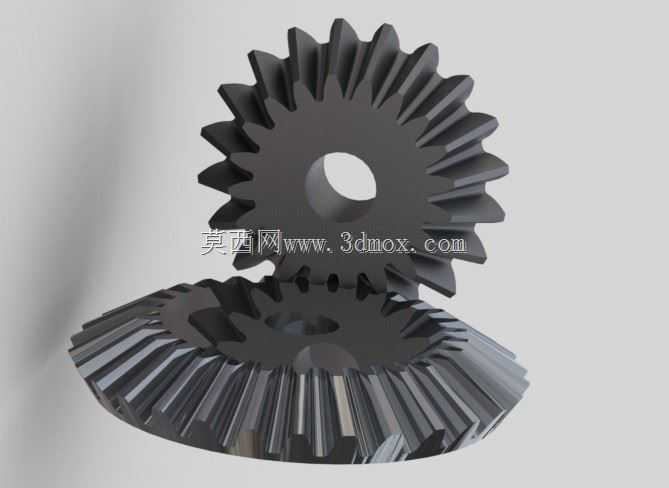

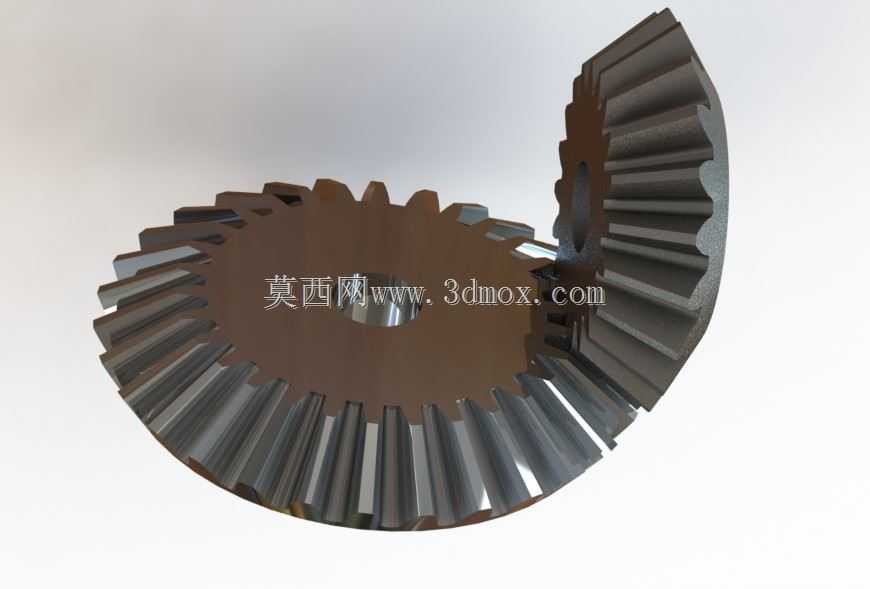

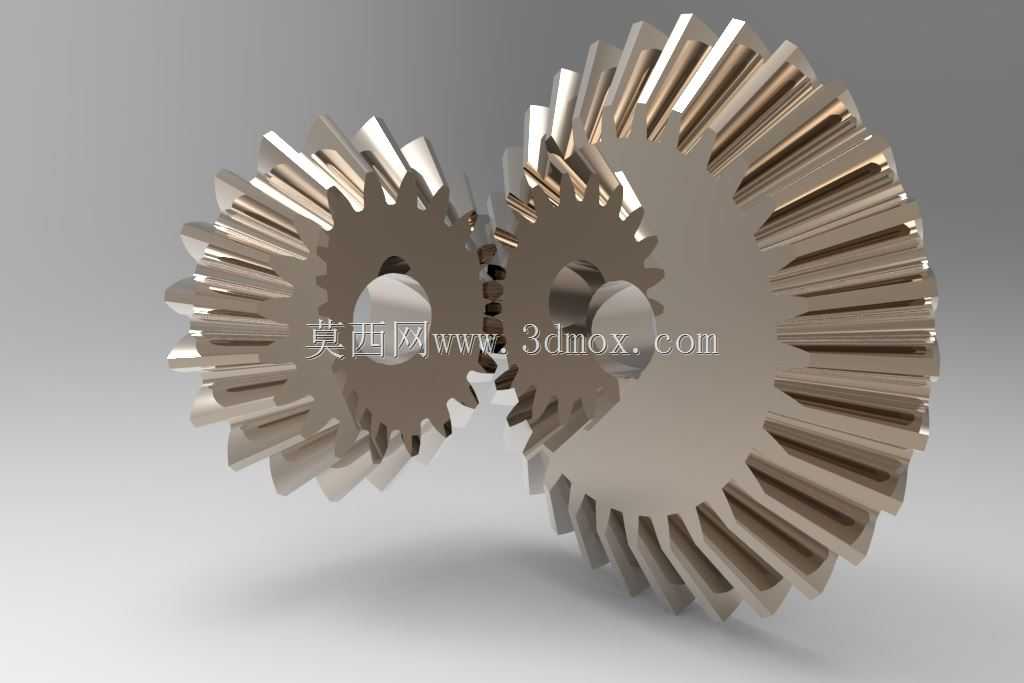

这套锥齿轮组件是机械传动系统中专门用于实现交错旋转轴之间动力传递的核心部件,广泛应用在需要改变动力传输方向的工业设备场景中,常见于中小型机床的进给传动单元、农用机械的动力转向模块、轻工输送设备的转角驱动结构、小型减速机的换向传动段,也可用于自动化生产线的变位机构、园林工具的动力输出端等需要90度左右转角传力的工况,能够在紧凑的安装空间内完成旋转动力的转向传输,替代多组平行轴齿轮的复杂排布,有效缩减传动机构的整体占用体积。

从功能特性来看,该组锥齿轮采用直齿齿形设计,啮合过程中齿面接触为线接触形式,传动效率较高,对安装精度的容错性优于螺旋锥齿轮,日常维护难度更低,适合中低速、中等载荷的传动场景使用。齿轮的齿部经过等模数等压力角的参数匹配设计,啮合时齿侧间隙控制在合理区间,既能够避免卡滞磨损,也可减少传动回程误差,保证动力传递的平稳性,运转过程中不会出现明显的冲击异响,可适配常规脂润滑或油润滑的传动腔环境。

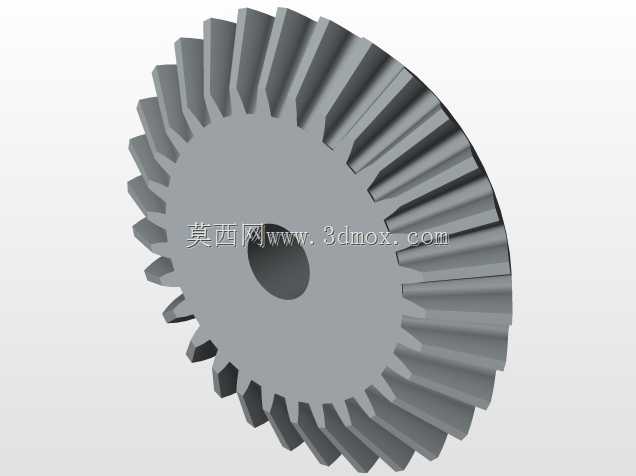

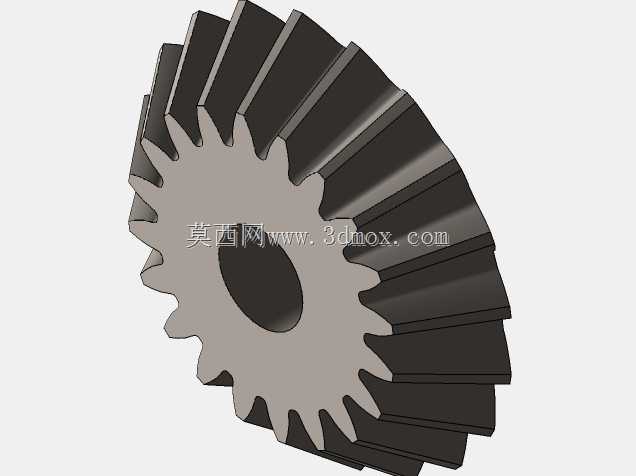

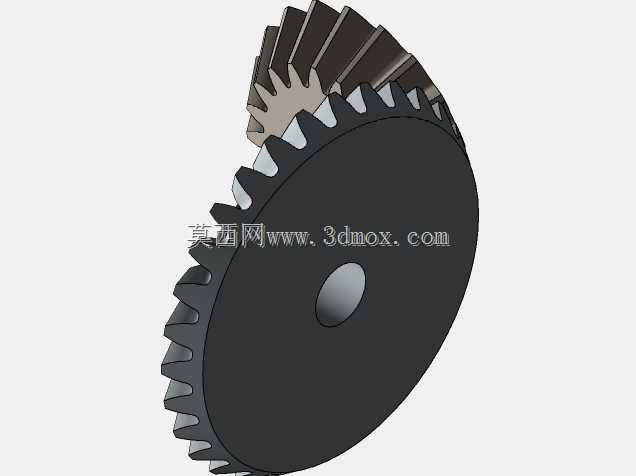

设计思路上,该组件围绕紧凑化传动需求展开,两个配对齿轮分别采用盘状大轮与小锥轮的搭配形式,大轮端采用中心通孔加定位孔的安装结构,可直接与传动轴通过键连接实现周向固定,小轮端同样设置中心安装孔与轴伸位匹配,两个齿轮的安装基准面经过同轴度适配设计,装配时只需保证两轴的交点与齿轮节锥顶点重合,即可实现顺畅啮合,无需额外的复杂调整结构。齿形部分采用渐开线锥齿廓设计,保证传动过程中瞬时传动比稳定,不会出现转速波动,同时齿顶与齿根都设置了合理的圆角过渡,减少应力集中现象,提升齿轮的抗冲击载荷能力,延长部件的使用寿命。

从安装边界来看,大锥齿轮的外径适配常规小型传动腔的内部空间,齿面宽度覆盖常规传动所需的接触面积,安装时两轴的垂直相交公差可控制在常规机械加工的精度范围内,不需要超高精度的加工配合即可实现稳定传动,齿轮的轴向定位尺寸经过匹配设计,装配后不会出现轴向窜动导致的啮合偏移,整体结构可以直接集成到现有传动系统的转角位置,不需要对原有设备的安装框架做大幅改动,适配性较强。
