精密摆线啮合齿轮传动结构设计

项目分类:3D模型 发布时间:2021-05-26 ID:187371
  • 精密摆线啮合齿轮传动结构设计
  • 精密摆线啮合齿轮传动结构设计
  • 精密摆线啮合齿轮传动结构设计
  • 精密摆线啮合齿轮传动结构设计
  • 精密摆线啮合齿轮传动结构设计
  • 精密摆线啮合齿轮传动结构设计
  • 精密摆线啮合齿轮传动结构设计
  • 精密摆线啮合齿轮传动结构设计
  • 精密摆线啮合齿轮传动结构设计

摆线齿轮作为高精度传动场景的核心构件,广泛应用于精密减速器、计时仪器、小型自动化传动模组、工业机器人关节传动单元等对传动回差、啮合平稳性有严苛要求的领域,相较于传统渐开线齿轮,其具备重合度高、磨损均匀、传动比恒定、啮合冲击小的显著优势,尤其适合小模数、大传动比的紧凑空间传动布局,能够在有限安装尺寸内实现稳定的动力与运动传递,有效降低传动过程中的振动与噪音,提升整套传动系统的运行精度与使用寿命。

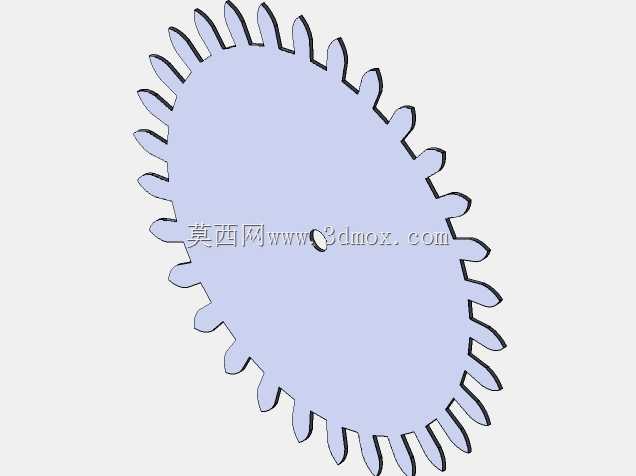

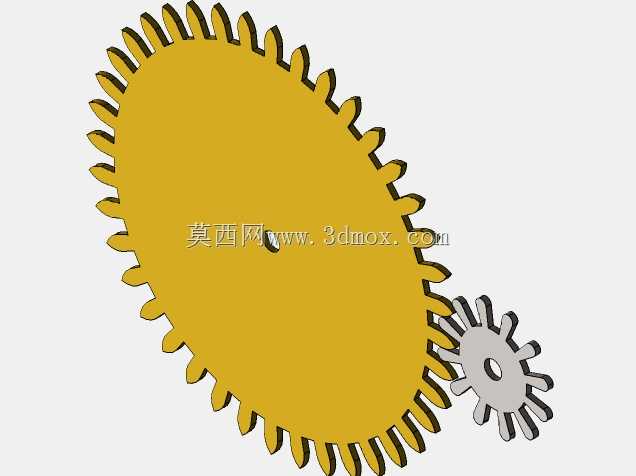

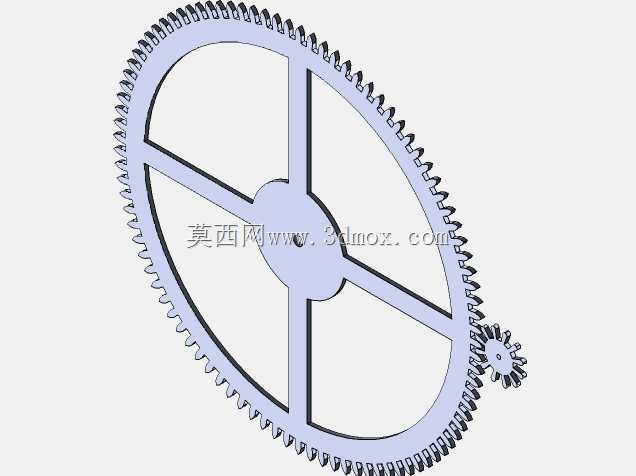

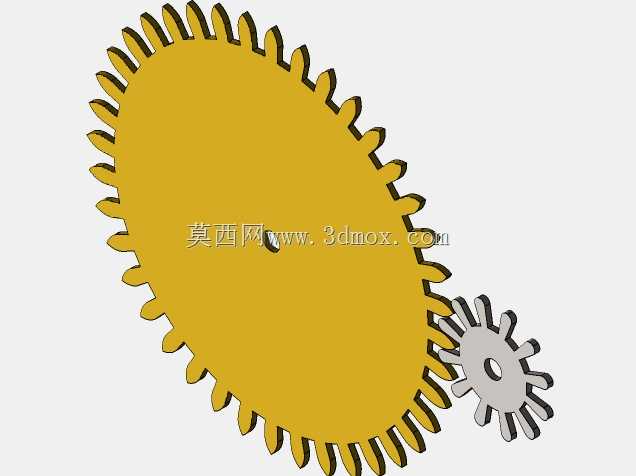

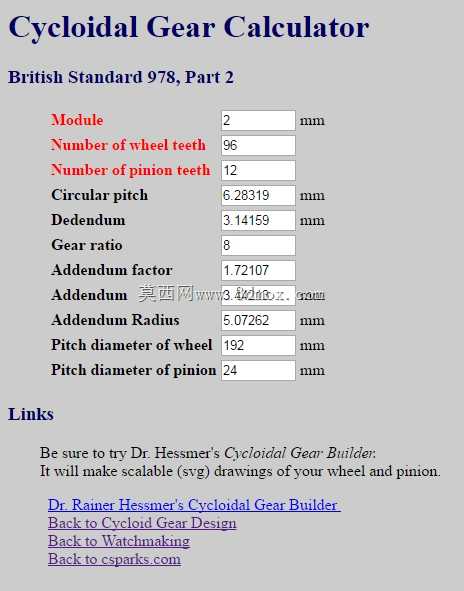

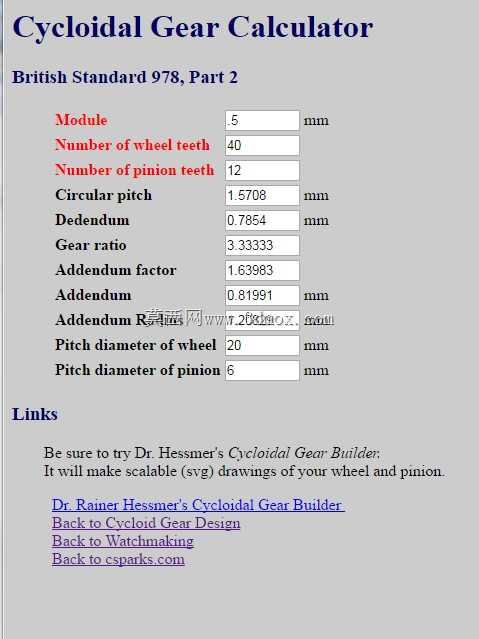

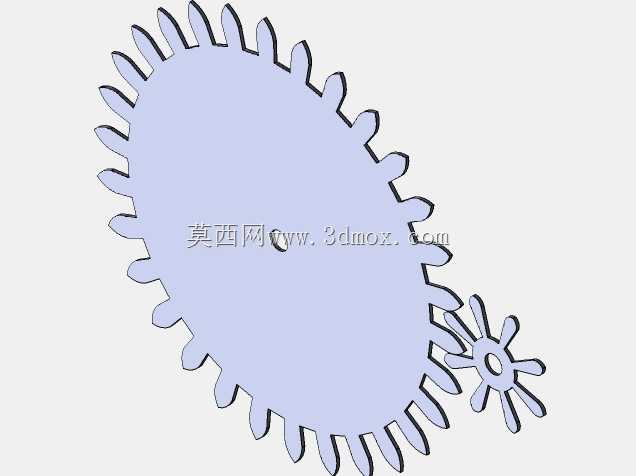

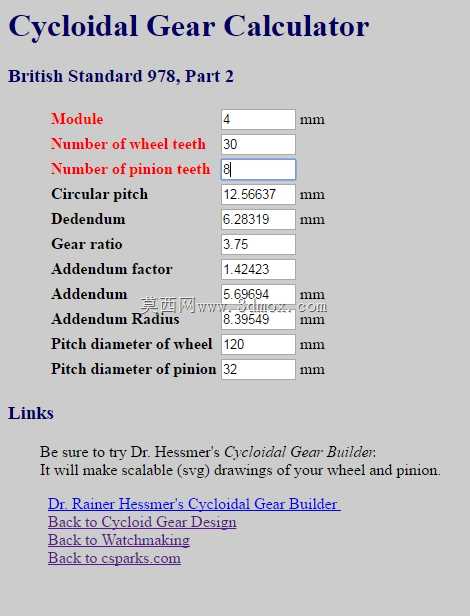

本次设计的摆线齿轮传动副,围绕摆线齿廓的成型逻辑展开,核心遵循摆线啮合的基本原理,通过匹配大小齿轮的齿数参数,确定两轮的中心距安装边界,先完成节圆参数的匹配设定,再依据齿顶高、齿根高的取值范围分别绘制齿顶圆弧与齿根圆弧轮廓,针对小齿轮齿数较少的应用场景,专门优化了齿根位置的轮廓过渡,避免啮合过程中出现齿间干涉,同时保证轮齿的结构强度,防止传动负载下出现齿根断裂的失效问题。齿廓绘制过程中严格控制每一个轮齿的角度分度,保证周向齿距的均匀性,通过镜像阵列的方式完成全周轮齿的轮廓生成,再通过相切圆弧完成齿侧与齿根、齿顶的顺滑过渡,消除轮廓上的应力集中点。

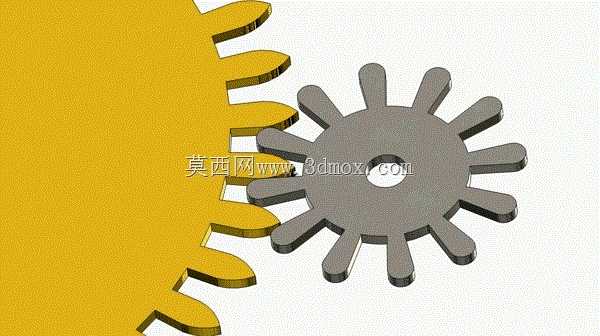

在安装边界设计上,齿轮中心设置标准安装孔位,可适配常用的传动轴径,轮齿的啮合侧隙控制在极小范围内,既满足无回差精密传动的需求,又能保证润滑介质能够顺利进入啮合接触面,降低长期运行的磨损速率。大小齿轮的啮合位置经过反复校验,确保全齿高范围内的啮合接触轨迹符合摆线传动的运动规律,不会出现卡滞、顶齿的问题,轮缘厚度经过强度校核,能够承受额定传动扭矩下的结构载荷,既不会因为壁厚过大增加不必要的转动惯量,也不会因为壁厚不足导致轮体变形影响传动精度。该组摆线齿轮可直接集成到小型精密传动设备中,适配紧凑的设备内部空间,无需额外进行复杂的齿廓修型即可满足常规精密传动的使用需求,在低速重载的小型传动场景下也能保持稳定的传动性能,有效弥补渐开线齿轮在小齿数、小中心距传动场景下的性能短板。
