12V直流伺服减速电机三维结构设计

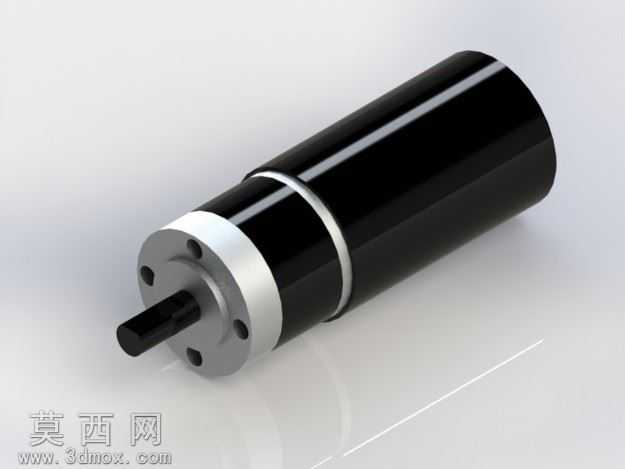

本作品为12V直流齿轮减速伺服电机的三维建模设计，建模过程严格遵循微型减速电机的实际生产尺寸规范，在三维软件中完成全参数化结构搭建，完整还原了产品的内外构造细节。模型主体分为直流驱动单元、行星齿轮减速单元、输出轴端与伺服编码检测单元四个核心部分，建模时首先对电机外壳进行曲面建模，采用黑色哑光工程塑料材质模拟电机外筒的质感，通过曲面倒角与环形分割线还原外壳的装配接缝，金属端盖部分采用铝合金金属材质，添加细微的车削纹理与金属反光属性，还原机加工零件的真实质感。减速单元部分严格按照51:1的减速比搭建直齿圆柱齿轮传动组，每一级齿轮的齿形、模数、齿宽均按照微型减速齿轮的标准参数绘制，齿轮间的啮合间隙控制在合理装配公差范围内，可直观展示动力从电机转子输出后，经过多级齿轮减速传递到输出轴的完整传动路径。输出轴采用不锈钢材质，添加表面高光与细微的轴向磨削纹理，轴端的扁位、安装孔位均按照实际安装需求精准建模，端盖上的安装定位孔、固定螺丝孔位均做了沉头结构处理，符合实际装配工艺要求。伺服编码器部分集成在电机尾端，建模时还原了编码盘与信号检测模块的安装结构，清晰展示伺服电机的位置反馈组件布局。渲染阶段采用影棚级柔光布光，在白色反光背景上呈现产品的立体感，金属部件的环境反射、塑料外壳的漫反射质感均做了分层材质调节，让模型整体视觉效果贴近实物拍摄效果。设计过程中充分考虑了微型直流减速电机的装配逻辑，所有零件的配合公差、装配顺序均符合实际生产要求，既可以作为机械设计教学的演示模型，也可用于小型自动化设备、智能传动装置的选型参考与结构验证，清晰展现了低压直流伺服减速电机的紧凑结构设计与动力传递原理。
