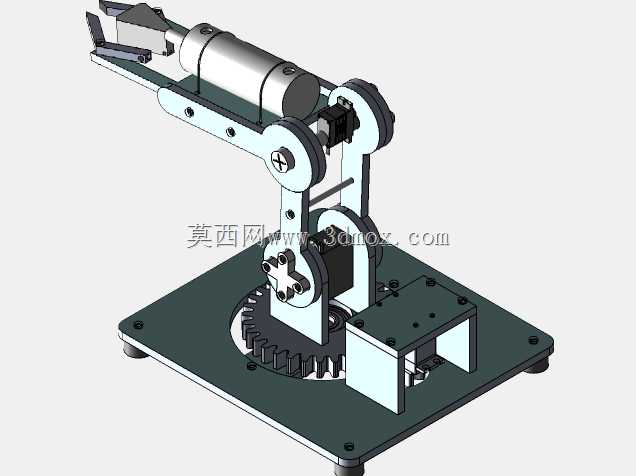

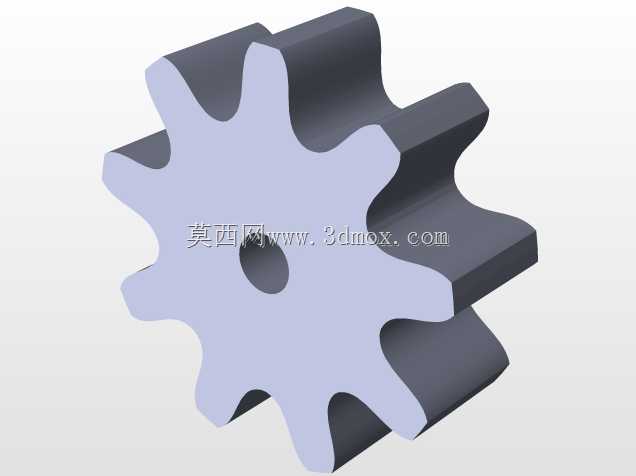

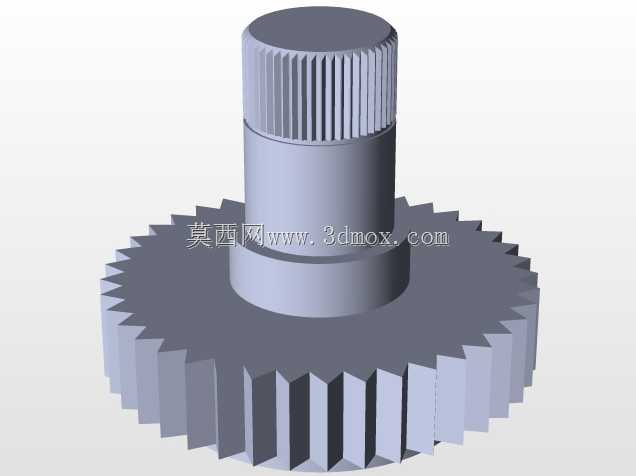

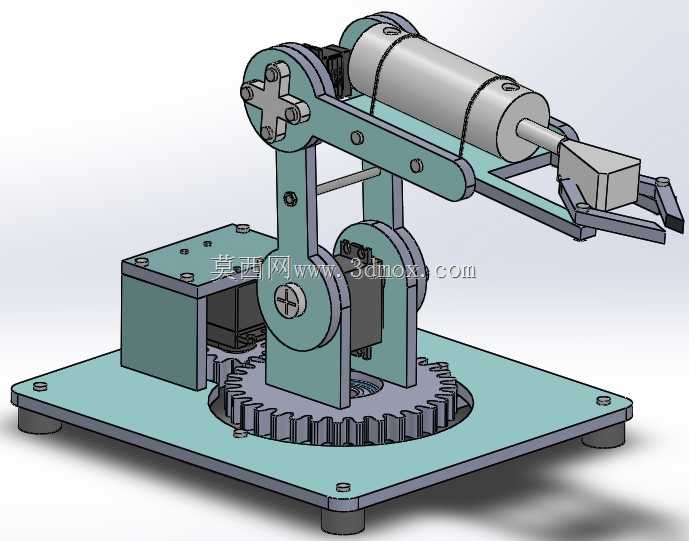

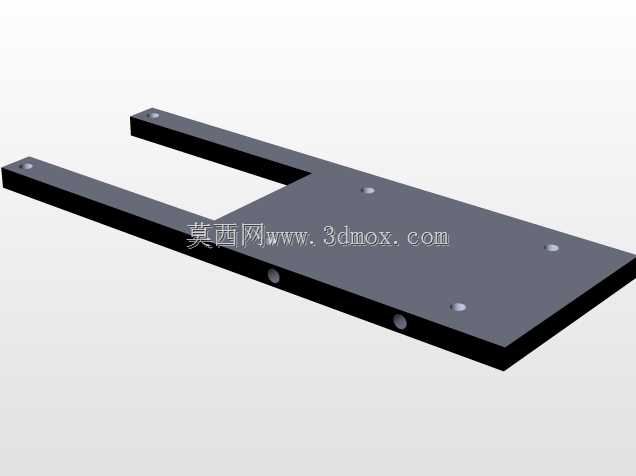

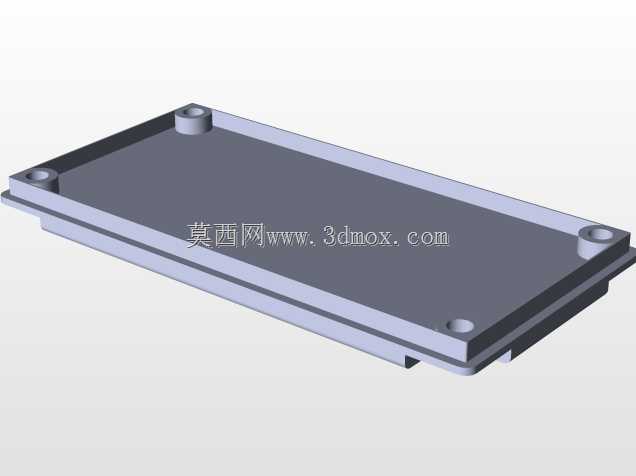

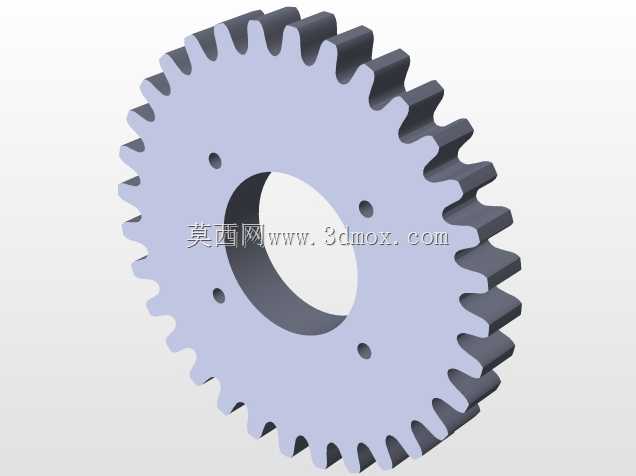

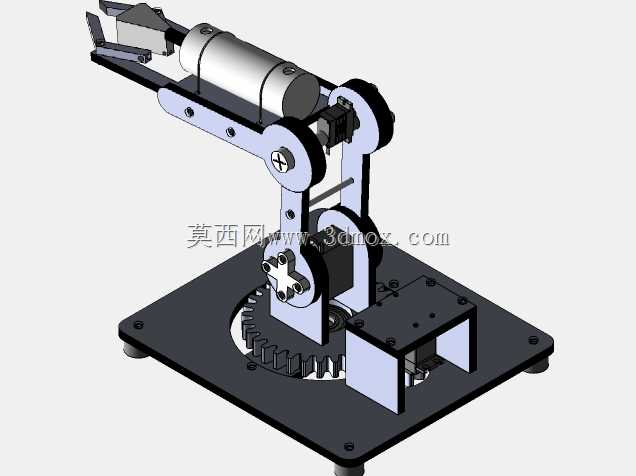

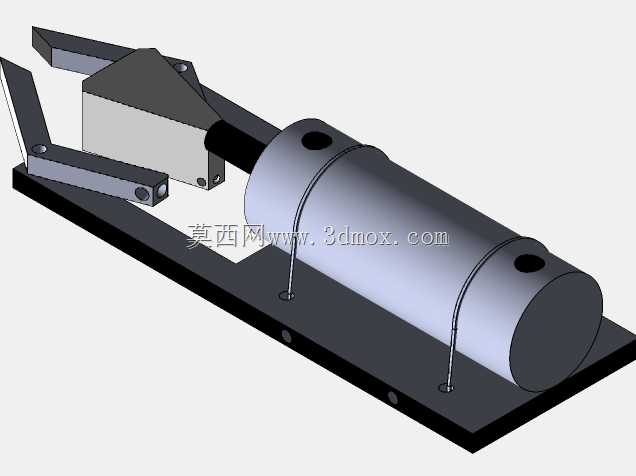

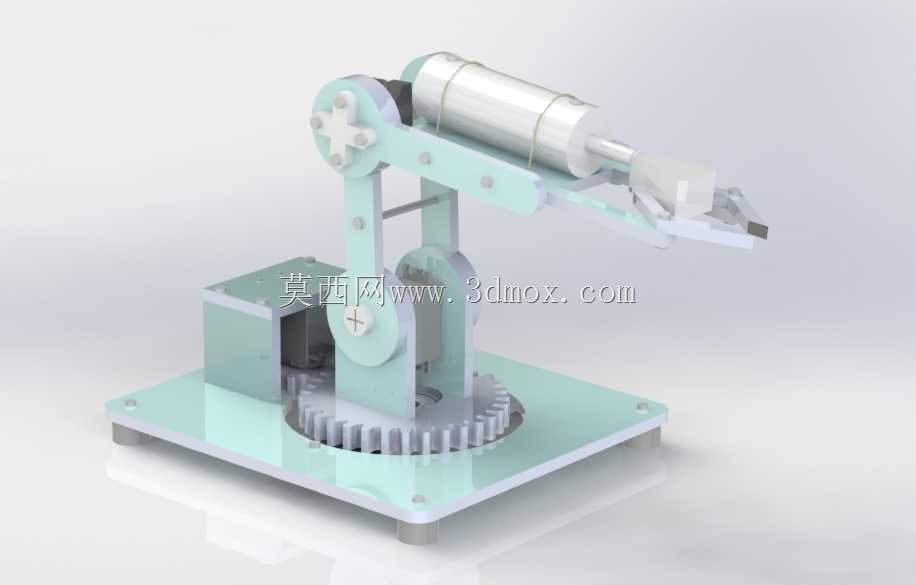

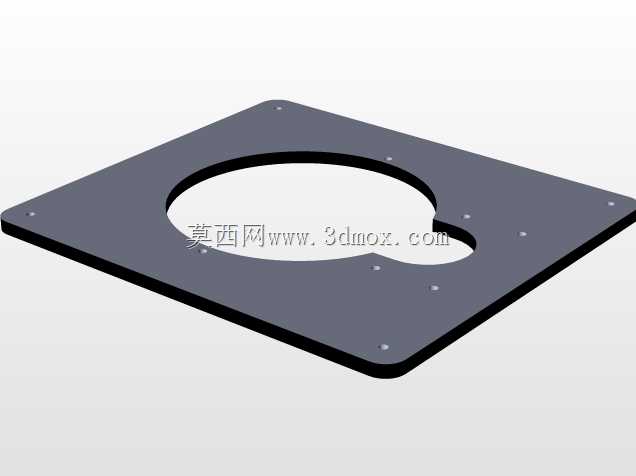

这款机械臂结构主要面向机械原理教学、学生创新实践、小型桌面级分拣演示等场景设计,可作为自动化专业课程的实操教具,帮助学习者直观理解串联关节机械臂的运动逻辑、传动配合方式与空间位姿调整原理,也可搭配简易视觉模块完成小质量轻质物件的定点搬运、分类摆放等演示任务,适配教学实验室、青少年科创活动、小型展会自动化演示等非工业重载场景。设备整体采用串联关节式布局,底部设置带齿轮传动的回转基座,可实现整机360度水平方向旋转,覆盖底座周边环形作业范围;中部设置两组俯仰摆动关节,通过连杆结构配合传动,可带动臂身完成抬升、下放动作,调整末端执行器的作业高度;末端搭载夹取执行结构,可完成开合动作实现对轻质物件的夹持与释放,各关节通过传动结构联动,可实现末端在有效作业半径内的任意点位到达,满足基础的空间取放作业演示需求。设计过程中优先考虑结构的易加工性与装配便捷性,整体采用平板式板材拼接结构,各关节处通过铰接轴实现转动配合,传动齿轮外露设置,可直观展示齿轮啮合传动的过程,便于学习者观察动力传递路径;臂身采用轻量化的镂空与加强筋结合的结构形式,在保证结构刚性、避免臂身运动过程中出现形变抖动的同时,尽可能降低整体自重,减小关节驱动负载;底座采用方形平板结构,四个角点设置安装固定位,可直接通过紧固件固定在桌面或实验台面上,保证运动过程中的整机稳定性。外形尺寸方面,整机底座为正方形平板结构,安装时需预留底座边长1.5倍以上的水平操作空间,避免臂身回转时与周边物件发生碰撞;竖直方向最大抬升高度适配常规桌面实验的操作高度,作业半径覆盖底座周边中等范围区域,无需过大的安装空间即可完成整套机构的部署;各关节的运动行程经过合理限位,避免运动过程中出现结构干涉,同时保证末端执行器可顺畅到达作业范围内的预设点位,整体结构无尖锐外露边角,教学使用过程中具备足够的安全防护性,不会对操作者造成磕碰风险。
- 上一篇:多自由度教学实训用关节式机械臂结构
- 下一篇:可激光切割组装多关节拾取机械臂
- 全部评论(0)
- 模板大小 14.82 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Other,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLI
- 软件分类 工业机器人
