工程作业用反铲装载设备三维结构设计

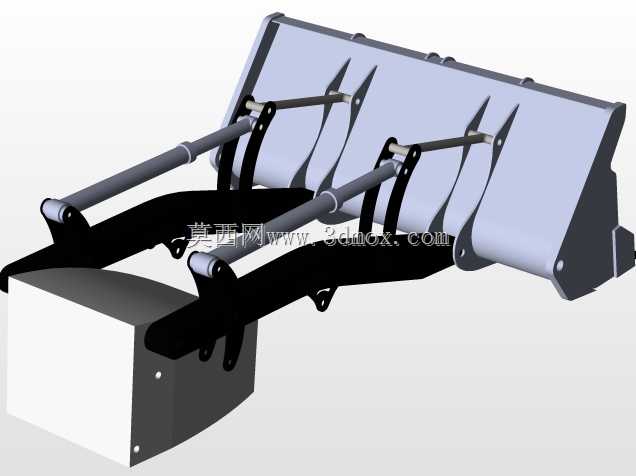

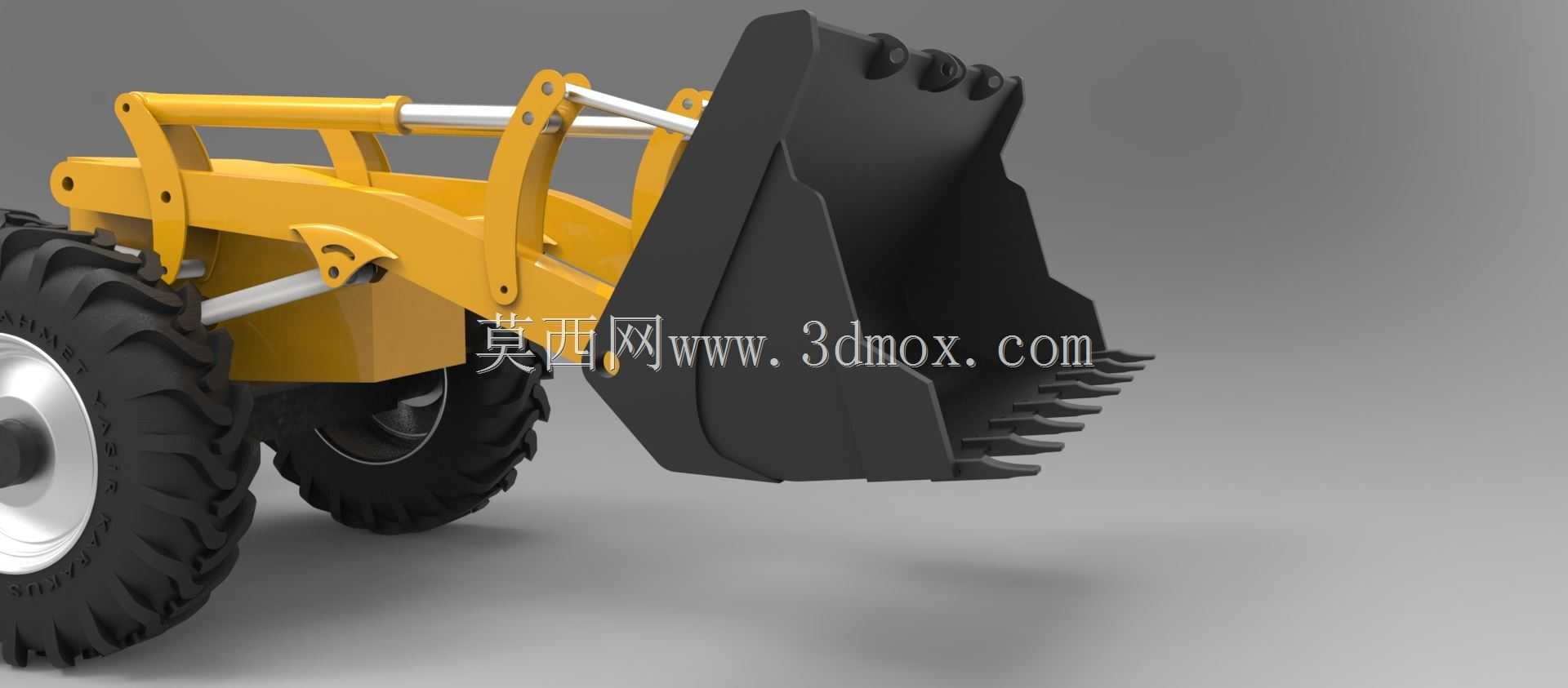

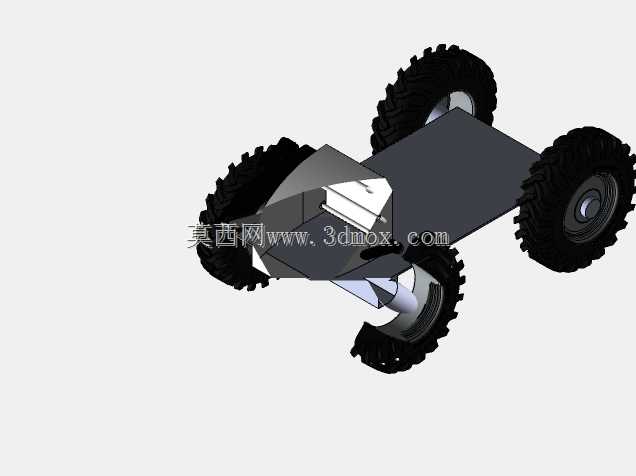

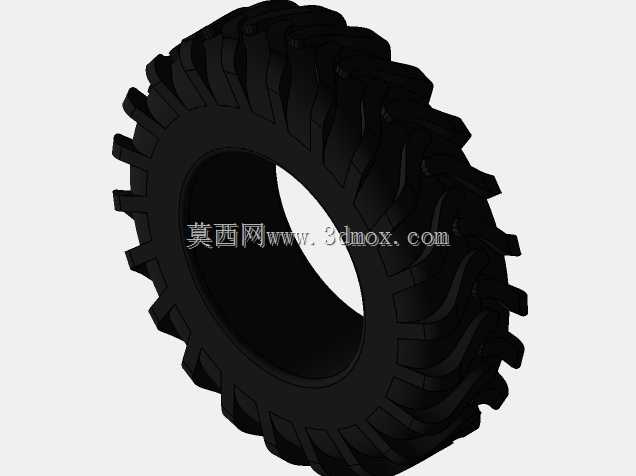

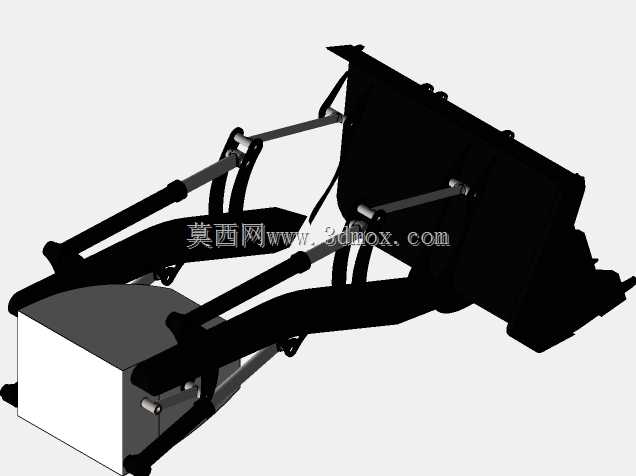

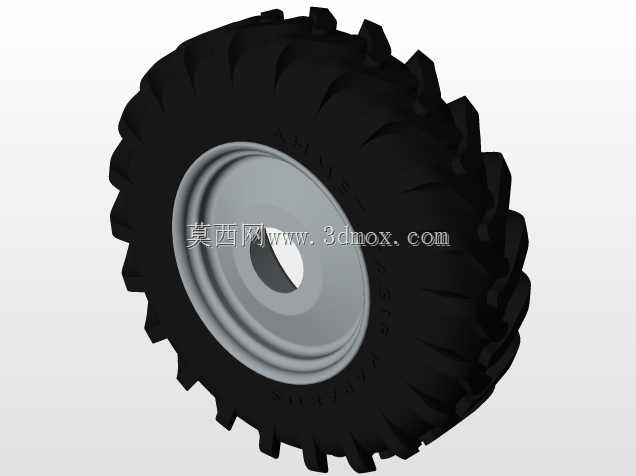

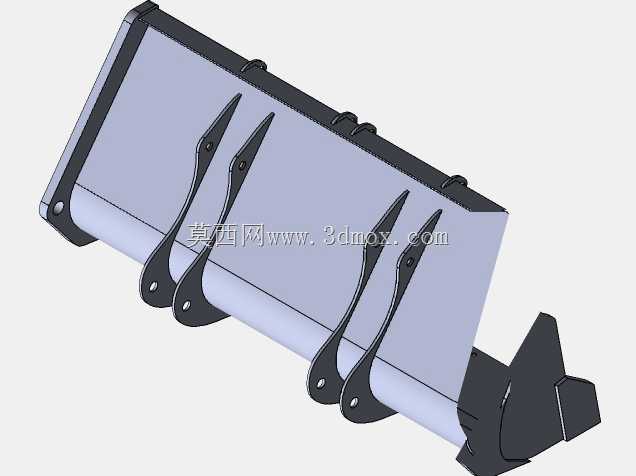

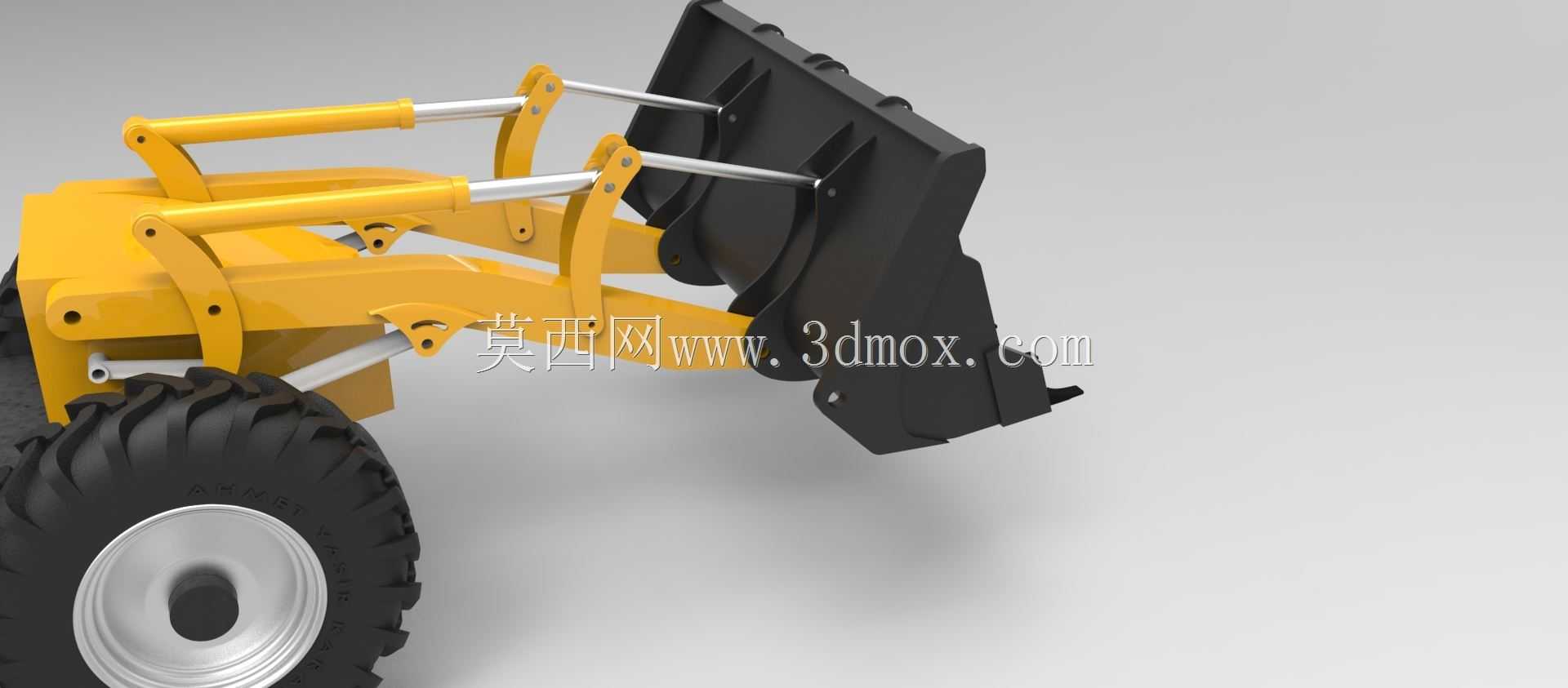

这款反铲装载设备是面向中小型工程作业场景打造的多功能作业装备，可广泛应用于城镇基建施工、农田水利修整、厂区物料转运、矿山浅层剥离、市政管线铺设等多种作业场景，能够在狭小作业场地内完成挖掘、铲装、转运、轻度平整等多类作业任务，无需频繁更换作业设备即可覆盖多数零散工程的作业需求，大幅降低小型工程的设备投入成本与转场耗时。从实际作业用途来看，该设备前端配备的大容量铲斗可完成散状物料的铲取、抬升、卸料作业，可适配砂石、土壤、建筑垃圾、煤炭等多种散料的转运作业，反铲作业结构可完成基坑开挖、沟槽修整、边坡清理等挖掘类作业，配合不同属具更换还可完成破碎、抓取、推平等拓展作业，真正实现一机多用的作业价值。在功能特性设计上，该设备采用铰接式车架结构，转弯半径更小，能够在狭窄的施工巷道、老旧城区街巷、农田田埂区域灵活通行，作业适配性更强；工作装置采用多组液压油缸驱动，动臂抬升、铲斗收放、转向动作均通过液压系统传递动力，作业输出力矩平稳，动作响应灵敏，可承受重载作业下的冲击载荷，长时间作业不易出现结构形变；行走系统采用大花纹深沟槽越野轮胎，抓地力强，可在泥泞、碎石、松软土路等非硬化路面稳定通行，不会出现打滑陷车问题，适配各类复杂野外作业场地。从设计思路层面，该模型在结构设计阶段充分平衡了作业性能与结构紧凑性，整体布局采用发动机后置、工作装置前置的配重方案，作业时整机重心稳定，满载铲装时不会出现翘头失稳问题；动臂结构采用箱型截面焊接设计，在保证结构强度的前提下尽可能降低自重，减少无效负载带来的动力损耗；铲斗斗齿采用可拆卸式结构设计，磨损后可单独更换斗齿，无需整体更换铲斗，大幅降低后期运维成本；液压管路沿动臂内侧排布，设置有专用防护槽结构，可避免作业过程中碎石、硬物磕碰损坏管路，提升设备作业可靠性。在外形尺寸与安装边界设计上，该设备整体宽度控制在两米以内，整机长度适配小型拖车转运需求，转场运输无需办理超宽超限运输手续，普通民用拖车即可完成跨区域转场；工作装置最大卸料高度满足常规自卸货车的接料高度要求，铲斗最大挖掘深度覆盖常规管线铺设、基坑开挖的深度需求，无需额外配置大尺寸挖掘设备即可完成多数常规深度的挖掘作业；各铰接点的转动间隙经过优化设计，作业过程中旷量极小，动作控制精度更高，可完成精细化的沟槽修整、边坡整形作业；驾驶区域预留有充足的操作空间，视野开阔，操作人员可清晰观察到铲斗作业位置与周边环境，降低作业误操作风险。整体结构设计充分贴合一线工程作业的实际需求，兼顾了作业效率、通过性能、运维成本与转场便利性，是中小型工程作业场景下极具实用性的多功能作业装备。
