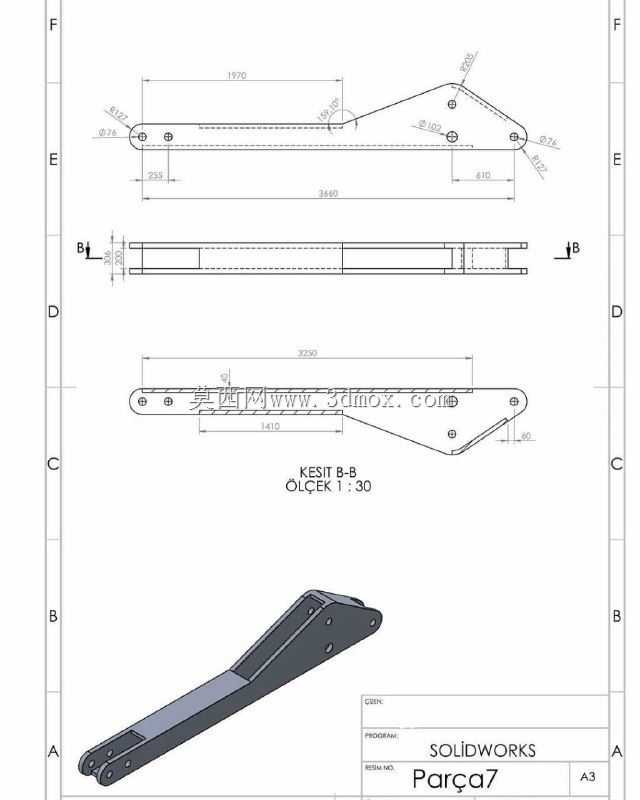

挖掘机工作臂板材结构三维设计

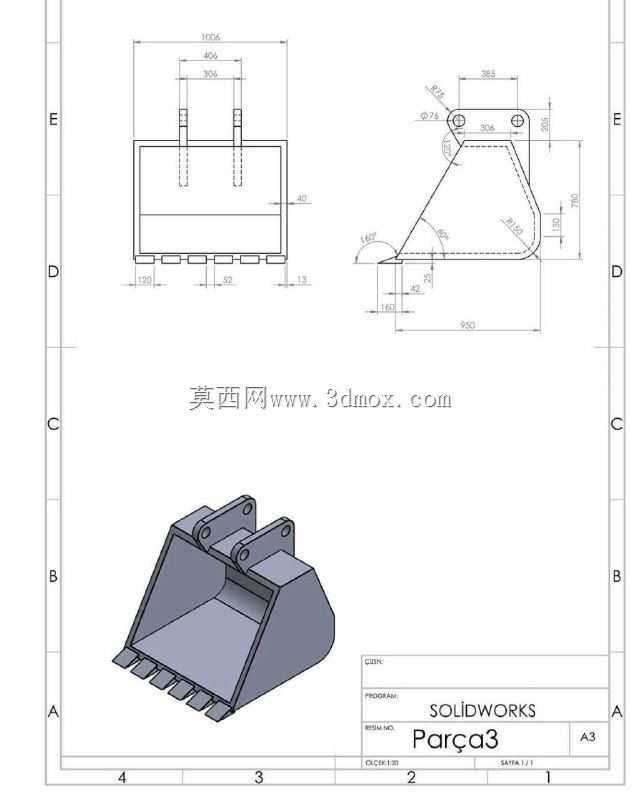

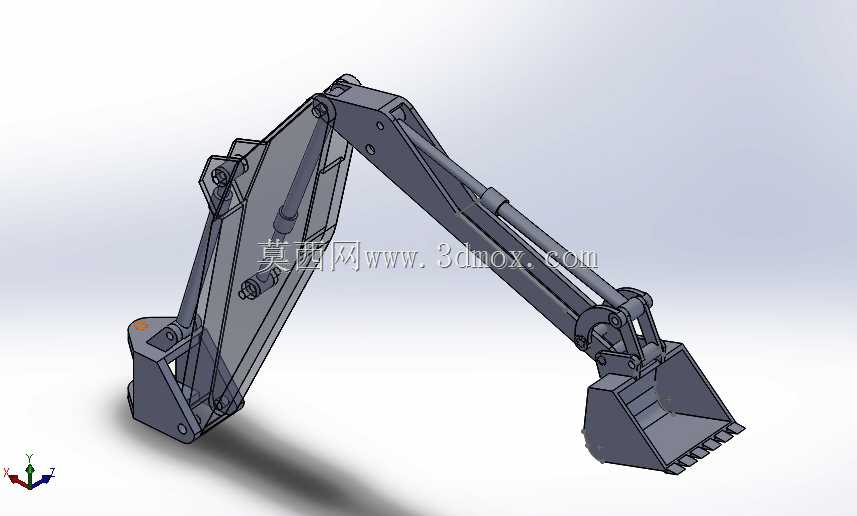

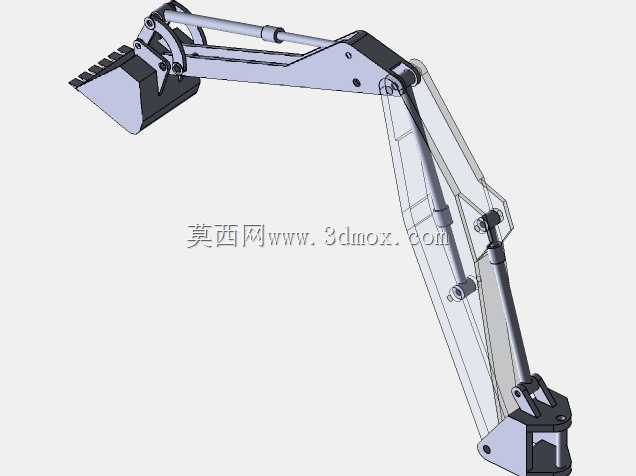

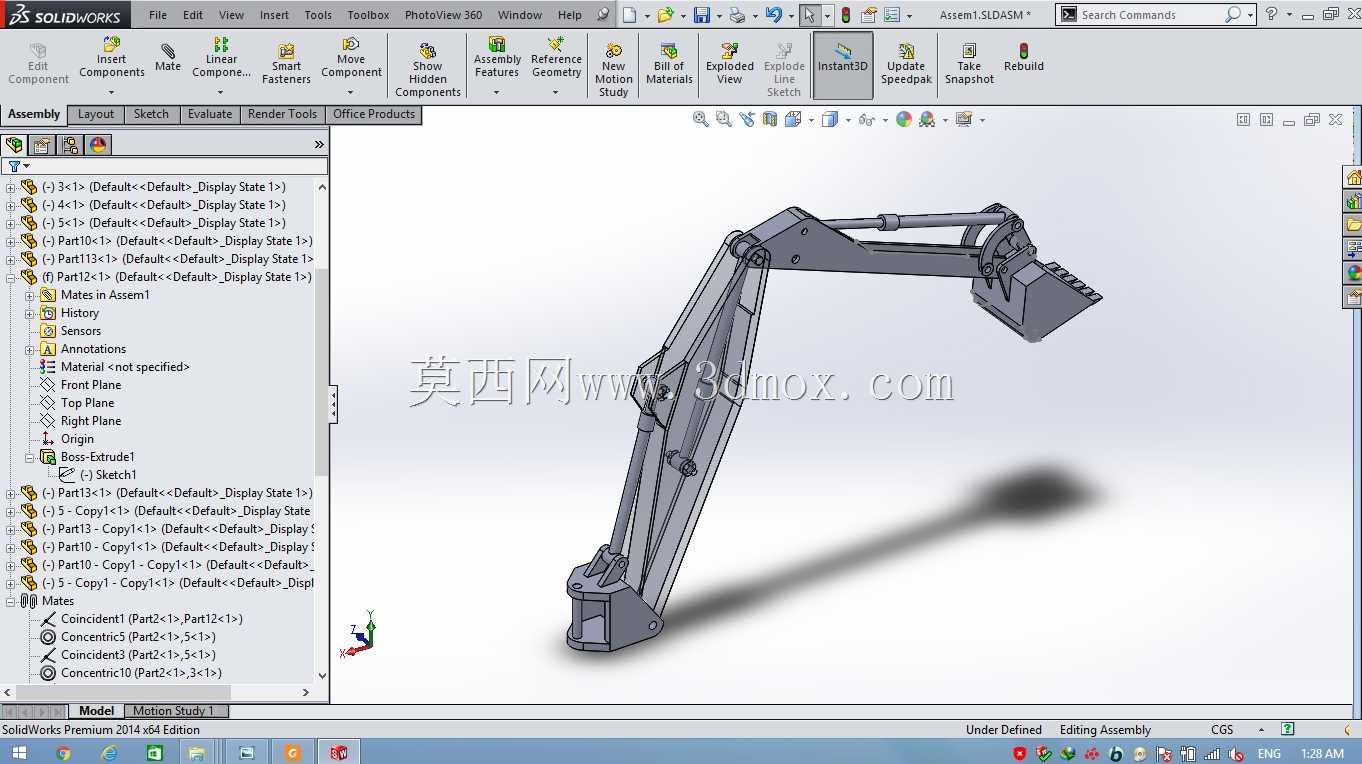

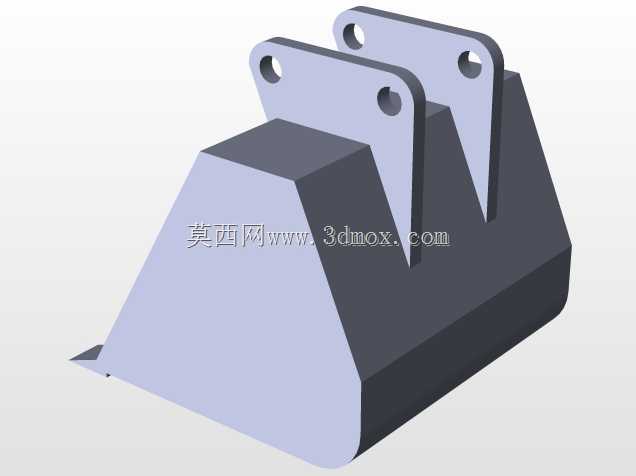

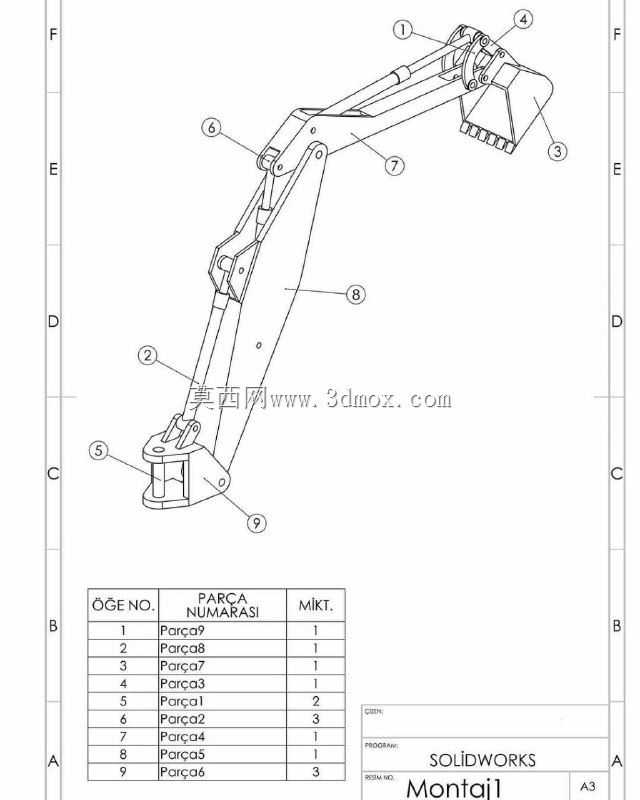

该模型聚焦挖掘机核心作业执行端的工作臂总成，采用全板材拼接的结构设计思路，还原了真实挖掘作业装置的铰接逻辑与运动关系，可广泛适配小型土方作业、园林施工、农田改造、狭小场地拆除等场景的设备前期方案验证、结构受力仿真前置参考以及教学演示用途。整套工作臂总成包含动臂、斗杆、铲斗以及配套的三组液压执行油缸，各铰接点位均按照真实工程机械的转动自由度设置约束，能够完整模拟挖掘作业中动臂抬升降落、斗杆收放、铲斗翻转的全流程动作，匹配实际作业中挖掘、提升、卸料、复位的完整工况动作逻辑。设计过程中优先采用板材折弯、拼接的结构形式，替代部分铸造结构件，在保证结构强度满足常规土方作业载荷要求的前提下，有效降低构件整体重量，兼顾小型设备的机动灵活性与结构可靠性，各板材的拼接焊缝位置均预留了合理的工艺操作空间，适配常规焊接加工的工艺要求，避免出现工艺死角导致的加工难度提升。从安装边界来看，动臂根部的铰接点位尺寸与常规小型挖掘机的回转平台安装座匹配，无需额外改动安装接口即可适配同吨位级别的设备底盘，各液压油缸的铰接点间距、行程参数均按照常规液压元件的选型范围设置，可直接匹配市面通用的小型液压油缸产品，无需单独定制非标元件。外形尺寸方面，整套工作臂完全展开时的最大作业半径、最大挖掘深度、最大卸料高度均符合小型挖掘机的作业参数范围，收拢状态下的整体外廓尺寸满足设备转场运输时的宽度、高度限制要求，不会出现超宽超高的运输合规问题。铲斗部分采用带斗齿的加强结构，斗唇位置做了加厚处理，可应对碎石、硬土等复杂工况的磨损，斗背的弧度设计兼顾物料填充率与卸料顺畅度，作业时不会出现物料粘附斗腔导致卸料残留的问题。各铰接位置均预留了销轴安装与润滑注油的空间，方便后期设备使用过程中的维护保养，易磨损的衬套安装位也做了尺寸冗余设计，可根据磨损情况快速更换衬套，无需整体更换臂体结构，有效降低设备全生命周期的使用维护成本。
