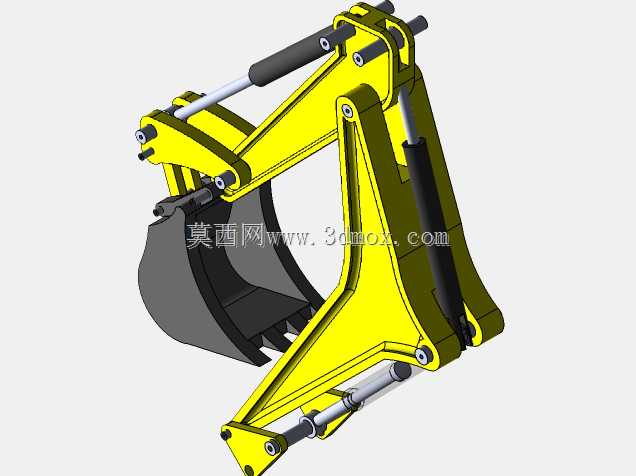

卡特彼勒反铲装载作业工作臂结构

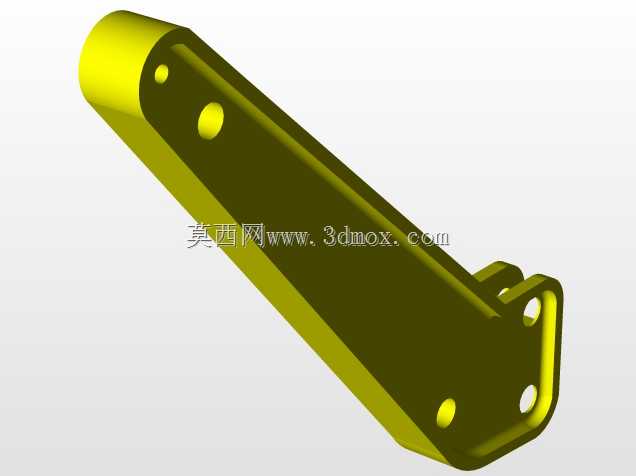

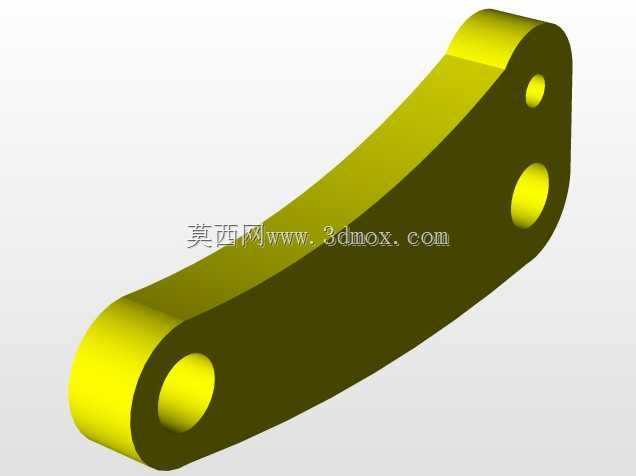

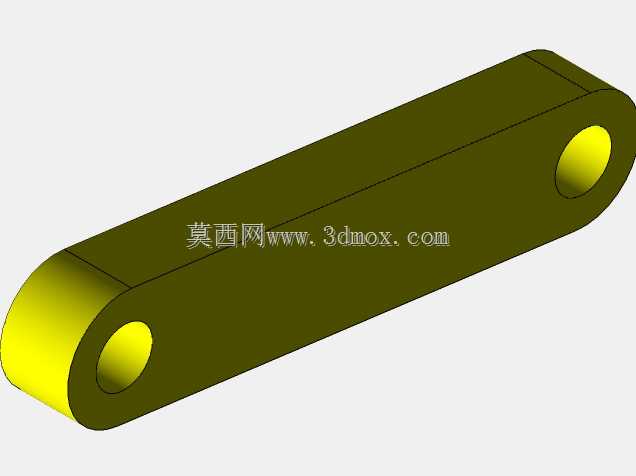

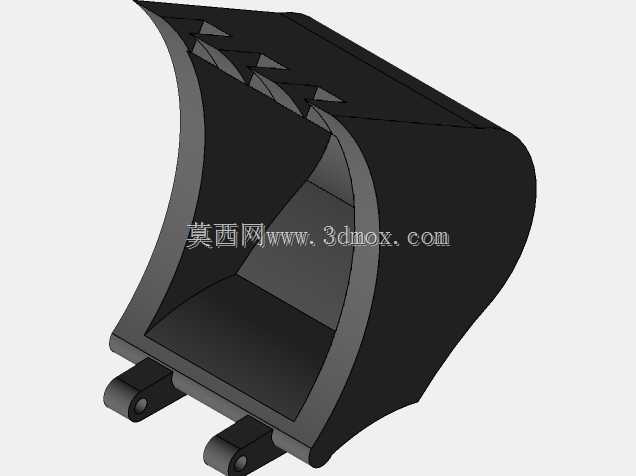

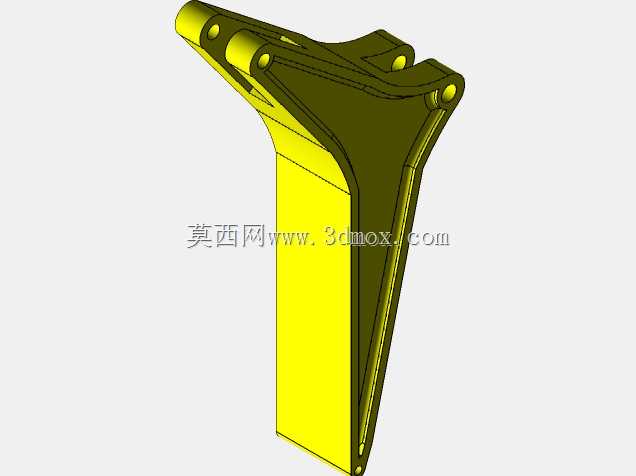

反铲装载工作臂是小型挖掘装载设备的核心作业执行部件，主要应用于城镇管网施工、农田水利修整、厂区物料转运、小型土石方开挖等作业场景，适配轮式或履带式小型装载机主机，可完成沟槽开挖、散料铲装、坡面修整、重物辅助吊运等多种作业任务，在狭小施工场地具备灵活的作业适配能力，能够替代人工作业完成高强度的土方与物料处置工作，大幅降低一线施工的劳动强度，提升零散工程的作业效率。该工作臂采用铰接式多连杆结构设计，整体以高强度合金钢板焊接成型的箱型臂架作为主体承载结构，各铰接点位采用耐磨衬套与高强度销轴连接，既保证臂架承载时的结构刚性，又能让各节臂在驱动部件的带动下实现顺畅的角度调节，满足不同作业半径、挖掘深度下的动作需求。臂架搭载三组液压驱动油缸，分别负责动臂升降、斗杆收放、铲斗翻转动作，油缸通过铰接支座与臂架可靠连接，液压油路沿臂架内侧排布并设置固定管夹，避免作业过程中管路与周边构件发生剐蹭磨损，油缸的推力参数匹配臂架的杠杆比设计，能够在最大挖掘深度位置保证足够的铲斗挖掘力，同时在举升极限位置满足额定载荷的举升稳定性。铲斗采用耐磨钢板焊接的弧形斗型结构，斗齿部分做了加厚耐磨处理，斗背设置限位块，在收斗到极限位置时可与斗杆形成刚性支撑，避免油缸长期承受侧向冲击载荷。设计过程中重点优化了各臂节的运动干涉边界，在全行程动作范围内，各臂节、油缸、管路之间均预留足够的安全间隙，不会出现运动卡滞或构件碰撞的问题；安装端采用标准化的连接法兰与铰接点位设计，可直接适配对应型号的装载机主机前端安装位，无需额外改制连接结构，臂架的整体收拢尺寸紧凑，能够满足设备在狭窄巷道、院落等受限空间内的回转与作业需求，作业时最大挖掘深度、最大卸料高度、最大作业半径均匹配小型工程的常规作业参数，兼顾了挖掘作业的破土能力与装载作业的举升高度，可通过快换机构适配破碎锤、抓斗等其他属具，拓展设备的多场景作业能力。
