工程作业用轮式装载机械三维设计

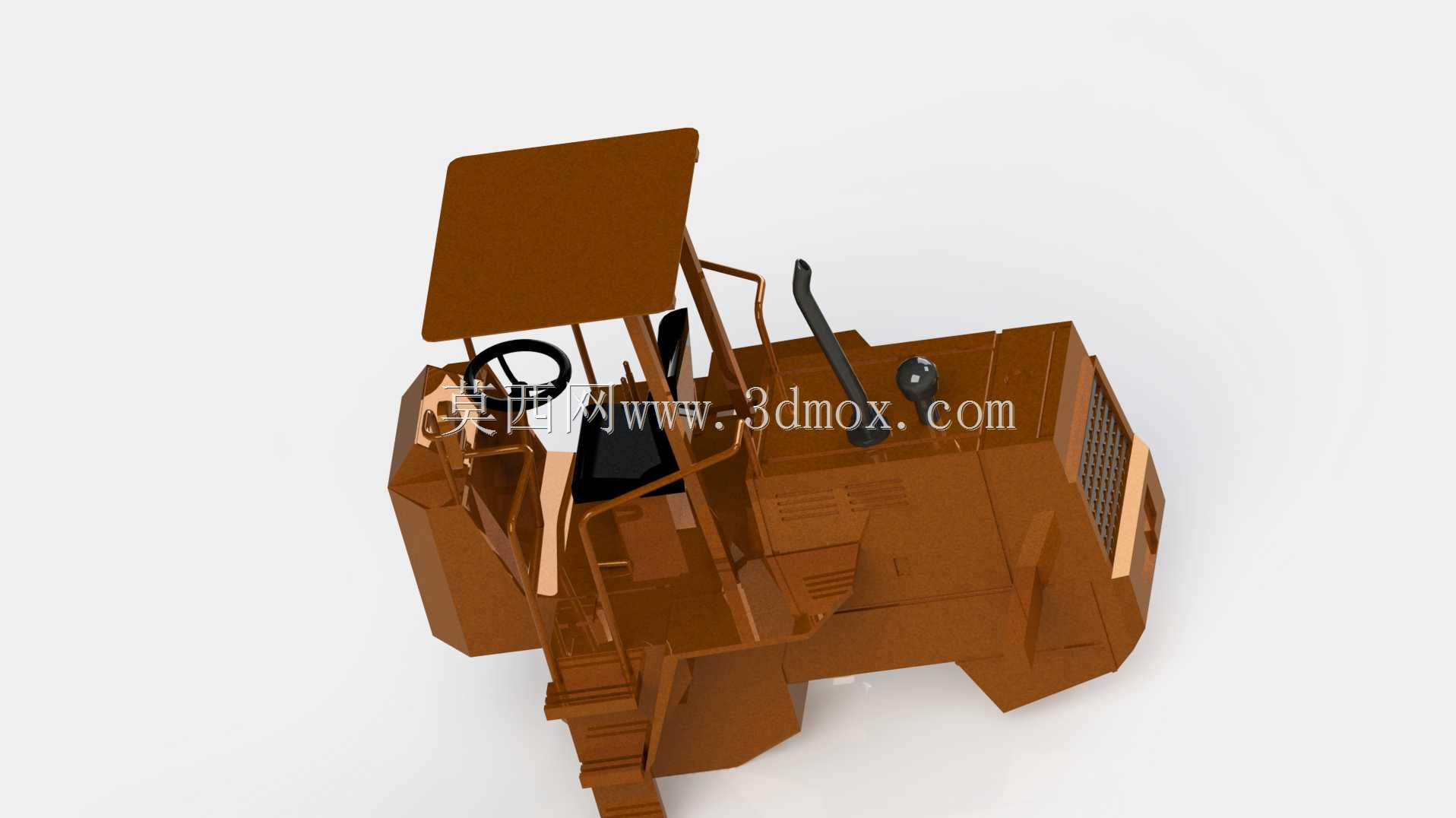

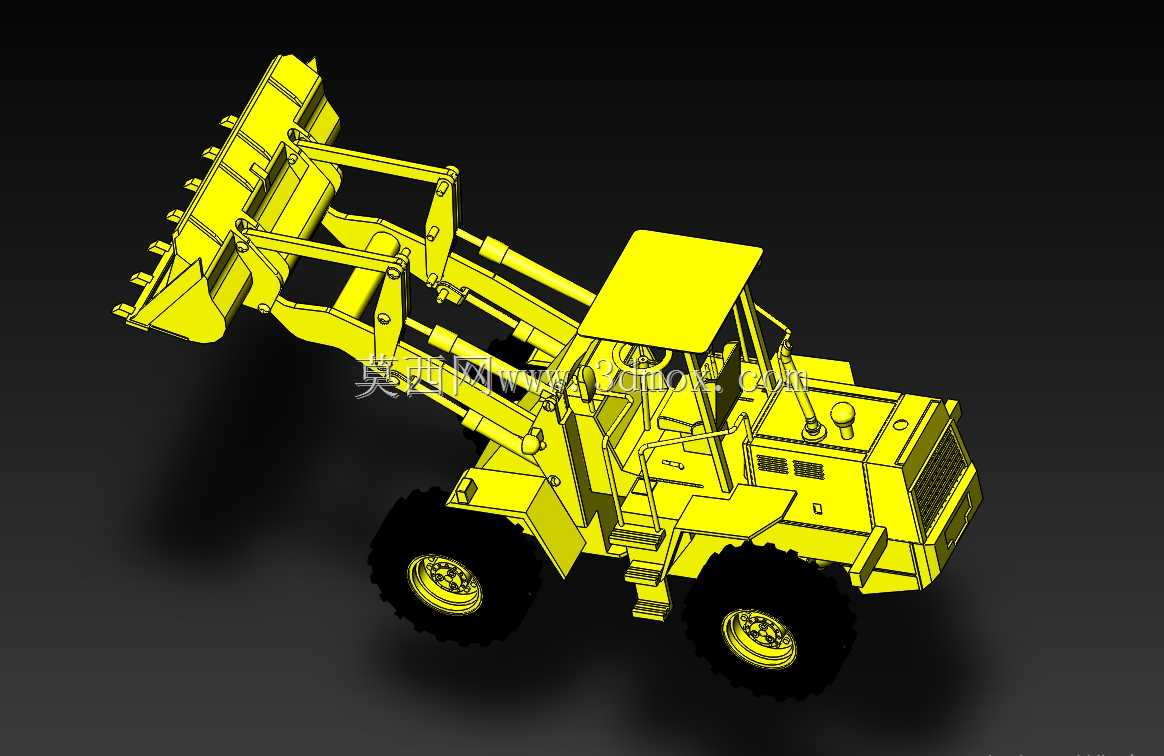

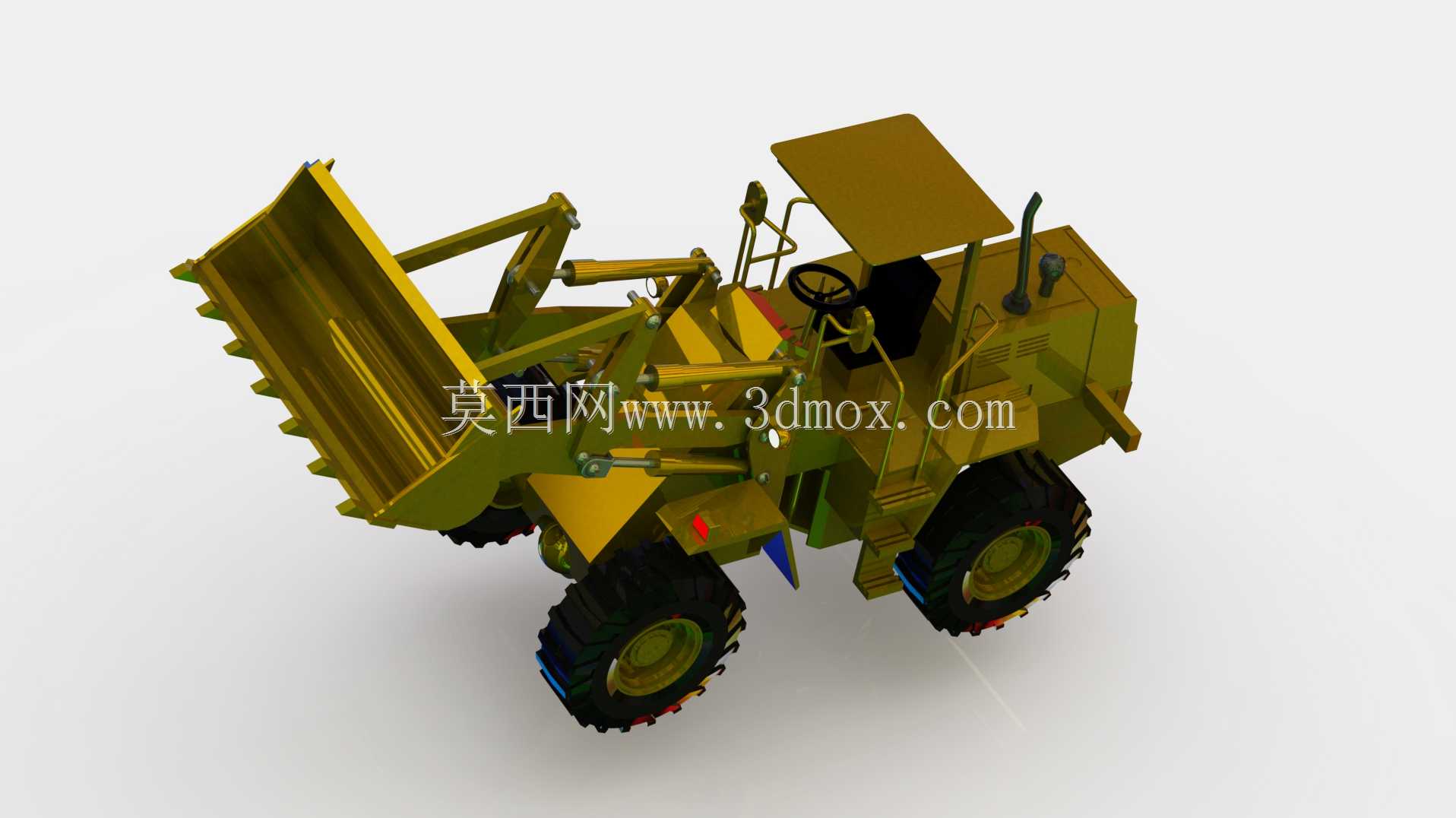

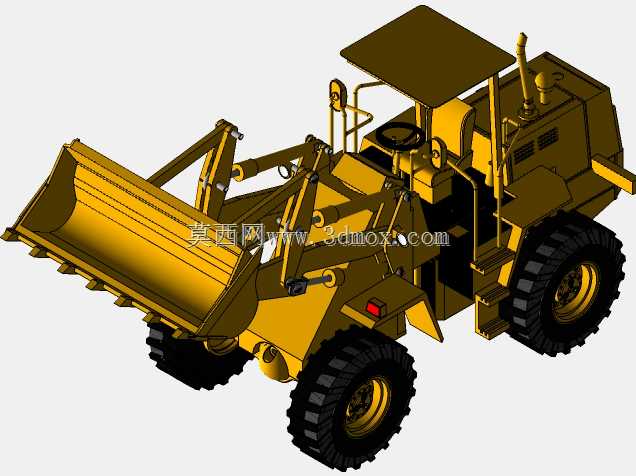

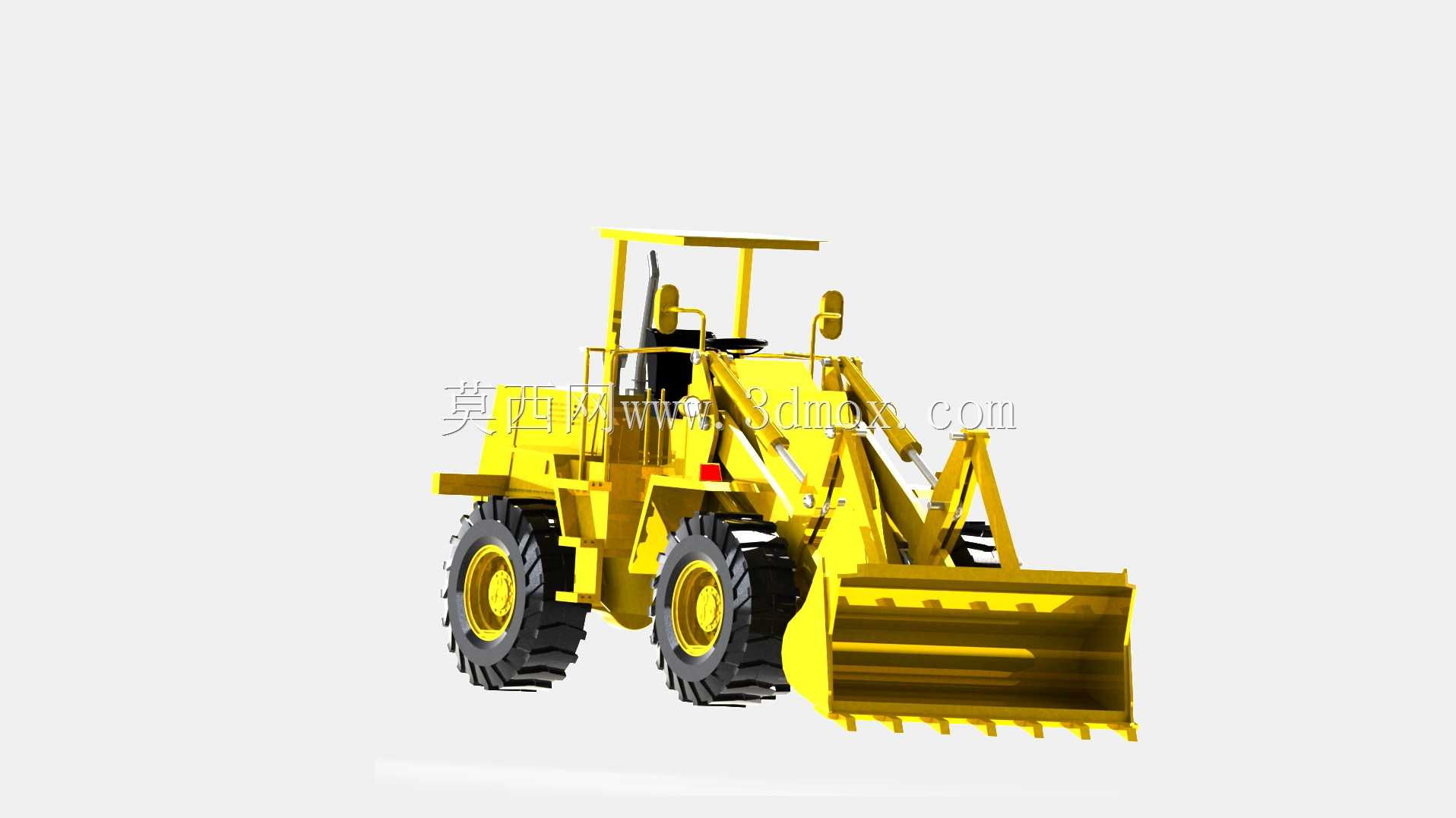

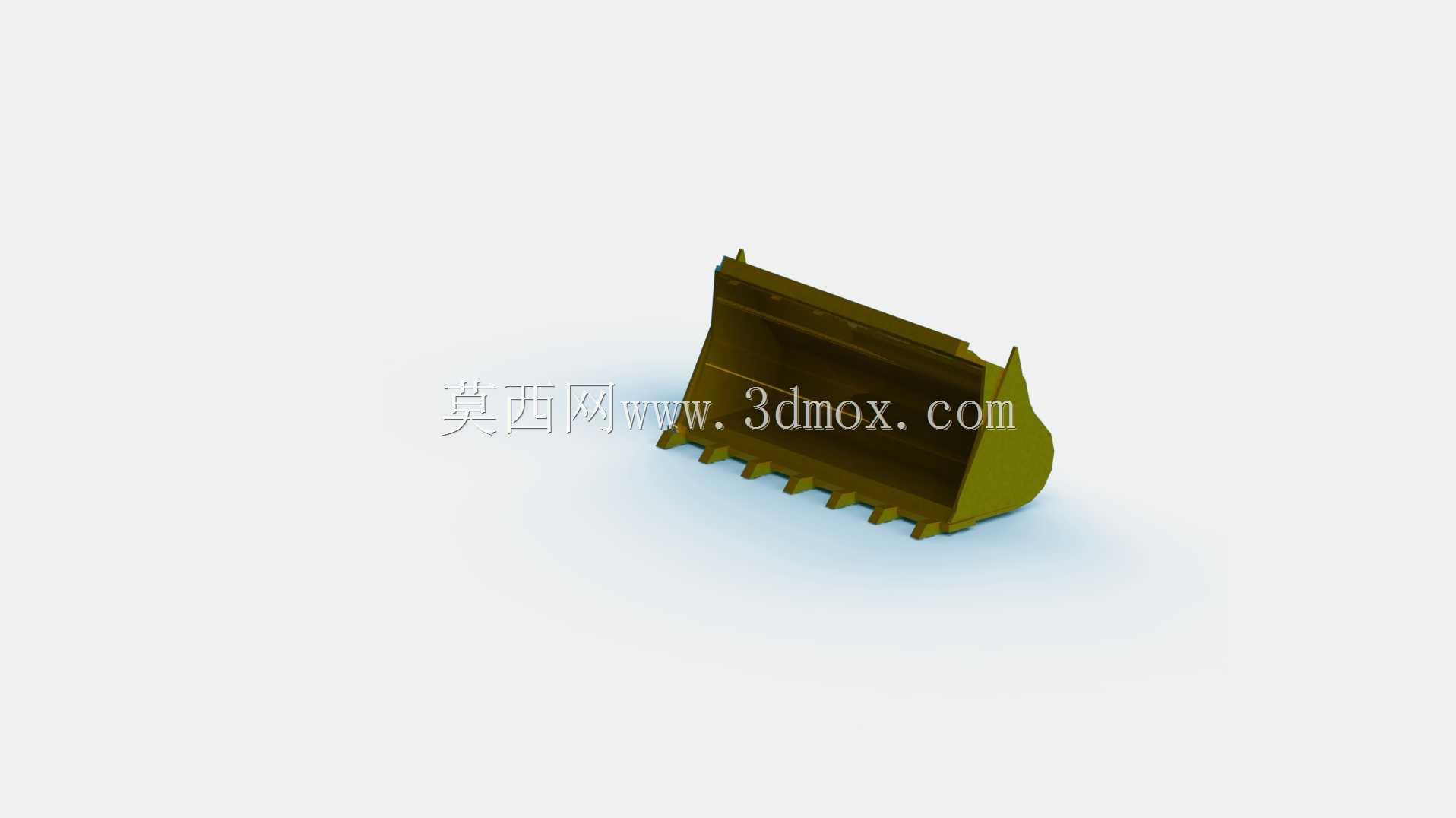

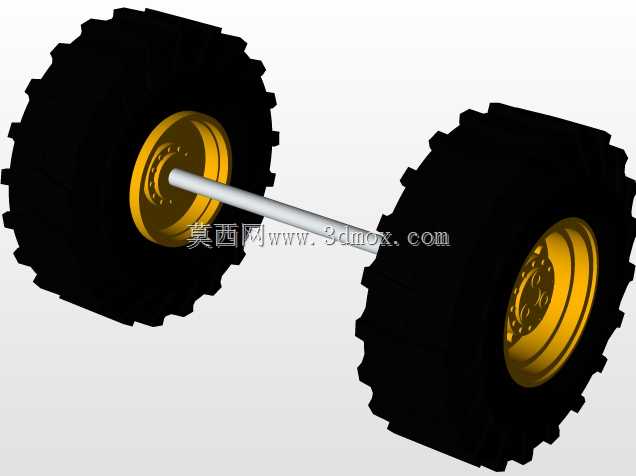

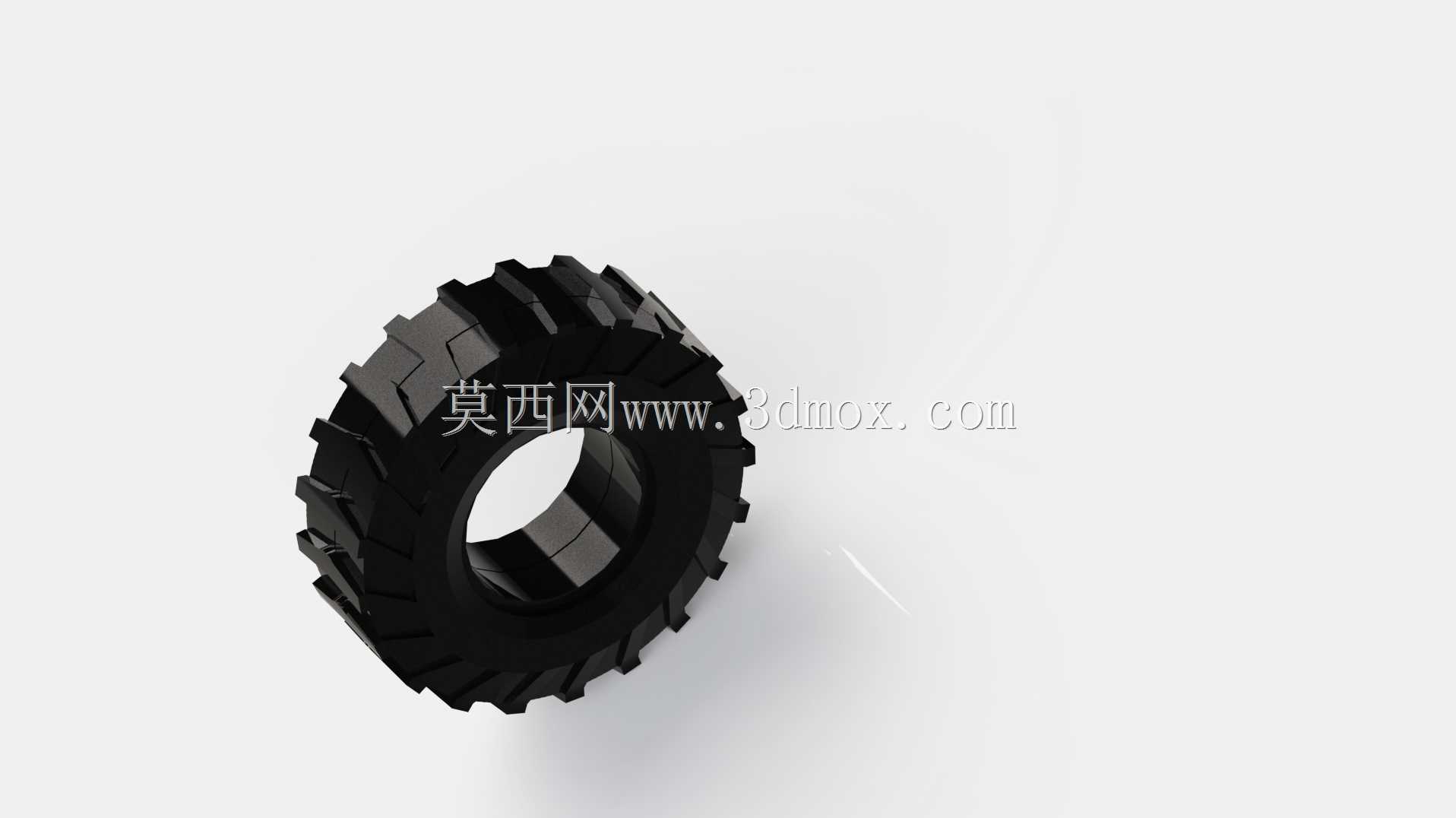

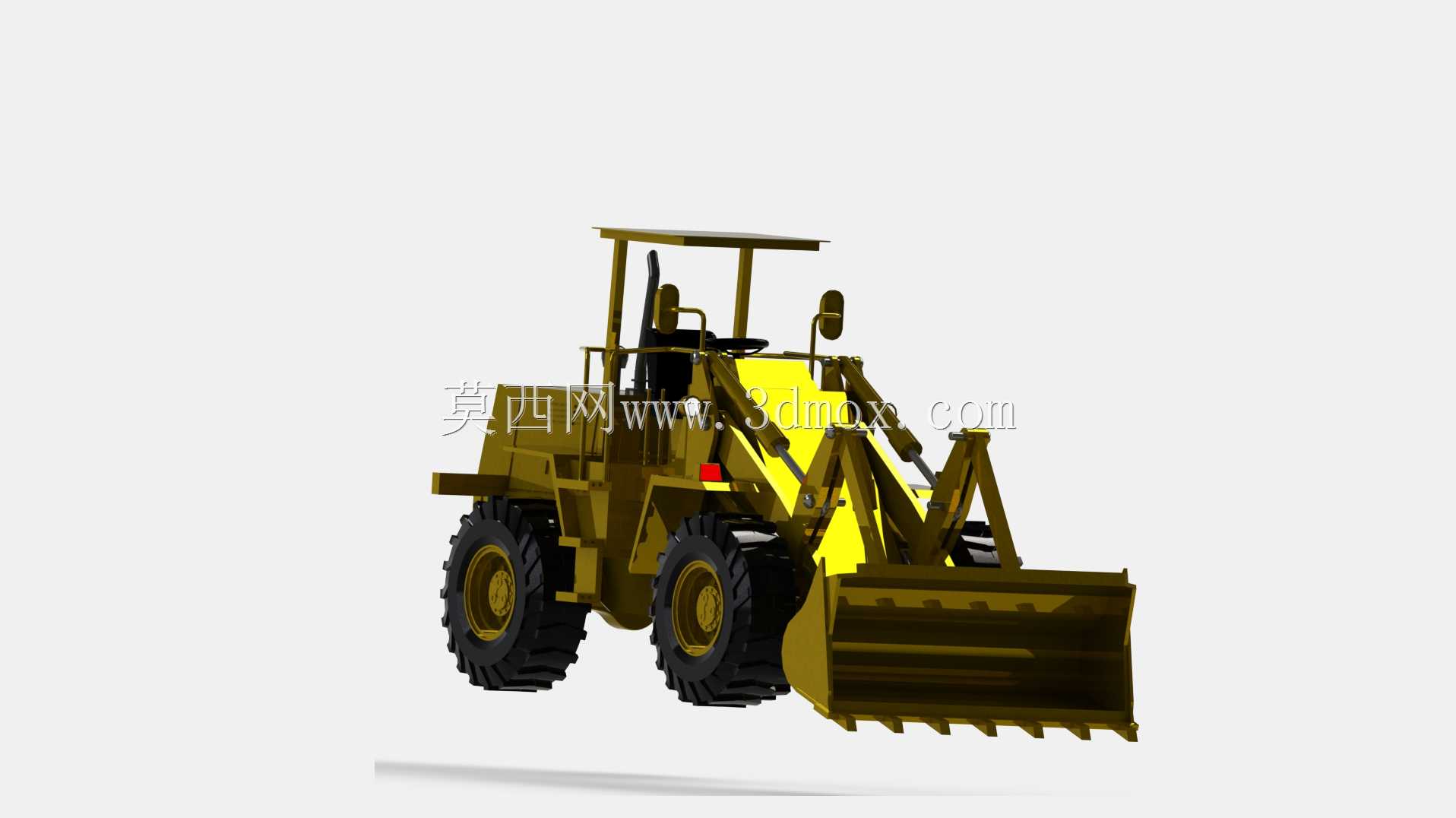

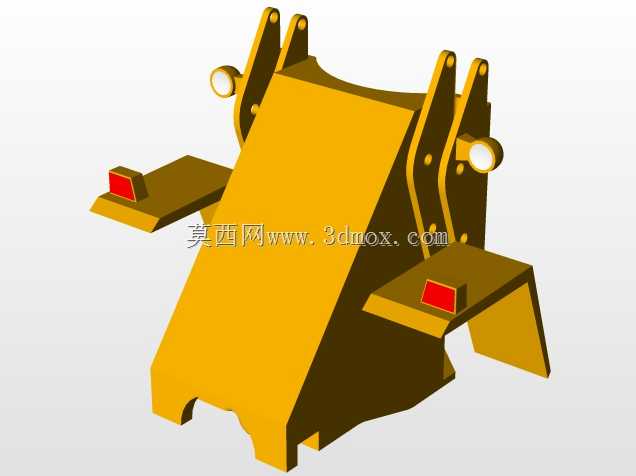

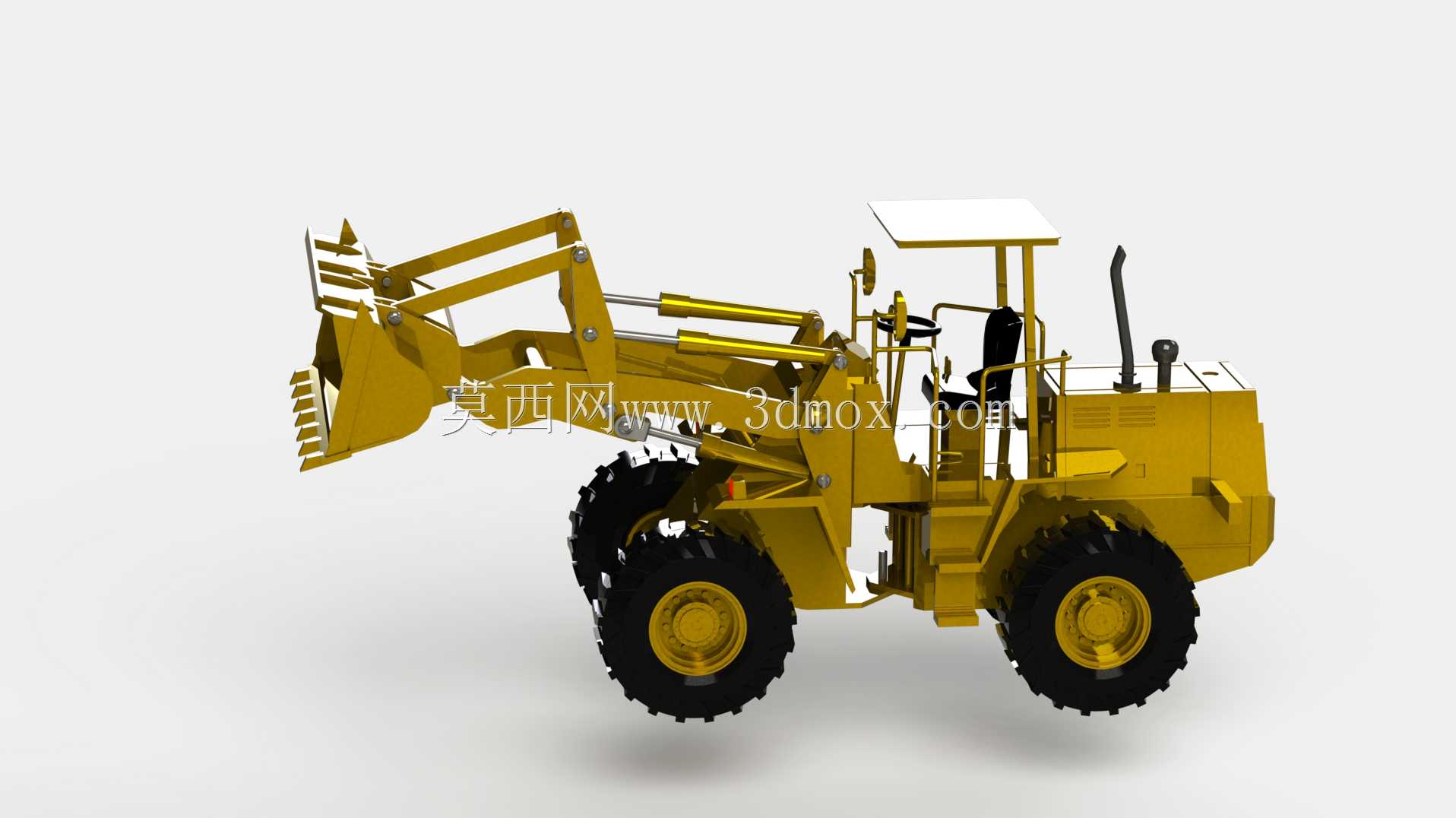

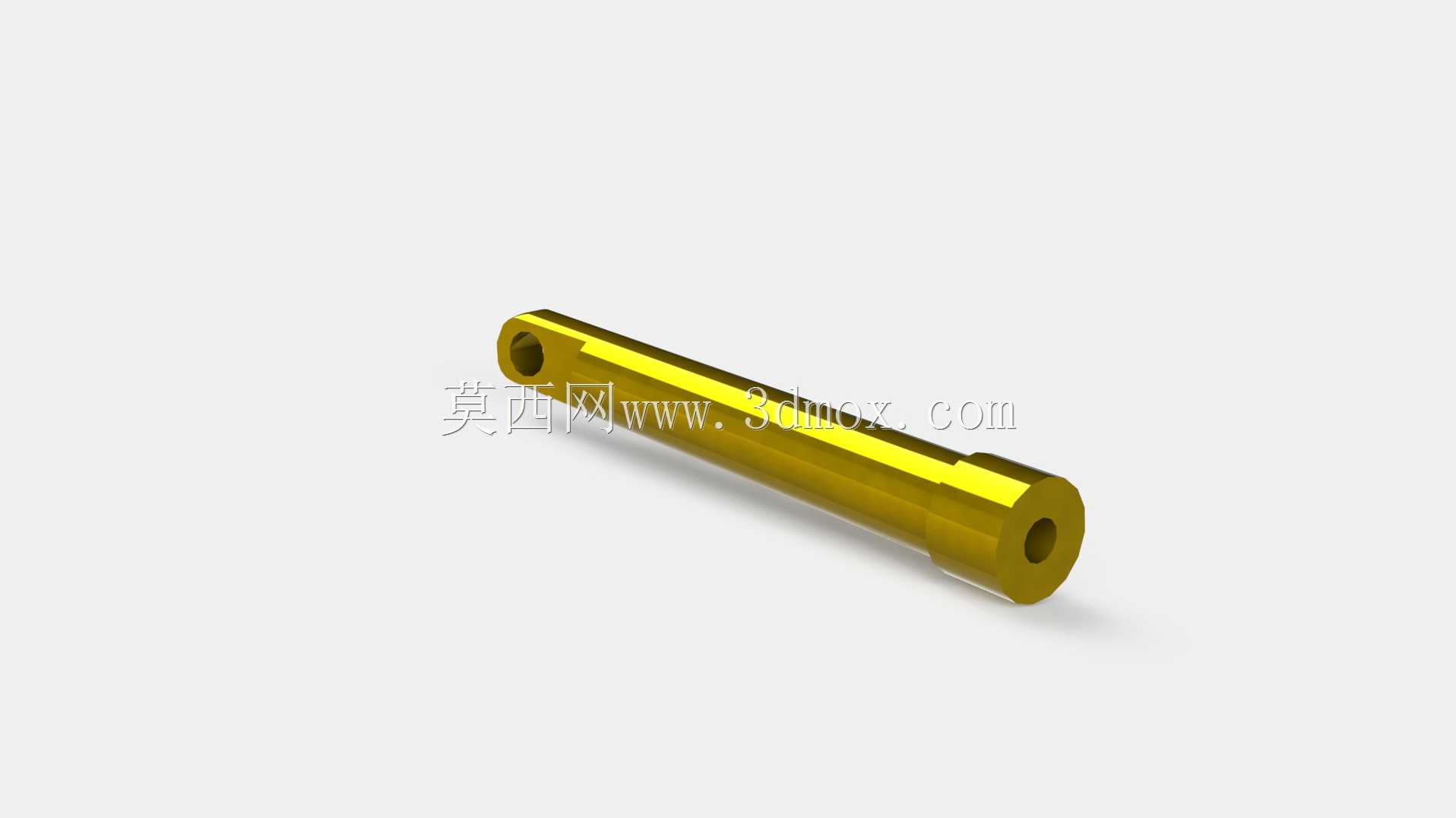

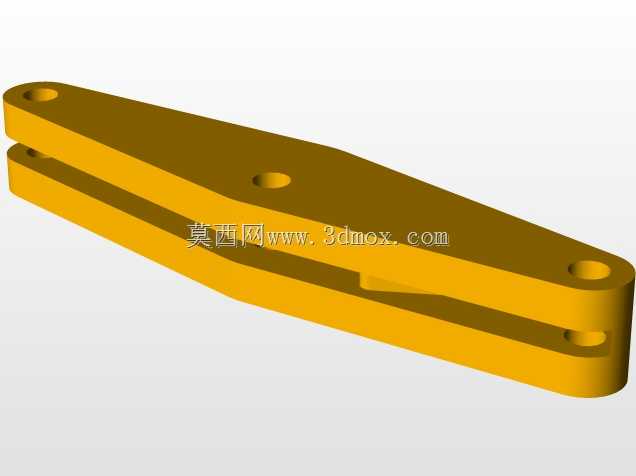

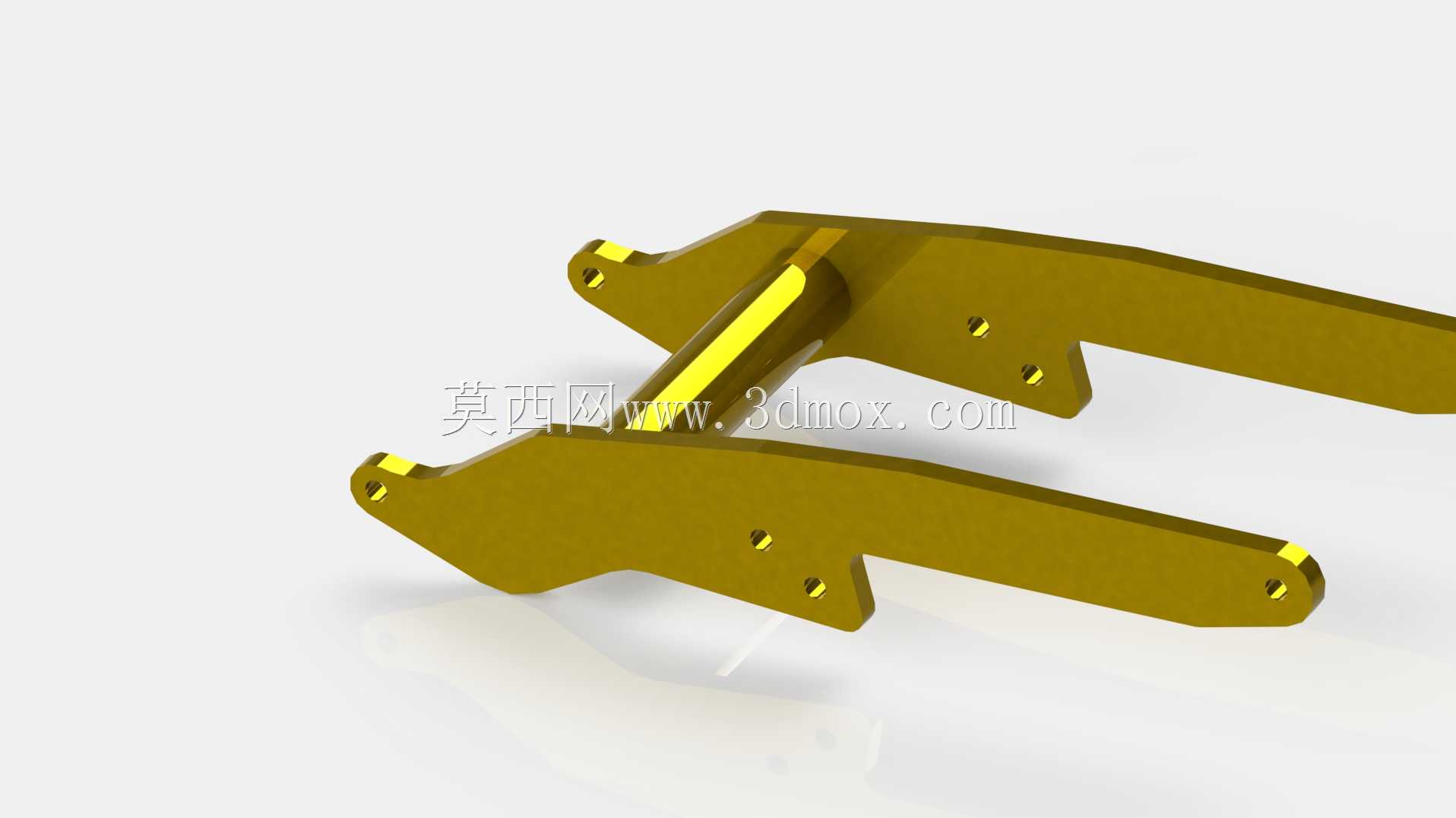

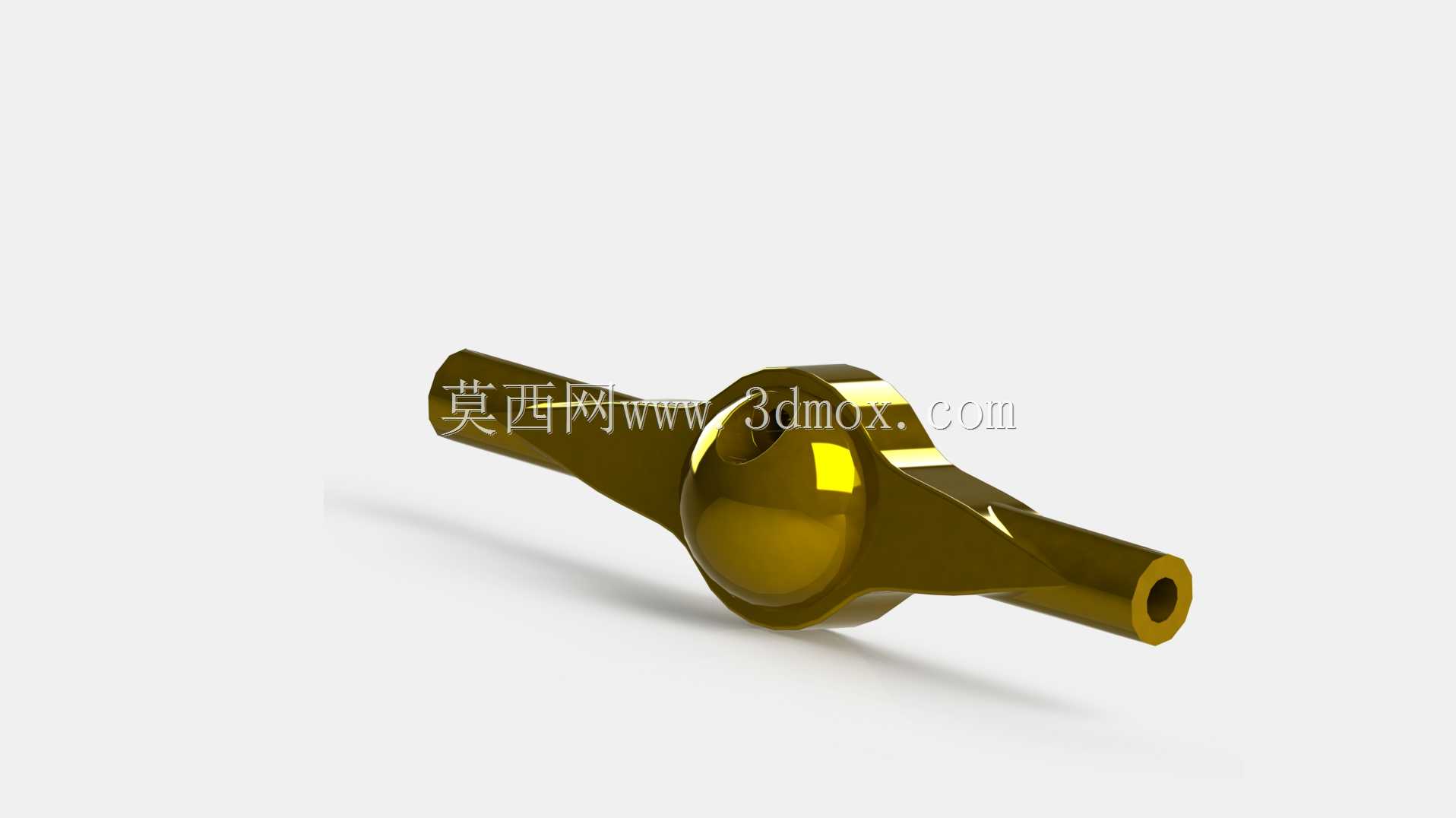

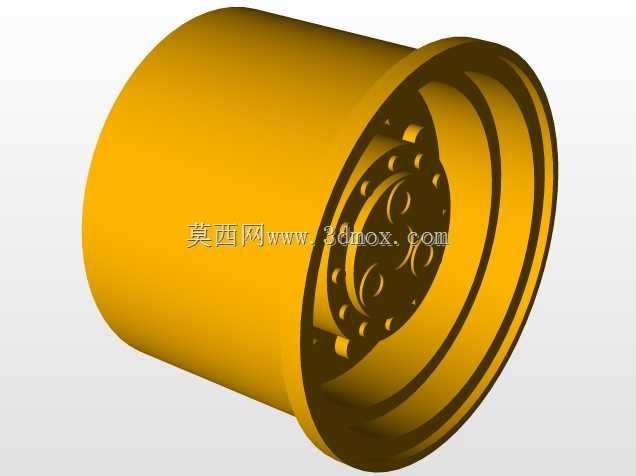

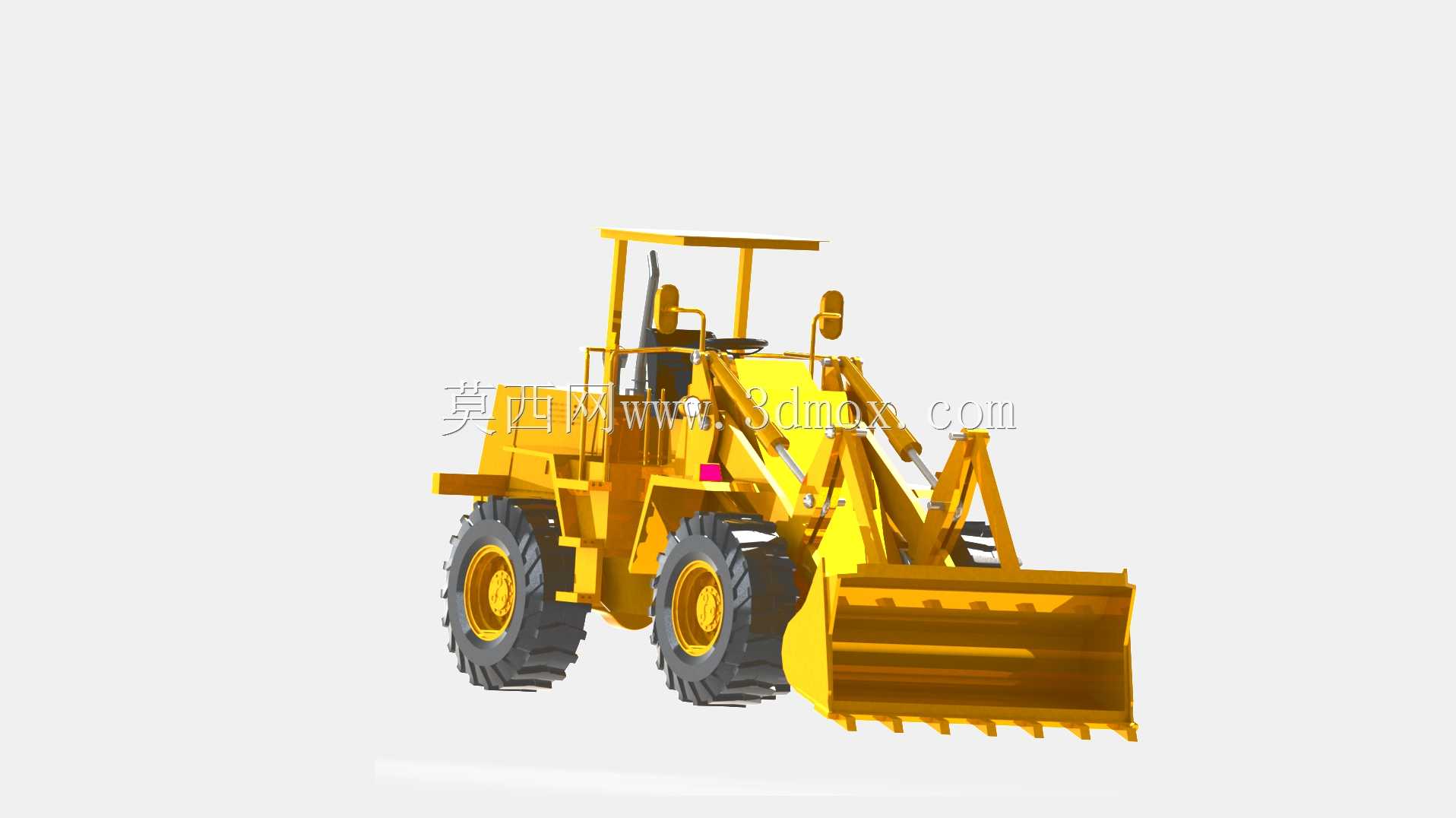

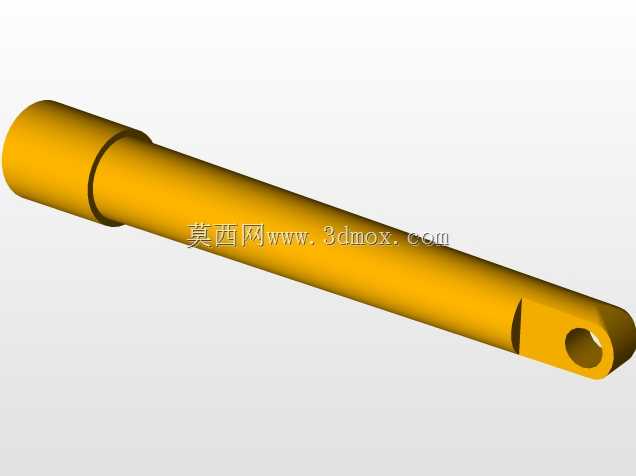

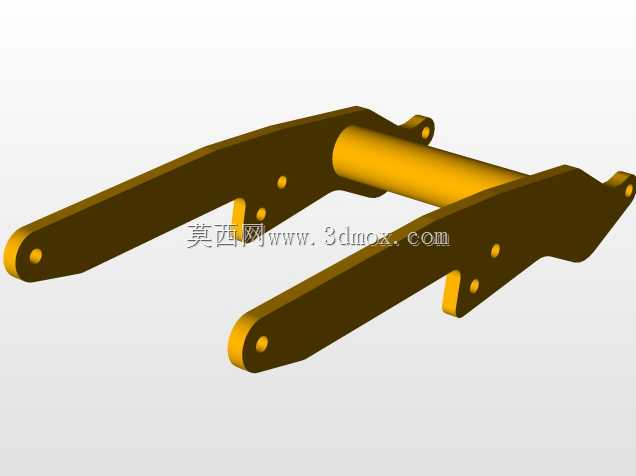

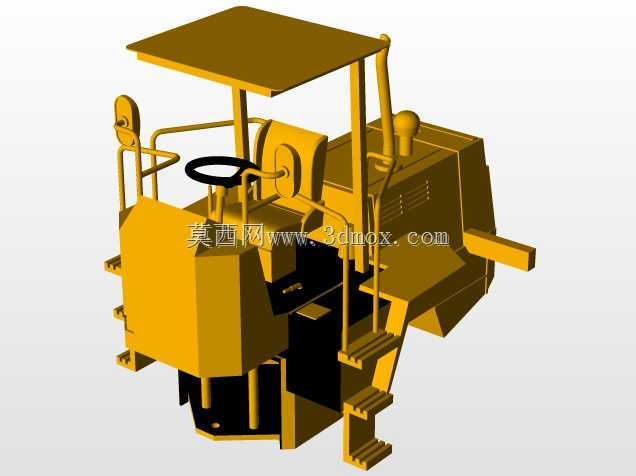

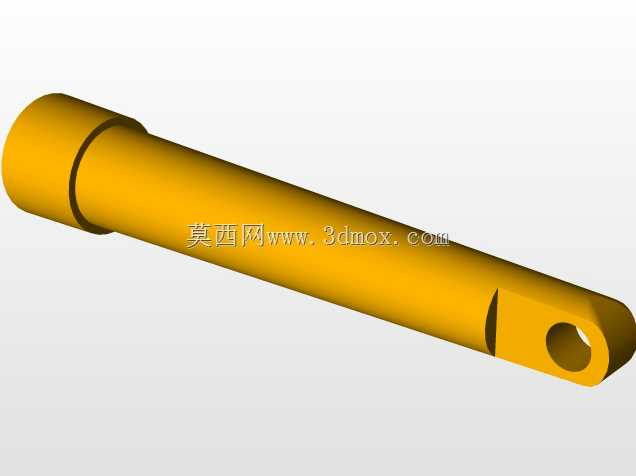

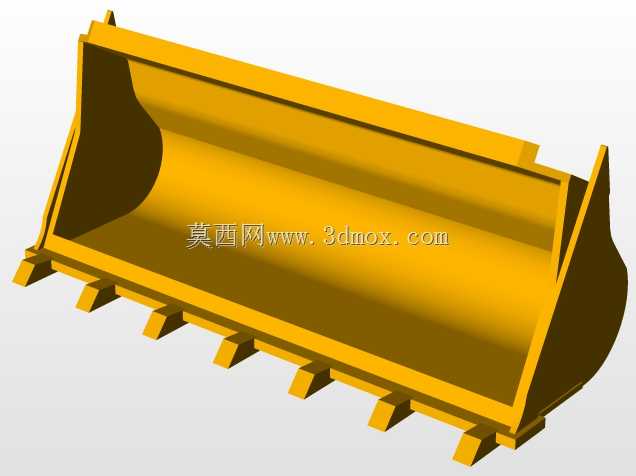

这款轮式装载机械主要面向散料装卸、土方转运、工程现场短距离物料搬运场景，广泛应用于建筑施工、矿山开采、市政养护、货场堆料等作业领域，可完成砂石、土壤、煤炭、建筑垃圾等多种散状物料的铲装、转运、卸载作业，也可通过更换属具实现轻度推平、物料抓取、路面清扫等拓展作业，是工程现场通用性极强的作业装备。该设备采用轮式行走结构，相比履带式装载设备具备转场速度快、对铺装路面损伤小、机动灵活的优势，适合在多作业点分散、需要频繁转场的施工场景中使用，作业时可通过液压驱动的工作装置完成动臂举升、铲斗翻转收放等动作，配合铰接式转向结构实现小半径转弯，能够在狭窄的施工场地内灵活调整作业位置。设计过程中围绕作业效率与结构可靠性展开，工作装置采用反转六连杆机构，能够保证铲斗在举升过程中保持合理的收斗角度，避免物料洒落，同时在铲斗斗刃处设计有耐磨齿结构，可应对硬质物料的铲装作业，降低斗体磨损速率；驾驶室采用敞篷带防护顶棚的结构，既为操作人员提供落物防护，也能保证作业时的开阔视野，方便操作人员观察铲斗作业状态与周边环境；行走系统采用大花纹深沟槽工程轮胎，具备较强的抓地力与抗穿刺能力，可适应泥泞、碎石、凹凸不平等复杂非铺装路面的通行需求。整机布局充分考虑作业时的重心分布，动臂举升至最高位置时整机重心仍保持在稳定支撑范围内，避免满载举升时出现倾翻风险；液压管路沿动臂与车架内侧排布，既避免作业过程中管路被物料剐蹭损坏，也方便后期维护时的检修操作；铰接转向部位设置有限位结构，可限制最大转向角度，避免转向过度造成的结构磕碰与轮胎异常磨损。整机的安装边界充分考虑常规运输车辆的装载尺寸，整机宽度控制在常规道路运输限宽范围内，转场时无需额外拆解即可直接通过平板运输车完成转运，设备尾部设计有配重结构，可平衡前端工作装置满载时的重量，保证作业时的整机稳定性，燃油箱、液压油箱布置在车架两侧，既方便日常加注作业，也能通过车架结构对箱体形成防护，避免作业时被飞石或物料撞击损坏。
