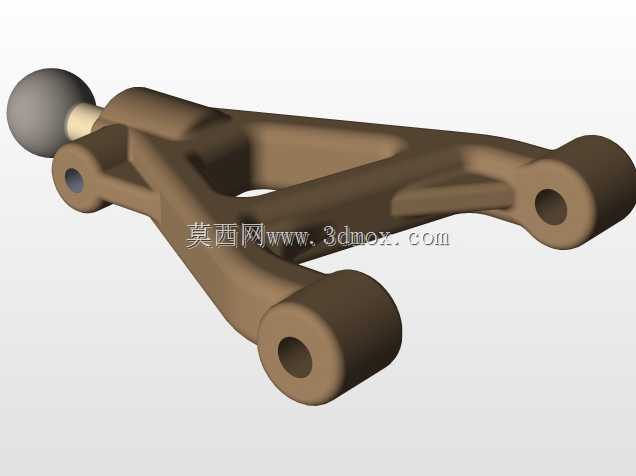

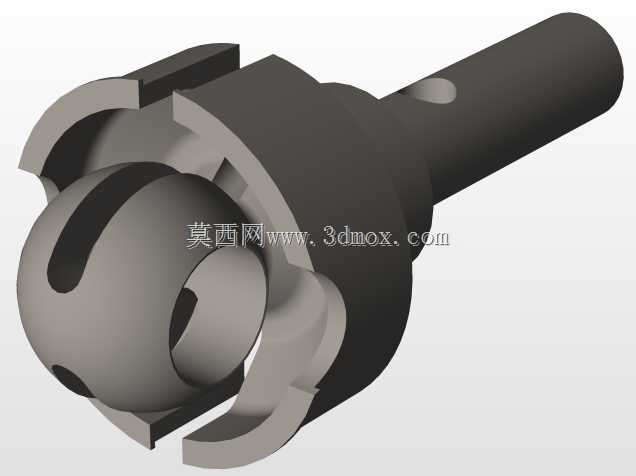

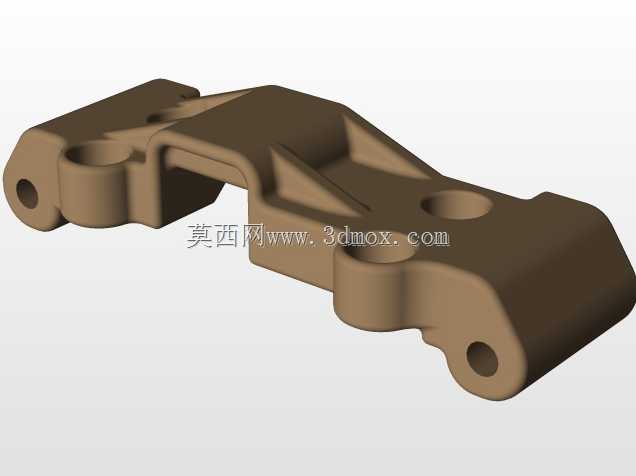

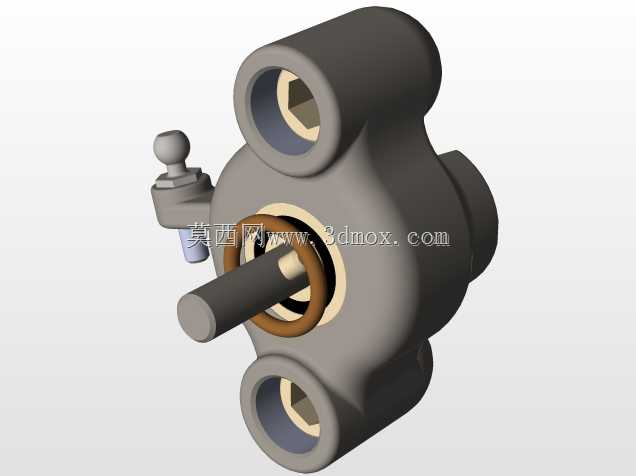

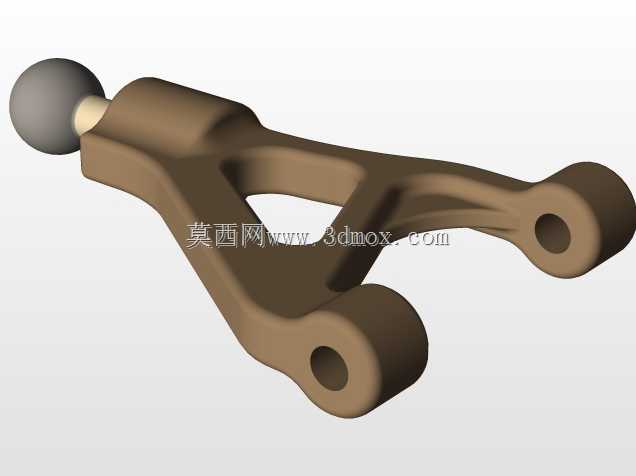

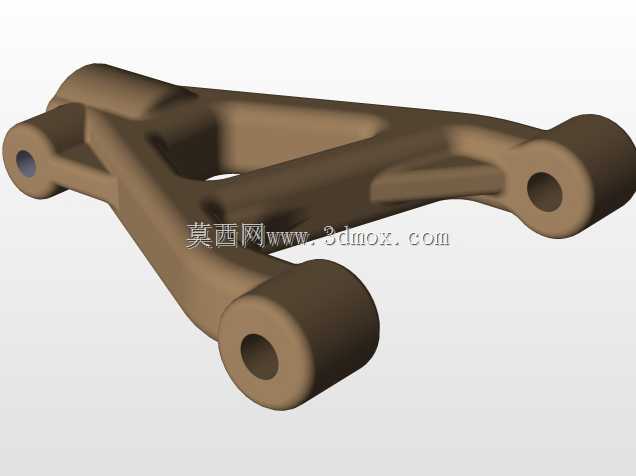

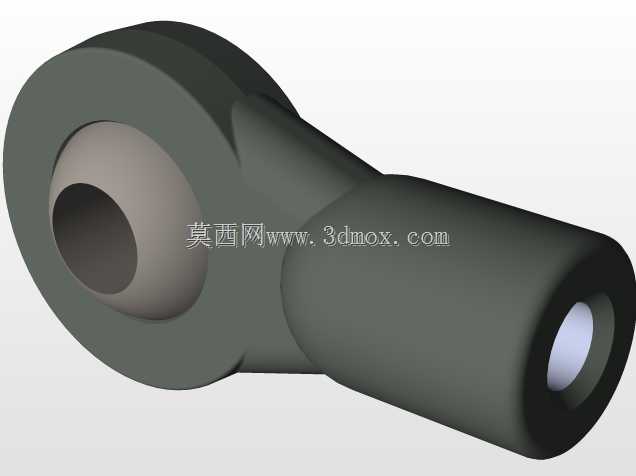

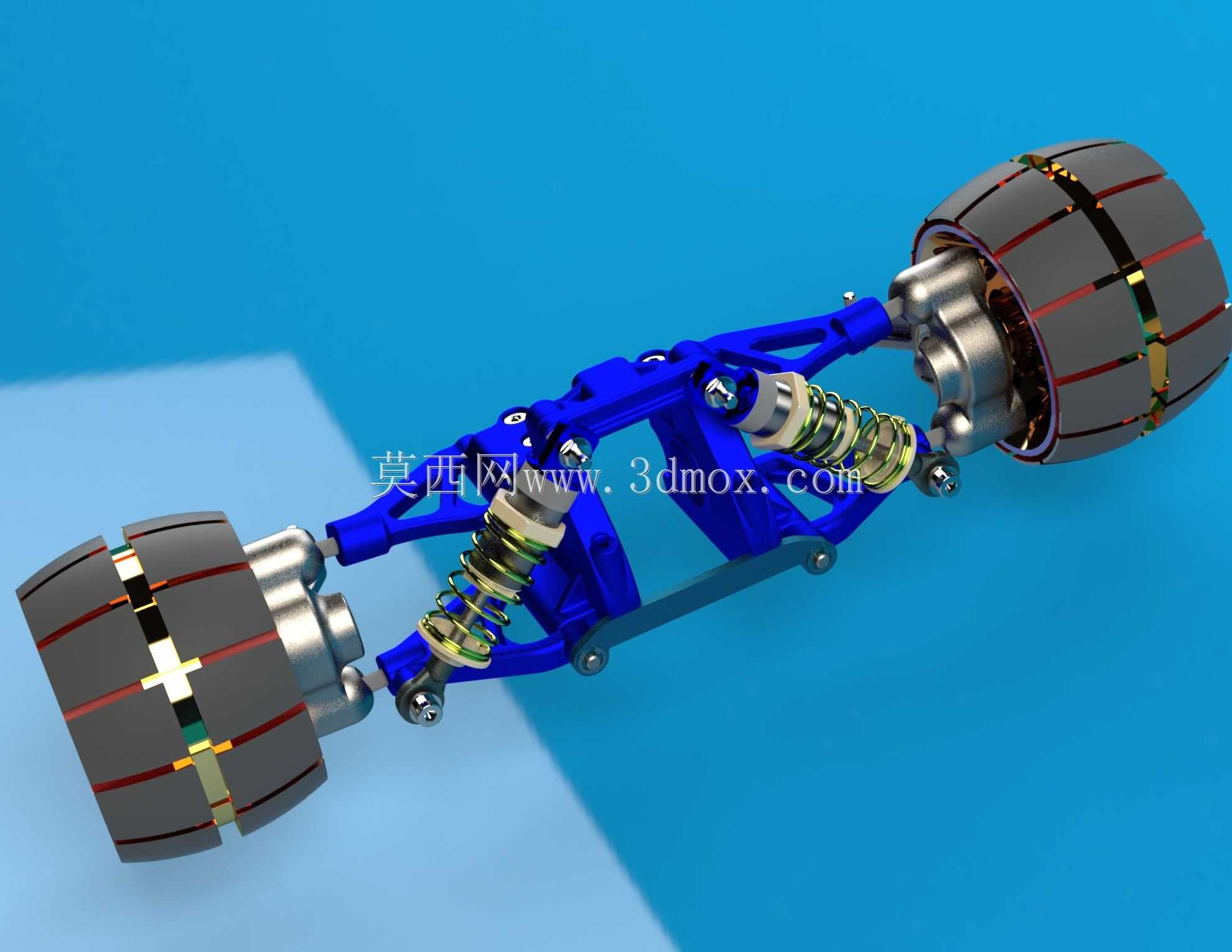

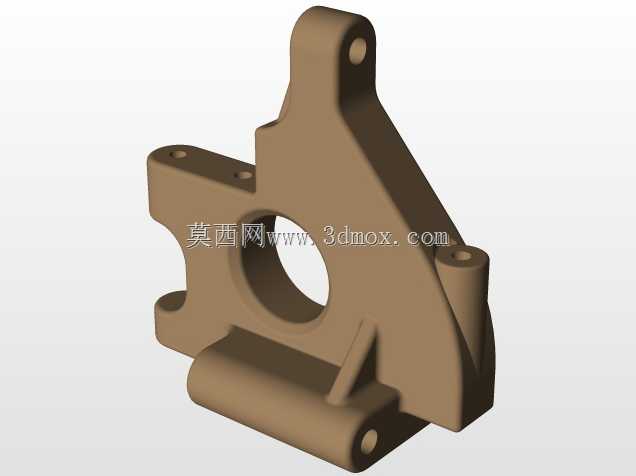

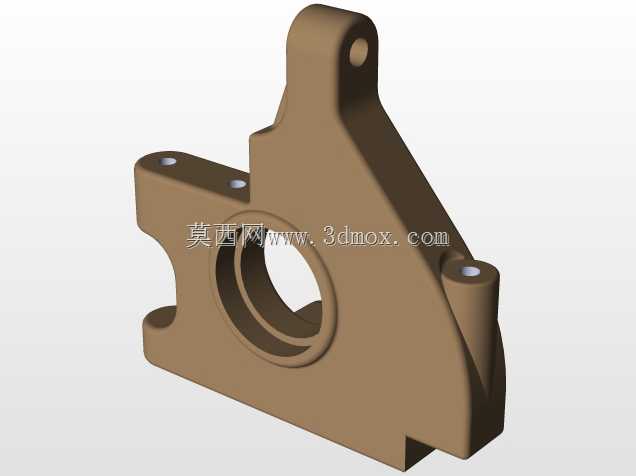

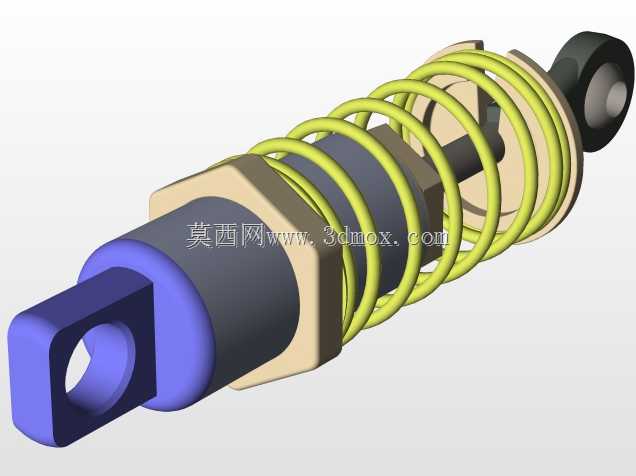

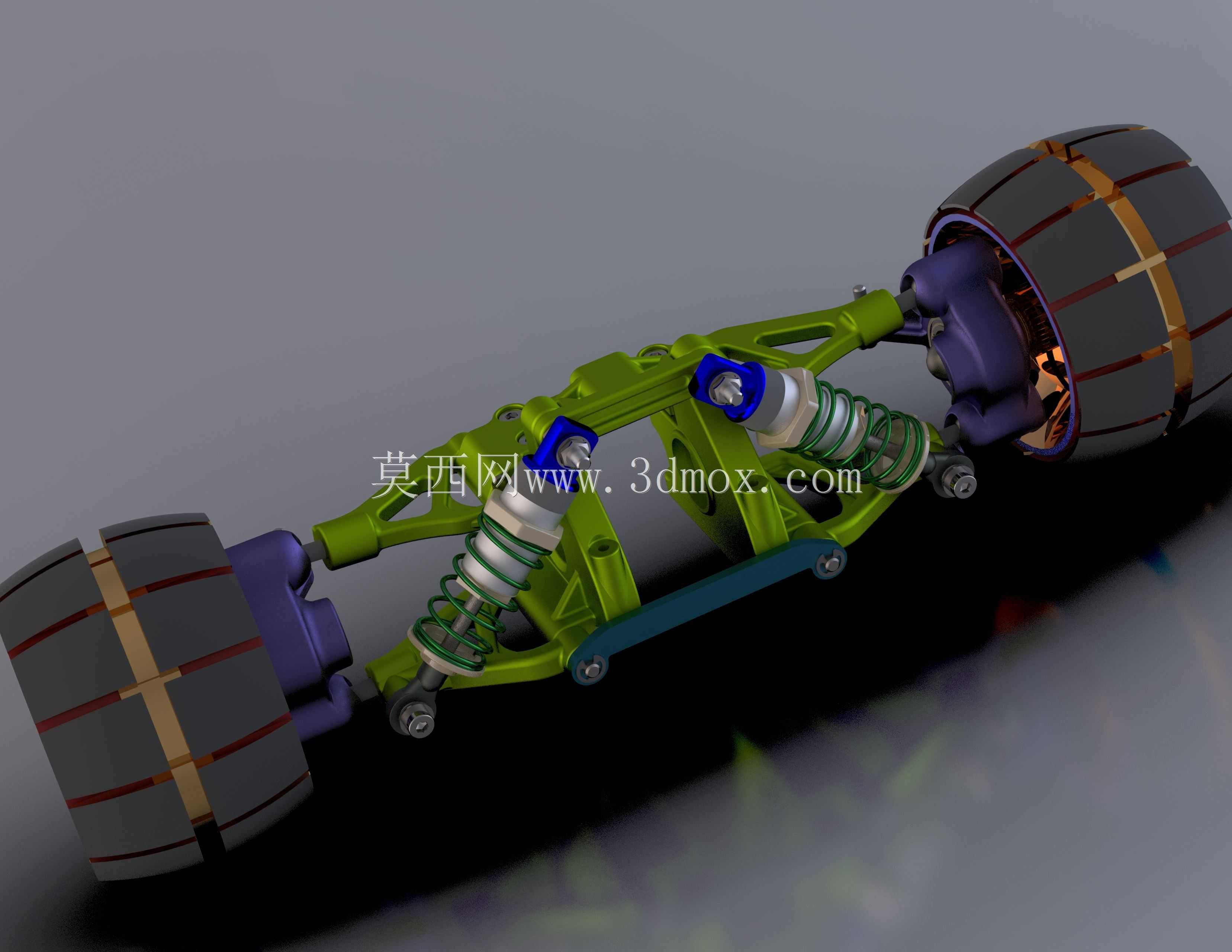

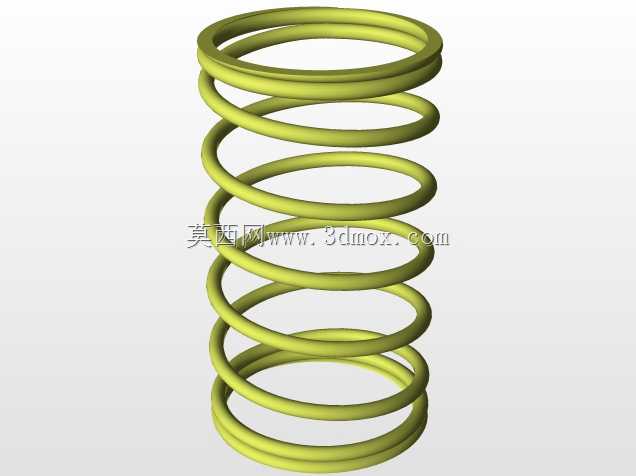

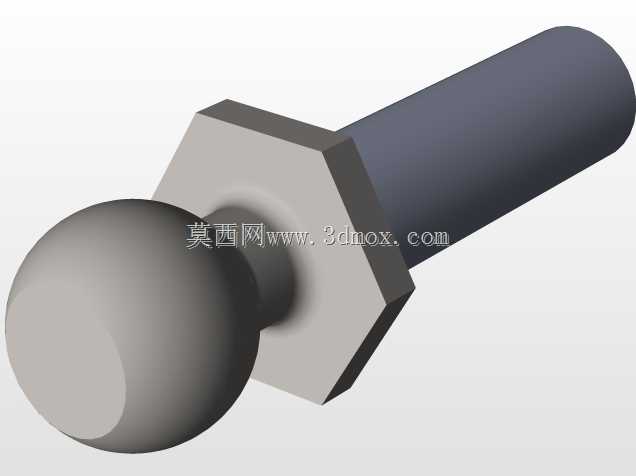

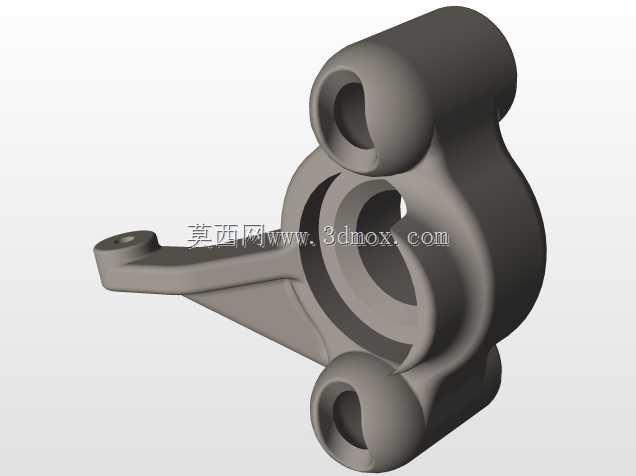

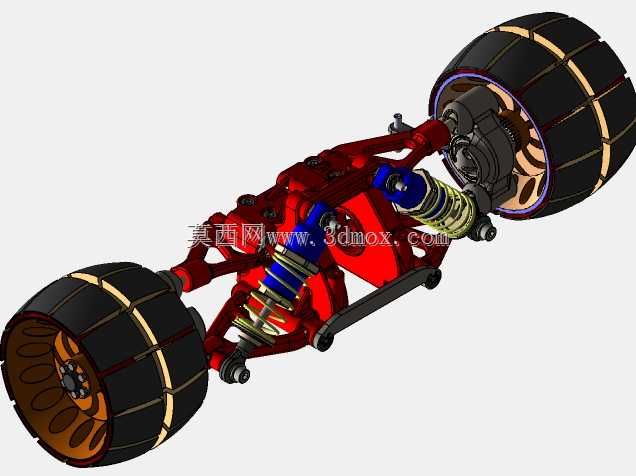

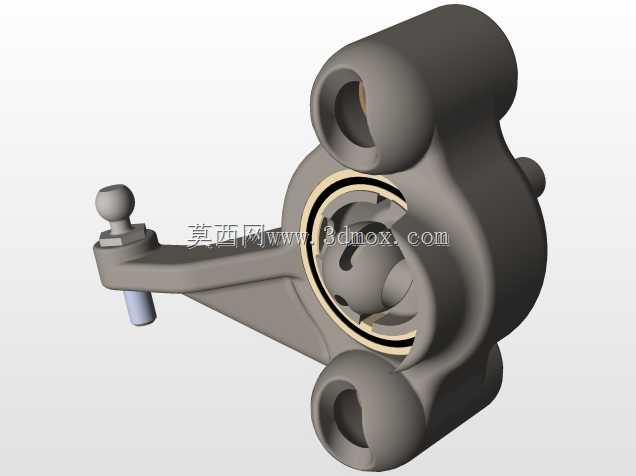

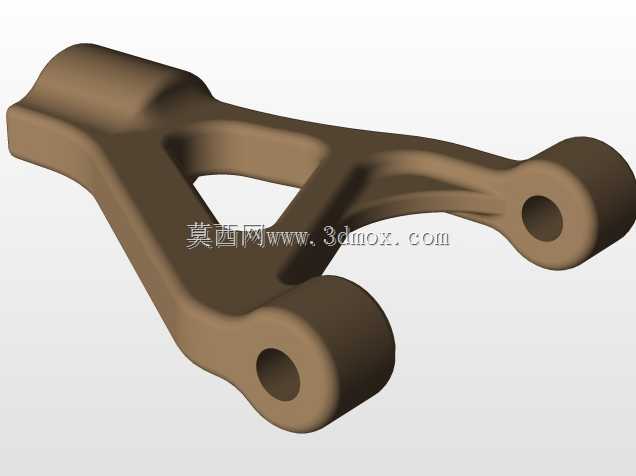

该结构为适配轮边电机驱动方案的汽车独立悬架总成,主要应用于新能源乘用车、高性能电动跑车以及特种电动作业车辆的底盘行走系统中,承担着连接车轮与车身、传递多维载荷、缓冲路面冲击、保障车轮定位参数稳定的核心作用,是决定车辆行驶平顺性、操控稳定性与行驶安全性的核心底盘部件。在实际车辆运行场景中,这套悬架可在车辆经过颠簸路面、弯道行驶、加减速工况时,通过摆臂的几何约束控制车轮跳动轨迹,配合减震器与螺旋弹簧的阻尼、刚度匹配,过滤路面传递的高频振动,同时抑制车身侧倾、俯仰姿态变化,保证轮胎与地面的接触面积稳定,提升轮胎抓地力与行驶极限。从功能特性来看,这套悬架采用双横臂式独立悬挂结构,上下摆臂通过球铰分别连接轮边电机安装支座与车身副车架,可精准约束车轮的外倾角、前束角随跳动的变化规律,适配轮边电机集成于车轮侧的布置需求,规避了传统驱动半轴带来的布置空间限制,同时将传动部件的重量转移至簧下,可针对性匹配减震阻尼参数平衡簧下质量增加带来的平顺性影响。设计过程中,首先围绕轮边电机的安装边界确定摆臂的铰接点位置,通过运动学仿真反复优化硬点坐标,保证车轮上下跳动过程中轮距变化量、定位参数波动量控制在合理区间,避免轮胎出现异常偏磨;其次针对减震器与螺旋弹簧的布置位置,选取摆臂受力最优的安装点,将弹簧减震总成的上端固定于车身轮拱内侧支座,下端连接下摆臂,最大化利用轮舱内部空间,同时预留轮边电机的散热间隙与线束布置通道。在安装边界层面,该悬架总成的横向安装宽度适配常规紧凑型乘用车的轮距设计要求,上下摆臂的车身铰接点间距符合主流副车架的安装孔位标准,轮侧安装支座可直接适配对应规格的轮边电机与轮毂轴承单元,减震器上端安装座的角度与位置匹配常规车型的轮拱内部结构,无需对车身进行大范围改造即可完成适配;摆臂采用高强度铝合金材质的等强度结构设计,在保证结构刚度满足冲击载荷要求的前提下尽可能降低自身重量,球铰与衬套的刚度参数经过多轮调校,可兼顾行驶过程中的振动过滤与操控响应速度,轮边电机与悬架摆臂之间预留足够的安全间隙,避免车轮跳动过程中出现运动干涉,同时为制动管路、电机线束的固定预留了专用安装位,保障整车装配的便利性与后期维护的可达性。
- 上一篇:高仿真神经元细胞结构三维展示模型
- 下一篇:滑板车配套环形耐磨轮圈结构设计
- 全部评论(0)
- 模板大小: 39.19 MB
- 售价:5金币
- 下载次数: 526
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 悬架
