管道施工用重型管子夹持虎钳结构

这款管子虎钳是管道安装、维修作业场景中不可或缺的手动夹持工装，广泛应用于建筑给排水施工、消防管道布设、油气管道运维、五金管件加工等多个作业领域，是管工作业时固定管件的核心辅助工具。在实际作业过程中，无论是对金属管道进行套丝、切割，还是开展管件焊接、弯折校正、螺纹修复等工序，都需要依靠这款虎钳提供稳定的夹持力，避免管件在受力加工时出现移位、晃动，保障加工精度与作业安全。

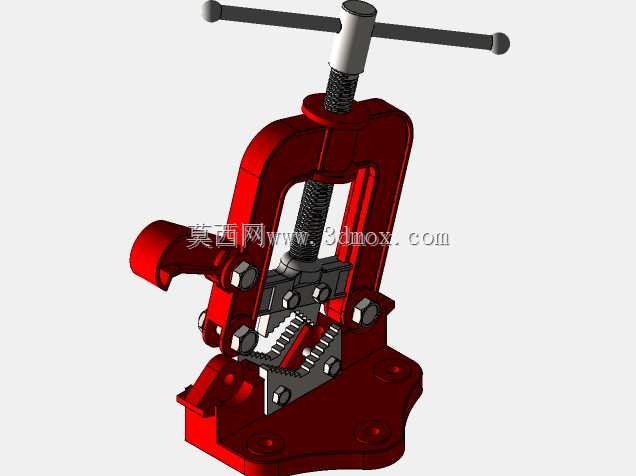

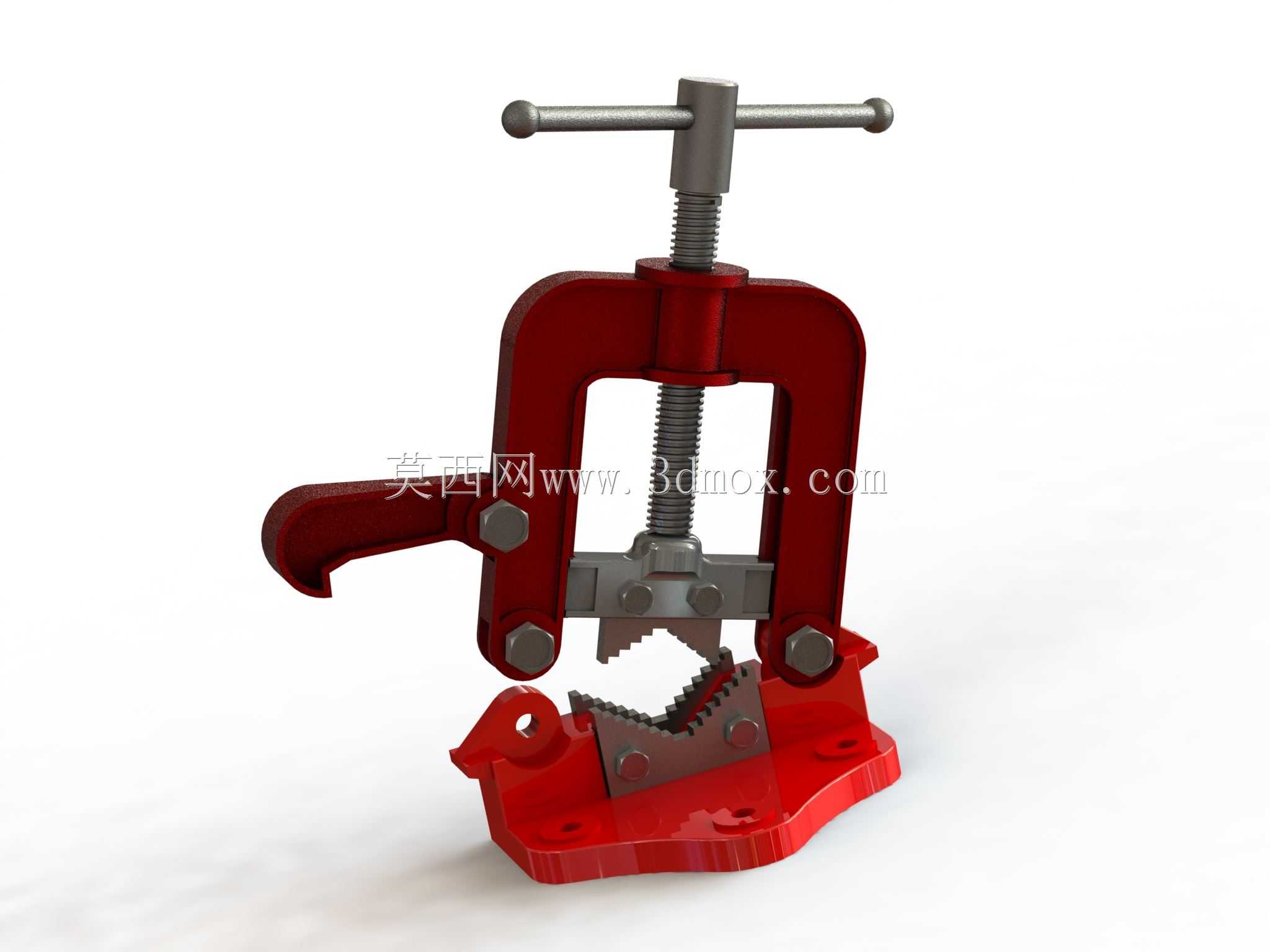

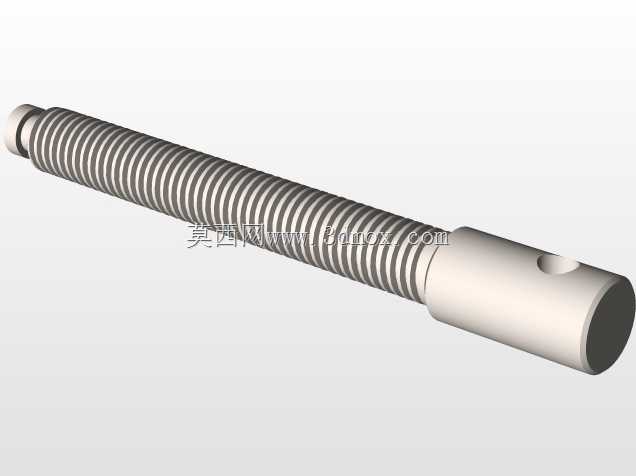

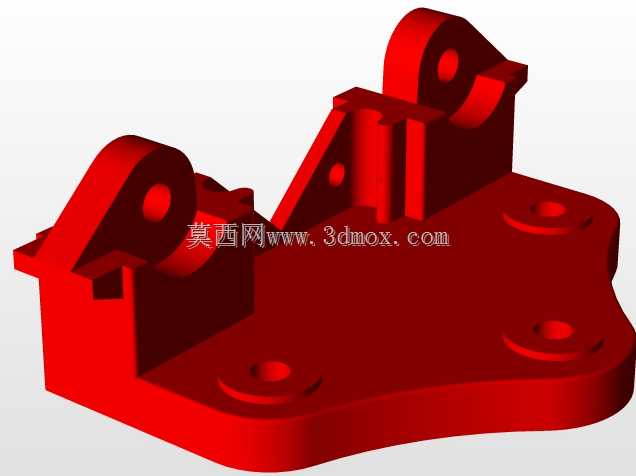

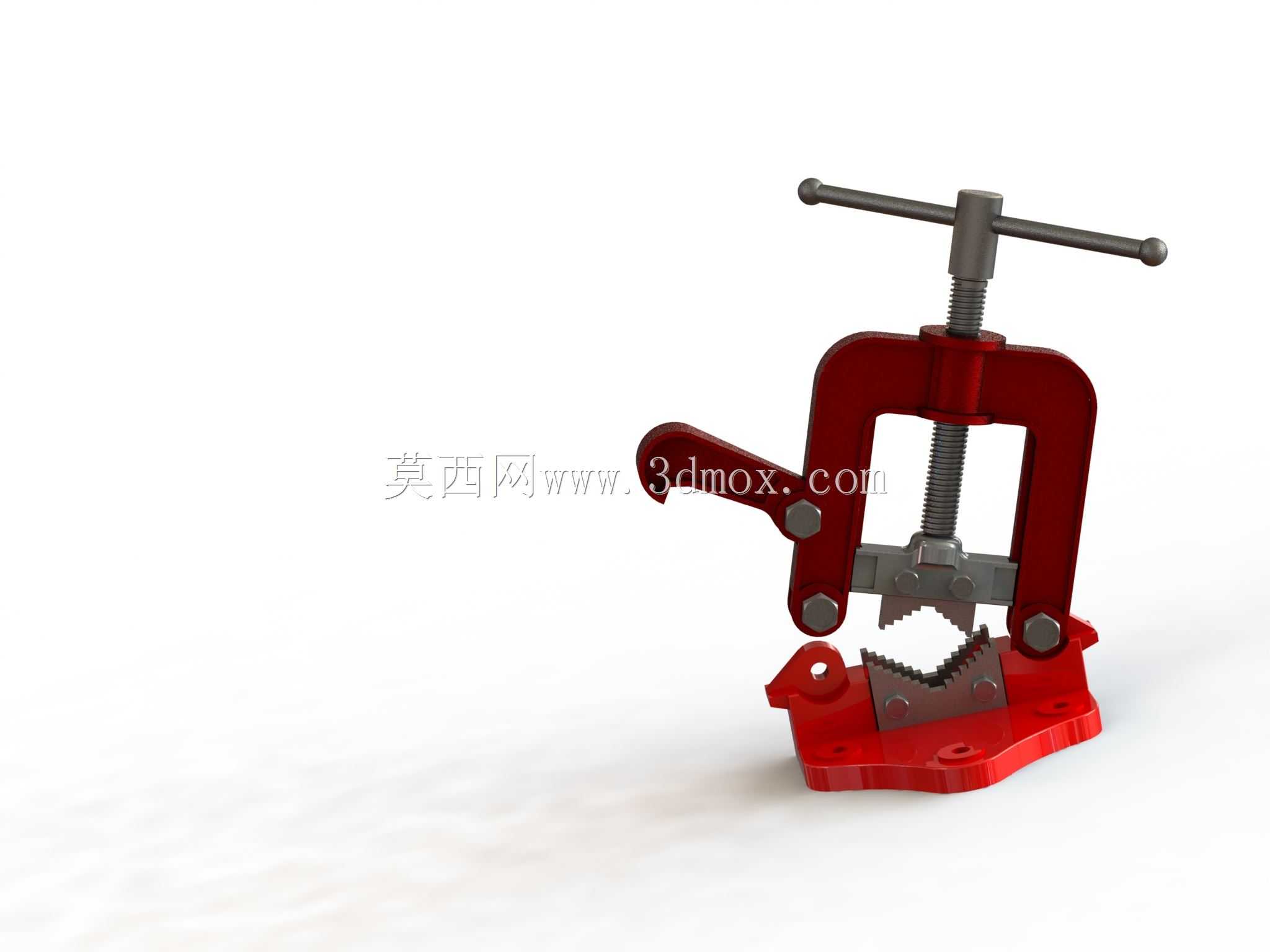

从功能特性来看，这款虎钳采用V型齿状夹口设计，上下钳口的锯齿结构能够紧密咬合圆形管件的外壁，适配不同管径的圆形管材夹持，夹持过程中不会出现管材打滑、转动的问题；顶部的T型转动手柄符合人体工学设计，操作人员无需额外辅助工具，徒手转动手柄即可带动梯形丝杠进给，平稳调节钳口开合幅度，施加足够的夹紧力，梯形丝杠的自锁特性还能在夹持过程中保持夹紧力稳定，不会因为作业振动出现钳口松脱的情况。钳身侧面设置的快调手柄，可以快速张开钳口适配大尺寸管件，无需全程转动丝杠调节开合度，大幅提升管件装夹的效率。底座采用带安装孔的平板式结构，能够通过螺栓牢固固定在作业台、支架等安装面上，保障虎钳整体在承受较大作业力矩时不会出现偏移、倾覆。

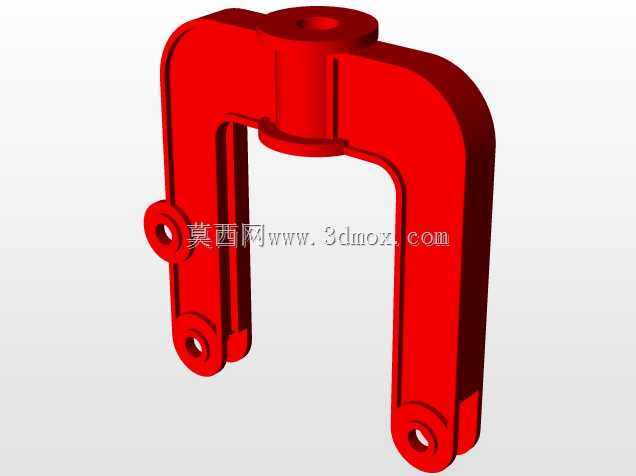

在设计思路上，这款虎钳的整体结构采用框架式C型钳身设计，高强度铸钢材质的钳身具备优秀的抗形变能力，能够承受管道切割、套丝时产生的径向与轴向作用力，长期重载使用也不会出现钳身变形、开裂的问题。夹口部位采用可拆卸的 hardened 齿块设计，当齿块出现磨损、咬合能力下降时，可以单独更换齿块，无需更换整台虎钳，有效降低设备的长期使用成本。丝杠与钳身的连接部位设置了耐磨衬套，减少丝杠转动时的磨损，延长机构的使用寿命。从安装边界来看，这款虎钳的底座安装孔位按照通用管工操作台的标准间距设置，能够适配绝大多数常规作业台的安装尺寸，钳身整体高度符合站立作业的人机工程高度，操作人员在进行套丝、切割作业时无需过度弯腰，能够有效降低长时间作业的疲劳感。钳身的开口范围覆盖日常作业中常见的小管径到中等管径管材，能够满足绝大多数民用、工业管道施工的夹持需求，整体结构紧凑，没有多余的冗余设计，所有部件都服务于稳定夹持管件的核心功能，兼顾了结构强度、操作便捷性与耐用性，是管道作业场景中实用性极强的夹持工装。
