墙面镜夹渐进式冲压成型料带结构

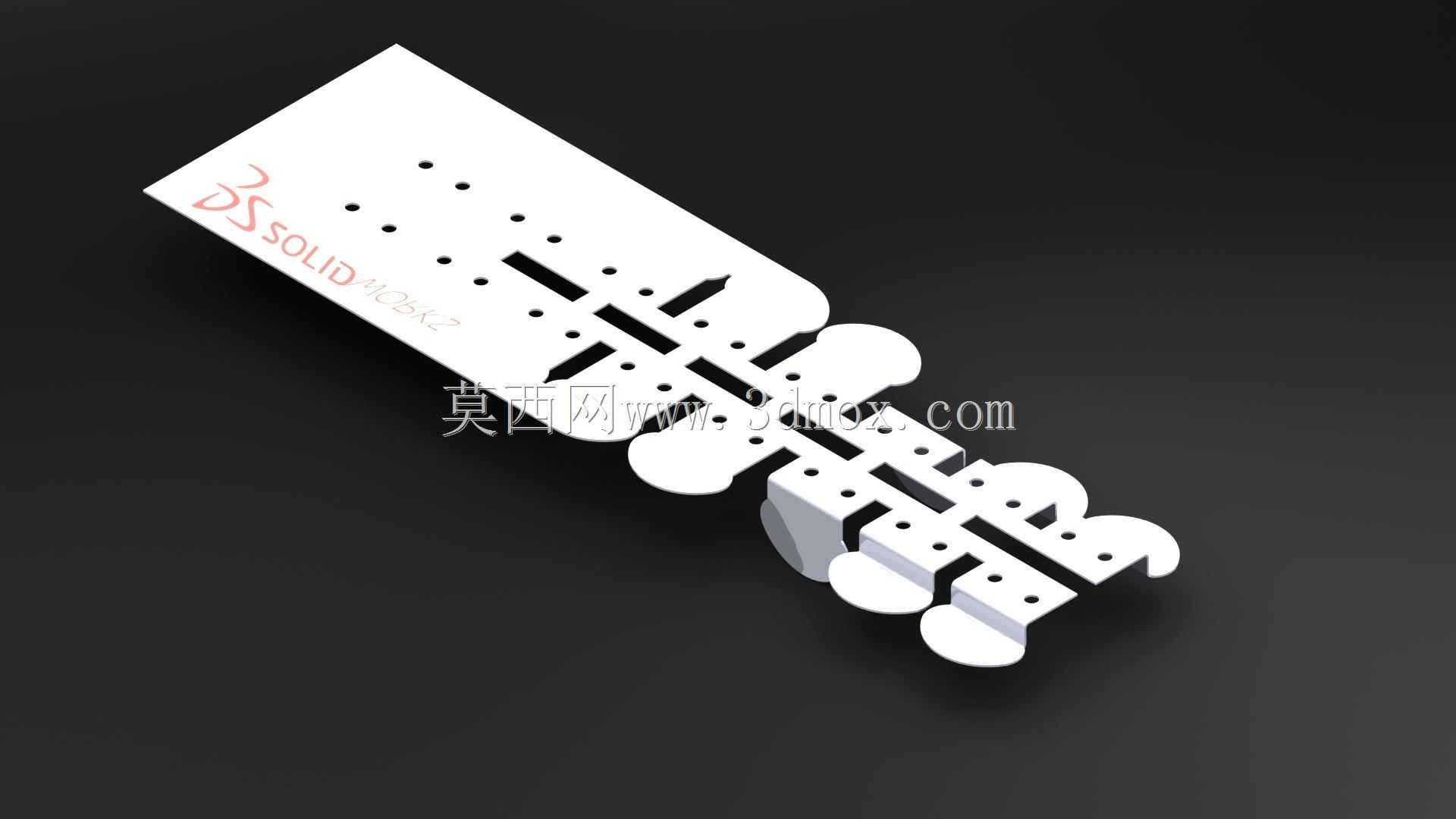

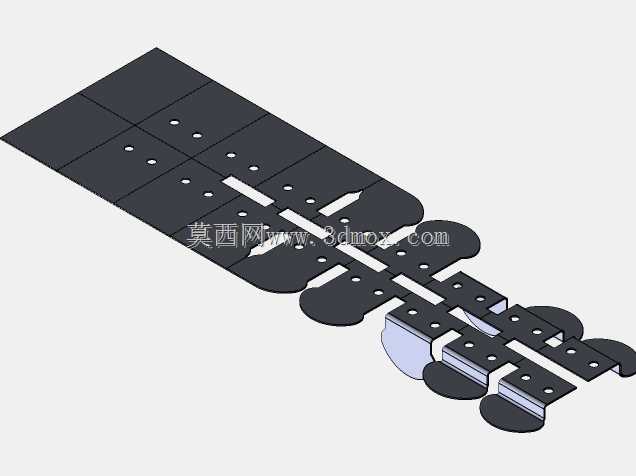

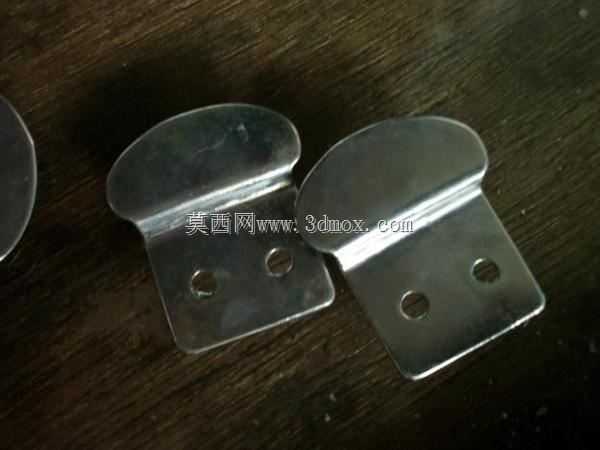

这套料带结构对应日常卫浴、家居场景中使用的墙面镜夹产品，这类镜夹主要用于将小型梳妆镜、壁挂镜夹持固定在平整墙面上，替代传统粘胶、打孔螺丝的固定方式，既可以避免墙面钻孔造成的饰面破损，也能通过夹持结构实现镜子的快速拆装调整，在出租屋、临时展陈、卫浴间镜面安装场景中应用十分广泛。该料带采用渐进式冲压排布设计，将镜夹生产过程中的冲定位孔、切边、压型、折弯、分离等多道工序沿料带送进方向依次排布，配合高速冲床的连续送料动作，即可在单次设备行程中完成多工序同步加工，大幅提升小尺寸五金件的生产效率，同时减少单工序模具反复定位带来的尺寸误差，保证成品镜夹的夹持力一致性。从料带的排布逻辑来看，设计阶段优先在料带两侧设置了等距定位孔，作为每一步冲压工序的定位基准，避免料带送进过程中出现偏移导致的成型不良；中间的载体部分连接各个工序阶段的半成品，直到最后一道工序才将成品与载体分离，既保证了送进过程中半成品的位置稳定性，也能通过载体传递料带拉力，避免薄料带在高速送进过程中出现拉裂、变形问题。单个镜夹的成型部分采用对称式结构设计，预留的弧形夹持位可以适配不同厚度的镜子侧边，折弯形成的卡爪结构带有微小的回弹角度，装配后可以依靠板材自身的弹性持续施加夹持力，防止镜子从夹位中滑脱；料带上预留的安装孔位对应镜夹与墙面连接的固定点位，孔位边缘做了微小的倒角压型处理，避免安装时螺丝头刮伤镜面或者墙面饰面。从安装边界来看，单个成品镜夹的整体尺寸小巧，安装后突出墙面的厚度较薄，不会在镜面后方形成过大的间隙，同时多组镜夹沿镜子边缘均匀排布时，料带成型的统一尺寸可以保证各个夹位的安装高度一致，避免镜面安装后出现倾斜问题。料带的步距设计充分考虑了板材利用率，相邻两个成品之间的搭边宽度控制在合理范围内，既保证了冲压过程中料带的结构强度，也尽可能减少了边角废料的产生，降低大批量生产的材料成本。
