波音737中期机身段结构三维设计

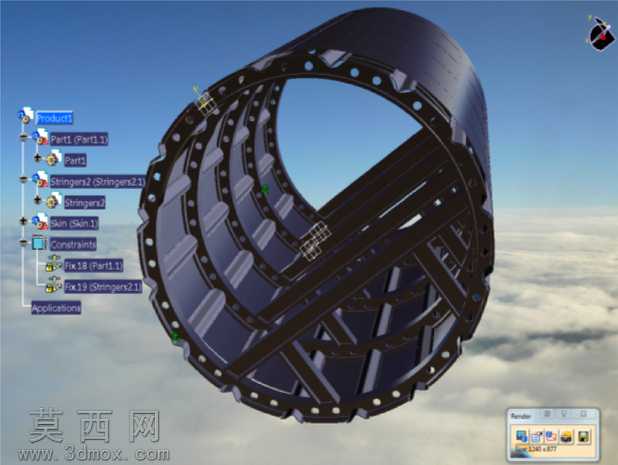

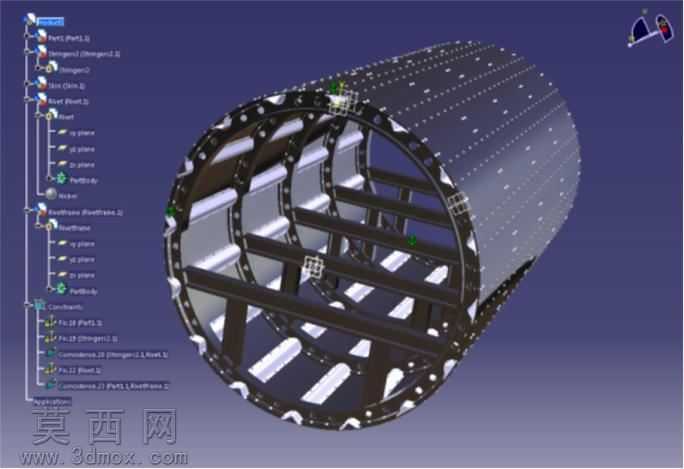

本作品为参考波音737机型打造的中期机身段三维结构模型，采用CATIA软件完成全参数化建模，完整还原民用客机机身中段的典型构造逻辑。建模过程严格遵循航空机身结构的设计规范，首先搭建环形隔框作为机身的主要横向承力骨架，沿筒状机身轴向等距排布，精准控制每一圈隔框的截面弧度与直径参数，保证机身整体的气动外形轮廓流畅规整，符合民航客机的圆筒形机身气动设计要求。在横向隔框的基础上，沿机身轴向布置多根纵向纵梁，纵梁与隔框之间通过布尔运算完成精准的装配贴合，形成纵横交错的刚性承力网格框架，作为整个机身段的核心受力结构，承担飞行过程中的增压载荷、弯曲载荷与扭转载荷。框架外侧覆盖完整的曲面蒙皮，建模时通过多截面曲面命令生成顺滑的筒状蒙皮曲面，保证蒙皮外表面无曲率突变，还原真实机身的气动外表面形态，同时在蒙皮与内部框架的连接位置，按照真实航空制造的铆接工艺排布铆钉特征，每一处铆钉的点位都对应框架与蒙皮的连接节点，还原铆钉紧固的装配细节。模型的结构树层级清晰，按照隔框、纵梁、蒙皮、铆钉四大类零件完成分组管理，每一个零件都保留完整的建模参数与特征历史，方便后续对机身结构进行参数调整与细节优化。材质设置上，框架结构采用航空铝合金材质参数，还原金属构件的哑光金属质感，蒙皮部分设置为带轻微反光的航空铝材质，铆钉部分采用同系金属材质，整体渲染效果贴近真实民航客机机身的金属质感。设计思路上以还原真实民机机身中段的基础构造为核心，省略了复杂的机载系统与内饰结构，重点突出机身的承力框架、纵梁、蒙皮的连接关系与铆接装配逻辑，清晰展示半硬壳式机身的典型结构特点，可用于航空结构教学、民机构造演示等场景，帮助观者直观理解客机机身的受力传递路径与装配组成方式。
