Arduino控制弹簧式自动投石装置结构设计

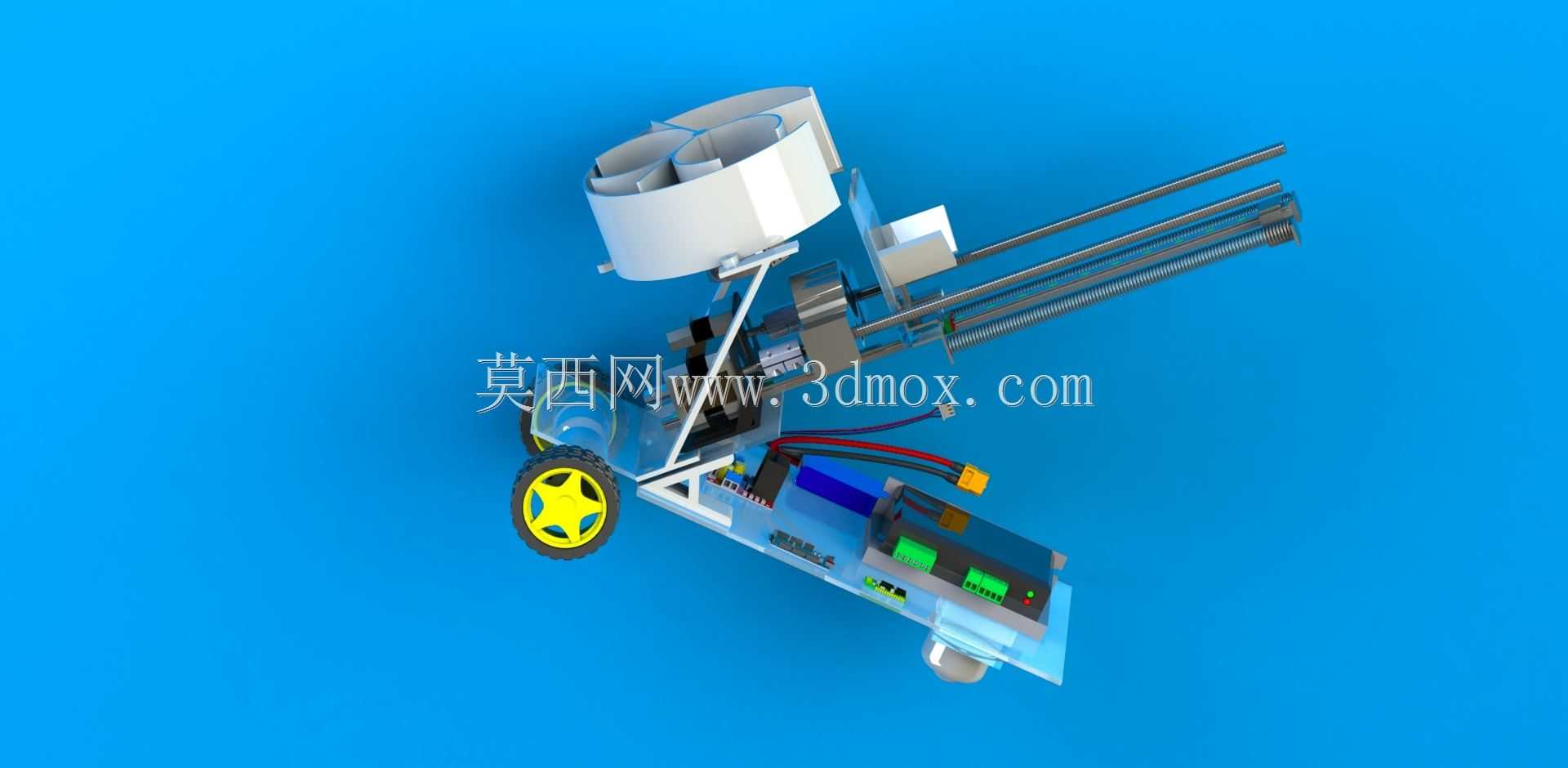

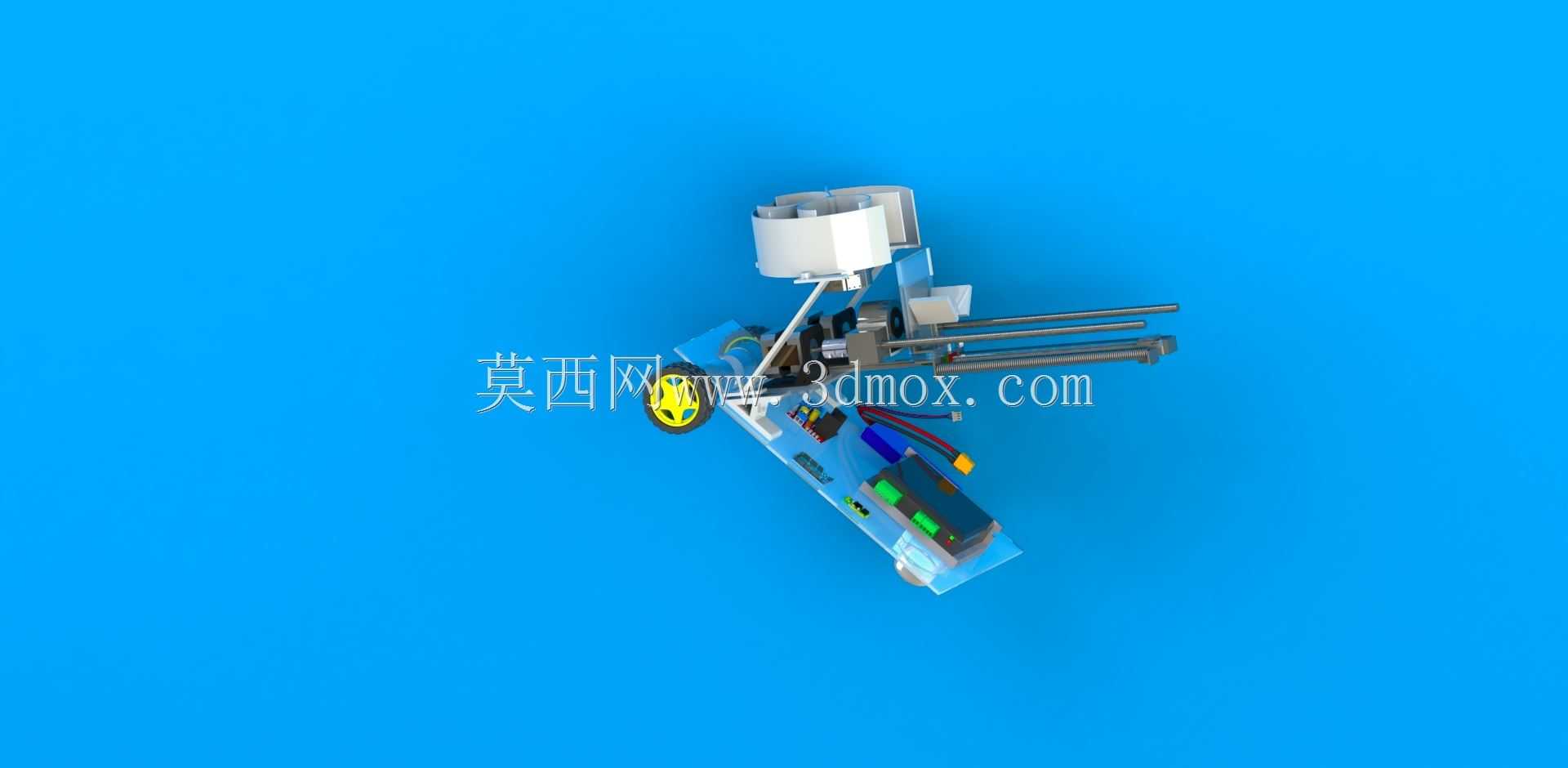

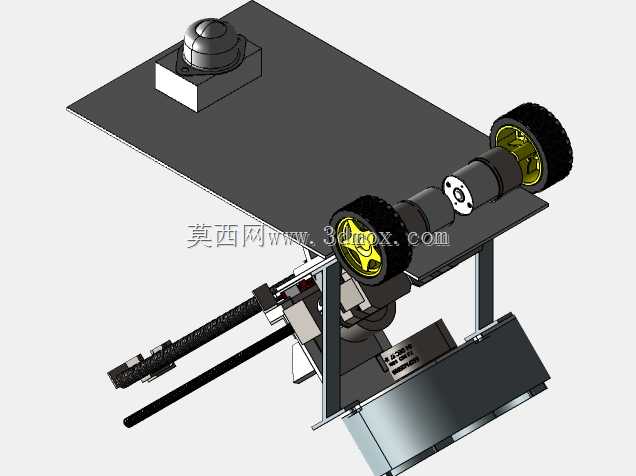

这款自动投石装置是面向教学实践、趣味竞技场景开发的小型弹射类设备，核心可适配乒乓球、棒球、网球等轻质球状投射物的自动装填与连续发射需求，既可以作为工程实践课程的教学演示载体，帮助学习者理解机械传动、电控逻辑与弹性势能转化的结合应用，也可经过参数调整后用于球类拾取训练的辅助发球、青少年科技竞赛的创意装置参赛载体，在科创教育、趣味互动场景中具备较高的实用价值。从功能特性来看，整套装置分为弹射发射、自动供弹、行走移动、电控驱动四个核心模块：发射模块采用弹簧蓄能的弹射结构，通过弹性势能的瞬间释放完成投射物的击发，相比气动发射结构具备结构简单、成本低廉、维护便捷的优势，无需额外配置气源组件即可独立运行；供弹模块采用步进电机驱动的重装填结构，能够将储料仓内的投射物按固定节拍输送至发射工位，配合发射模块的动作节奏实现连续投射，避免手动装填的操作繁琐；行走模块配置了带防滑纹路的行走轮，可根据使用需求调整投射位置，适配不同距离的投射目标；电控模块以Arduino控制板为核心，整合了电池供电组件、驱动电路与接线端口，可通过程序调整供弹节拍、发射力度等参数，满足不同场景下的投射需求。在设计思路上，整套装置采用模块化的布局逻辑，将储料仓布置在装置上部的高位区域，利用重力配合步进送料结构完成投射物的输送，缩短供料路径的同时降低送料结构的动力消耗；发射导轨采用平行双杆结构，为投射物提供稳定的滑行导向，保证发射方向的一致性；驱动组件与电池模块集中布置在装置下部的底盘区域，降低整机重心，提升装置移动与发射过程中的稳定性，避免发射后坐力导致的装置侧翻问题。从安装边界与尺寸适配来看，整套装置采用紧凑型布局，所有结构组件均整合在小型轮式底盘之上，储料仓采用圆筒式多仓位设计，可一次性存储多枚投射物，无需频繁补料；发射导轨的长度经过匹配弹簧行程的优化设计，既保证弹簧能够完成足够距离的蓄能加速，又不会因为导轨过长导致整机尺寸冗余；各功能模块之间采用标准化的连接结构，便于拆装调试与零部件更换，在装配过程中可根据实际使用的弹簧刚度、投射物重量调整导轨位置与弹簧预压量，适配不同重量、不同尺寸投射物的发射需求，同时底盘预留了额外的安装孔位，可根据后续功能拓展需求加装传感器、转向结构等组件，实现自动寻的、定向投射等拓展功能。
