弹簧式安全泄压阀结构拆解设计

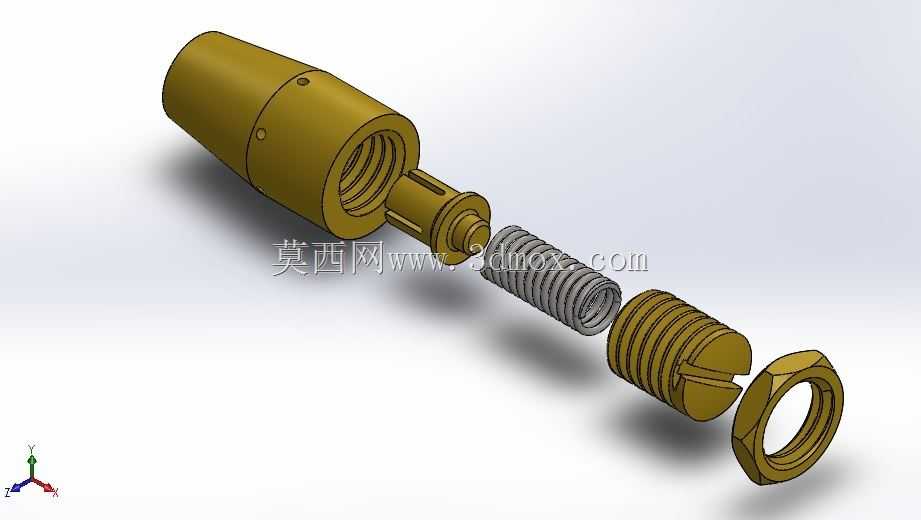

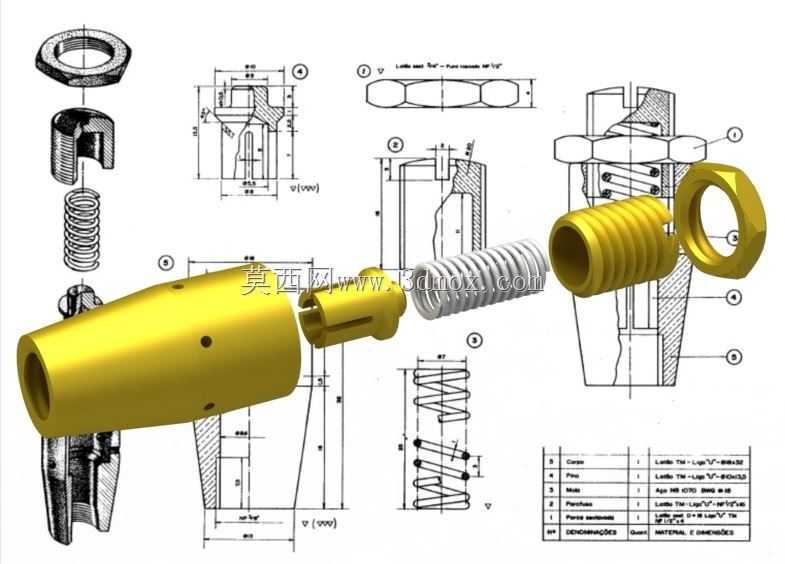

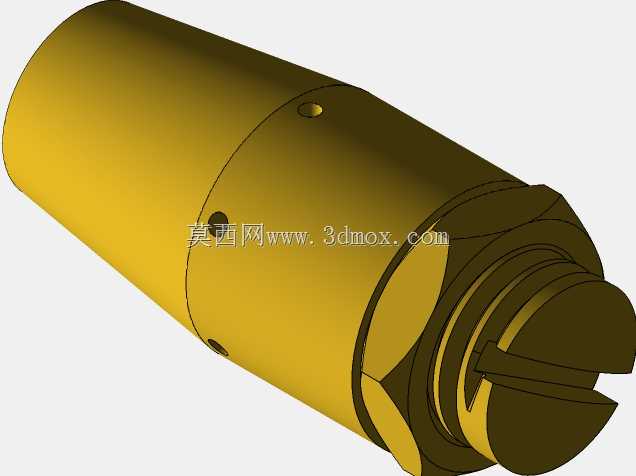

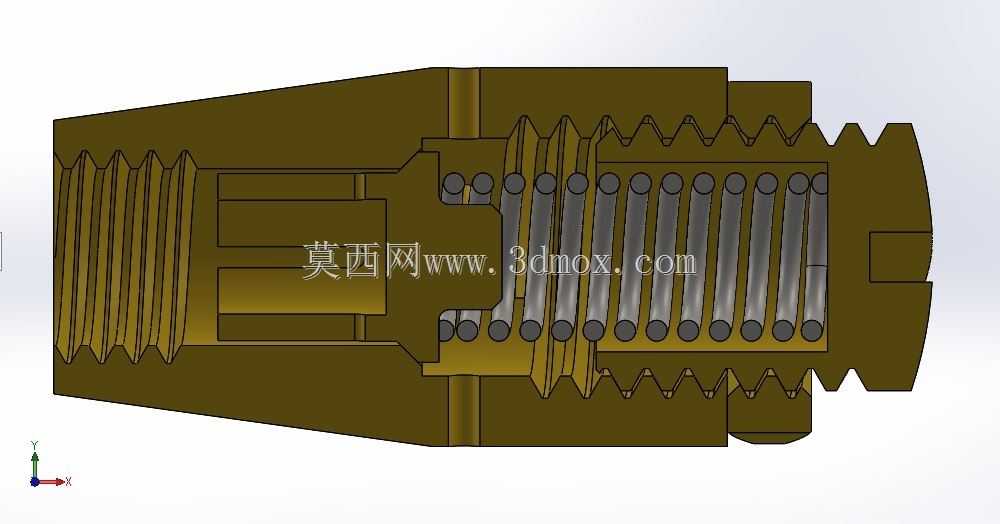

这款弹簧式安全泄压阀主要应用于低压流体输送管路、小型压力容器、气动控制系统的过压防护场景，在民用供水支路、小型气动设备、实验管路系统中承担压力超限泄放的核心作用，当管路或容器内部压力超过设定阈值时，阀门自动开启泄放多余介质，压力回落至安全区间后自动闭合，避免管路爆裂、容器超压损坏等安全事故，是低压流体系统中不可或缺的安全防护部件。从功能特性来看，该阀采用直动式弹簧加载结构，核心启闭件依靠弹簧预紧力压合在阀座密封面上，结构简单可靠，响应速度快，泄压动作滞后量小，适合低压小流量的压力防护场景，整体结构拆解后包含锁紧螺母、弹簧座、复位弹簧、阀芯、阀本体、锁紧接头等多个独立零件，各零件配合间隙经过合理设计，既保证阀芯动作顺滑无卡滞，又能避免正常工作压力下的介质渗漏。从设计思路层面，该阀采用同轴式布局，所有内部零件沿阀体中心轴线排布，最大限度降低了偏载导致的密封失效风险，阀体外部采用流线型锥面外形，既提升了整体结构强度，也便于安装时的握持操作；阀芯与阀座的密封面采用锥面配合设计，相比平面密封具备更好的自定心效果，密封比压分布更均匀，在低压工况下也能保证可靠密封；复位弹簧选用等节距圆柱螺旋弹簧，刚度经过匹配计算，保证泄压开启压力稳定，回座压力偏差控制在合理区间，同时弹簧两端设置磨平支撑面，避免弹簧工作时出现偏斜卡滞。从外形尺寸与安装边界来看，该阀整体为细长型同轴结构，最大外轮廓位于两端锁紧螺母位置，安装时仅需在管路对应位置预留匹配的螺纹安装空间，阀体径向占用空间小，适合在排布紧凑的小型管路系统中安装使用；两端采用标准外螺纹连接结构，可直接与对应规格的管路接头旋合，锁紧螺母可在安装完成后锁定连接位置，避免长期振动导致的连接松动；阀体中部开设的径向小孔为泄压介质排出口，安装时需注意预留泄放方向的避让空间，避免泄放的介质直接喷向周边操作人员或敏感元器件。整体结构没有复杂的异形零件，大部分零件可采用常规车削工艺加工，弹簧为标准通用件，加工制造成本低，装配流程简单，后期维护时仅需拆开端部锁紧螺母即可更换内部弹簧或密封件，维护便捷性较好，能够满足民用、小型工业场景下的低压安全防护需求。
