便携桶装水手动压水取水装置结构设计

这款桶装水配套取水装置，主要面向无集中供水条件的小型办公场景、户外临时作业点位、家庭日常饮水以及应急救灾供水场景使用，能够适配市面主流规格的五加仑、三加仑桶装饮用水，无需对桶装水进行倒置安装，也不需要额外连接供电线路，即可实现稳定可控的取水操作，解决了传统桶装水倒置安装费力、小型台式饮水机占用桌面空间、户外场景无供电无法使用电动取水设备的痛点。

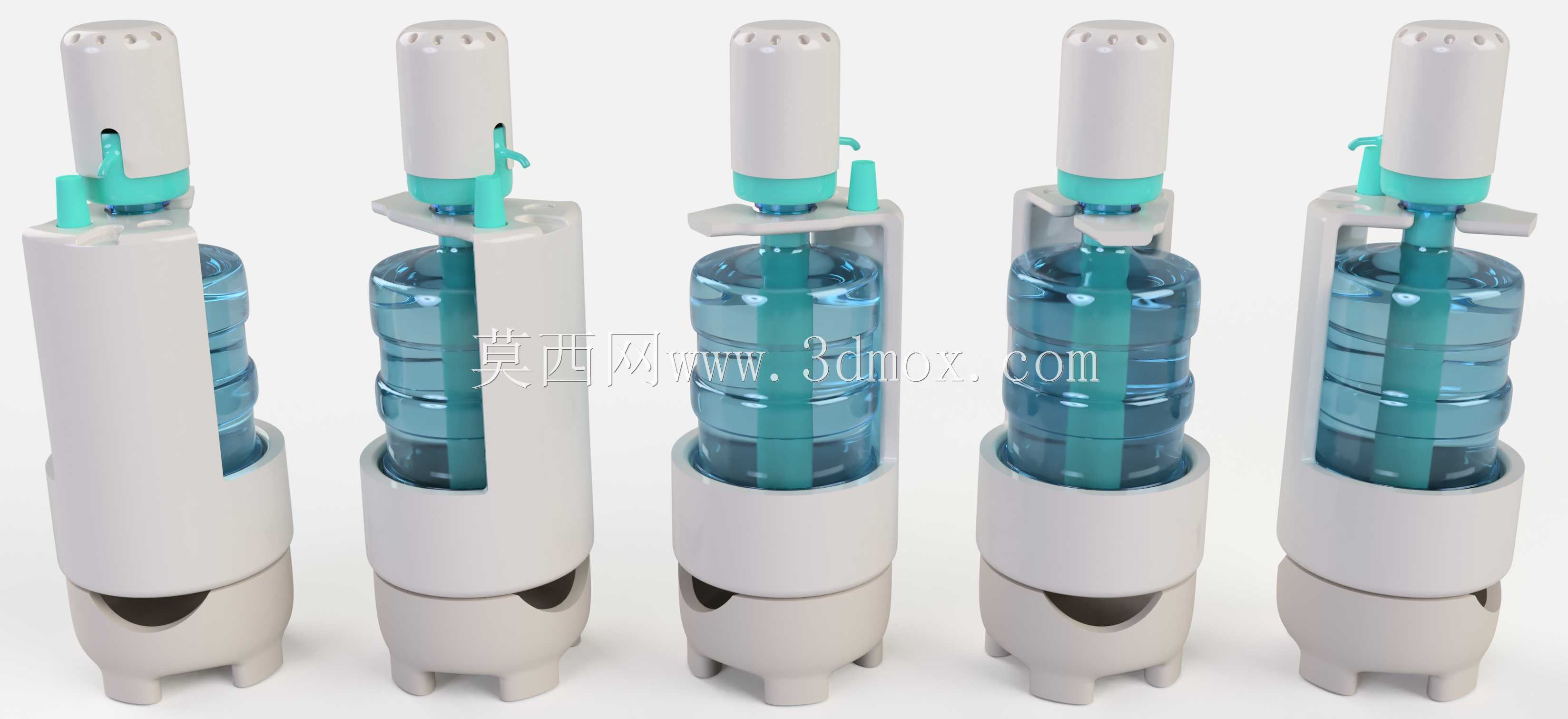

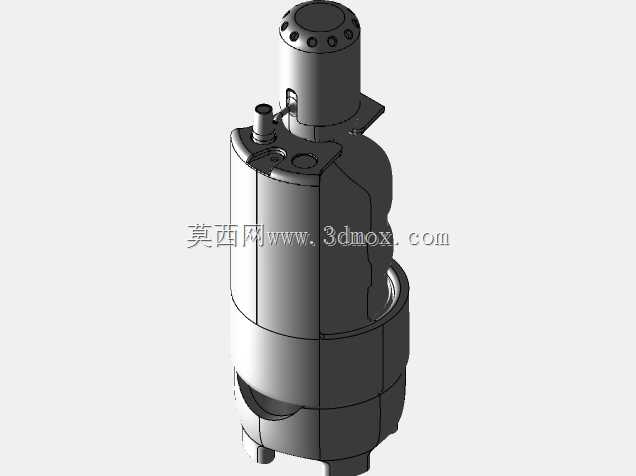

装置整体采用立式套入式结构设计，主体承托结构分为上下两个功能区段，下部为桶装水定位承托座，内侧设置与桶装水瓶口下方瓶颈弧度匹配的限位卡合结构，能够将整桶水牢牢固定在装置内部，避免取水过程中桶身倾斜侧翻，承托座底部预留三个均匀分布的支撑脚，将整体装置抬离放置面3-5mm，既可以避免放置面积水浸泡装置底座，也能在放置面不平整时通过微调支撑脚的接触角度保证整体放置稳定性，整体底座外径控制在180mm以内，常规桌面、置物架甚至户外便携折叠桌都能轻松放置，不会占用过多使用空间。上部为取水操作执行区段，核心的压水汲水结构采用食品接触级的弹性泵体设计，按压行程设置为40mm，单次按压即可泵出120-150ml的饮用水，出水嘴做了15度的向下倾斜设计，出水时水流能够精准落入下方放置的水杯中，不会出现水流飞溅打湿桌面的问题，出水嘴末端做了圆弧收边处理，避免接水时磕碰杯口或者划伤使用者手部。

装置的外壳采用分体式开合结构，侧面设置纵向滑动的开合卡扣，更换桶装水时只需要向上滑动卡扣即可将上部外壳翻开，直接将桶装水放入承托座后再扣合外壳即可完成安装，单人即可在30秒内完成整桶水的更换操作，不需要费力抬举整桶水进行倒置对位。外壳表面做了细磨砂哑光处理，日常使用中不容易残留指纹和水渍，清洁时只需要用湿抹布擦拭即可保持外观整洁。汲水管路采用大口径直通设计，管路内壁做了镜面抛光处理，不容易残留水垢，日常清洁时可以直接将管路抽出冲洗，避免长期使用后管路内部滋生细菌影响饮水安全。装置顶部的按压操作帽做了内凹弧形的人体工学设计，按压时手掌能够自然贴合操作帽表面，长时间反复按压也不会出现硌手的不适感，操作帽表面均匀分布了6个直径2mm的透气小孔，平衡泵体内部气压，保证按压操作顺畅无卡顿，不会出现按压后泵体回弹缓慢影响连续取水的问题。

整体装置的总高度控制在420mm以内，安装完成后最高点不会遮挡桌面后方的插座、置物架等设施，适配绝大多数日常使用场景的空间边界，装置整体自重控制在1.2kg以内，单人单手握持即可轻松搬运转移，户外露营、工地临时驻点等需要频繁转移取水点的场景下也能轻松携带使用。
