自制PCB检测用悬臂式纤维板显微镜支架

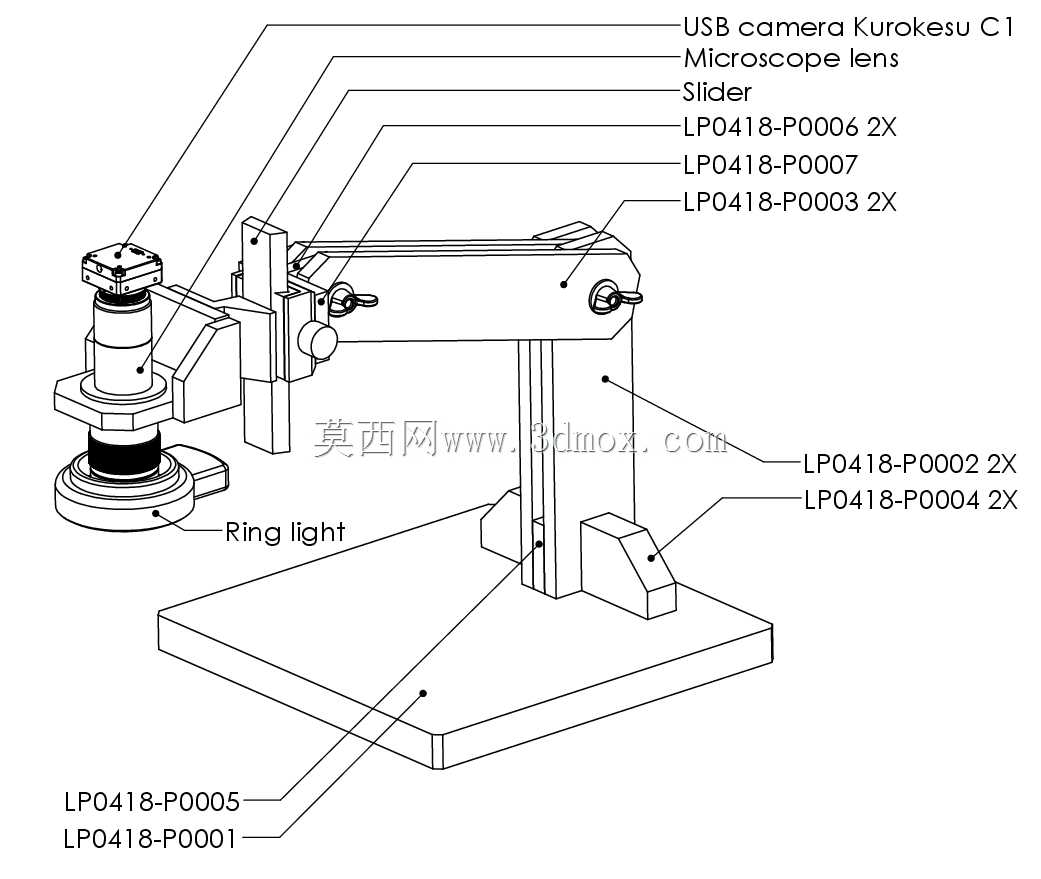

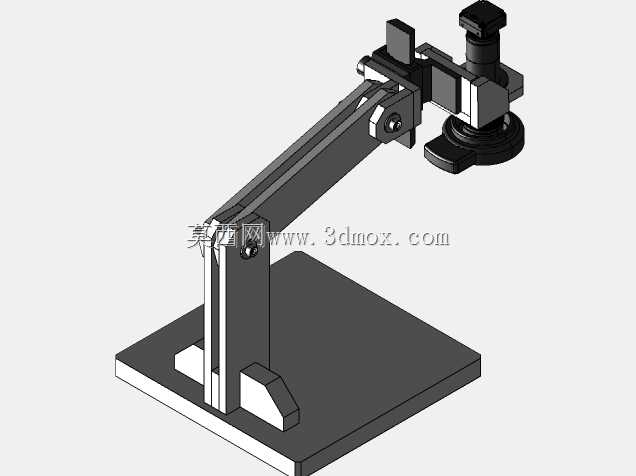

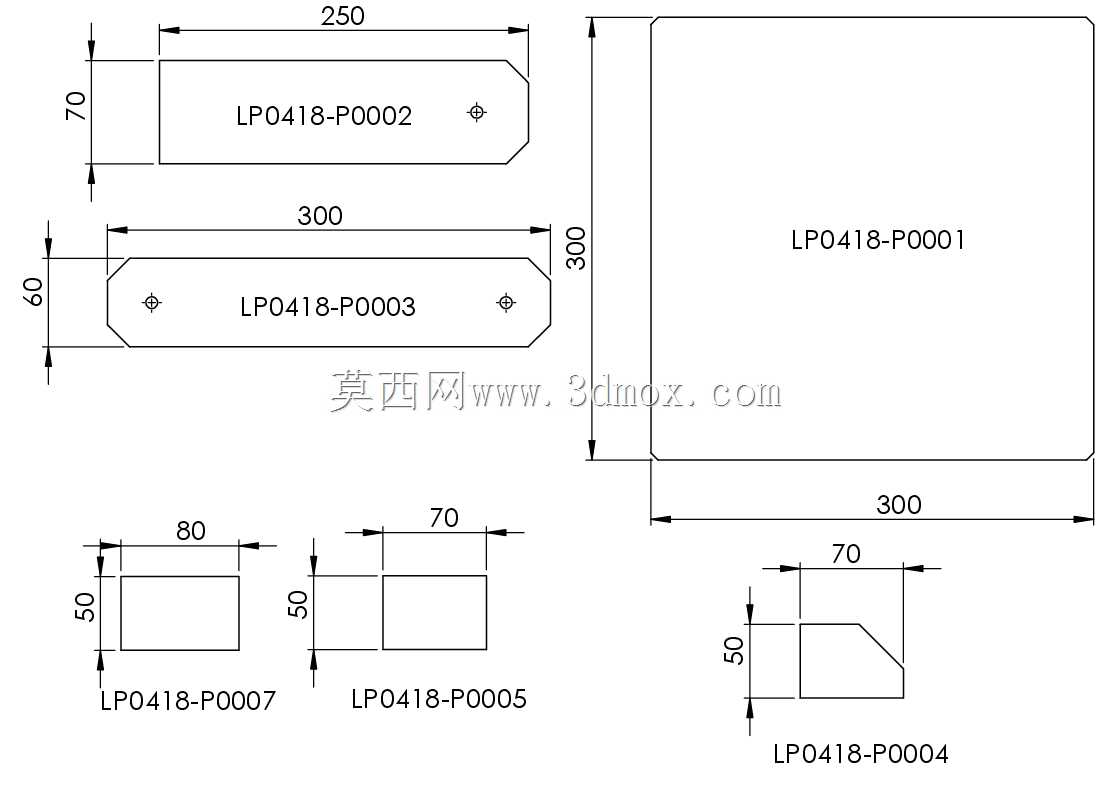

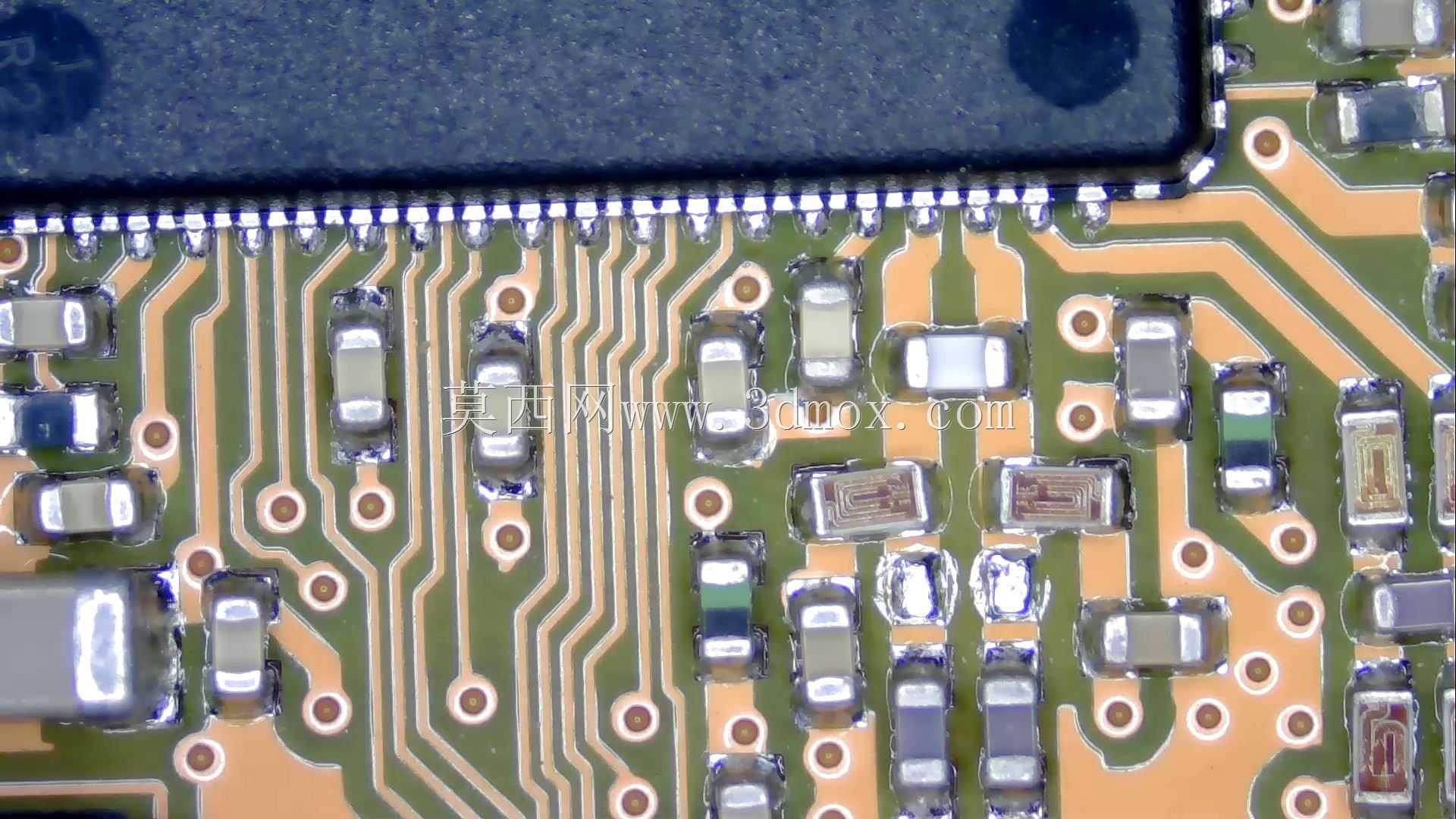

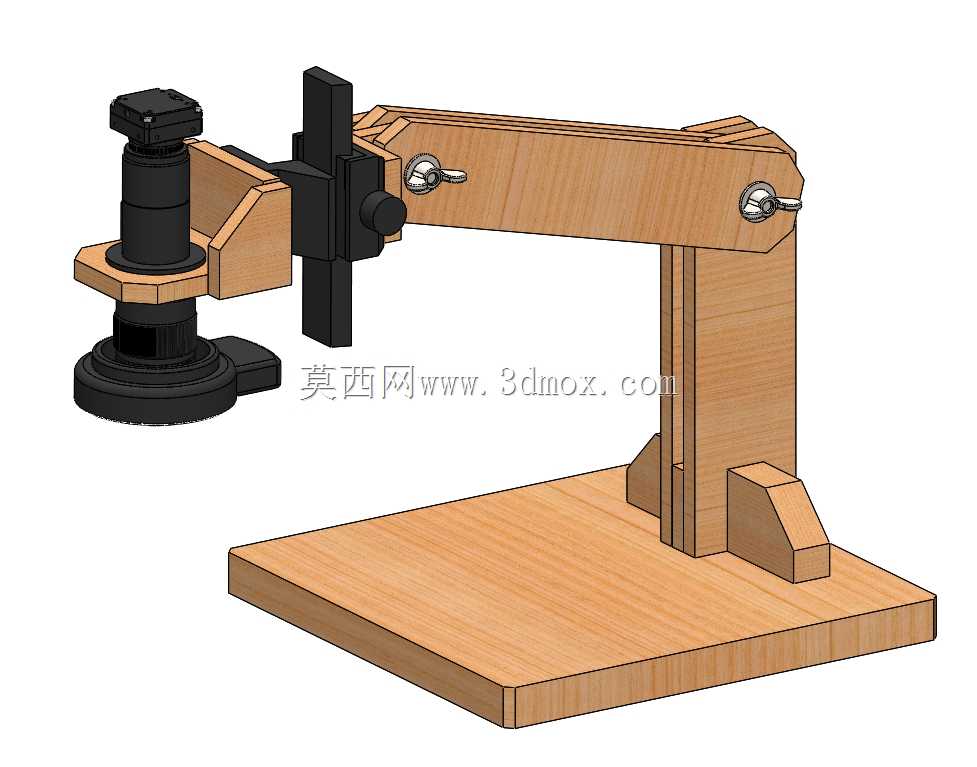

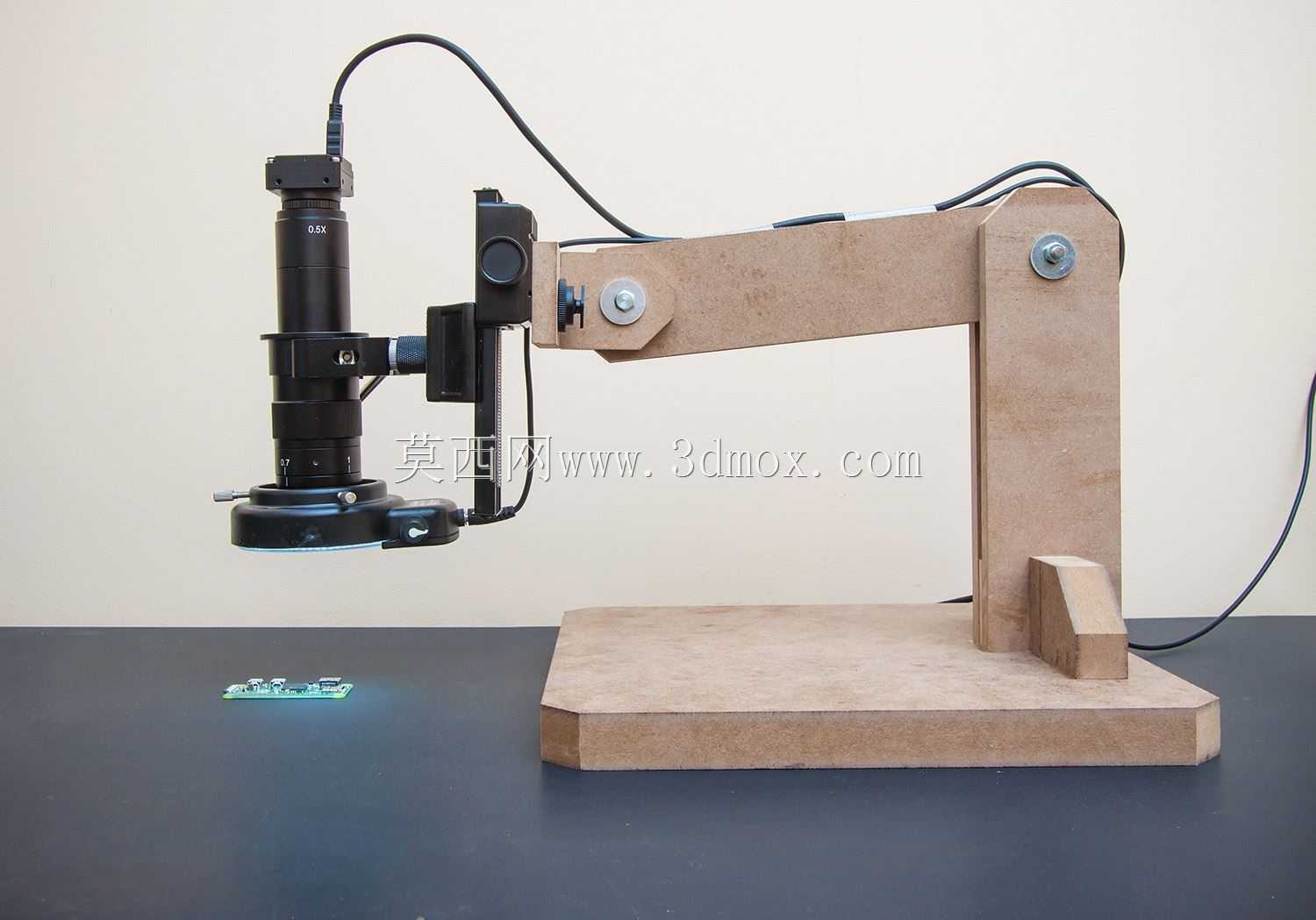

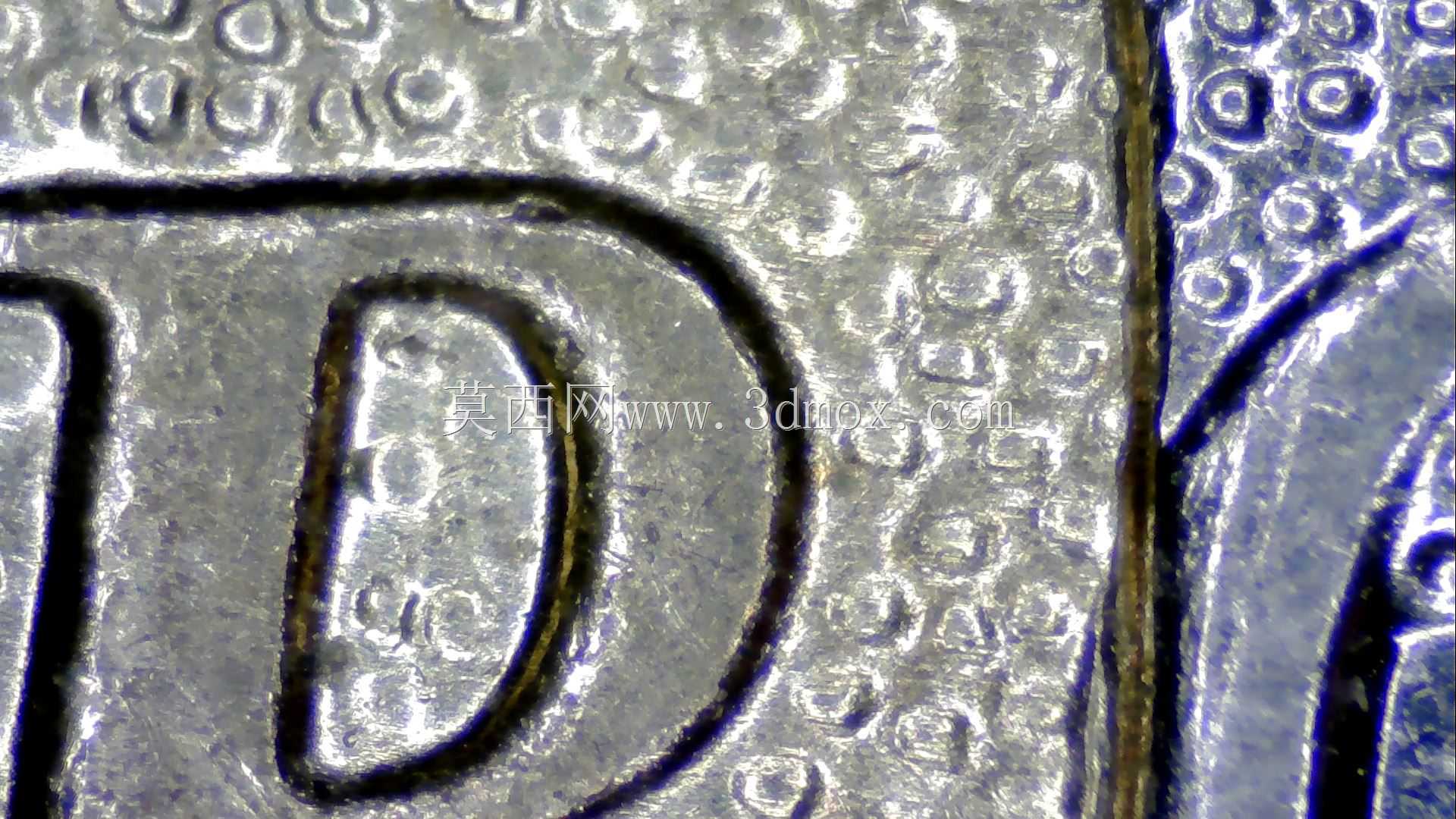

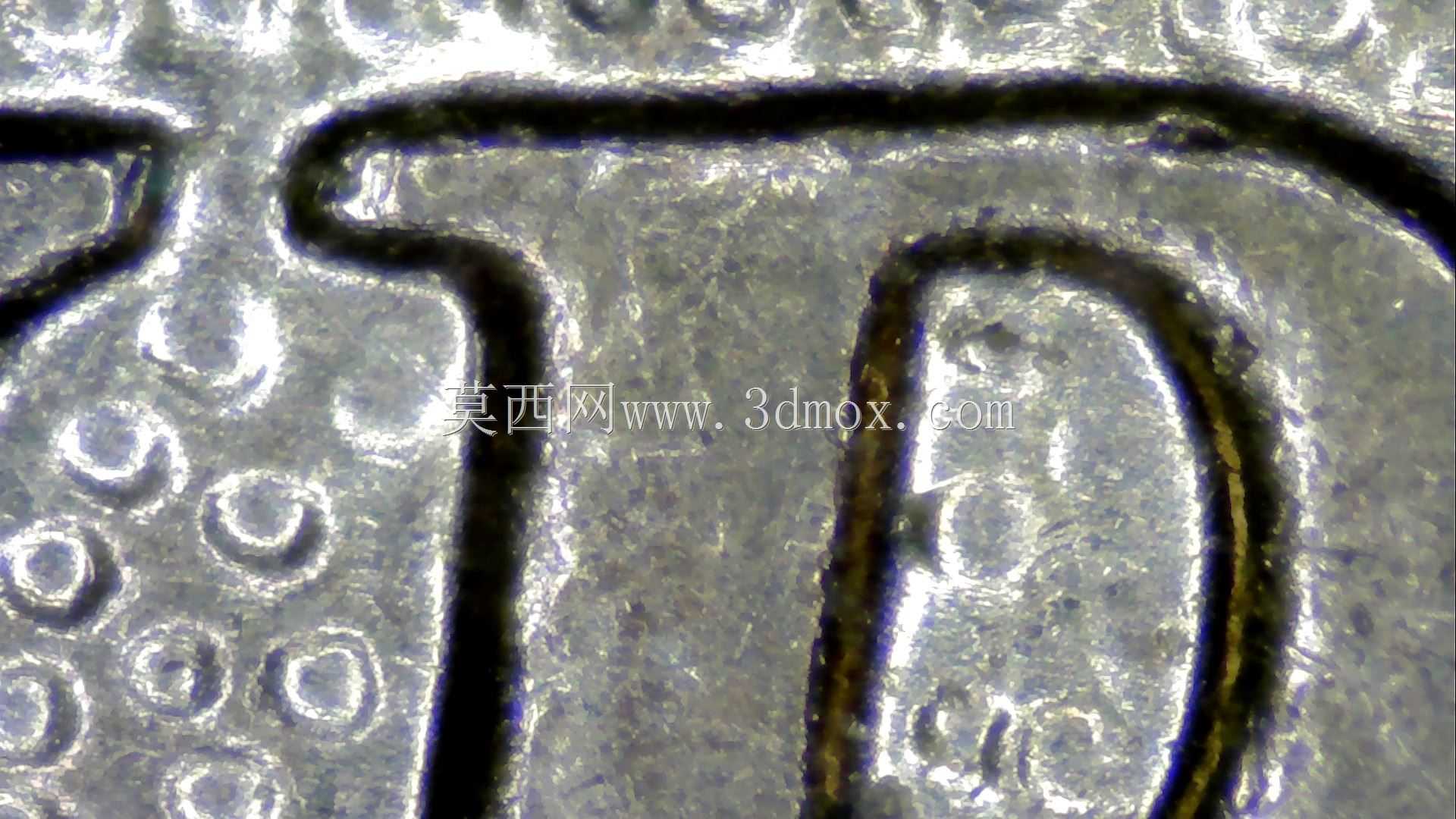

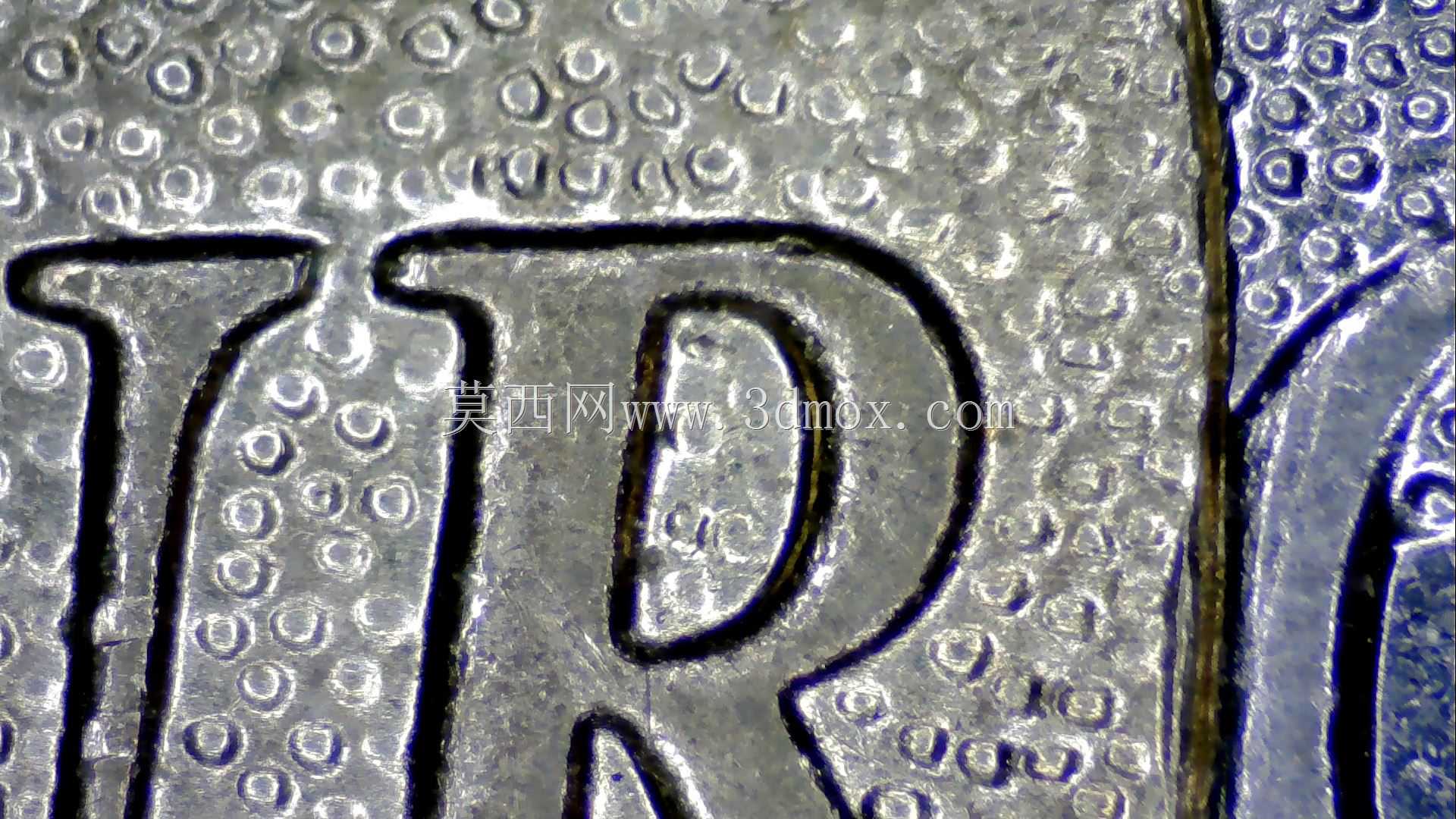

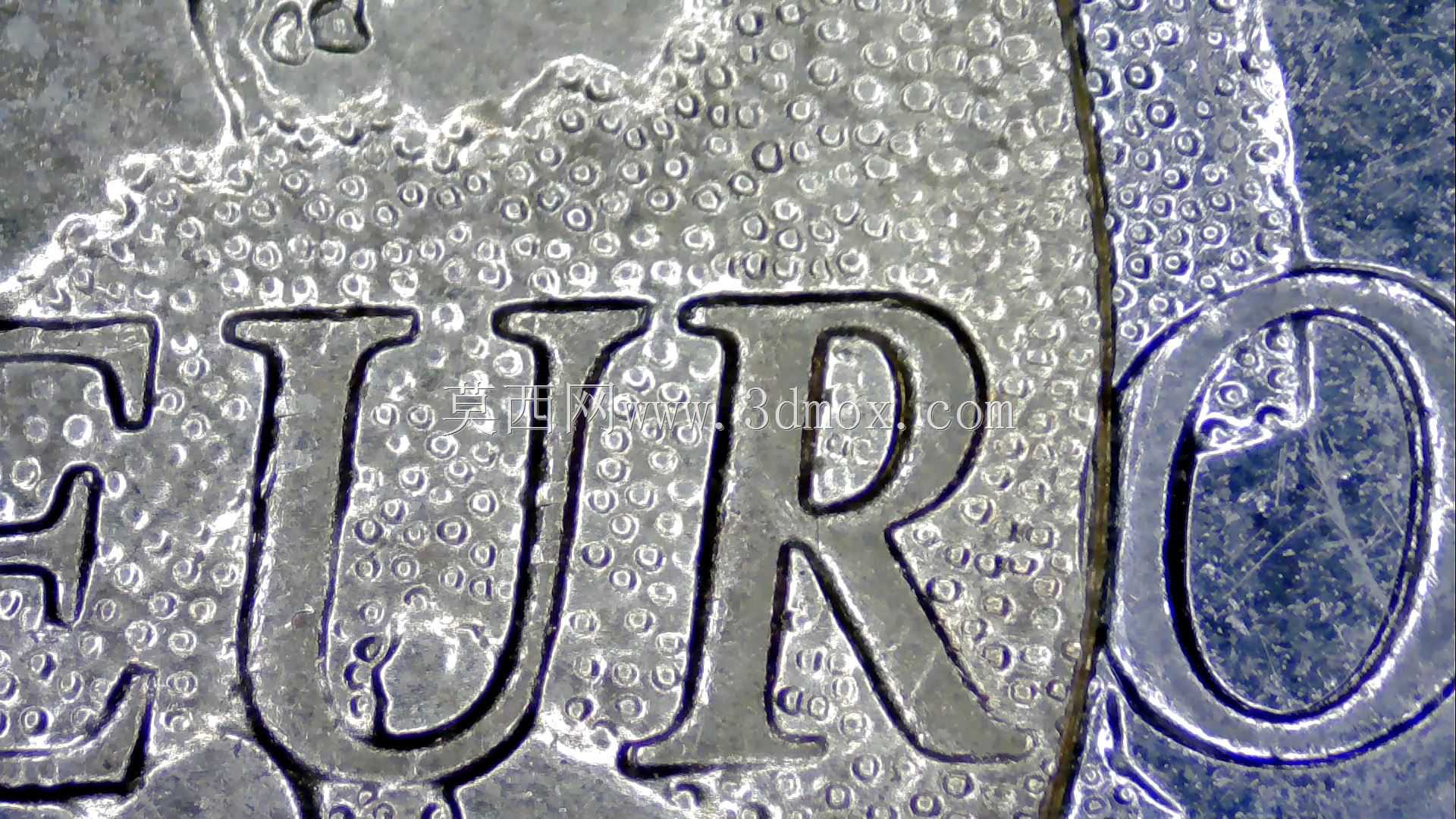

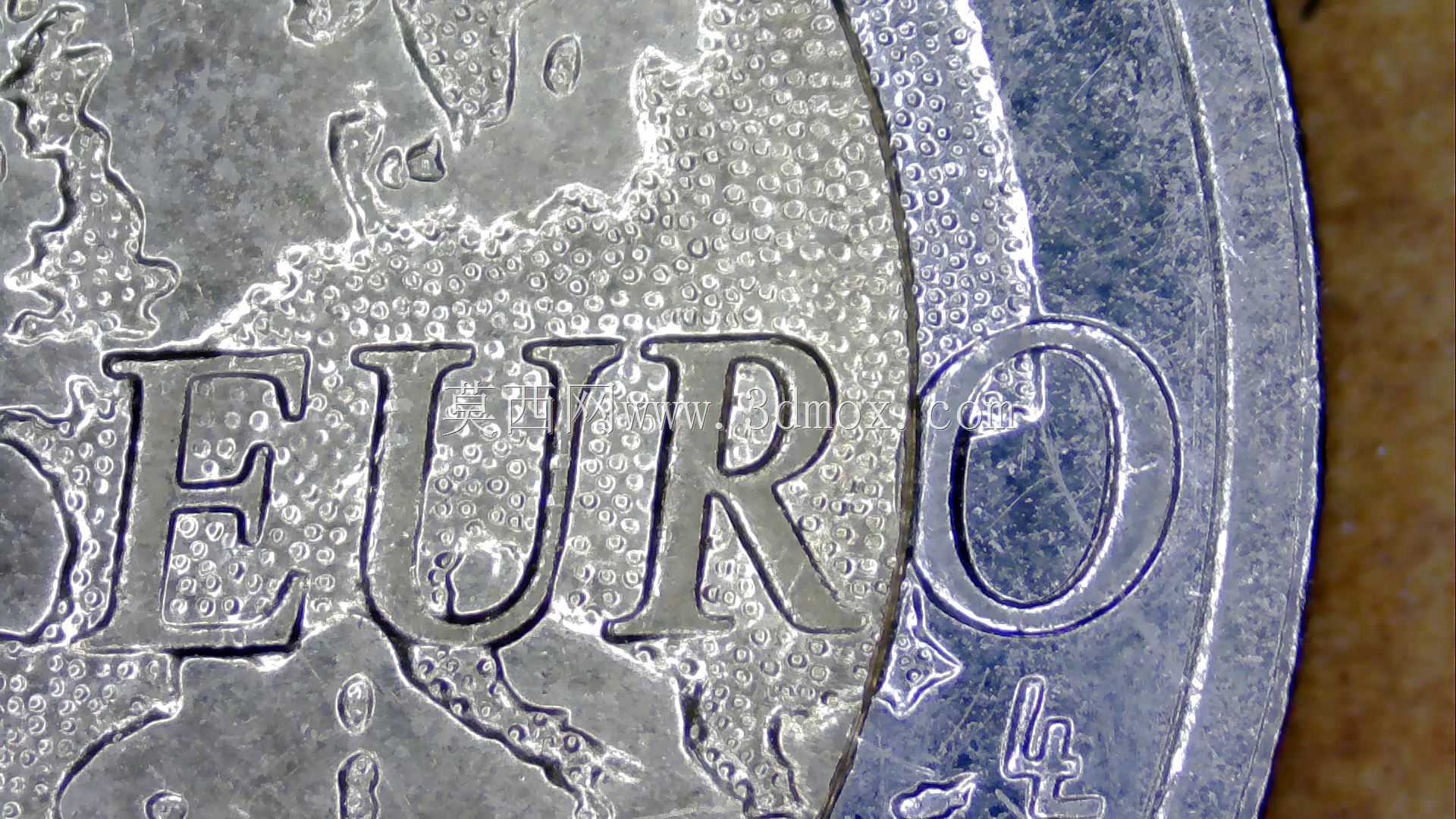

这款PCB检测用显微观测装置，主要面向电子制造、电路板维修、小批量电子试制等场景的精细观测需求，可替代高价商用PCB检测显微镜，满足电子工程师、电子爱好者对电路板焊点检查、贴片元件对位、微小线路缺陷排查的日常使用需求。装置采用中密度纤维板作为支架主体加工材料，通过板材切割拼接形成稳定的悬臂支撑结构，底座采用大尺寸平板式设计，可平稳放置在常规工作台面，无需额外固定即可提供足够的支撑稳定性，避免观测过程中出现支架晃动导致的画面偏移问题。悬臂部分采用多段铰接结构，搭配可锁紧的旋钮连接件，可实现镜头在垂直方向的大范围高度调节，同时支持水平方向的角度偏转，能够根据不同尺寸PCB的观测需求，灵活调整镜头的工作距离与观测角度，适配不同放大倍率下的对焦需求。镜头端集成了商用微距镜头、对焦调节机构与环形补光组件，可通过标准CS接口连接适配的成像相机，通过USB接口即可将观测画面传输至显示设备，无需复杂的光路调校即可获得清晰的放大成像。支架的滑块结构沿悬臂预设的导向槽移动，可实现镜头在水平面上的前后位置微调，配合底座的放置空间，可覆盖最大A5幅面的PCB板全域观测，无需频繁移动待检测电路板即可完成整块板的缺陷排查。设计上充分利用易加工的板材特性，所有连接部位采用标准紧固件拼接，无需复杂的金属加工工艺即可完成制作，整体结构的安装边界可适配常规桌面的摆放空间，垂直方向最大伸展高度可满足大尺寸元件的顶部观测需求，镜头最低工作位置可贴近PCB板面实现高倍率放大观测。环形补光组件可提供均匀的无阴影照明，避免电路板元件引脚遮挡形成的观测死角，清晰呈现焊点的润湿状态、线路的蚀刻缺陷与微小元件的贴装偏差。
