散料装卸用弧形金属抓斗爪件结构

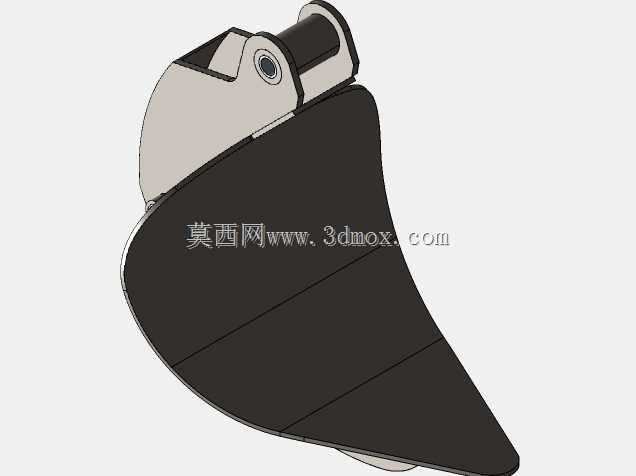

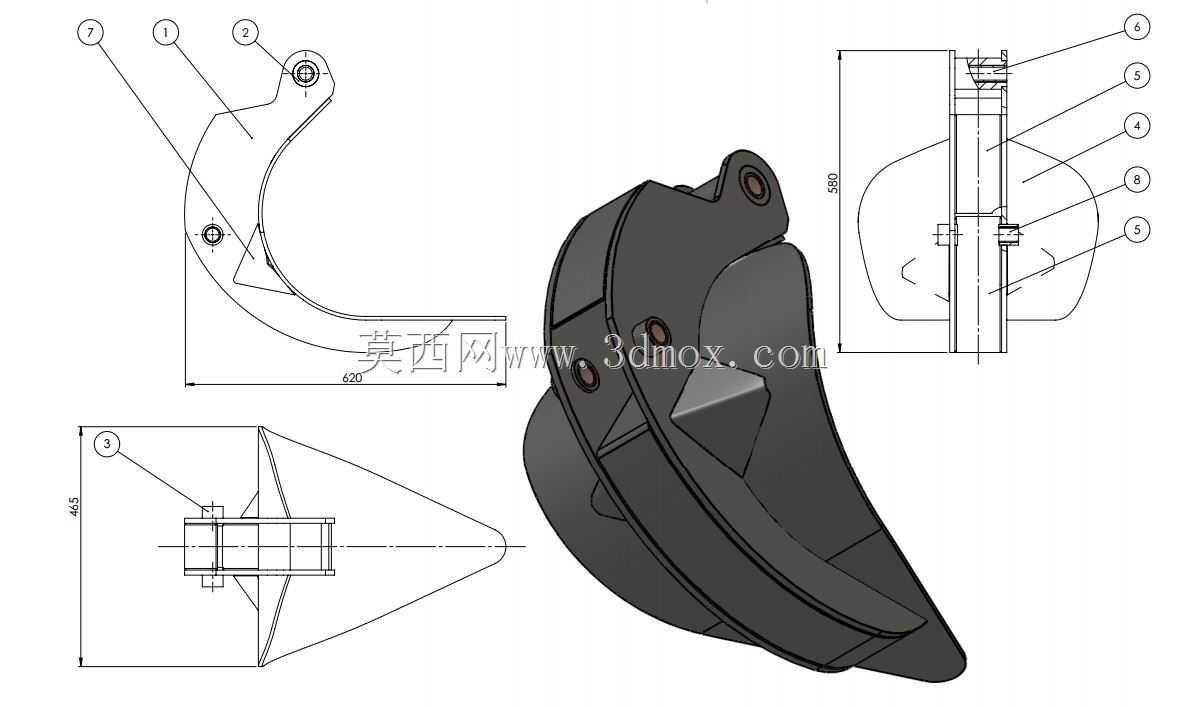

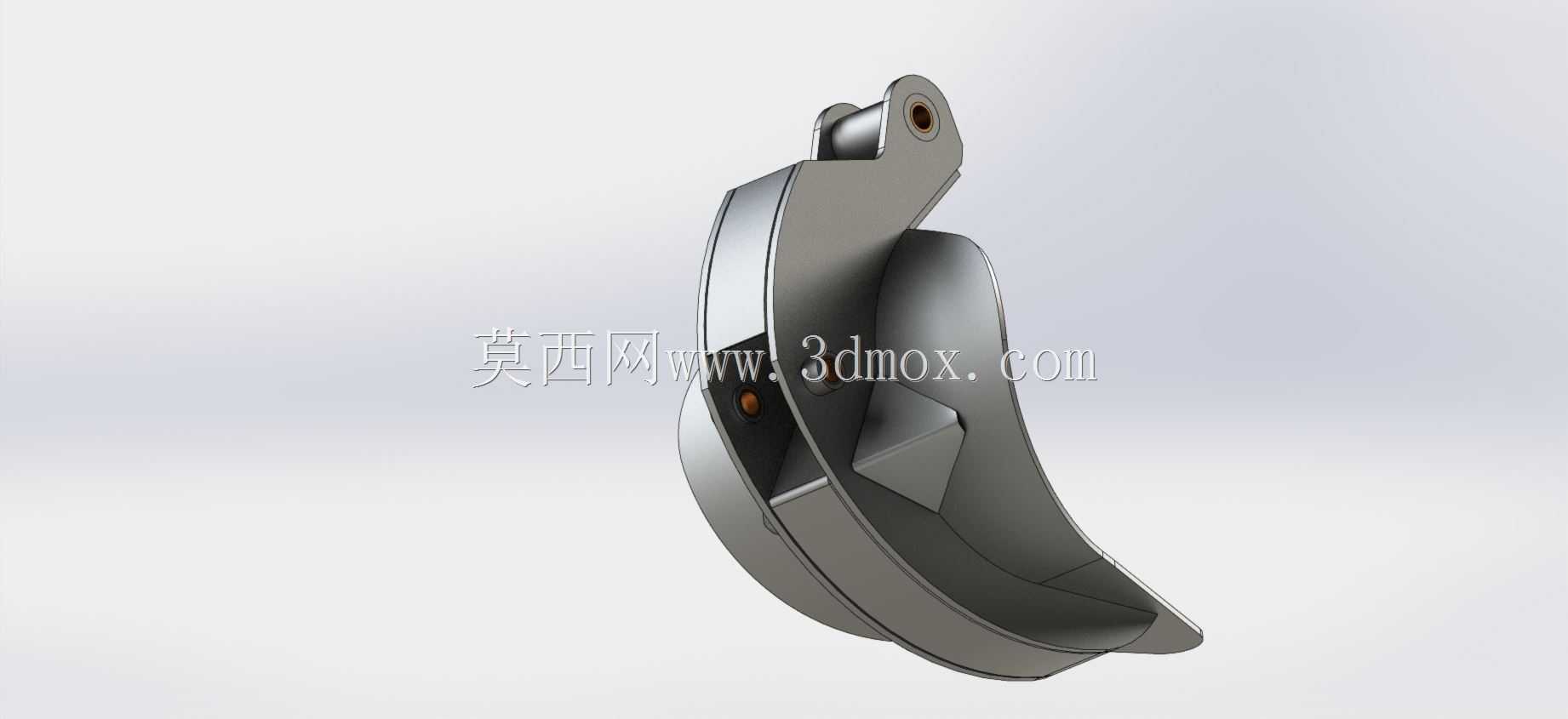

这款弧形金属抓斗爪件，是散料装卸抓取设备的核心作业部件，主要适配各类散货中转、物料处置场景的抓斗总成，在码头散货泊位、钢厂原料堆场、电厂输煤系统、船舶散货舱、垃圾焚烧厂进料工段等场景中，承担粉状、粒状、小块状物料的直接抓取作业，可稳定处理肥料、粮食、煤炭、焦炭、矿石、沙子、砾石等多种性状的散体物料，是保障散料装卸转运效率的关键接触构件。从功能特性来看，该爪件采用弧形弯臂构型，整体轮廓贴合散料堆积的自然休止角设计，抓取时弯臂可顺着物料堆的坡面切入，减少插入阻力，同时爪尖做了收窄加厚处理，能轻松穿透表层压实的物料，避免抓取过程中出现物料洒落、抓取不满的情况；构件上设置的多组安装孔位，可与抓斗的驱动臂、铰接支座精准配合，保证开合动作的同轴度，减少作业过程中的偏磨与卡滞。在设计思路上，这款爪件充分考虑了散料抓取的受力特性，弯臂的变截面结构在保证整体结构强度的同时，合理控制了构件自重，既避免了过重导致的驱动负载浪费，也防止了截面过薄带来的弯折变形风险；爪体外侧设置的加强凸筋，沿着物料挤压的受力方向分布，可抵消抓取大块物料时的侧向冲击力，提升构件的抗变形能力，爪尖部位做了局部加厚的耐磨设计，可应对矿石、砾石等硬质物料的长期磨损，延长构件的更换周期。从安装边界与尺寸适配来看，该爪件的铰接孔位间距、安装面的贴合尺寸均匹配常规中型散料抓斗的装配标准，横向最大轮廓尺寸适配抓斗闭合后的整体间隙，不会在开合过程中与相邻爪件、斗体结构发生干涉；安装时仅需将铰接孔与驱动臂的销轴对齐，锁紧固定螺栓即可完成装配，无需对原有抓斗结构做额外改造，适配性较强。作业过程中，多组该爪件同步开合，可形成封闭的料斗容腔，将散料包裹在腔体内完成提升、转运、卸料动作，弧形内壁可减少物料粘附，卸料时能快速排空，无过多残留，有效提升散料转运的整体作业效率。
